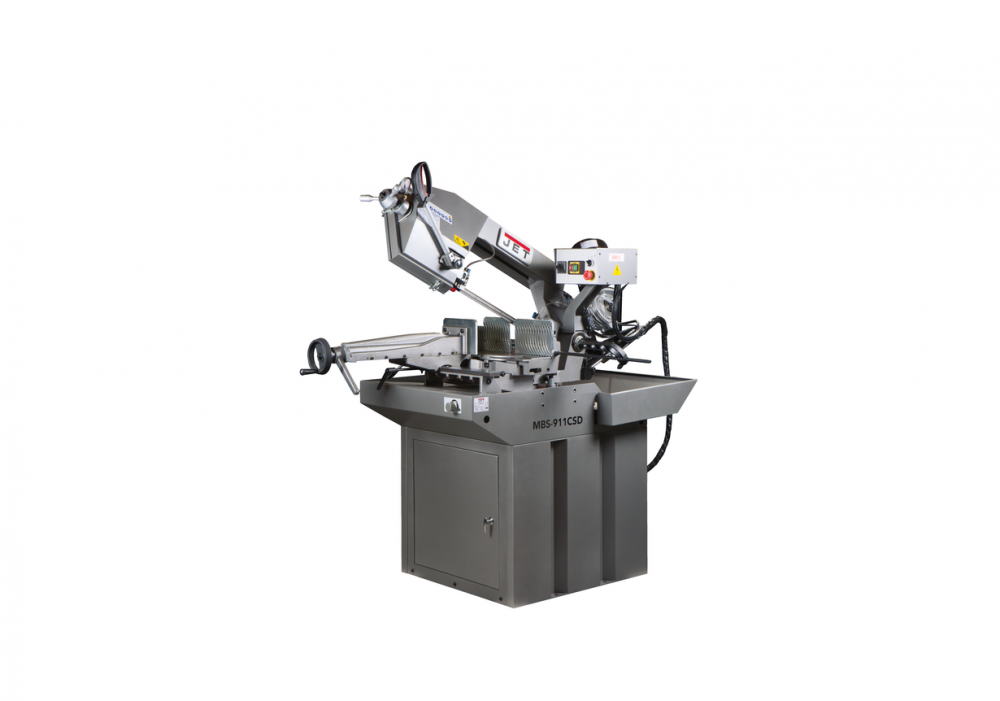

Ленточнопильный станок JET MBS-911CSD
Артикул: 50000431T
Станок JET MBS-911CSD – высокопроизводительная и экономичная машина для пиления металлических заготовок большого диаметра при серийном производстве.
Описание
JET MBS-911CSD – промышленный ленточнопильный станок европейского типа, предназначенный для выполнения серийных работ по распиливанию металлических заготовок. На нем можно обрабатывать круглые изделия диаметром 125-240 мм (в зависимости от установленного угла), квадратные со стороной 125-240 мм и прямоугольные сечением до 270х220 мм.

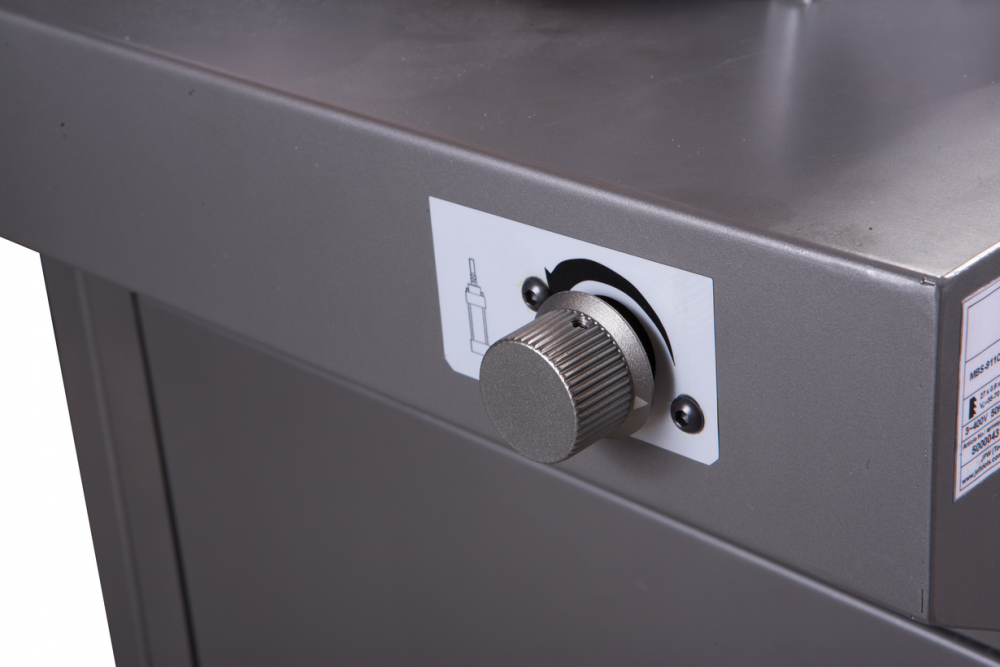

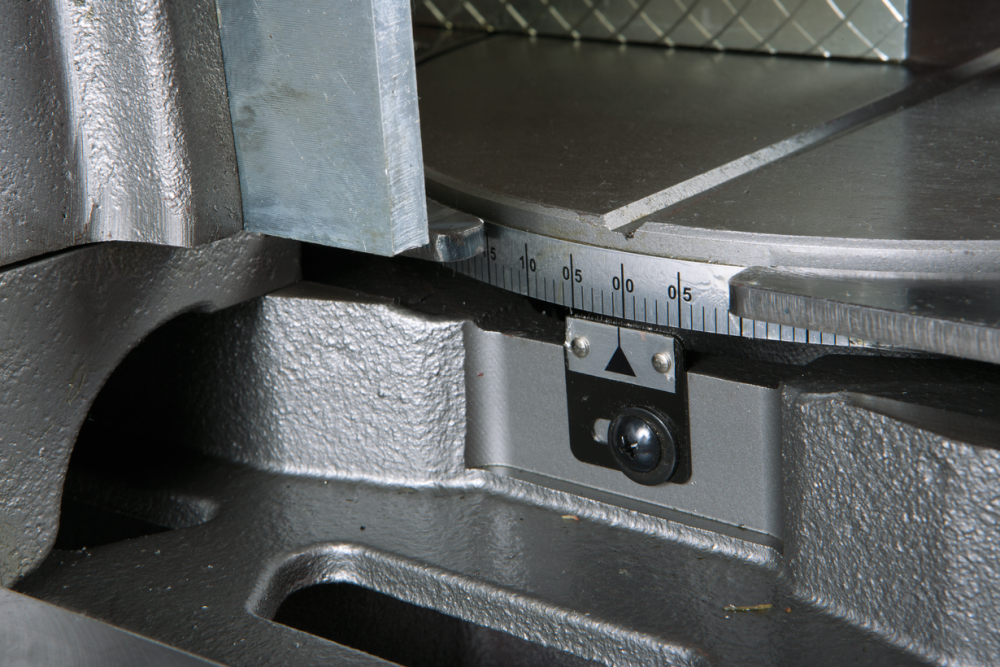

Пильная рама станка имеет механизм для поворота в диапазоне от 45° (влево) до 60° (вправо), что позволяет обрабатывать изделия под различными углами. Система гидроразгрузки, которая плавно поднимает и опускает консоль, снижает нагрузку на работника. Скорость движения рамы регулируется перепускным клапаном.

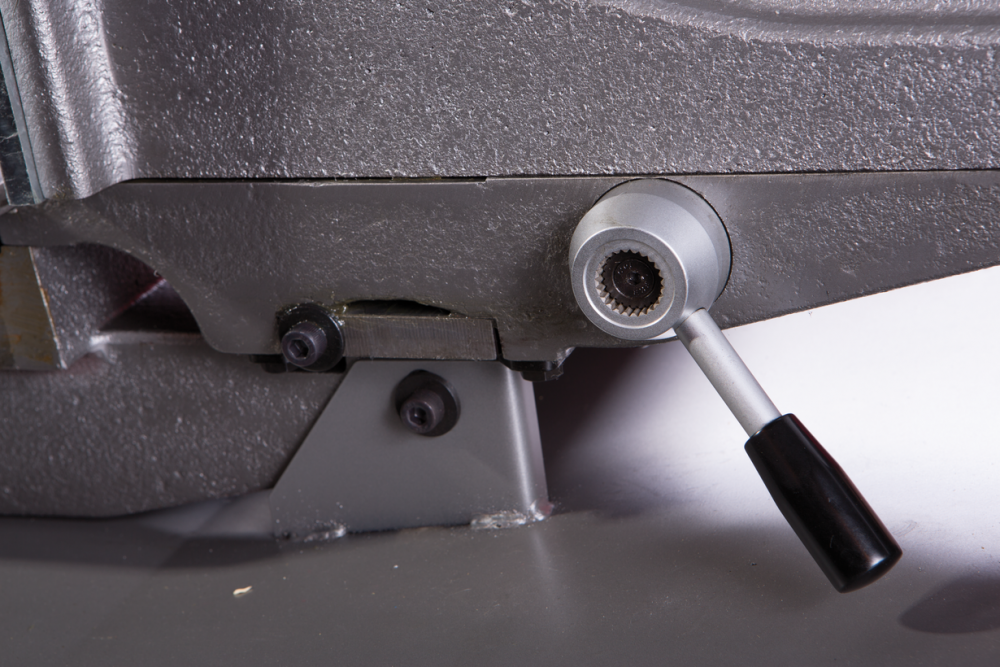

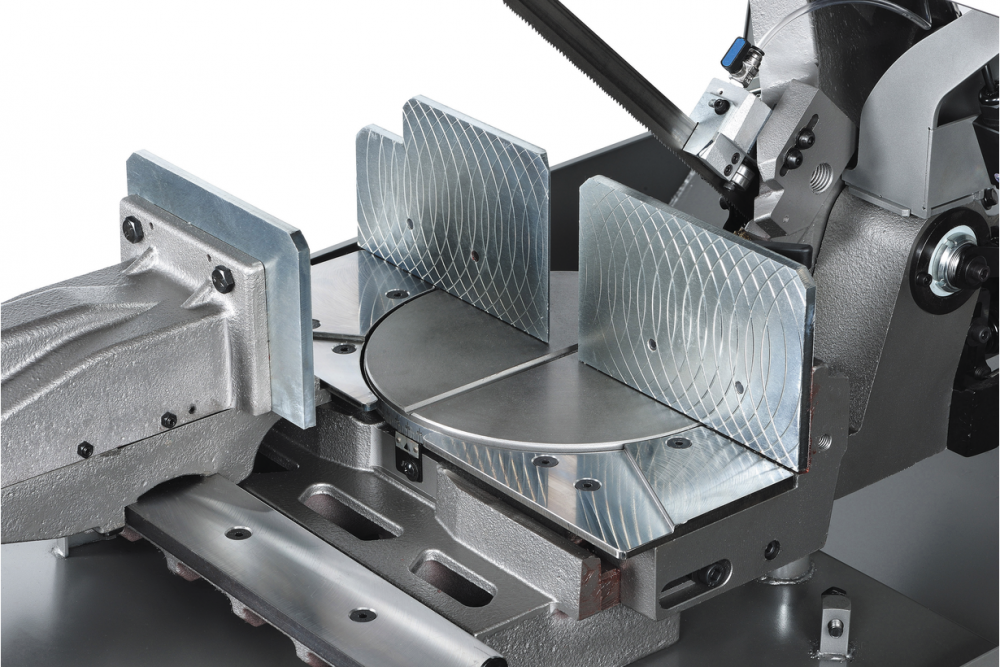

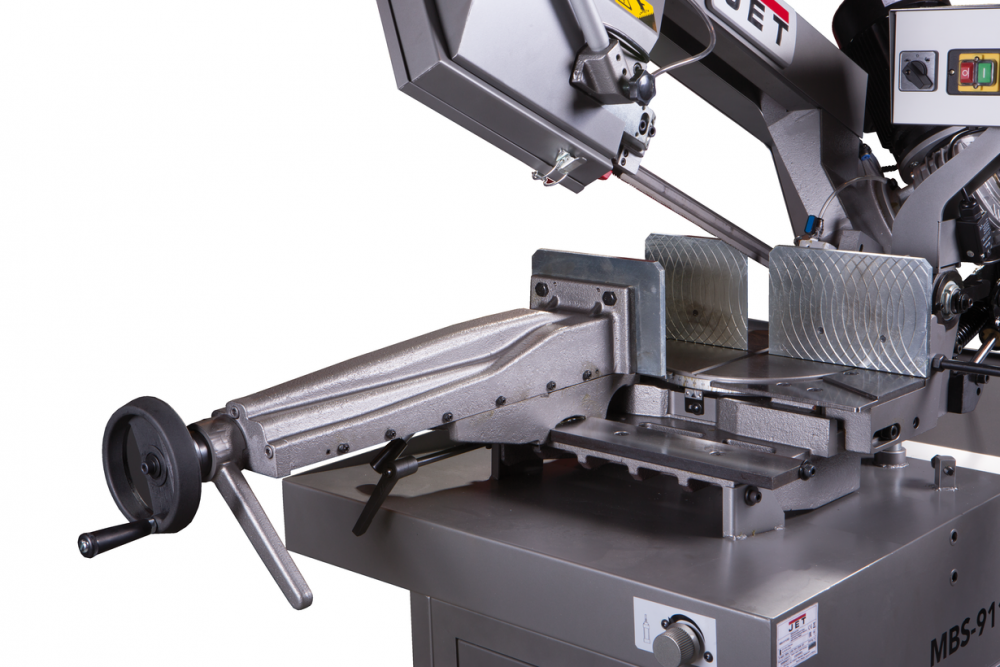

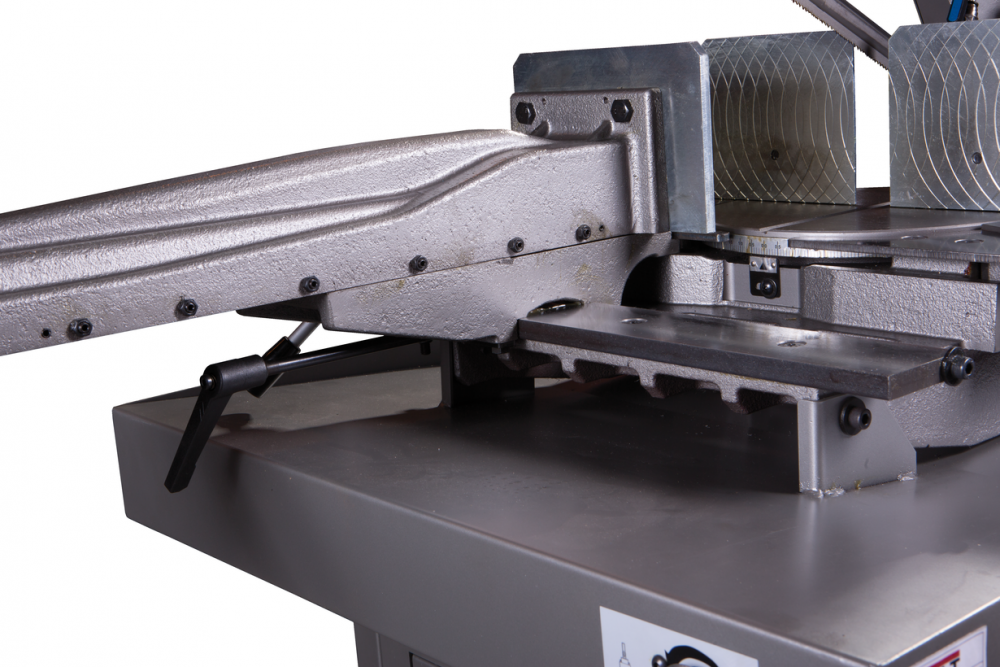

Тиски перемещаются перпендикулярно ленточному полотну, что позволяет пилить изделия под различными углами. Система быстрого зажима тисков повышает производительность станка.

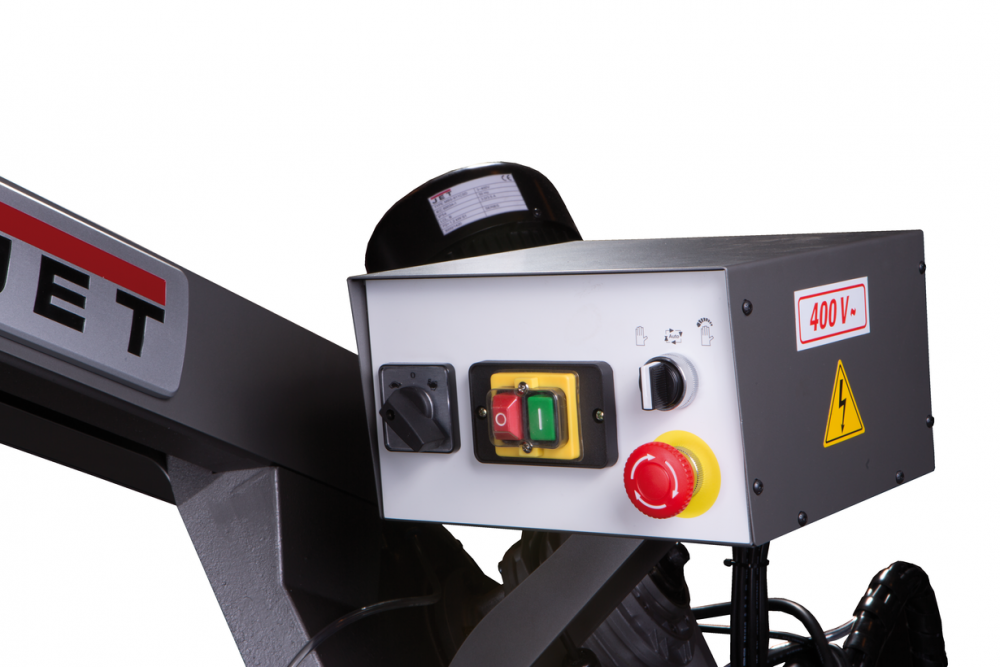

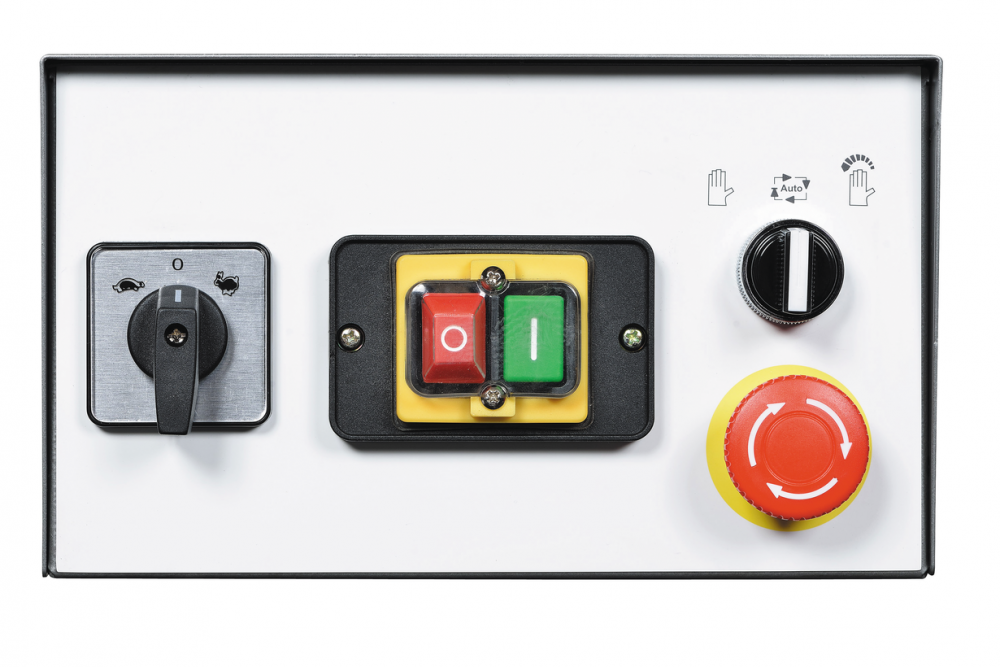

Станок работает в трех режимах – автоматическом, ручном и отладочном, с помощью которого можно максимально близко подогнать полотно к заготовке.

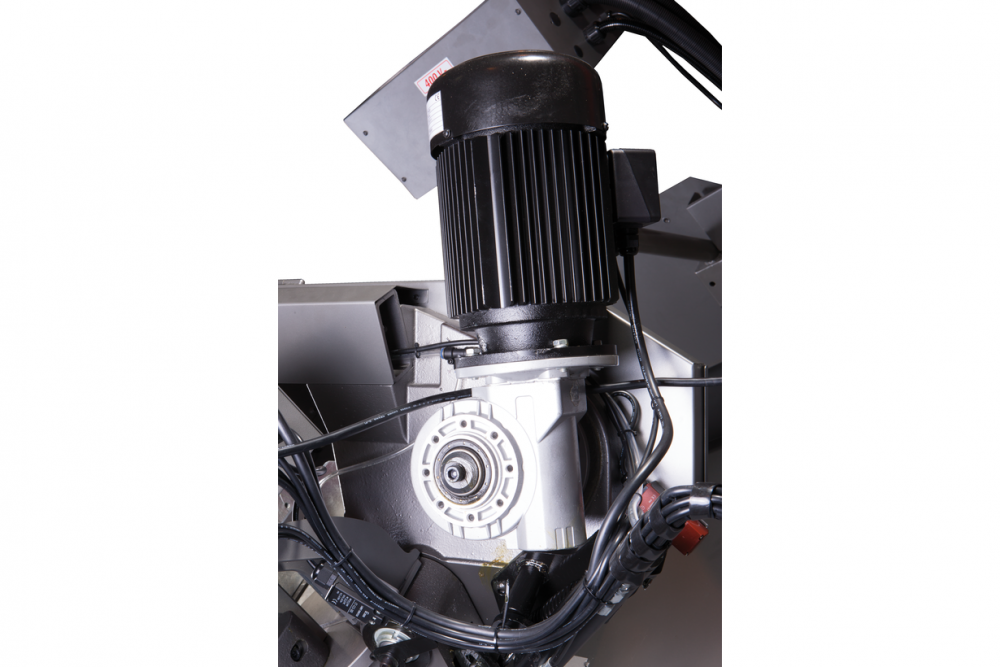

Станок имеет электрический мотор мощностью 1200 Вт. С помощью редуктора он приводит в движение шкивы из серого чугуна, на которых установлена пильная лента. Имеются два режима скорости движения полотна – 37 и 76 м/мин. Скорость изменяется с помощью регулятора на панели управления.

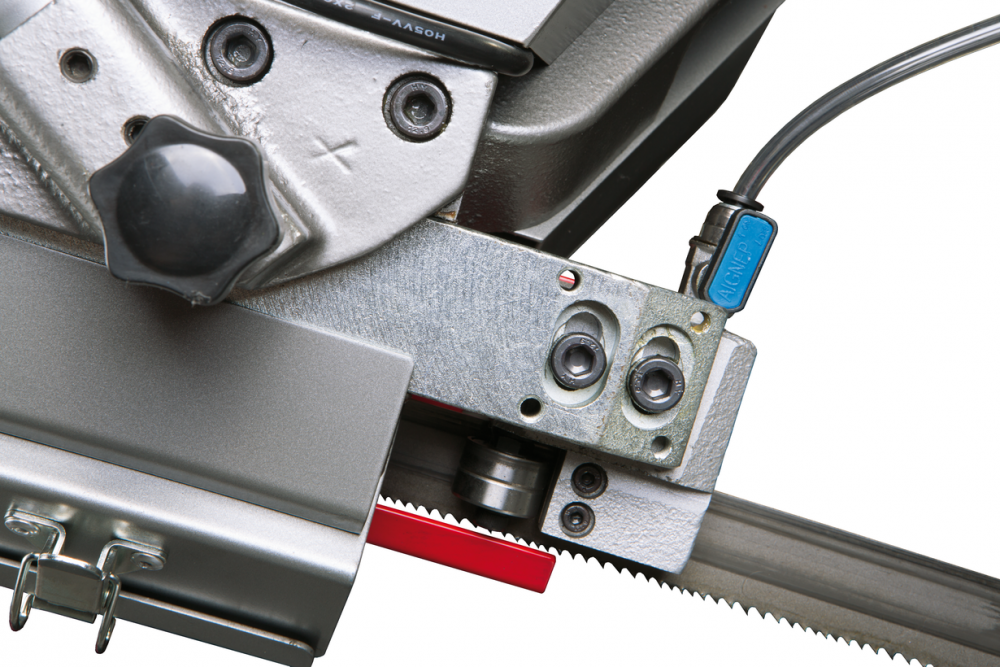

Направляющие с подшипниками и сухарями определяют необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

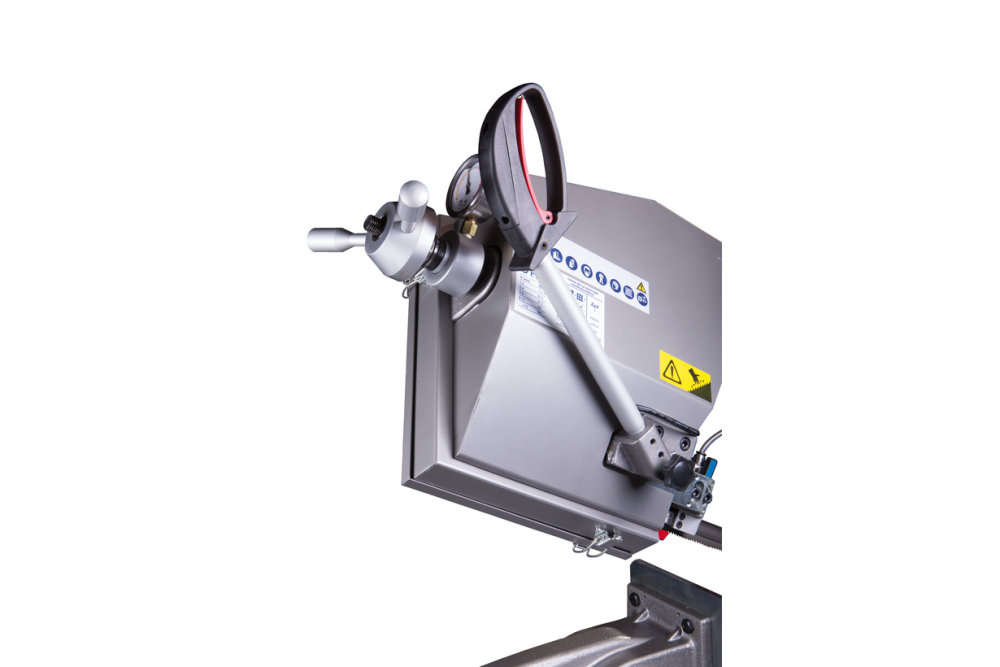

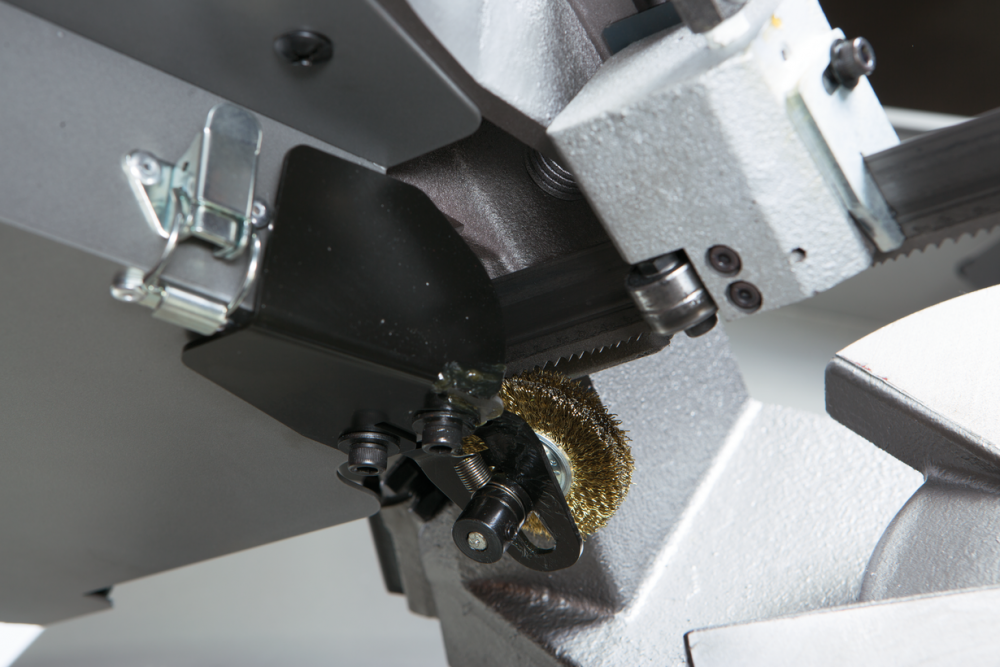

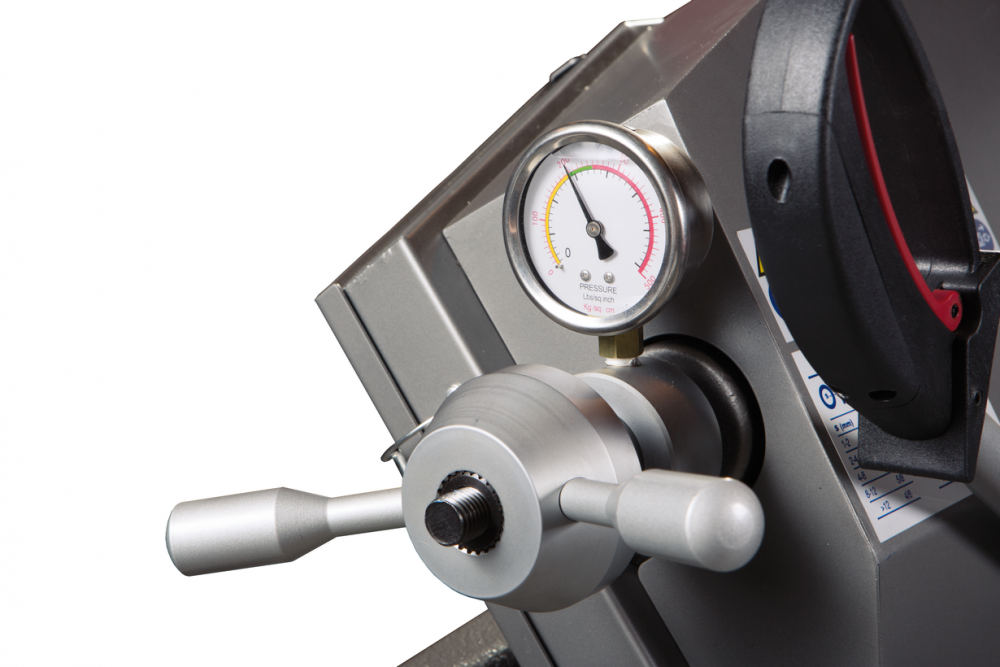

Агрегат оснащен двумя устройствами подачи СОЖ в рабочую зону, кордщеткой для очистки пильной ленты и тензометром, который отображает силу натяжения пилы.
Особенности
- Конструкция станка европейского типа
- Возможность работы в ручном и в автоматическом режиме
- Система гидроразгрузки
- Поворот консоли вправо на 60°, влево на 45°
- Пиление заготовок большого диаметра
- Подача СОЖ в зону резания
- Быстрозажимные тиски
- Тензометр
Комплектация
- Биметаллическое ленточное полотно 27 х 0,9 х 2730 мм 5/8 TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Система гидроразгрузки
- Закрытая подставка с системой СОЖ
- Быстрозажимные тиски с перемещением параллельно заготовке
- Раздвижные губки тисков
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -45°/+60° |
| Макс. Ø обработки при 90º | Ø240 мм |
| Мощность двигателя, кВт | 1,2 |
| Зона обработки при 90° | Ø240 мм, □240 мм, □270х220 мм |
| Зона обработки при + 45° вправо | Ø200 мм, □200 мм, □200x200 мм |
| Зона обработки при - 45° влево | Ø200 мм, □200 мм, □200x200 мм |
| Зона обработки при + 60° вправо | Ø125 мм, □125 мм, □125x125 мм |
| Размеры ленточного полотна | 27 х 0,9 х 2730 мм |
| Скорость движения полотна, м/мин | 37, 76 |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 1550 |
| Ширина, мм | 800 |
| Высота, мм | 1480 |
| Масса, кг | 310 |
| Длина в упаковке, см | 164 |
| Ширина в упаковке, см | 79 |
| Высота в упаковке, см | 108 |
| Масса в упаковке, кг | 340 |
Характеристики
Основные характеристики
-
Масса, кг310
-
Зона обработки при + 60°, ммØ125, □125, □125x125
-
Зона обработки при - 45°, ммØ200, □200, □200x200
-
Мощность двигателя, кВт1,2
-
Размеры станка (Д x Ш x В), мм1550 x 800 x 1480
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм240
-
Зона обработки при 90°, ммØ240, □240, □270х220
-
Зона обработки при + 45°, ммØ200, □200, □200x200
-
Размеры ленточного полотна, мм27 х 0,9 х 2730
-
Скорость движения полотна, м/мин37, 76
-
Резка под углом (Диапазон поворота пильной рамы)-45°/+60°
-
Ширина ленточного полотна, мм27
