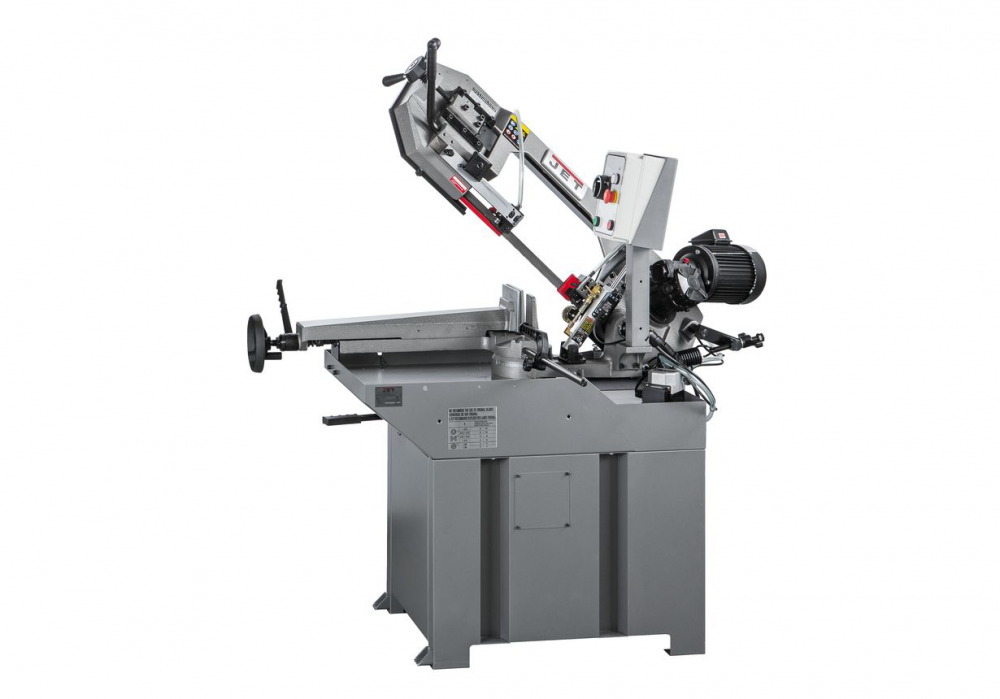

Ленточнопильный станок JET MBS-910CSE
Артикул: 50000321T
Станок JET MBS-910CSE – высокопроизводительная машина для промышленного распиливания металлических заготовок различного диаметра и сечения.
Описание
JET MBS-910CSE – ленточнопильный станок европейского типа, предназначенный для пиления металлических заготовок в промышленности.
Агрегат способен распиливать под прямым углом круглые детали из металла диаметром до 225 мм. Под углом 45° на данном станке можно распиливать заготовки диаметром до 150 мм, а под углом 60° – 90 мм.

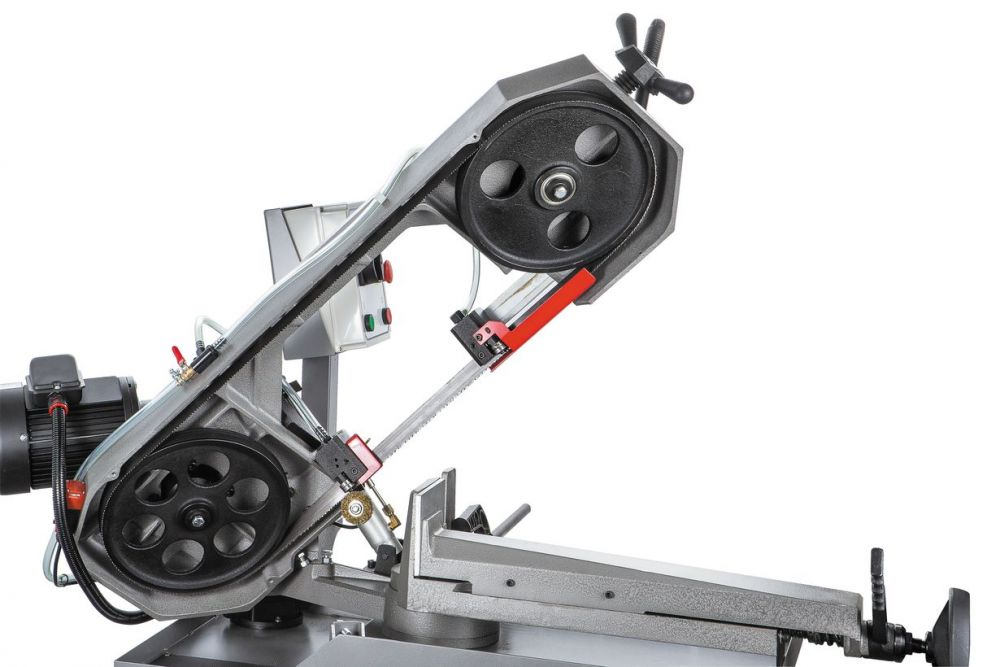

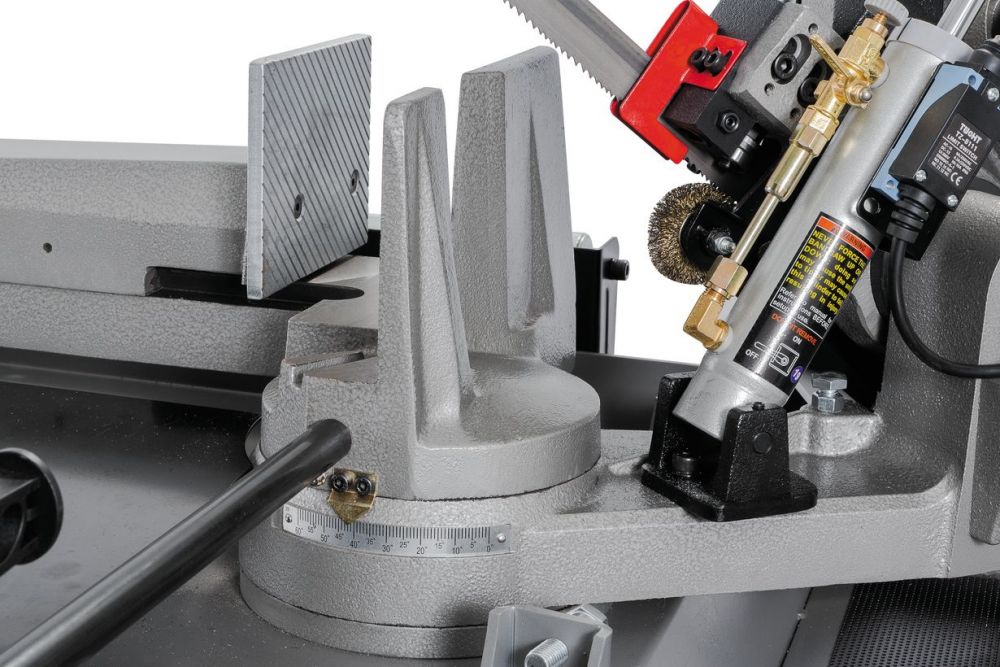

Пильная рама имеет поворотный механизм (угол поворота вправо – 60°), который позволяет обрабатывать изделия под различными углами.

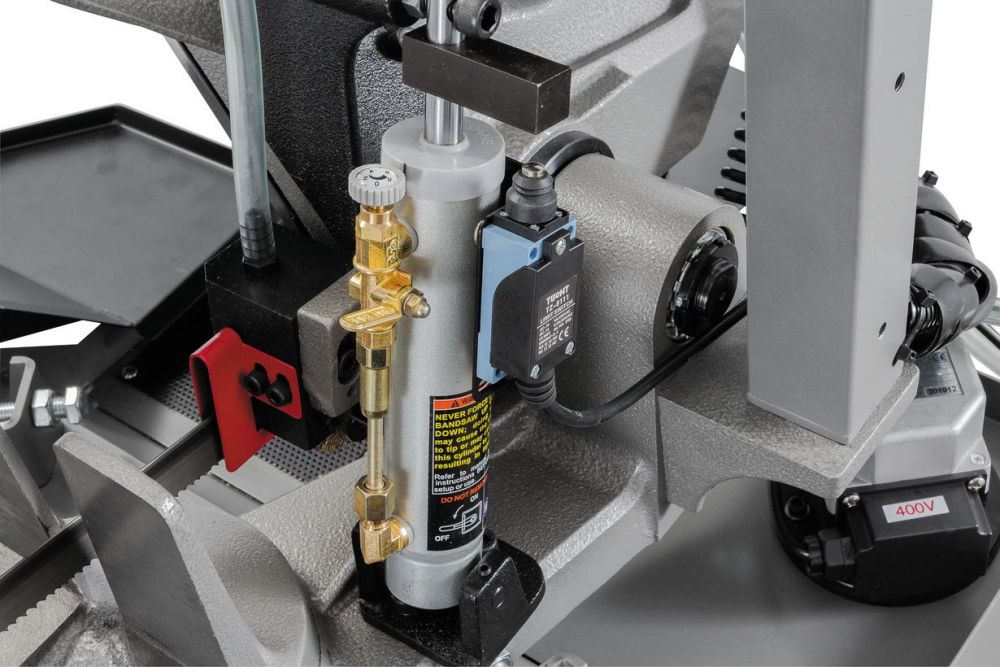

Система гидроразгрузки опускает литую пильную раму, а пружина-компенсатор поднимает ее. Гидравлический цилиндр обеспечивает необходимую скорость движения рамы к обрабатываемому изделию.

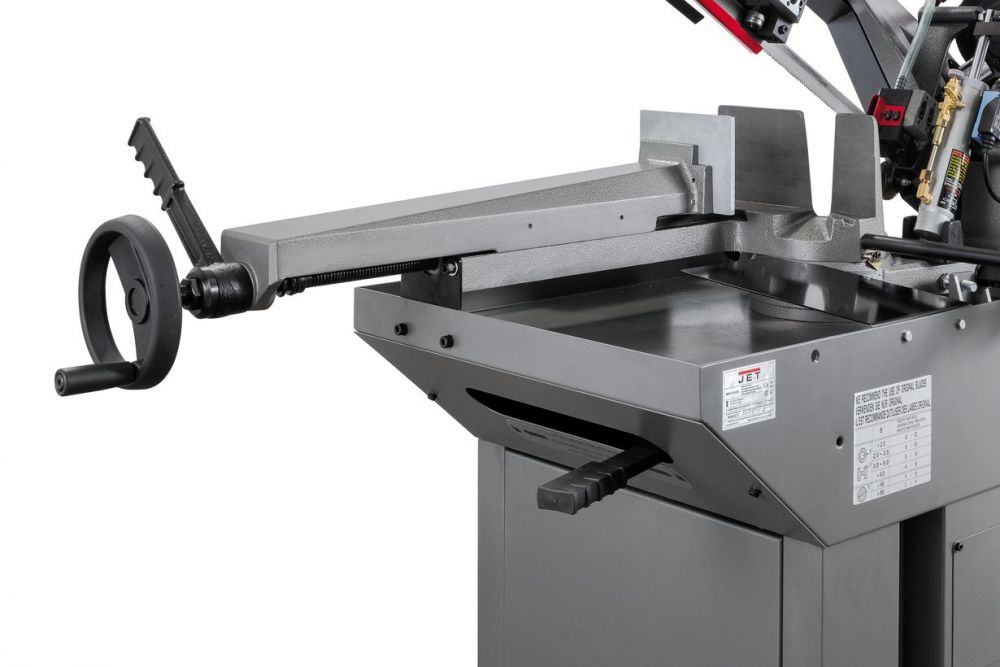

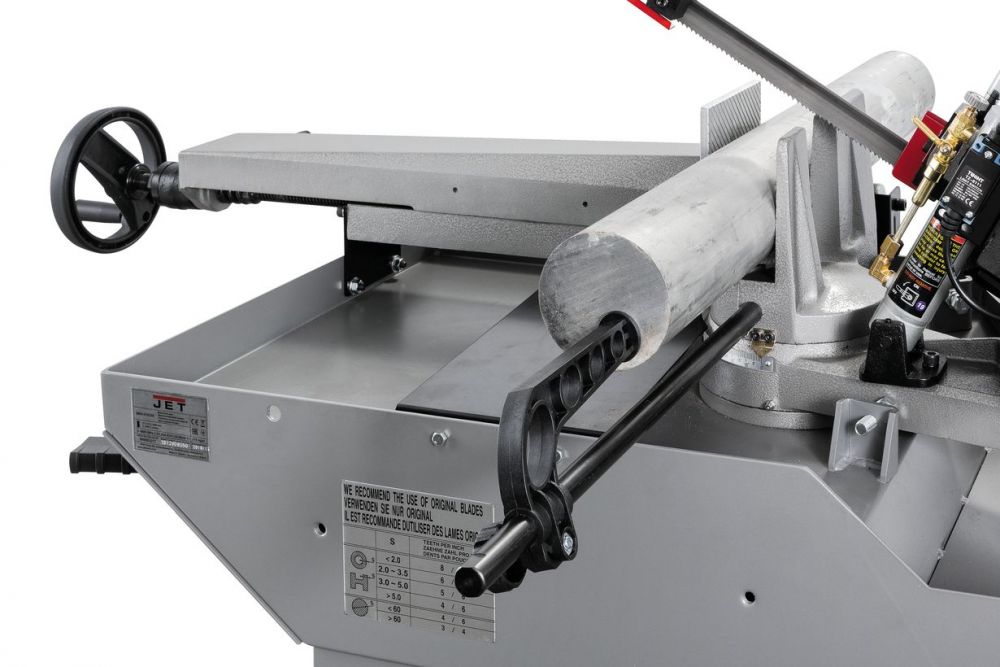

Быстрозажимные тиски также позволяют добиться высокой производительности.

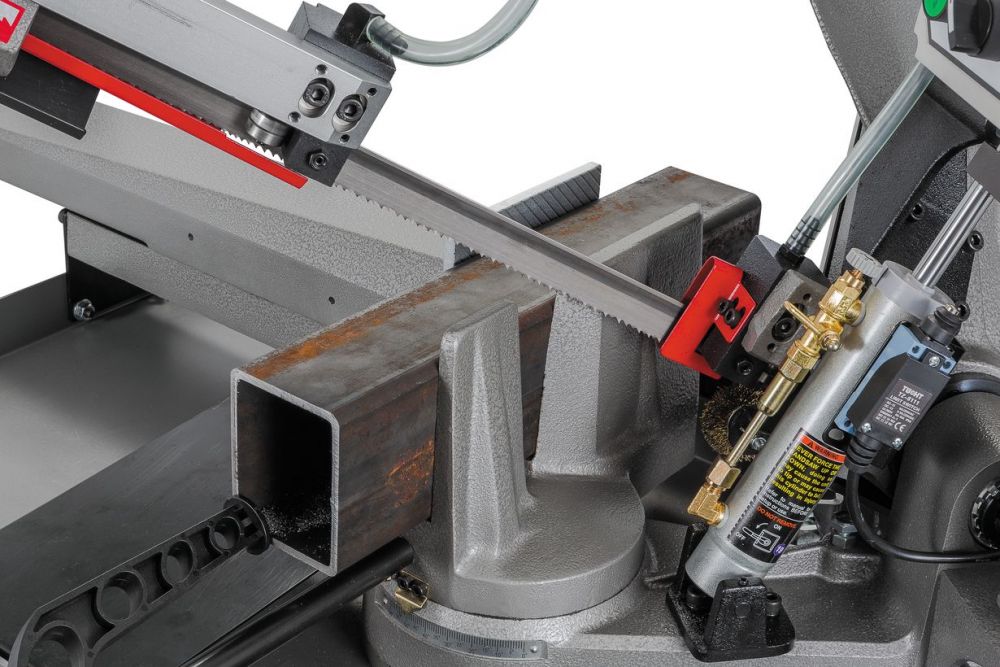

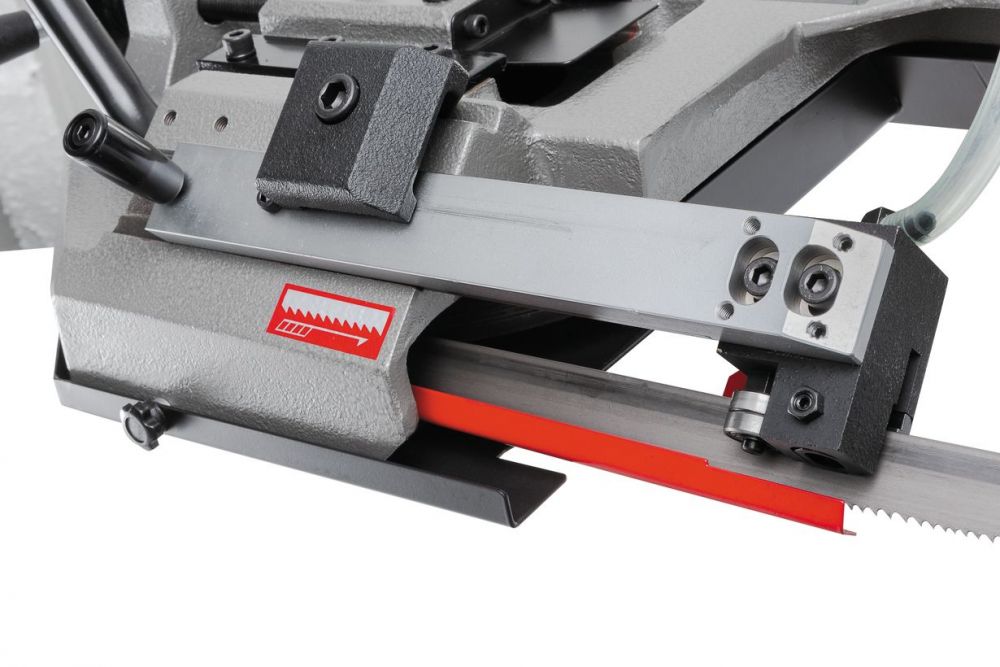

Направляющие, размещенные на консоли, позволяют настроить необходимую величину прохода пилы и предотвратить уход полотна в сторону. Также имеются подшипники для регулировки положения пилы в вертикальном положении относительно обрабатываемого изделия. Такая конструкция повышает точность пиления и качество работы, а также продлевает срок годности полотна.

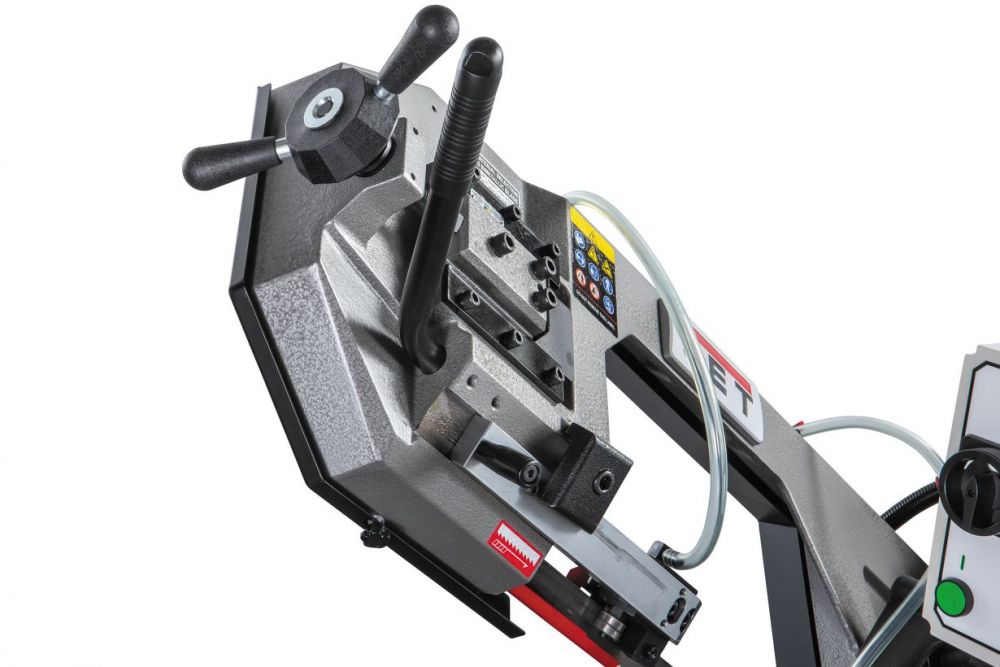

Сила натяжения пильного полотна регулируется вручную и фиксируется тензометром.

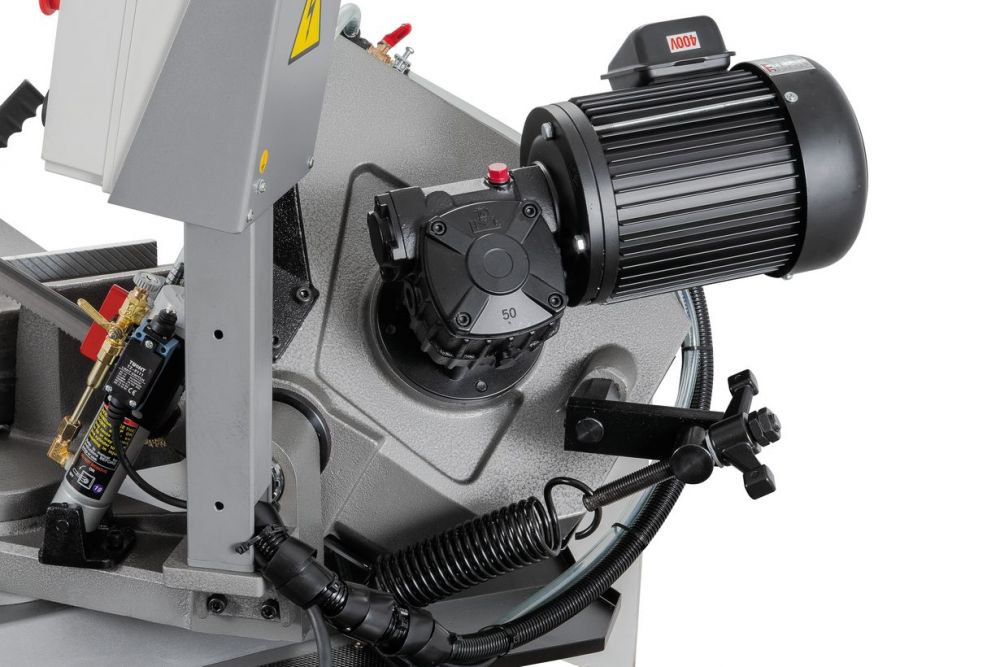

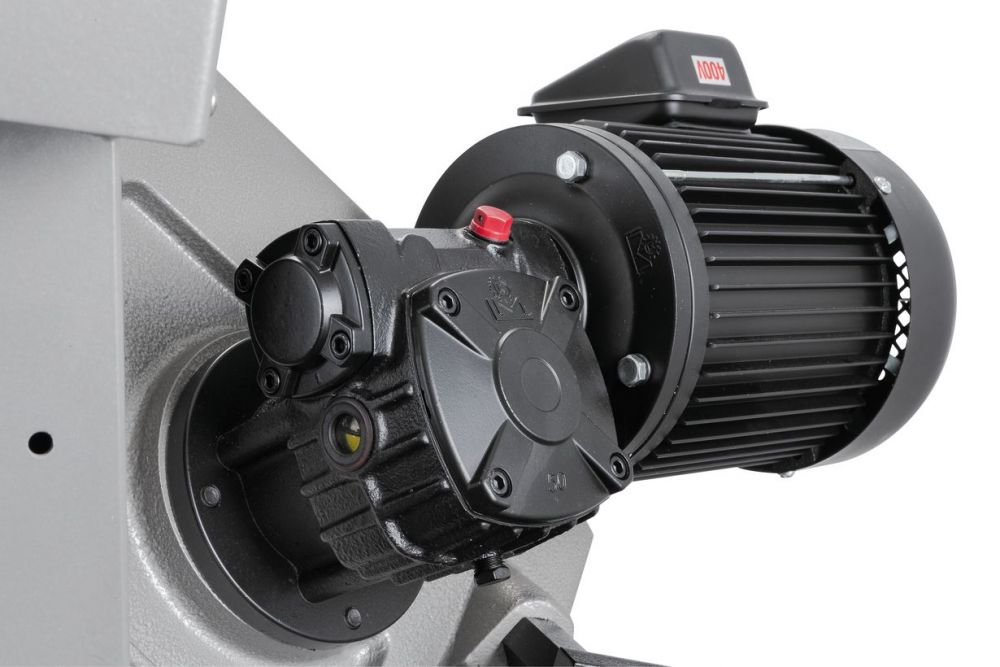

Пила приводится в движение электрическим мотором мощностью 1100 Вт с устройством смены количества полюсов. Имеются два режима скорости движения ленточного полотна – 36 и 72 м/мин.

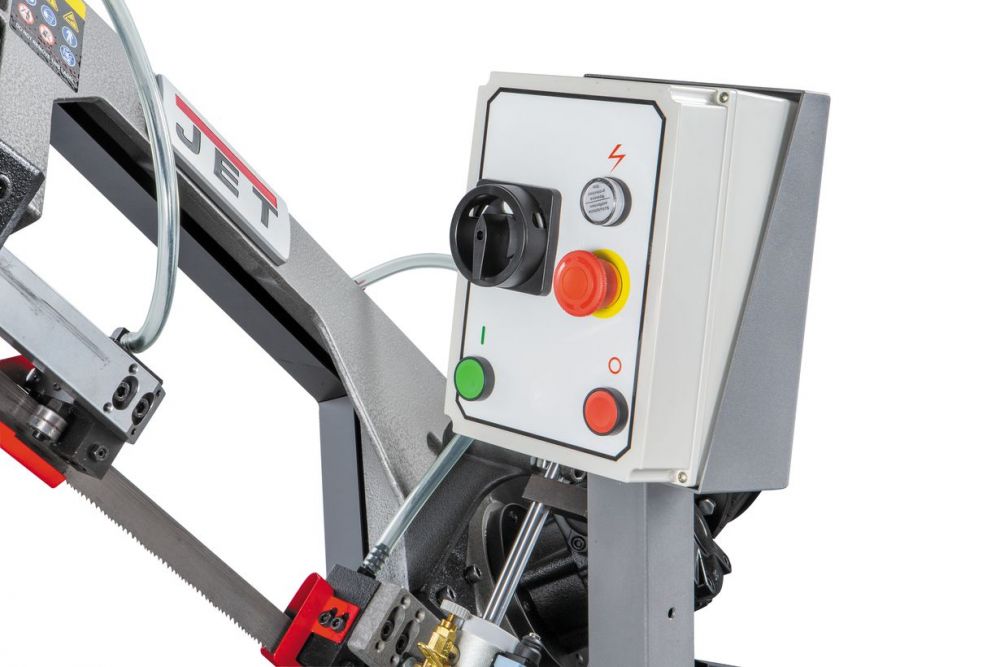

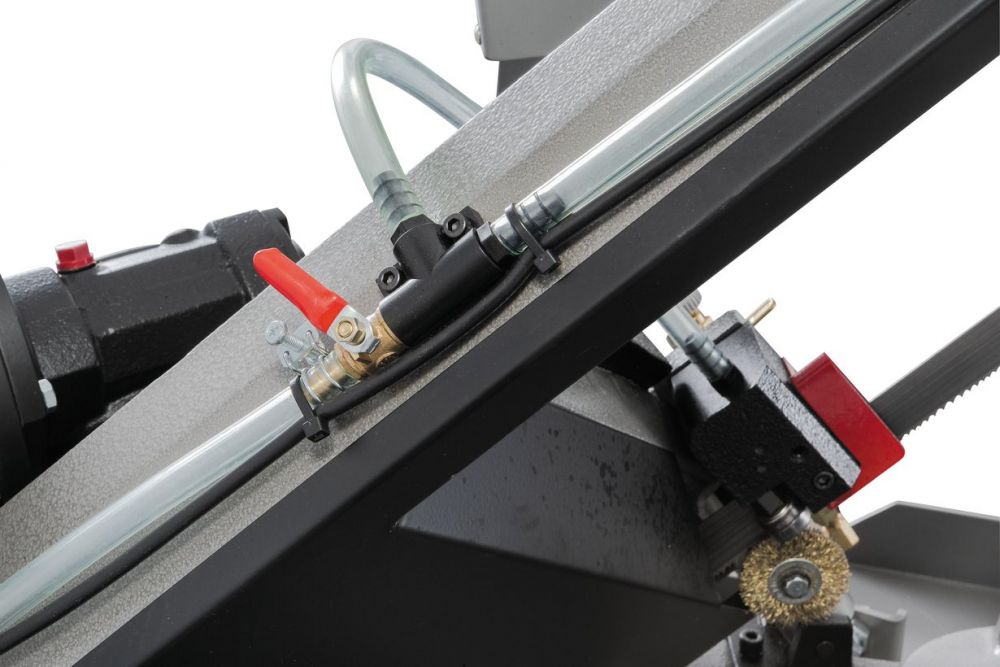

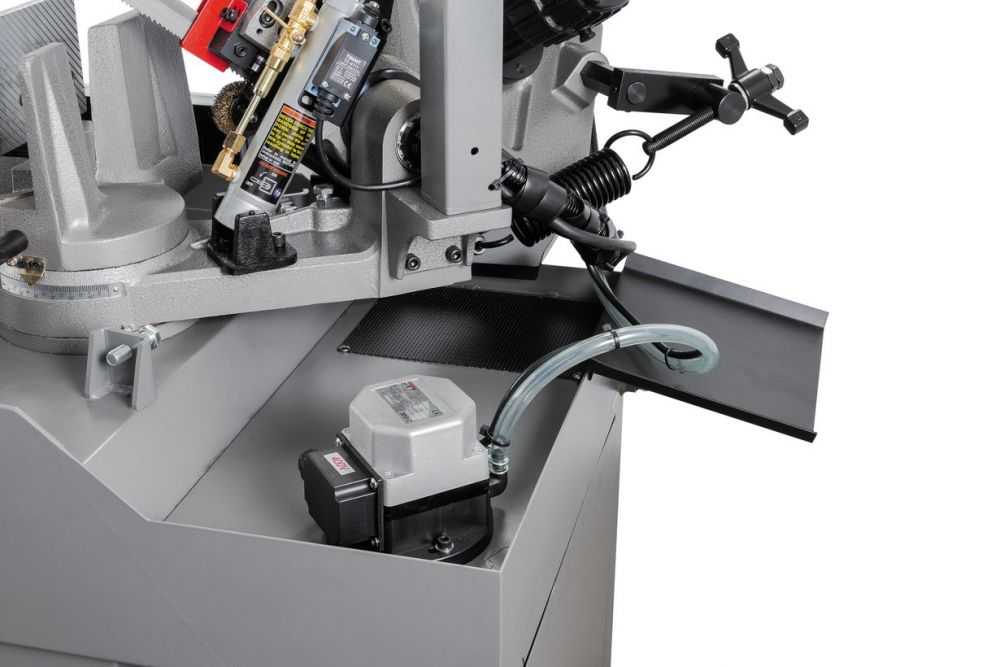

Станок оснащен устройством подачи СОЖ в рабочую зону, панелью управления и кнопкой аварийного отключения двигателя. Агрегат установлен на тумбу-подставку, которая обеспечивает сбор отходов – стружки и отработанной СОЖ.
Особенности
- Конструкция европейского типа
- Система гидроразгрузки обеспечивает плавное опускание консоли пилы
- Две скорости движения полотна за счет изменения количества полюсов
- Диапазон поворота консоли вправо от 0° до 60°
- Редуктор приводного двигателя для передачи высокого крутящего момента
- Мощный двигатель подходит для работы в режиме длительной нагрузки
- Регулируемые твердосплавные направляющие ленточного полотна
- Механическое устройство натяжения полотна

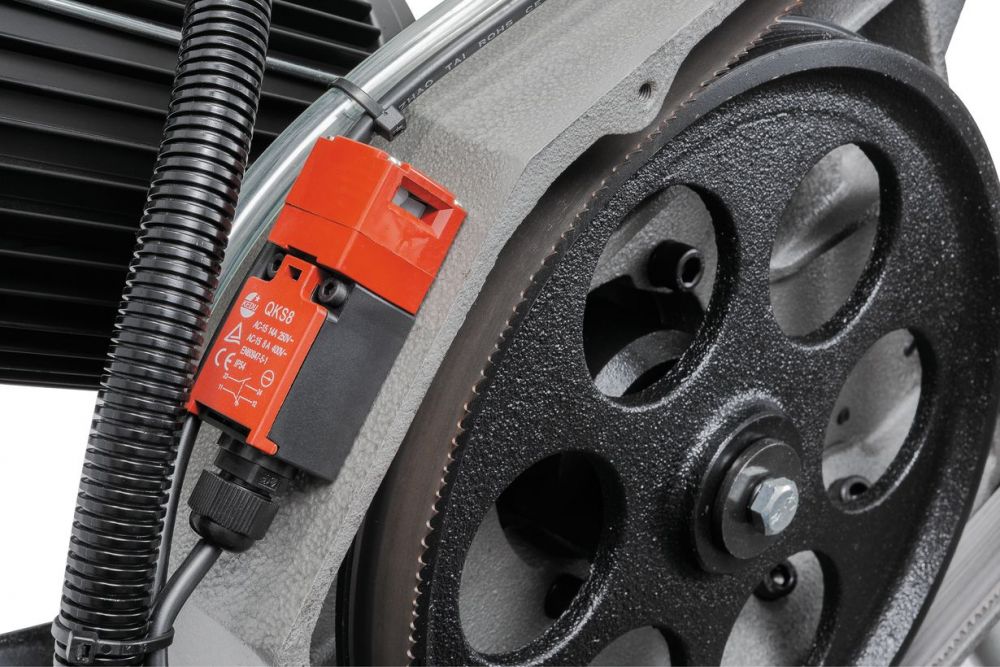

- Автоматическое отключение после сквозного распила
- Малошумный ход с отсутствием вибрации гарантирует чистый и точный распил
- Регулируемый концевой упор для серийных работ
- Быстрозажимные механические тиски для быстрой и надежной фиксации заготовок
- Стандартное оснащение нижней подставкой с встроенной системой подачи СОЖ
Комплектация
- Биметаллическое ленточное полотно М42 27х0,9х2460 мм, 4/6 TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Система гидроразгрузки
- Закрытая подставка с системой СОЖ
- Быстрозажимные тиски

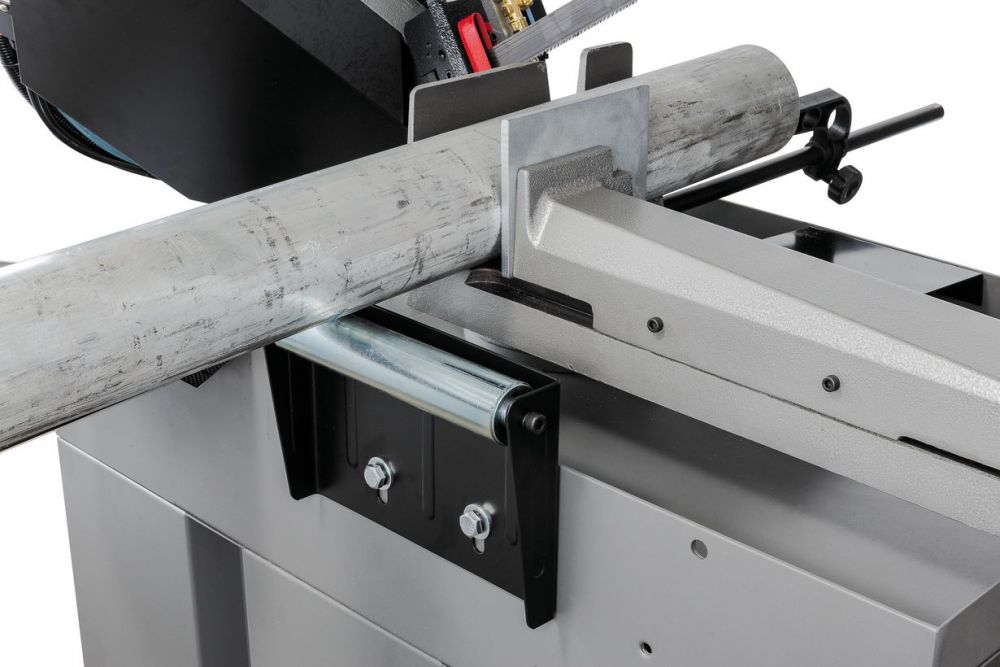

- Опорный направляющий ролик для легкой установки тяжелых заготовок
- Руководство по эксплуатации
Технические характеристики
| Напряжение, В | 400 |
| Зона обработки при 90° | Ø225 мм, 215 мм, 260х110 мм |
| Зона обработки при +45º | Ø150 мм, 145 мм, 155x110 мм |
| Зона обработки при +60º | Ø90 мм, 85 мм, 95x80 мм |
| Скорость движения полотна, м/мин | 36, 72 м/мин |
| Размеры ленточного полотна | 27 х 0,9 х 2460 мм |
| Диапазон поворота консоли | 0°/+60° |
| Диаметр шкивов, мм | 295 мм |
| Высота рабочего стола, мм | 840 мм |
| Мощность двигателя, кВт | 1,1 кВт/S1 100% |
| Макс. Ø обработки при 90º | Ø225 мм |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 1200 |
| Ширина, мм | 600 |
| Высота, мм | 1650 |
| Масса, кг | 216 |
| Длина в упаковке, см | 120 |
| Ширина в упаковке, см | 60 |
| Высота в упаковке, см | 165 |
| Масса в упаковке, кг | 216 |
Характеристики
Основные характеристики
-
Масса, кг216
-
Ширина ленточного полотна, мм27
-
Зона обработки при + 60°, ммØ90, 85, 95x80
-
Резка под углом (Диапазон поворота пильной рамы)0°/+60°
-
Мощность двигателя, кВт1,1/S1 100%
-
Размеры станка (Д x Ш x В), мм1200 x 600 x 1650
-
Напряжение, В400
-
Высота рабочего стола, мм840
-
Диаметр шкива, мм295
-
Макс. Ø обработки при 90º, мм225
-
Зона обработки при 90°, ммØ225, 215, 260х110
-
Зона обработки при + 45°, ммØ150, 145, 155x110
-
Размеры ленточного полотна, мм27 х 0,9 х 2460
-
Скорость движения полотна, м/мин36, 72
