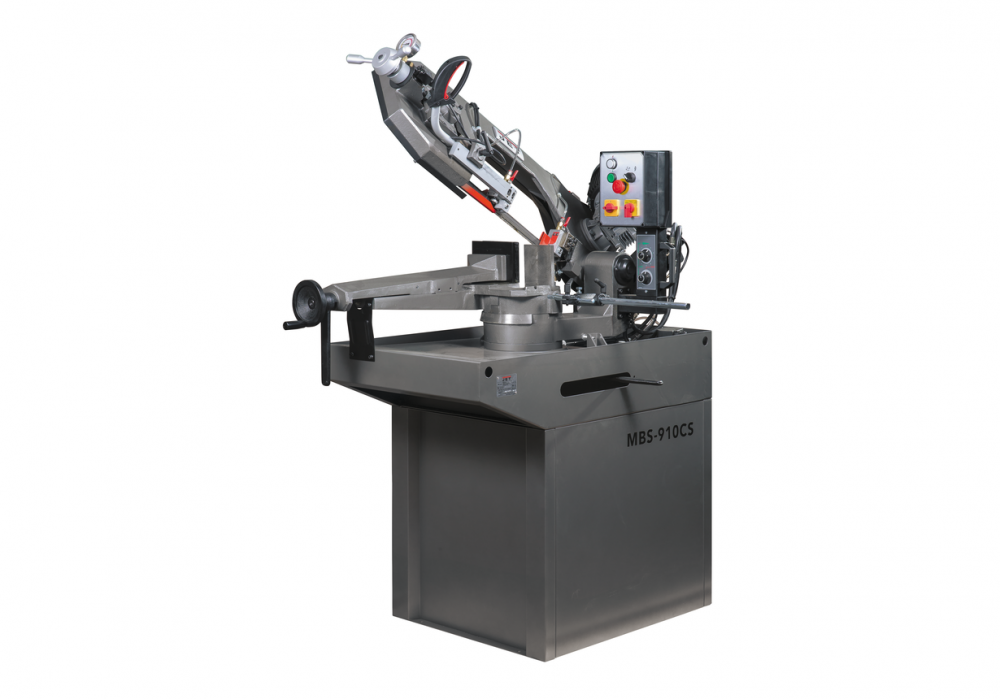

Ленточнопильный станок JET MBS-910CS

Артикул: 50000341T

Станок JET MBS-910CS – высокопроизводительная машина для промышленного распиливания металлических заготовок различного диаметра и сечения.

Описание

JET MBS-910CS – ленточнопильный станок европейского типа, предназначенный для пиления металлических заготовок в промышленности.

Агрегат способен распиливать круглые изделия диаметром 90-225 мм (в зависимости от установленного угла), квадратные со стороной 190-200 мм и прямоугольные сечением до 240х160 мм.

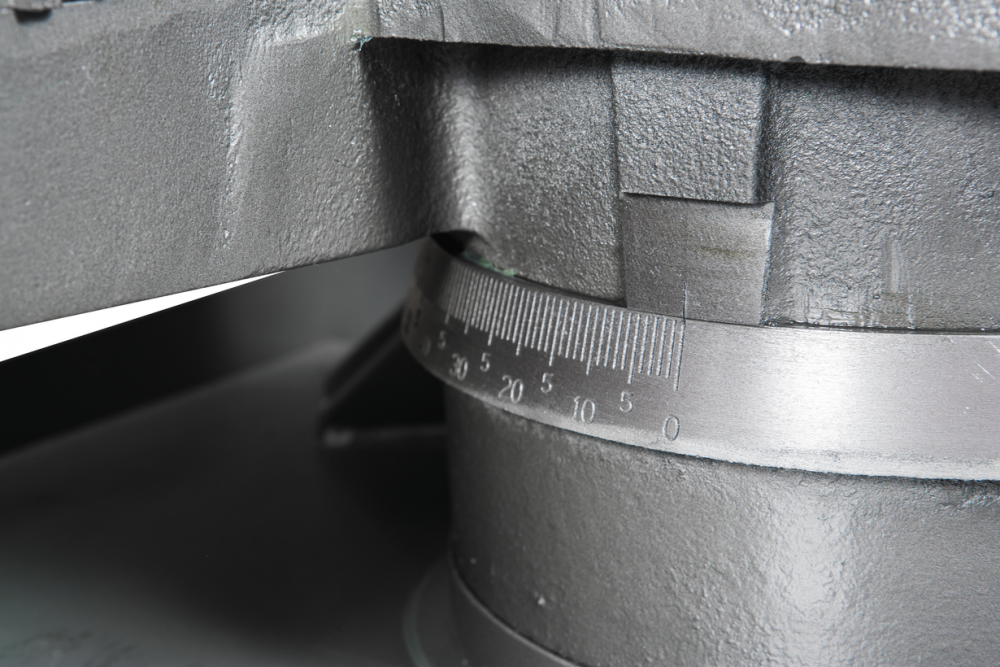

Пильная рама имеет поворотный механизм (угол поворота вправо – 60°), который позволяет обрабатывать изделия под различными углами.

Система гидроразгрузки опускает литую пильную раму, а пружина-компенсатор поднимает ее. Гидравлический цилиндр обеспечивает необходимую скорость движения рамы к обрабатываемому изделию.

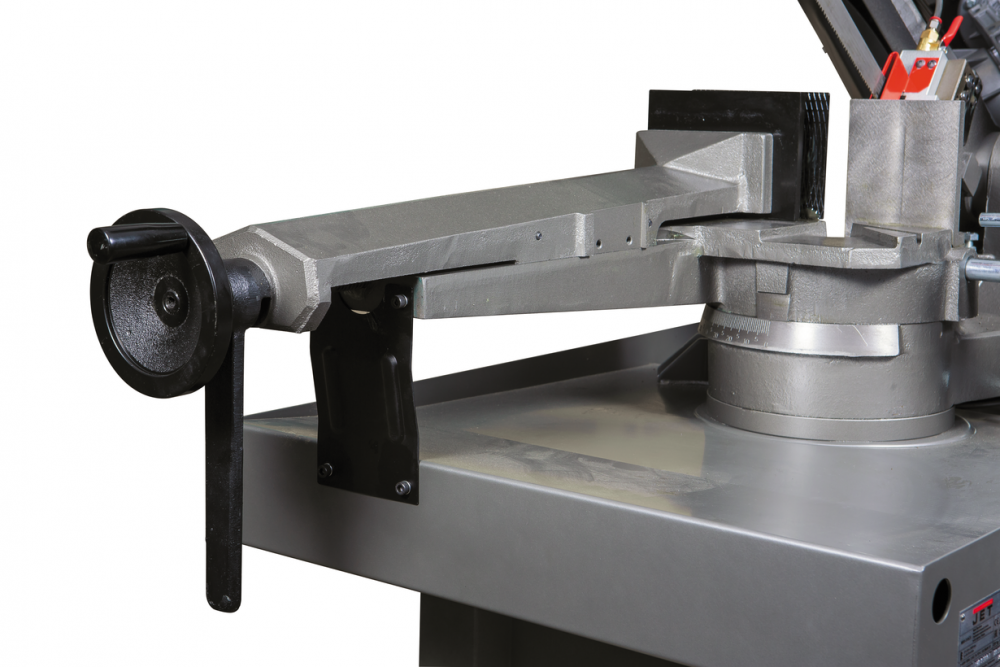

Быстрозажимные тиски также позволяют добиться высокой производительности.

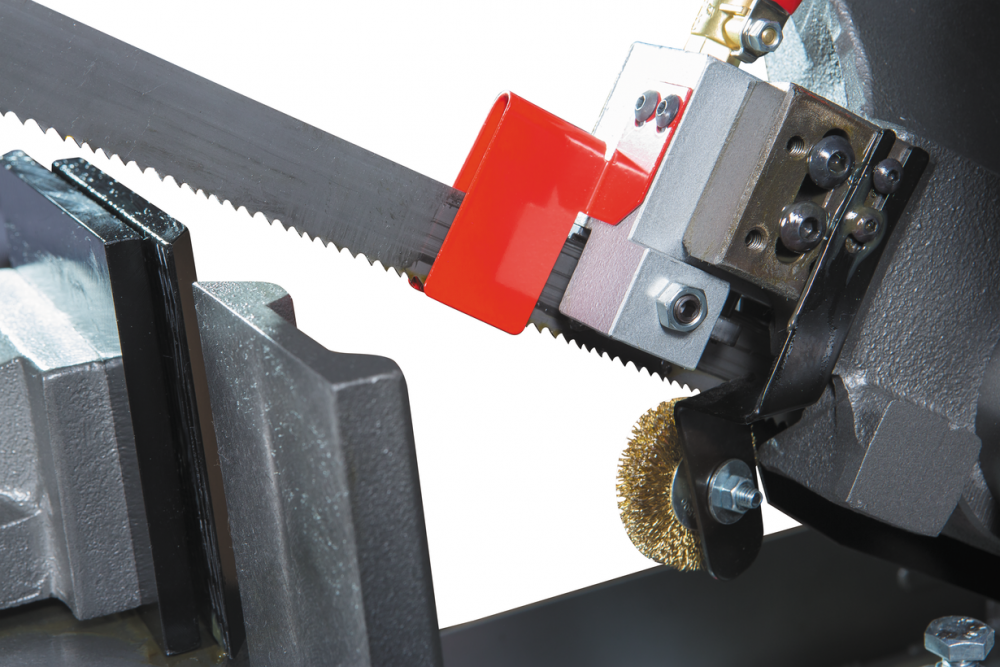

Направляющие, размещенные на консоли, позволяют настроить необходимую величину прохода пилы и предотвратить уход полотна в сторону. Также имеются подшипники для регулировки положения пилы в вертикальном положении относительно обрабатываемого изделия. Такая конструкция повышает точность пиления и качество работы, а также продлевает срок годности полотна.

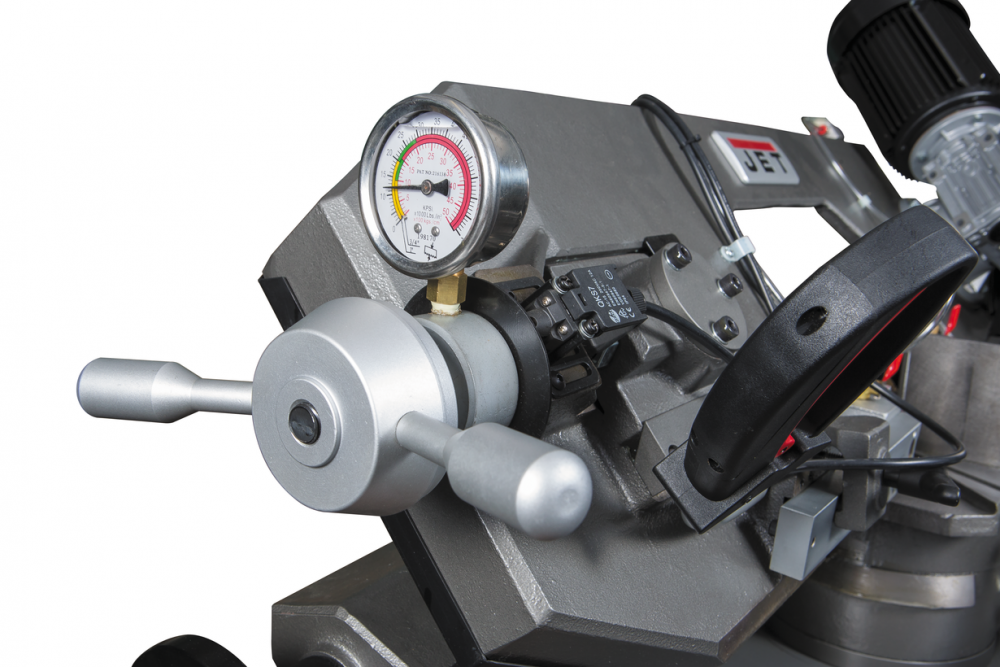

Сила натяжения пильного полотна регулируется вручную и фиксируется тензометром.

Пила приводится в движение электрическим мотором мощностью 1100 Вт с устройством смены количества полюсов. Имеются два режима скорости движения ленточного полотна – 35 и 70 м/мин.

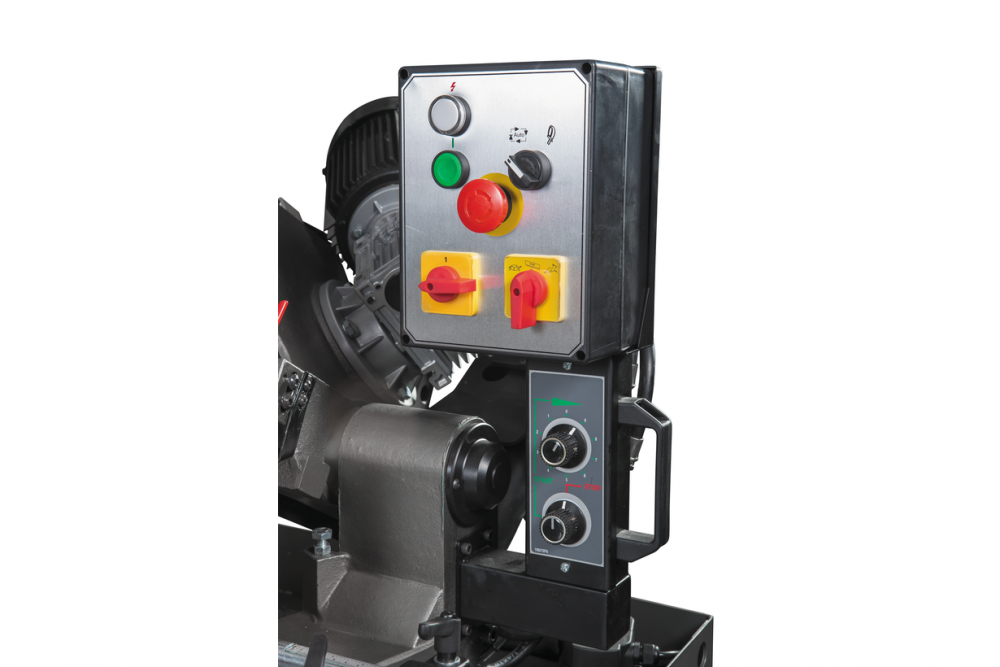

Станок оснащен устройством подачи СОЖ в рабочую зону, панелью управления и кнопкой аварийного отключения двигателя. Агрегат установлен на тумбу-подставку, которая обеспечивает сбор отходов – стружки и отработанной СОЖ.

Особенности

  • Модель европейского типа
  • Система гидроразгрузки
  • Вариативное изменение скорости движения полотна за счет изменения количества полюсов
  • Диапазон поворота консоли вправо 0°-60°
  • Быстрозажимные механические тиски
  • Наличие тензометра
  • Система подачи СОЖ

Комплектация

  • Биметаллическое ленточное полотно М42 27х0,9х2455 мм, 5/8 TPI

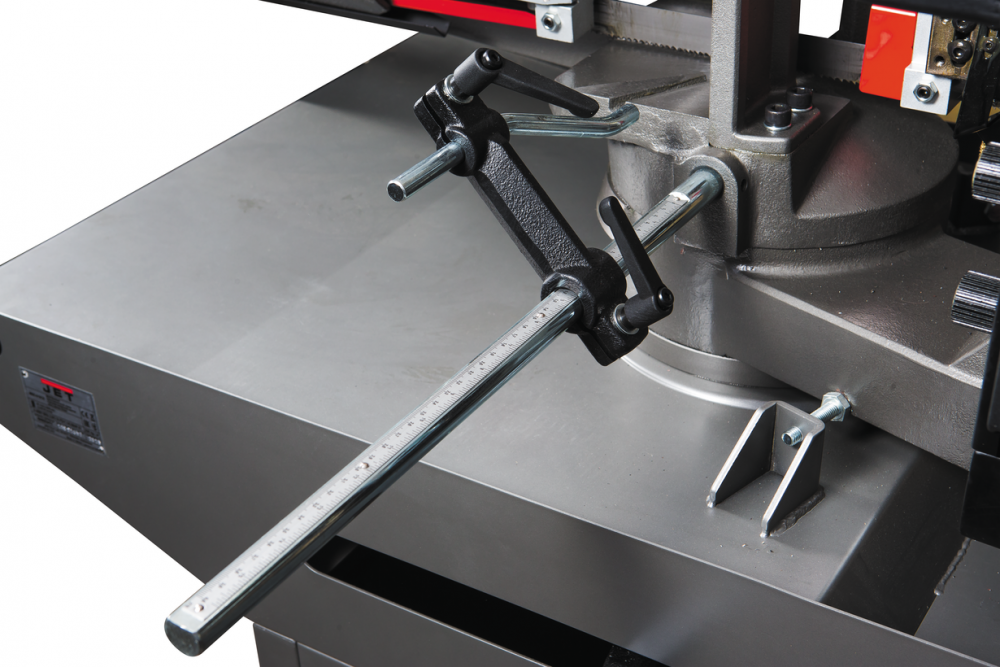

  • Регулируемый концевой упор
  • Автоматический выключатель окончания распила
  • Гидравлическая система подачи
  • Закрытая подставка с системой СОЖ
  • Быстрозажимные тиски

Технические характеристики

Напряжение, В 400
Резка под углом (Диапазон поворота пильной рамы) 0°/+60°
Макс. Ø обработки при 90º Ø225 мм
Мощность двигателя, кВт 1,1
Зона обработки при 90° Ø225 мм, □200 мм, □240х160 мм
Зона обработки при + 45° вправо Ø160 мм, □140 мм, □155x115 мм
Зона обработки при + 60° вправо Ø 90 мм, □90 мм
Размеры ленточного полотна 27 х 0,9 х 2455 мм
Скорость движения полотна, м/мин 35, 70
Диаметр шкивов, мм 295 мм
Высота рабочего стола, мм 980
Ширина ленточного полотна, мм 27
Длина, мм 1500
Ширина, мм 1000
Высота, мм 1750
Масса, кг 220
Длина в упаковке, см 134
Ширина в упаковке, см 82
Высота в упаковке, см 105
Масса в упаковке, кг 286

Характеристики

Основные характеристики

  • Масса, кг
    220
  • Зона обработки при + 60°, мм
    Ø 90, □90
  • Мощность двигателя, кВт
    1,1
  • Размеры станка (Д x Ш x В), мм
    1500 x 1000 x 1750
  • Напряжение, В
    400
  • Высота рабочего стола, мм
    980
  • Диаметр шкива, мм
    295
  • Макс. Ø обработки при 90º, мм
    225
  • Зона обработки при 90°, мм
    Ø225, □200, □240х160
  • Зона обработки при + 45°, мм
    Ø160, □140, □155x115
  • Размеры ленточного полотна, мм
    27 х 0,9 х 2455
  • Скорость движения полотна, м/мин
    35, 70
  • Резка под углом (Диапазон поворота пильной рамы)
    0°/+60°
  • Ширина ленточного полотна, мм
    27
