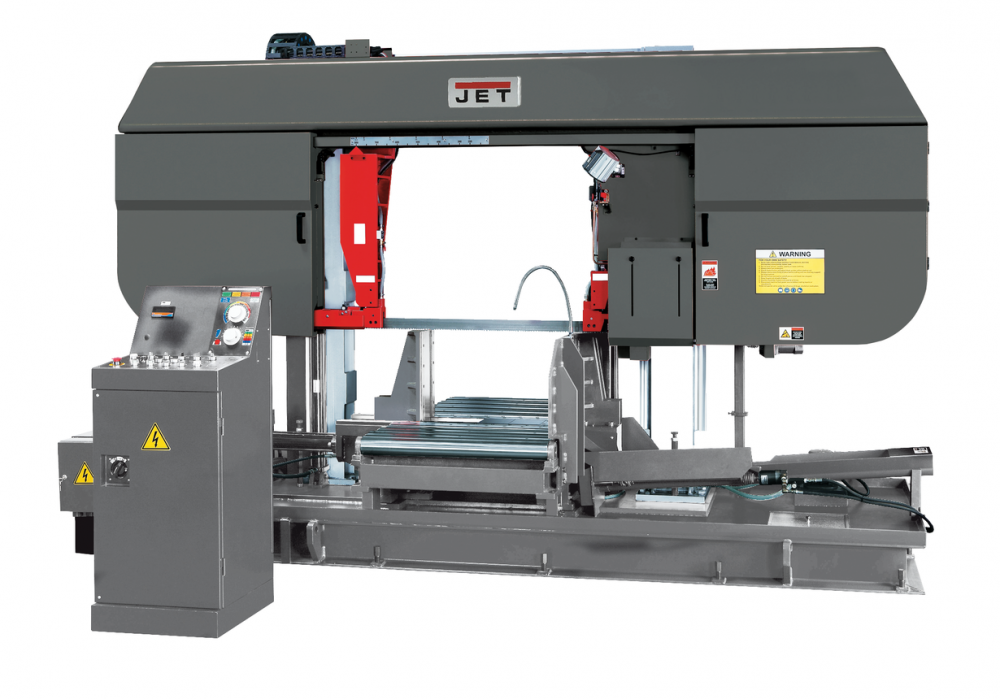

Ленточнопильный станок JET MBS-3232DAS
Артикул: 50000355T
Станок JET MBS-3232DAS – высокопроизводительная промышленная машина для резки металлических заготовок крупного сечения.
Описание
JET MBS-3232DAS – промышленный ленточнопильный станок колонного типа, предназначенный для распиливания под прямым углом металлических заготовок круглого или квадратного (прямоугольного) сечения до 800 мм. Агрегат обеспечивает точность +/- 0,35 мм при резке заготовки диаметром 460 мм.
Консоль перемещается вдоль двух колонн, установленных вертикально. Пильная лента натягивается гидравлическим приводом и движется по направляющим, оснащенным подшипниками и сухарями. Такая конструкция сохраняет правильно положение пилы относительно заготовки, обеспечивает точность пиления и исключает сход полотна.
Станок имеет электрический мотор мощностью 7,5 кВт. Через редуктор и ременную передачу он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Оператор может настроить необходимую скорость в диапазоне от 20 до 85 м/мин.
Подача пильной рамы на заготовку и ее поднятие после окончания процедуры резки, зажим заготовки тисками и другие операции осуществляются гидравлическими системами.
Машина данной модели – полуавтоматическая. Оператор управляет станком с помощью интуитивно понятного контроллера, имеющего индикатор скорости движения пильной ленты. Давление на изделие контролируется специальным устройством.
Агрегат оснащен рольгангами для подачи заготовки, кордщеткой с отдельным двигателем для чистки пильной ленты, системой подачи СОЖ и подсветкой зоны обработки.
Особенности
- Станок колонного типа
- Работа в полуавтоматическом режиме
- Система гидравлики
- Высокая точность реза
- Мощная конструкция, рассчитанная на обработку заготовок большого диаметра
- Обработка заготовок только под прямым углом
- Система подачи СОЖ
- Гидравлические тиски
Комплектация
- Биметаллическое ленточное полотно М42 54х1,6х8300 мм
- Гидростанция
- Система подачи СОЖ
- Лампа местного освещения
Технические характеристики
| Напряжение, В | 400 |
| Мощность двигателя, кВт | 7,5 |
| Макс. Ø обработки при 90º | Ø800 мм |
| Зона обработки при 90° | Ø800 мм, □800 мм |
| Размеры ленточного полотна | 54 х 1,6 х 8300 мм |
| Скорость движения полотна, м/мин | 20-85 |
| Высота стола, мм | 620 |
| Объем бака СОЖ, л | 160 |
| Мощность мотора гидростанции | 2,2 |
| Объем бака гидростанции | 90 л |
| Ширина ленточного полотна, мм | 54 |
| Длина, мм | 4300 |
| Ширина, мм | 1400 |
| Высота, мм | 2400 |
| Масса, кг | 5500 |
| Длина в упаковке, см | 430 |
| Ширина в упаковке, см | 140 |
| Высота в упаковке, см | 240 |
| Масса в упаковке, кг | 5700 |
Характеристики
Основные характеристики
-
Масса, кг5500
-
Мощность мотора гидростанции, кВт2,2
-
Высота стола, мм620
-
Мощность двигателя, кВт7,5
-
Объем бака СОЖ, л160
-
Размеры станка (Д x Ш x В), мм4300 x 1400 x 2400
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм800
-
Зона обработки при 90°, ммØ800, □800
-
Размеры ленточного полотна, мм54 х 1,6 х 8300
-
Скорость движения полотна, м/мин20-85
-
Ширина ленточного полотна, мм54
-
Объем бака гидростанции, л90
