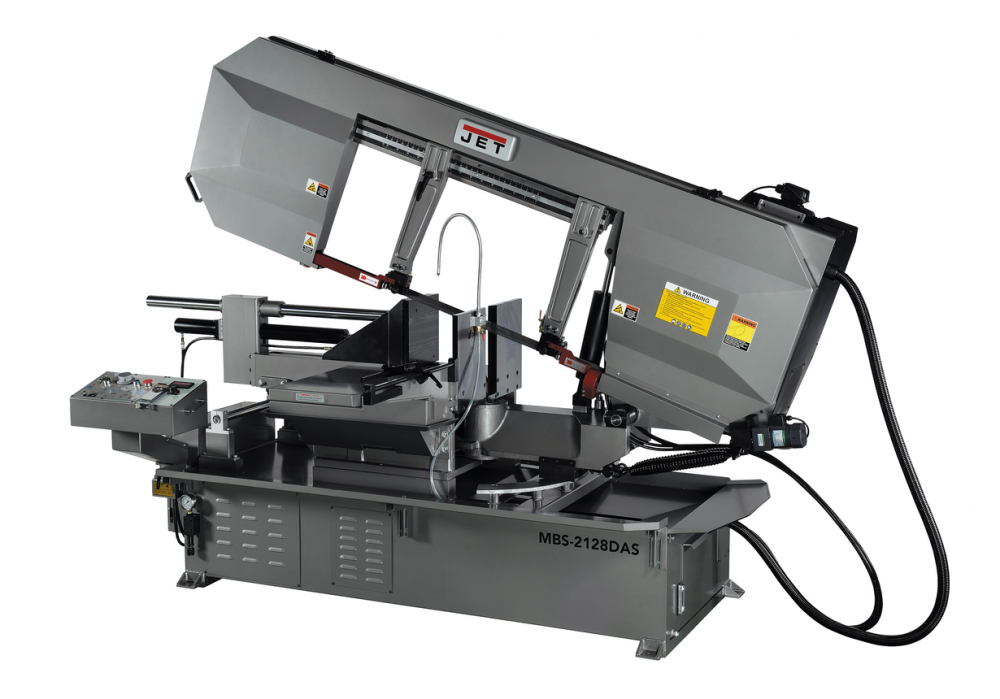

Ленточнопильный станок JET MBS-2128DAS
Артикул: 50000343T
Станок JET MBS-2128DAS – мощная и высокопроизводительная машина для распиливания круглых металлических заготовок большого диаметра и прямоугольного профиля с большим сечением.
Описание
JET MBS-2128DAS – промышленный ленточнопильный станок европейского типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для распиливания металлических заготовок в полуавтоматическом режиме.
Пильная рама имеет механизм, который поворачивает ее влево и вправо на угол до 60°.
Агрегат способен распиливать под прямым углом детали из металла диаметром до 530 мм. Под углом 45° на станке можно распиливать изделия диаметром до 480-490 мм, под углом 60° – 335 мм.
Подача пильной рамы на заготовку и ее поднятие после окончания процедуры резки, зажим заготовки тисками и другие операции осуществляются гидравлическими системами.

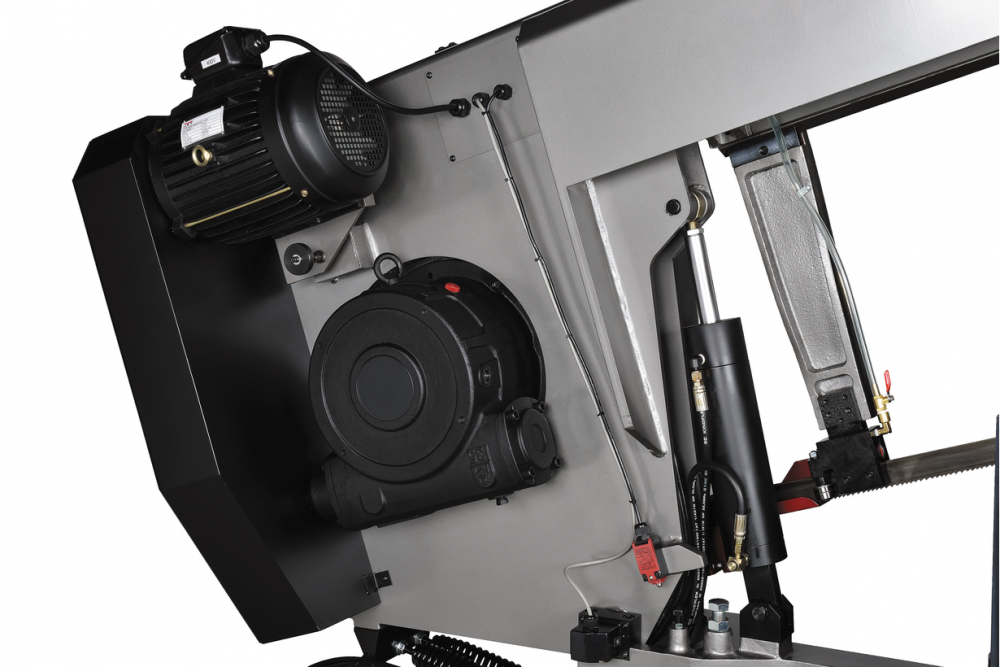

Станок имеет электрический мотор мощностью 5,6 кВт. Через редуктор и ременную передачу он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Оператор может настроить необходимую скорость в диапазоне от 20 до 85 м/мин.

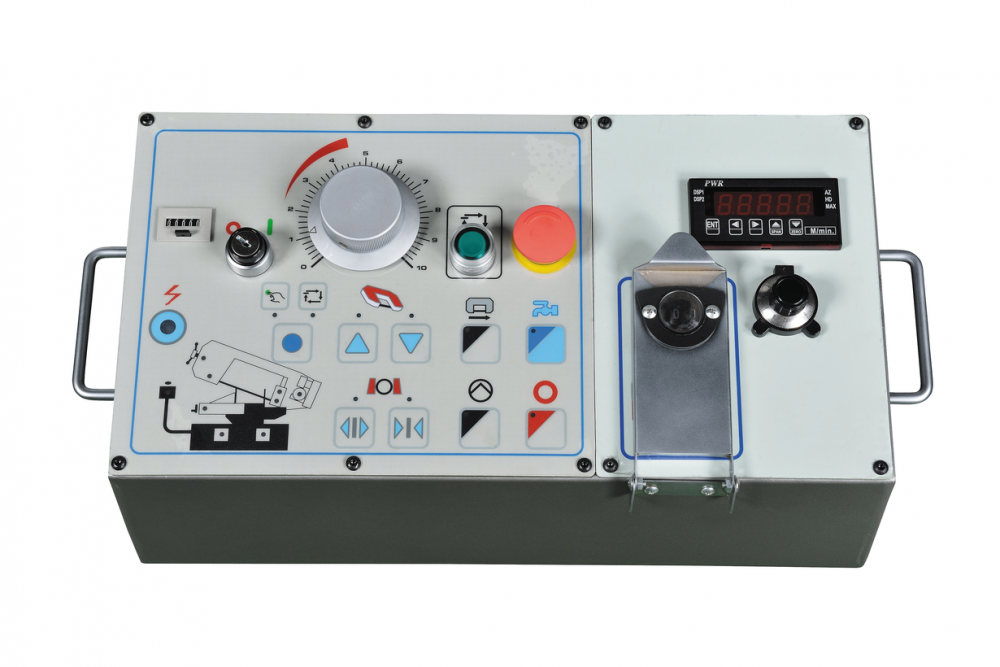

На пульте расположены кнопки управления тисками, подачей смазочно-охлаждающей жидкости, движением пильной рамы, аварийной остановки, регулятор скорости и др.
Подшипники и массивные направляющие фиксируют пильную ленту в положении, которое необходимо для распила заготовки установленного диаметра. Полотно натягивается с помощью системы, оснащенной тензометром.
Станок оснащен кордщеткой с отдельным двигателем для чистки пильной ленты и емкостью для сбора отходов. Агрегат установлен на жестком и устойчивом основании.
Особенности
- Станок конструкции европейского типа
- Полуавтоматический режим пиления заготовки
- Точность реза +/- 0,35 мм при резке 460 мм
- Механизм поворота консоли вправо и влево в диапазоне от -60° до +60°
- Ширина ленточного полотна 41 мм
- Полный цикл обработки
- Линейные направляющие на движение пильной рамы
- Гидравлическая система натяжки полотна
- Тензометр для определения силы натяжения полотна
- Система контроля давления в зависимости от материала и профиля
- Вариатор для регулировки скорости движения ленточного полотна
- Плавная регулировка скорости опускания рамы
- Система поддержки полотна под углом 90° к заготовке
- Гидравлические тиски
- Система подачи СОЖ в зону резания и на направляющие
- Отдельный двигатель на кордщетку
- Шнек для удаления стружки
- Система гидравлики
Комплектация
- Биметаллическое ленточное полотно М42 41х1,3х6240мм, 3/4 TPI

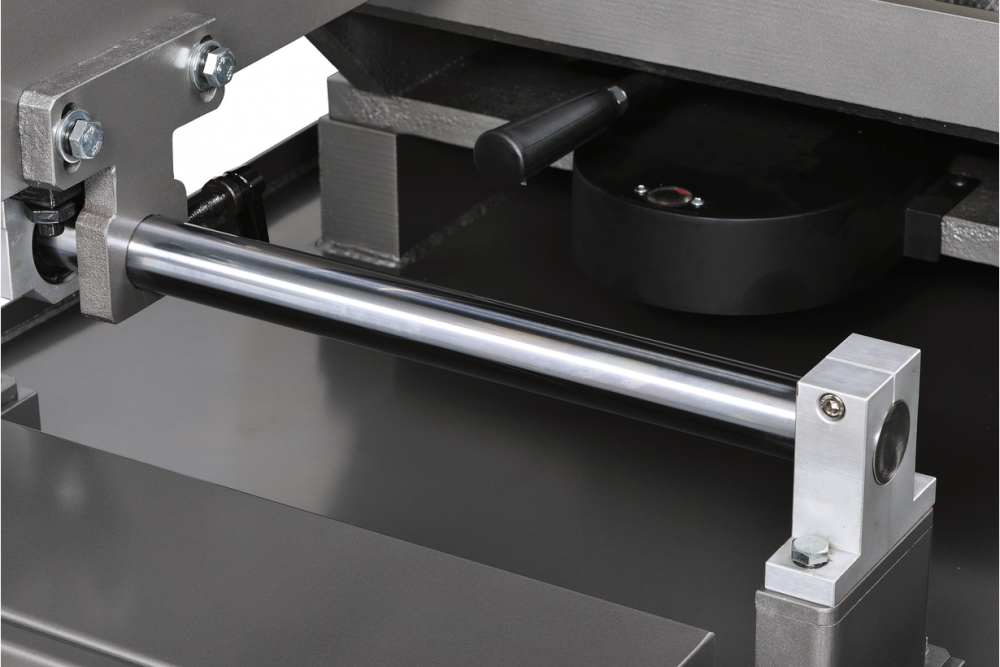

- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема опускания пильной рамы
- Система подвода СОЖ
- Гидравлические быстрозажимные тиски
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -60°/+60° |
| Макс. Ø обработки при 90º | Ø530 мм |
| Мощность двигателя, кВт | 5,6 |
| Зона обработки при 90° | Ø530 мм, □530 мм, □700 х 335 мм |
| Зона обработки при + 45° вправо | Ø490 мм, □435 мм, □500 х 300 мм |
| Зона обработки при - 45° влево | Ø480 мм, □435 мм, □480 х 300 мм |
| Зона обработки при + 60° вправо | Ø335 мм, □320 мм, □305 х 400 мм |
| Зона обработки при - 60° влево | Ø335 мм, □320 мм, □305 х 400 мм |
| Размеры ленточного полотна | 41 х 1,3 х 6240 мм |
| Скорость движения полотна, м/мин | 20-85, плавно |
| Объем бака СОЖ, л | 56 |
| Объем бака гидростанции | 15 л |
| Мощность мотора СОЖ | 0,12 кВт |
| Мощность мотора гидростанции | 0,75 кВт |
| Ширина ленточного полотна, мм | 41 |
| Длина, мм | 3302 |
| Ширина, мм | 1135 |
| Высота, мм | 2034 |
| Масса, кг | 1976 |
| Длина в упаковке, см | 307 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 202 |
| Масса в упаковке, кг | 2048 |
Характеристики
Основные характеристики
-
Масса, кг1976
-
Зона обработки при + 60°, ммØ335, □320, □305 х 400
-
Зона обработки при - 60°, ммØ335, □320, □305 х 400
-
Мощность мотора гидростанции, кВт0,75
-
Зона обработки при - 45°, ммØ480, □435, □480 х 300
-
Мощность двигателя, кВт5,6
-
Объем бака СОЖ, л56
-
Размеры станка (Д x Ш x В), мм3302 x 1135 x 2034
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм530
-
Зона обработки при 90°, ммØ530, □530, □700 х 335
-
Зона обработки при + 45°, ммØ490, □435, □500 х 300
-
Размеры ленточного полотна, мм41 х 1,3 х 6240
-
Скорость движения полотна, м/мин20-85, плавно
-
Мощность мотора СОЖ, кВт0,12
-
Резка под углом (Диапазон поворота пильной рамы)-60°/+60°
-
Ширина ленточного полотна, мм41
-
Объем бака гидростанции, л15
