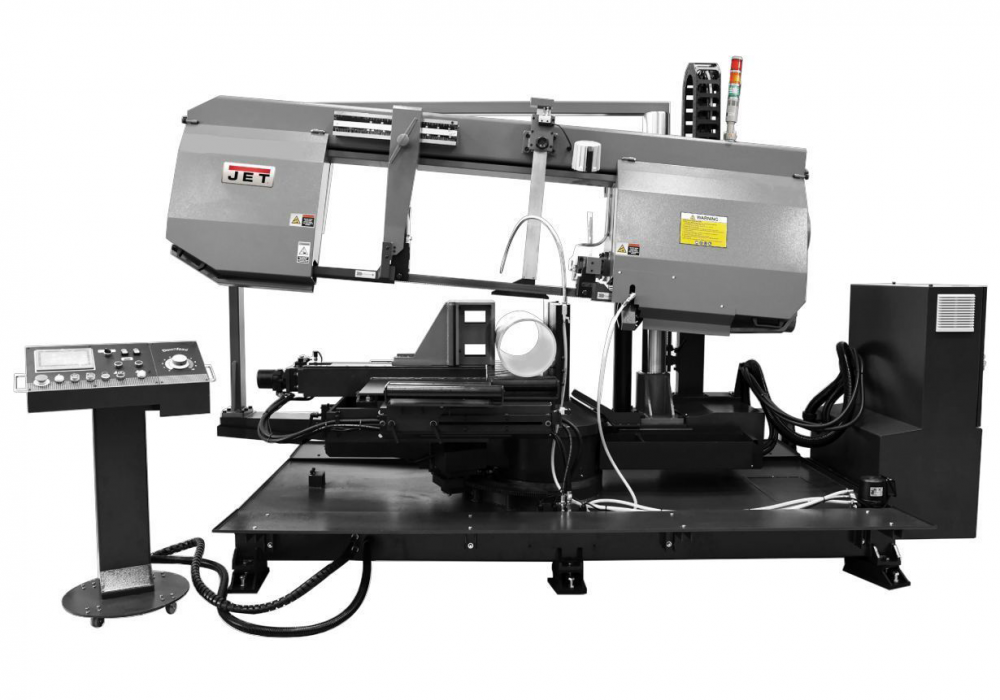

Ленточнопильный станок JET MBS-1832DAS
Артикул: 50000320T
Станок JET MBS-1832DAS – эффективный полуавтоматический агрегат для промышленного распиливания металлических труб, профилей и заготовок сплошного сечения.
Описание
JET MBS-1832DAS – ленточнопильный станок колонного типа, оснащенный автоматической пильной рамой с поворотным механизмом. Данная модель предназначена для распиливания металлических труб, профилей и заготовок сплошного сечения в полуавтоматическом режиме.
Станок имеет две стойки, а также мощный мотор с редуктором, который эффективно передает крутящий момент. Это значительно повышает производительность труда, а также обеспечивает равномерную работу машины при круглосуточной эксплуатации.
Пильная рама имеет гидравлическую систему, которая плавно поднимает и опускает раму с заданной оператором скоростью, а также сервопривод для автоматического поворота рамы в угловом диапазоне от -45° до +60°. Данные компоненты обеспечивают оптимальный режим работы и высокую точность распила крупных изделий. Датчик холостого хода ускоряет движение пильной рамы к заготовке, увеличивая тем самым объем выпускаемой продукции.
Заготовка надежно фиксируется на станке гидравлическими тисками, имеющими мощные и широкие губки. Тяжелые изделия можно передвигать с помощью опорных подающих роликов, расположенных на перемещаемом блоке.
Перпендикулярная резка заготовок возможна благодаря регулируемой направляющей, которая имеет линейку и блоки из твердого сплава.
Панель управления имеет сенсорный экран, а также мобильную стойку для удобного перемещения вдоль станка. С помощью контроллера оператор может задать необходимую скорость движения пильного полотна в соответствии с поставленными задачами.
Важным элементом станка являются устройства, обеспечивающие безопасность работы. Среди них:
- специальные датчики, препятствующие запуску станка при открытом кожухе;
- гидравлическая система натяжения полотна с датчиком, останавливающим станок при обрыве;
- автоматическая система, которая останавливает станок после завершения распила и возвращает пильную раму в исходную позицию.
Станок также оснащен дисковой кордщеткой для очистки пильного полотна от стружек (приводится в движение отдельным приводом), двухточечным устройством подачи СОЖ и дополнительным гибким подводом в рабочую зону, а также лампой, освещающей зону резки. Возможна установка приводного или неприводного входного роликового конвейера (рольганга) длиной 3 метра.
Технические характеристики
| Напряжение, В | 400 |
| Макс. Ø обработки при 90º | Ø460 мм |
| Зона обработки при 90° | Ø460, □460, □420 x 820 |
| Зона обработки при + 45° вправо | Ø460, □420, □420 x 550 |
| Зона обработки при + 60° вправо | Ø350, □330, □460 x 280 |
| Зона обработки при - 45° влево | Ø460, □420, □420 x 550 |
| Размеры ленточного полотна | 41 x 1,3 x 6185 |
| Скорость движения полотна, м/мин | 30-85 |
| Резка под углом (Диапазон поворота пильной рамы) | -45°/+60° |
| Мощность мотора СОЖ | 0,125 |
| Мощность мотора гидростанции | 1,5 |
| Мощность двигателя, кВт | 3,75 |
| Ширина ленточного полотна, мм | 41 |
| Длина, мм | 3902 |
| Ширина, мм | 1650 |
| Высота, мм | 2260 |
| Масса, кг | 2956 |
| Длина в упаковке, см | 361 |
| Ширина в упаковке, см | 169 |
| Высота в упаковке, см | 215 |
| Масса в упаковке, кг | 3326 |
Характеристики
Основные характеристики
-
Масса, кг2956
-
Ширина ленточного полотна, мм41
-
Зона обработки при - 45°, ммØ460, □420, □420 x 550
-
Зона обработки при + 60°, ммØ350, □330, □460 x 280
-
Мощность мотора гидростанции, кВт1,5
-
Резка под углом (Диапазон поворота пильной рамы)-45°/+60°
-
Мощность мотора СОЖ, кВт0,125
-
Мощность двигателя, кВт3,75
-
Размеры станка (Д x Ш x В), мм3902 x 1650 x 2260
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм460
-
Зона обработки при 90°, ммØ460, □460, □420 x 820
-
Зона обработки при + 45°, ммØ460, □420, □420 x 550
-
Размеры ленточного полотна, мм41 x 1,3 x 6185
-
Скорость движения полотна, м/мин30-85
