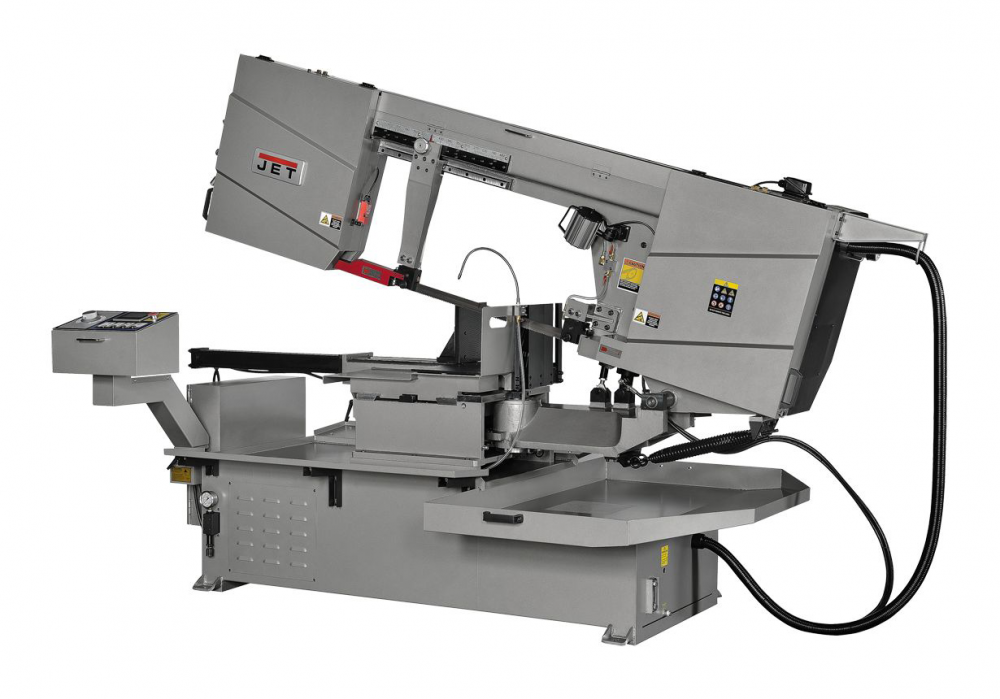

Ленточнопильный станок JET MBS-1824VDAS

Артикул: 50000322T

Станок JET MBS-1824VDAS – компактная и мощная машина для промышленного распиливания металлических заготовок большого диаметра и сечения.

Описание

JET MBS-1824VDAS – ленточнопильный станок европейского типа, предназначенный для пиления металлических заготовок в промышленности.

Агрегат способен распиливать заготовки большого сечения: круглые диаметром 295-460 мм, квадратные 295-460 мм, а также прямоугольные – 460x250, 460x400 и 440х600 мм.

Станок имеет ручной механизм поворота пильной рамы на угол до 60°, а также регулировки усилия зажима. Для позиционирования заготовки необходимо переустановить тиски.

Гидравлическая система обеспечивает полуавтоматический режим для основных технологических операций, надежное закрепление заготовок в тисках, а также плавное движения пильной рамы. Имеется концевой ограничитель, позволяющий настроить необходимую высоту подъема или опускания рамы.

Станок приводится в движение асинхронным электрическим двигателем мощностью 3700 Вт, способным долго работать при высоких нагрузках. Имеются пять режимов скорости движения ленточного полотна, которые регулируются с помощью вариатора и редуктора, – 25, 38, 53, 66 и 80 м/мин.

Натяжение ленточного полотна регулируется тензометром. Допустимая ширина пилы – 41 мм.

Станок имеет контроллер, в числе функций которого – управление движением пильной рамы, а также отображение угла ее поворота.

Две направляющие позволяют настроить необходимую величину прохода пилы. Также направляющие имеют подшипники, предназначенные для регулировки положения пилы относительно обрабатываемого изделия под прямым углом. Такая конструкция повышает точность пиления и качество работы, предотвращает сход полотна, а также продлевает срок годности полотна.

Станок оснащен дисковой кордщеткой для очистки пильного полотна от стружек, устройством подачи СОЖ в рабочую зону и на направляющие, а также съемным поддоном для сбора отходов.

Особенности

  • Станок европейского типа
  • Поворот пильной рамы вправо и влево в диапазоне от -60° до +60°
  • Полуавтоматическая система подъёма консоли на заданную высоту (после резки)
  • Регулируемая пружина для уравновешивания давления на пильную раму
  • Ширина ленточного полотна 41 мм
  • Регулируемая направляющая с линейной системой перемещения для перпендикулярного реза
  • Контроль натяжения полотна с помощью тензометра

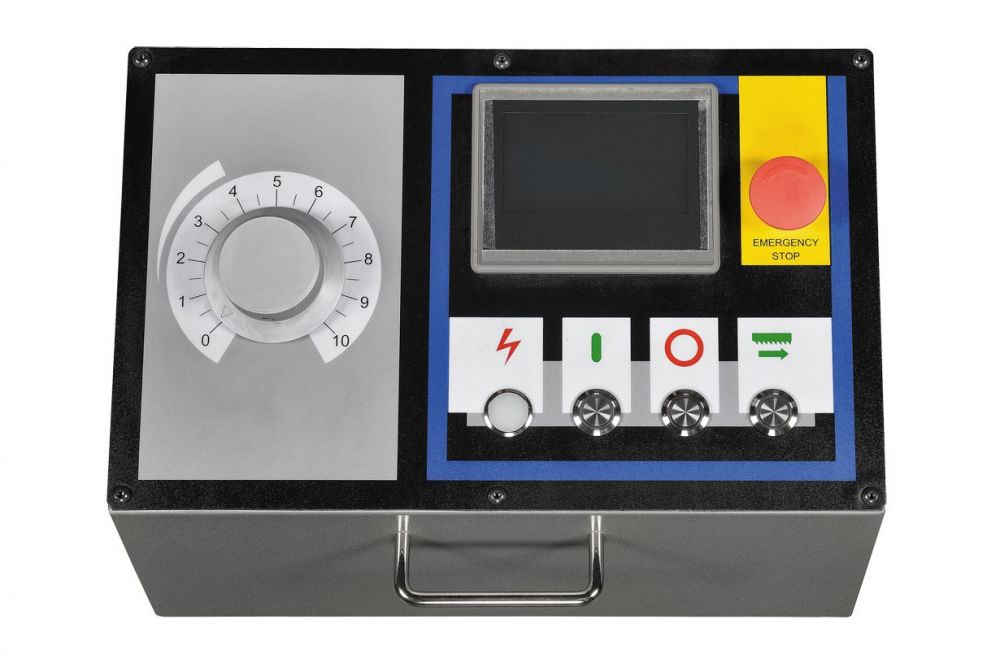

  • Удобная выносная панель управления с интерфейсом человек/машина. Встроено 10 условий ошибок и устранение неполадок на экране. Индикация угла поворота
  • Мощный двигатель предназначен для работы в режиме длительной нагрузки
  • Механическая регулировка скорости движения ленточного полотна с помощью вариатора
  • Гидравлическая система подачи обеспечивает плавное опускание консоли пилы
  • Гидравлические тиски с переставляемой зажимной губкой тисков для изменения направления угла реза
  • Регулировка усилия зажима тисков
  • Регулируемый концевой упор для серийных работ
  • Съемный поддон для сбора стружки
  • Встроенная система подвода СОЖ
  • Система гидравлики
  • Лампа освещения зоны резания

Комплектация

  • Регулируемый концевой упор- 1 шт.
  • Опорные пятки - 4 шт.
  • Выравнивающий винт с гайкой M16 x 4 шт.
  • Разводной ключ до 300мм - 1 шт.
  • Набор шестигранных ключей 1 компл.
  • Набор гаечных ключей – 1 компл.
  • Крестовая отвертка x 1 шт.
  • Плоская отвертка x 1 шт.
  • Сменные опорные пластины тисков 4 шт (ширина 35, 70, 90, 110 мм)

Технические характеристики

Напряжение, В 400
Резка под углом (Диапазон поворота пильной рамы) -60°/+60°
Макс. Ø обработки при 90º Ø460
Зона обработки при 90° Ø460, □460, □440 х 600
Зона обработки при + 45° вправо Ø445, □400, □460х400
Зона обработки при - 45° влево Ø445, □400, □460х400
Зона обработки при + 60° вправо Ø295, □295, □460х250
Зона обработки при - 60° влево Ø295, □295, □460х250
Размеры ленточного полотна 41 х 1,3 х 5600
Скорость движения полотна, м/мин 25, 38, 53, 66, 80
Диаметр шкива, мм 550
Высота рабочего стола, мм 922
Мощность двигателя, кВт 3,7
Мощность мотора гидростанции 0,75
Объем гидравлического бака, л 30
Мощность мотора помпы подачи СОЖ, кВт 0,12
Объем бака СОЖ, л 75
Длина, мм 2900
Ширина, мм 1600
Высота, мм 1680
Масса, кг 1460
Длина в упаковке, см 292
Ширина в упаковке, см 114
Высота в упаковке, см 190
Масса в упаковке, кг 1590

Характеристики

Основные характеристики

  • Масса, кг
    1460
  • Зона обработки при - 45°, мм
    Ø445, □400, □460х400
  • Зона обработки при + 60°, мм
    Ø295, □295, □460х250
  • Зона обработки при - 60°, мм
    Ø295, □295, □460х250
  • Мощность мотора гидростанции, кВт
    0,75
  • Объем гидравлического бака, л
    30
  • Резка под углом (Диапазон поворота пильной рамы)
    -60°/+60°
  • Мощность мотора СОЖ, кВт
    0,12
  • Мощность двигателя, кВт
    3,7
  • Объем бака СОЖ, л
    75
  • Размеры станка (Д x Ш x В), мм
    2900 x 1600 x 1680
  • Напряжение, В
    400
  • Высота рабочего стола, мм
    922
  • Диаметр шкива, мм
    550
  • Макс. Ø обработки при 90º, мм
    490
  • Зона обработки при 90°, мм
    Ø460, □460, □440 х 600
  • Зона обработки при + 45°, мм
    Ø445, □400, □460х400
  • Размеры ленточного полотна, мм
    41 х 1,3 х 5600
  • Скорость движения полотна, м/мин
    25, 38, 53, 66, 80
