Ленточнопильный станок JET MBS-1824DAS
Артикул: ITA1824DAS

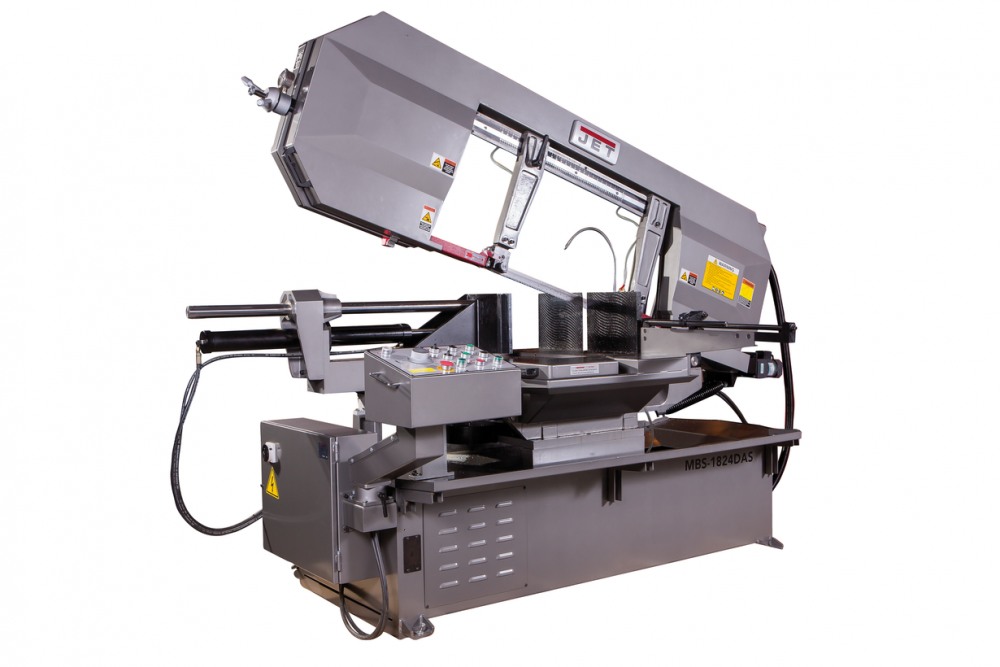

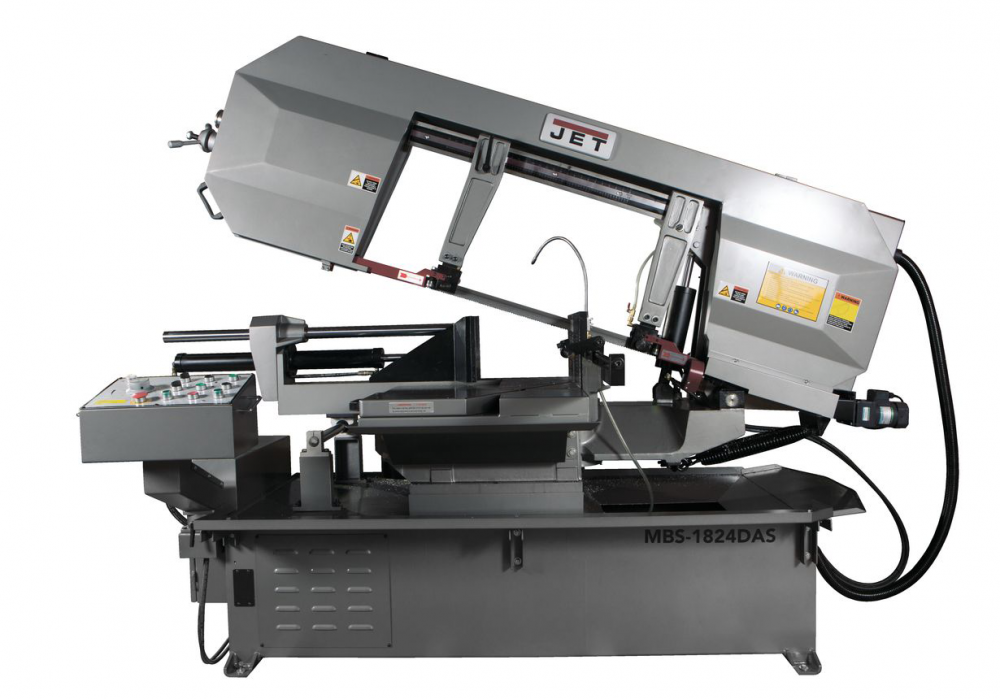

Станок JET MBS-1824DAS – мощная машина для промышленного распиливания металлических заготовок большого диаметра и сечения.
Описание
JET MBS-1824DAS – ленточнопильный станок европейского типа, предназначенный для пиления металлических заготовок в промышленности.
Агрегат способен распиливать заготовки большого сечения: круглые диаметром 295-460 мм, квадратные 295-460 мм, а также прямоугольные – 440х600 мм.

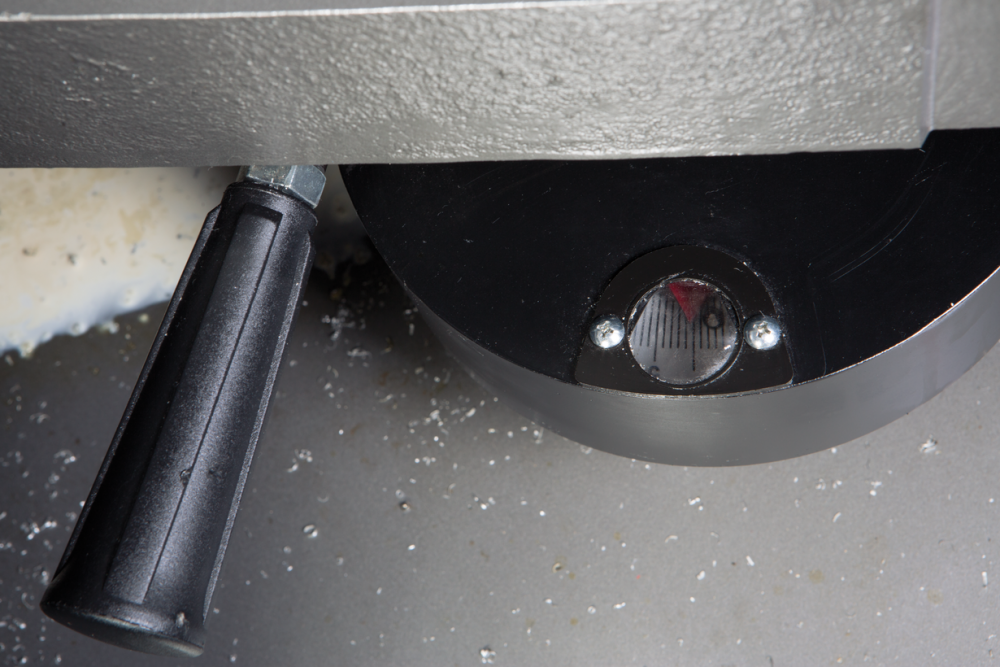

Пильная рама имеет механизм, который поворачивает ее влево и вправо на угол до 60°. Для позиционирования заготовки необходимо переустановить тиски.

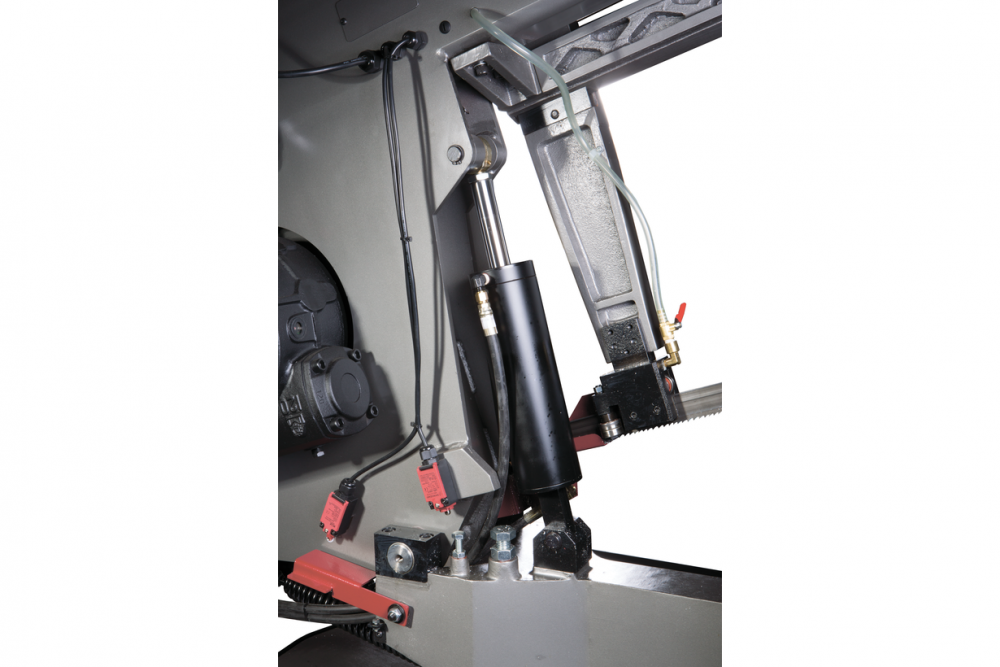

Гидравлическая система обеспечивает надежное закрепление заготовок в тисках, а также плавное движения пильной рамы.

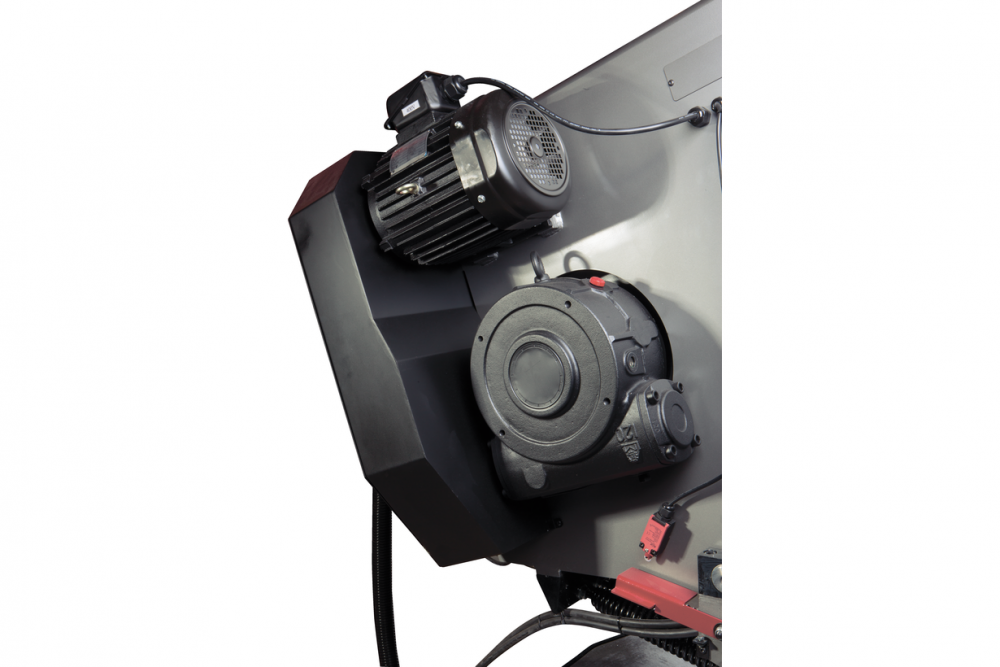

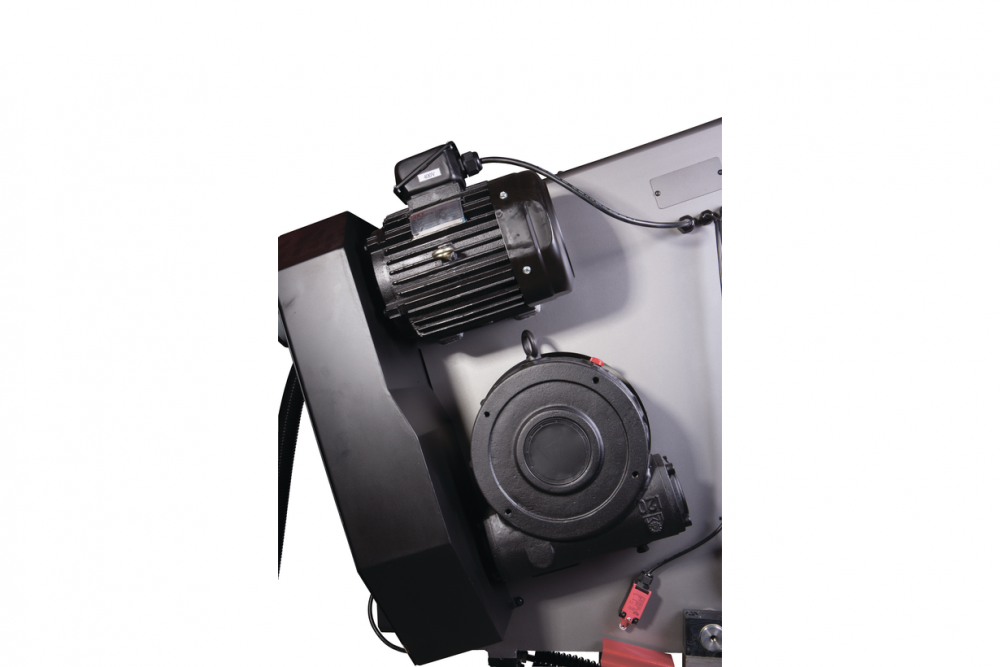

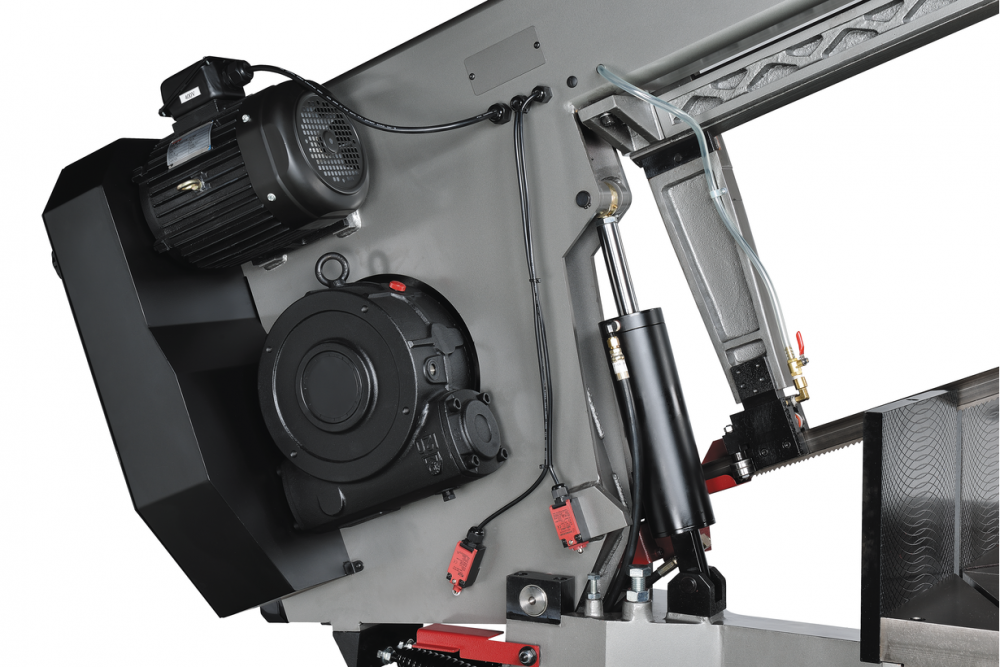

Станок имеет электрический мотор мощностью 3700 Вт, способным долго работать при высоких нагрузках. Через редуктор и вариатор он плавно приводит в движение пильную ленту. Оператор может настроить необходимую скорость в диапазоне от 26 до 80 м/мин.

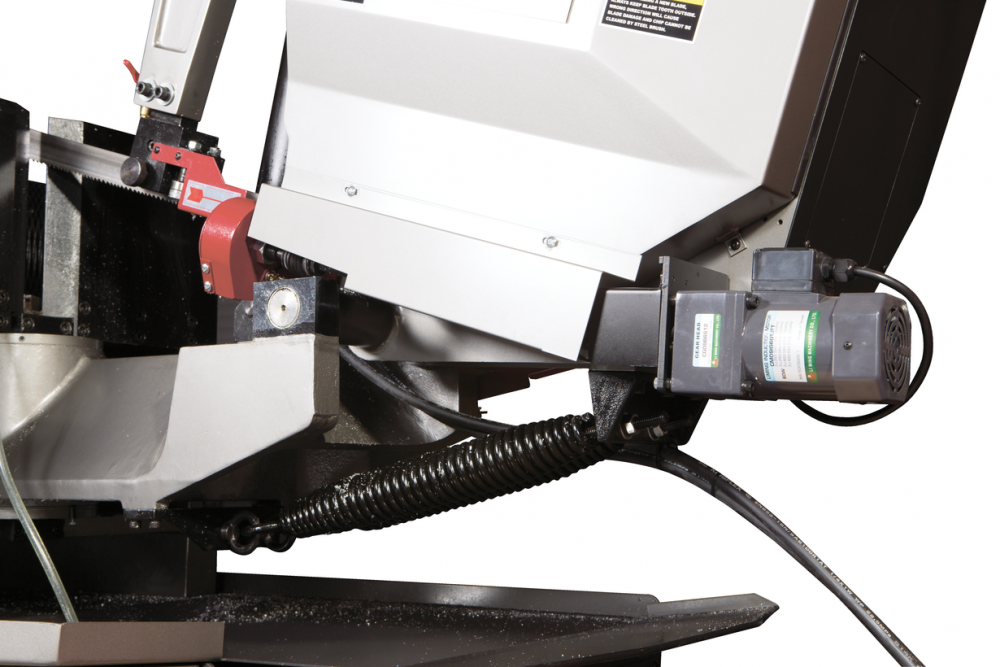

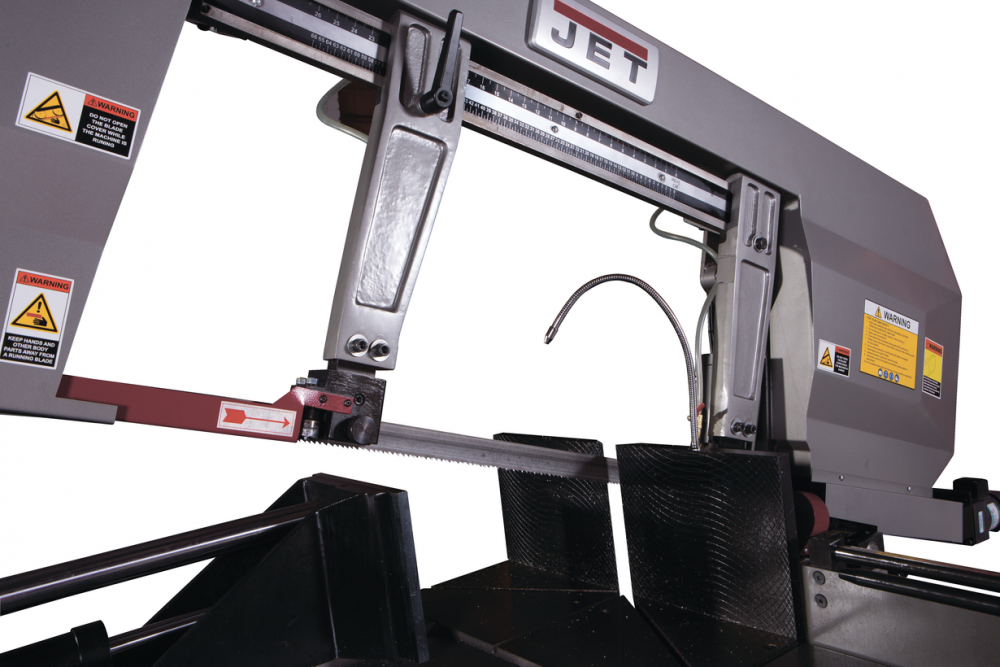

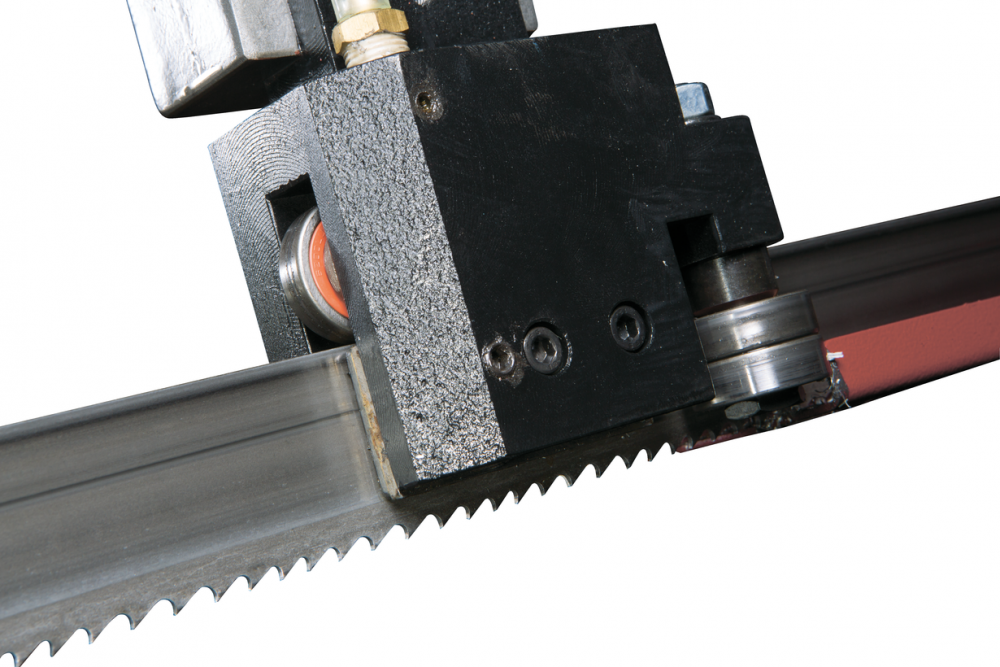

Две направляющие позволяют настроить необходимую величину прохода пилы. Также направляющие имеют подшипники, предназначенные для регулировки положения пилы относительно обрабатываемого изделия под прямым углом. Такая конструкция повышает точность пиления и качество работы, предотвращает сход полотна, а также продлевает срок годности полотна.

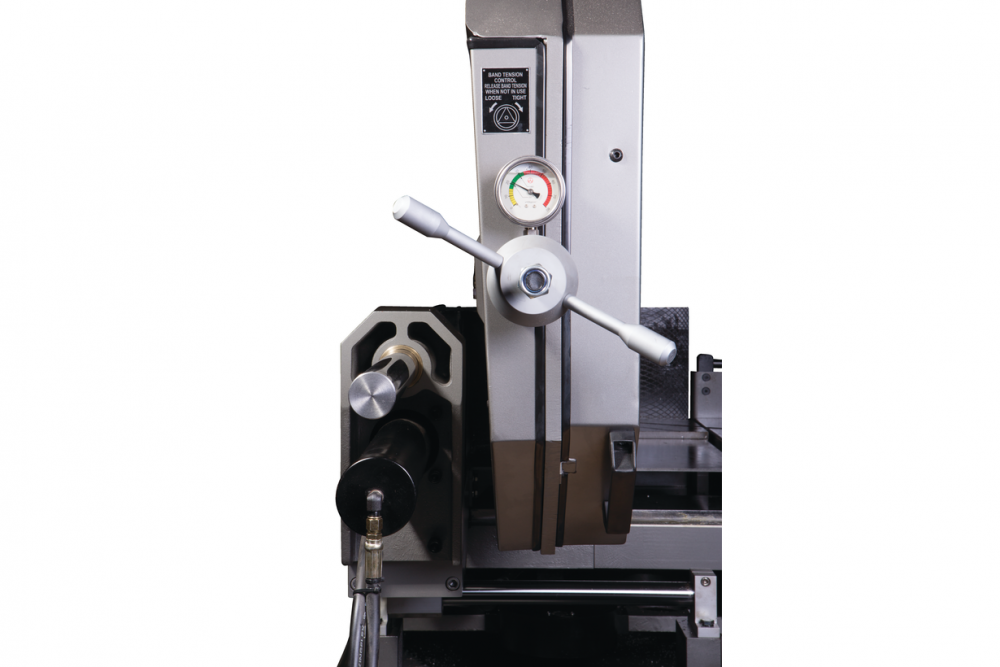

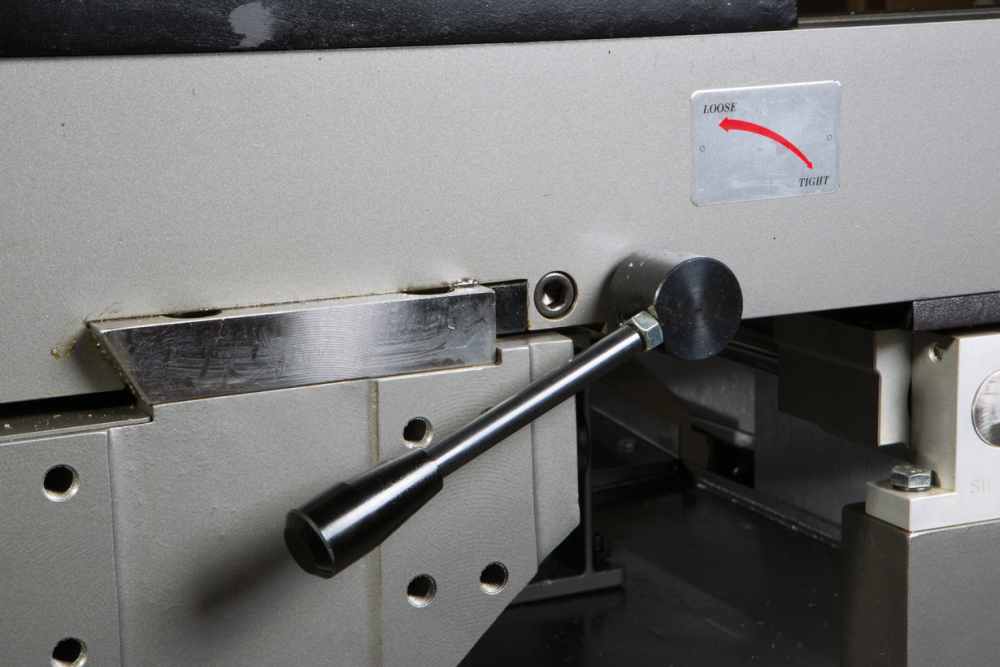

Натяжение ленточного полотна регулируется тензометром. Допустимая ширина пилы – 41 мм.
Станок имеет контроллер, в числе функций которого – управление движением пильной рамы, регулировка скорости вращения пилы и др.
Станок оснащен кордщеткой для очистки пильного полотна от стружек, устройством подачи СОЖ в рабочую зону и на направляющие, а также съемным поддоном для сбора отходов.
Особенности
- Станок европейского типа
- Поворот пильной рамы вправо и влево в диапазоне от -60° до +60°
- Полуавтоматическая система подъёма консоли на заданную высоту (после резки)
- Ширина ленточного полотна 41 мм
- Контроль натяжения полотна с помощью тензометра

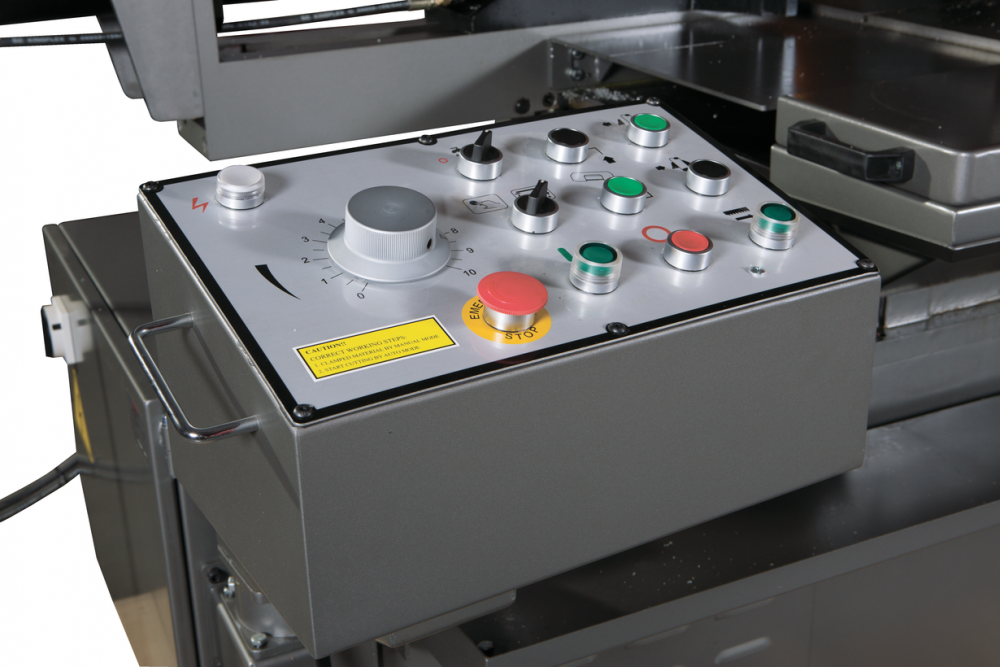

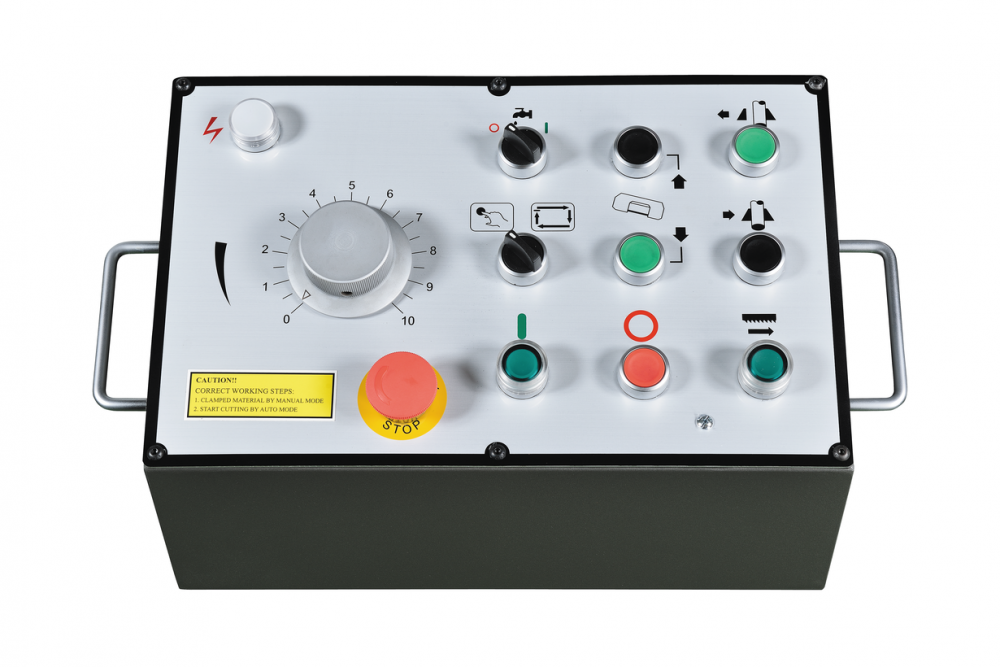

- Удобная выносная панель управления
- Мощный двигатель предназначен для работы в режиме длительной нагрузки

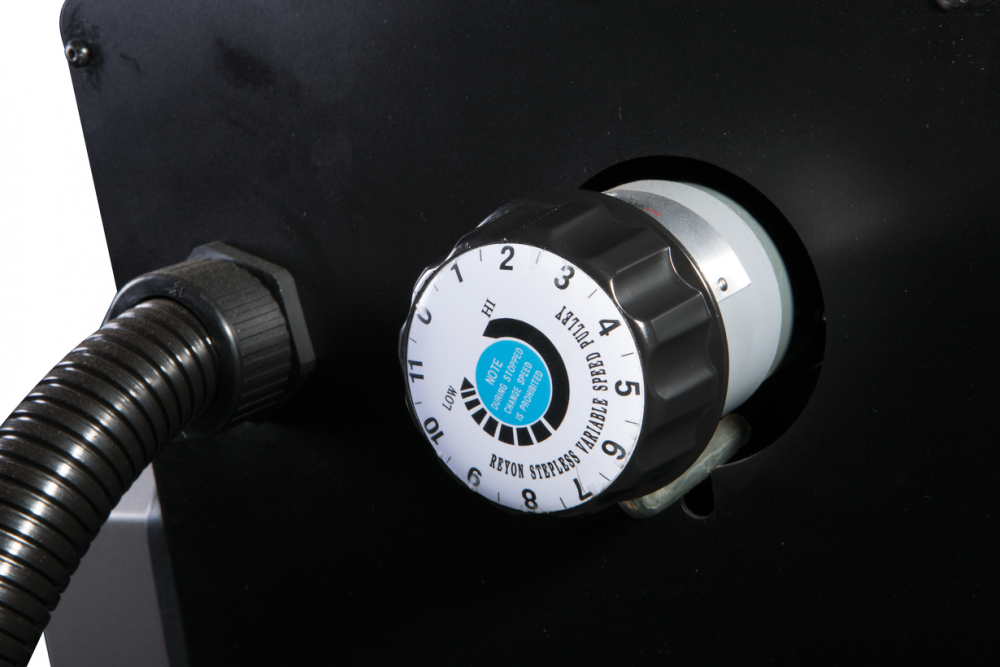

- Регулировка скорости движения ленточного полотна с помощью вариатора
- Гидравлическая система подачи обеспечивает плавное опускание консоли пилы

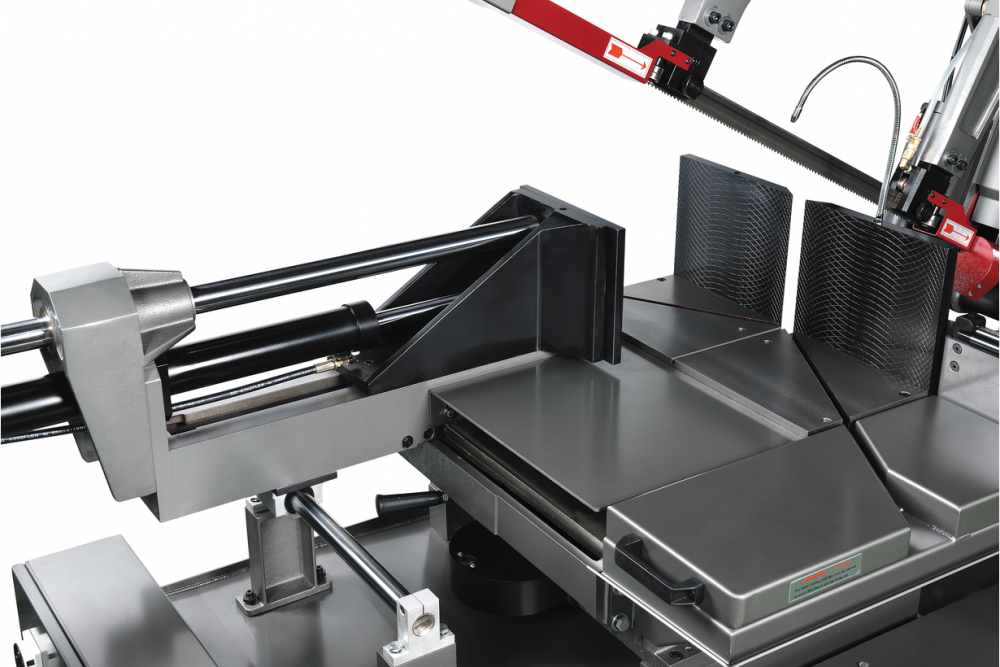

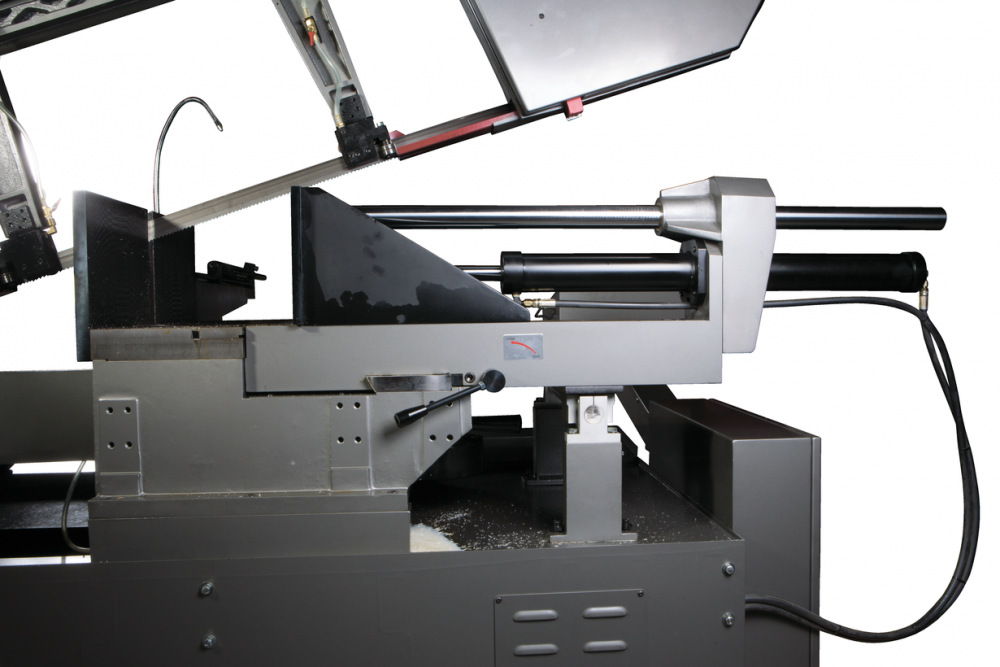

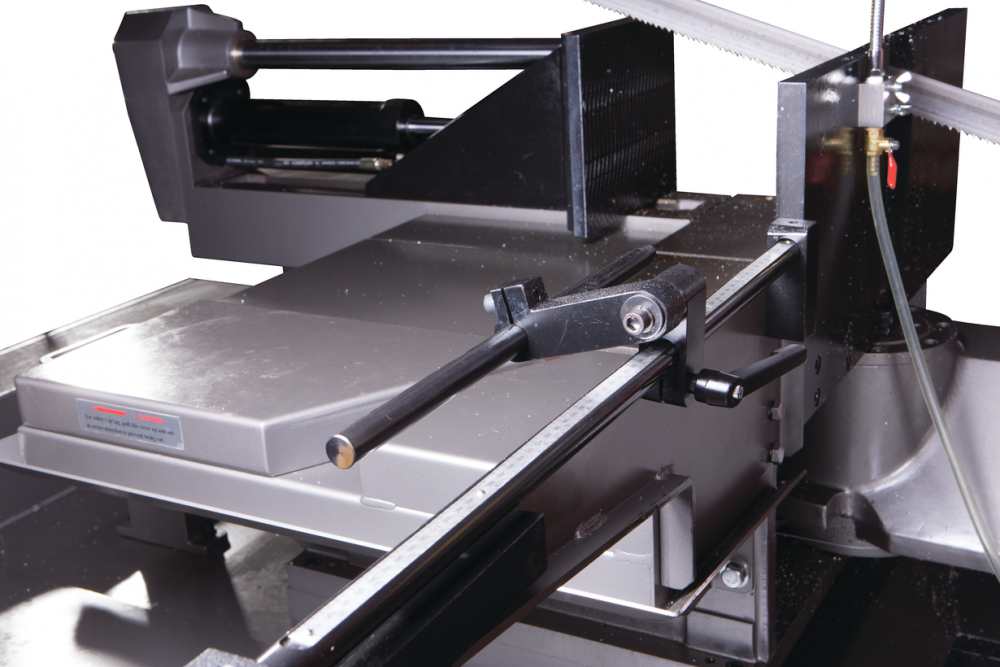

- Гидравлические тиски с переставляемой зажимной губкой тисков для изменения направления угла реза
- Регулируемый концевой упор для серийных работ
- Контейнер для сбора стружки
- Встроенная система подвода СОЖ
- Система гидравлики
Комплектация
- Биметаллическое ленточное полотно М42 41х1,3х5330 мм, 3/4 TPI
- Регулируемый концевой упор

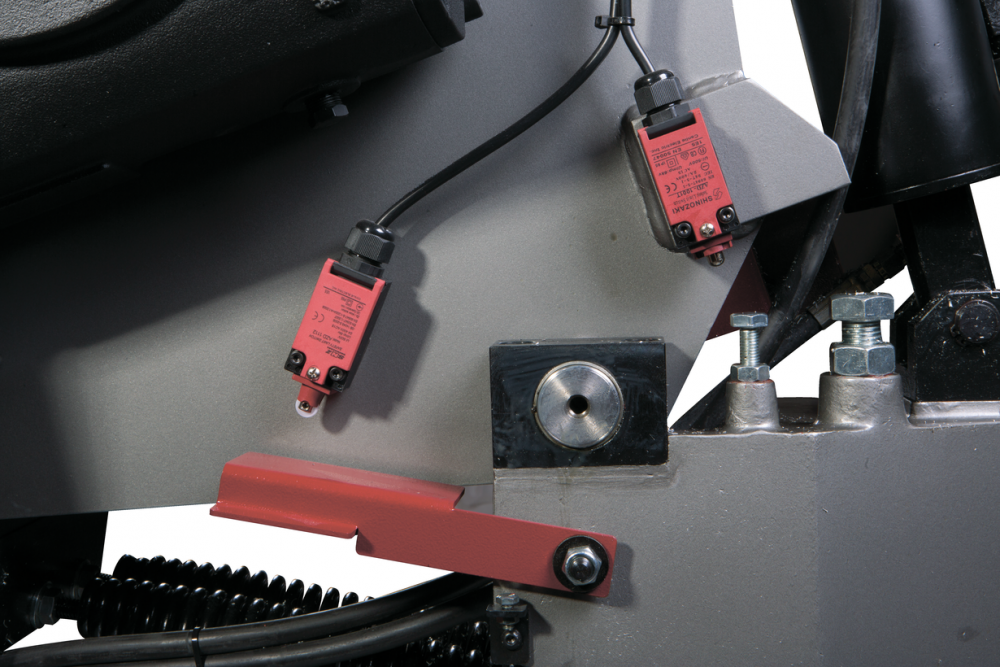

- Автоматический выключатель окончания распила
- Гидравлическая система подъема-опускания пильной рамы
- Подставка с системой подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -60°/+60° |
| Макс. Ø обработки при 90º | Ø460 мм |
| Мощность двигателя, кВт | 3,7 |
| Зона обработки при 90° | Ø460 мм, □460 мм, □440 х 600 мм |
| Зона обработки при + 45° вправо | Ø445 мм, □445 мм |
| Зона обработки при + 60° вправо | Ø295 мм, □295 мм |
| Размеры ленточного полотна | 41 х 1,3 х 5330 мм |
| Скорость движения полотна, м/мин | 26-80, плавно |
| Высота рабочего стола, мм | 885 |
| Объем бака СОЖ, л | 55 |
| Объем бака гидростанции | 15 л |
| Мощность мотора СОЖ | 0,12 кВт |
| Мощность мотора гидростанции | 0,75 кВт |
| Ширина ленточного полотна, мм | 41 |
| Длина, мм | 2830 |
| Ширина, мм | 1140 |
| Высота, мм | 1860 |
| Масса, кг | 1320 |
| Длина в упаковке, см | 283 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 186 |
| Масса в упаковке, кг | 1660 |
Характеристики
Основные характеристики
-
Масса, кг1320
-
Зона обработки при + 60°, ммØ295, □295
-
Мощность мотора гидростанции, кВт0,75
-
Мощность двигателя, кВт3,7
-
Объем бака СОЖ, л55
-
Размеры станка (Д x Ш x В), мм2830 x 1140 x 1860
-
Напряжение, В400
-
Высота рабочего стола, мм885
-
Макс. Ø обработки при 90º, мм460
-
Зона обработки при 90°, ммØ460, □460, □440 х 600
-
Зона обработки при + 45°, ммØ445, □445
-
Размеры ленточного полотна, мм41 х 1,3 х 5330
-
Скорость движения полотна, м/мин26-80, плавно
-
Мощность мотора СОЖ, кВт0,12
-
Резка под углом (Диапазон поворота пильной рамы)-60°/+60°
-
Ширина ленточного полотна, мм41
-
Объем бака гидростанции, л15
