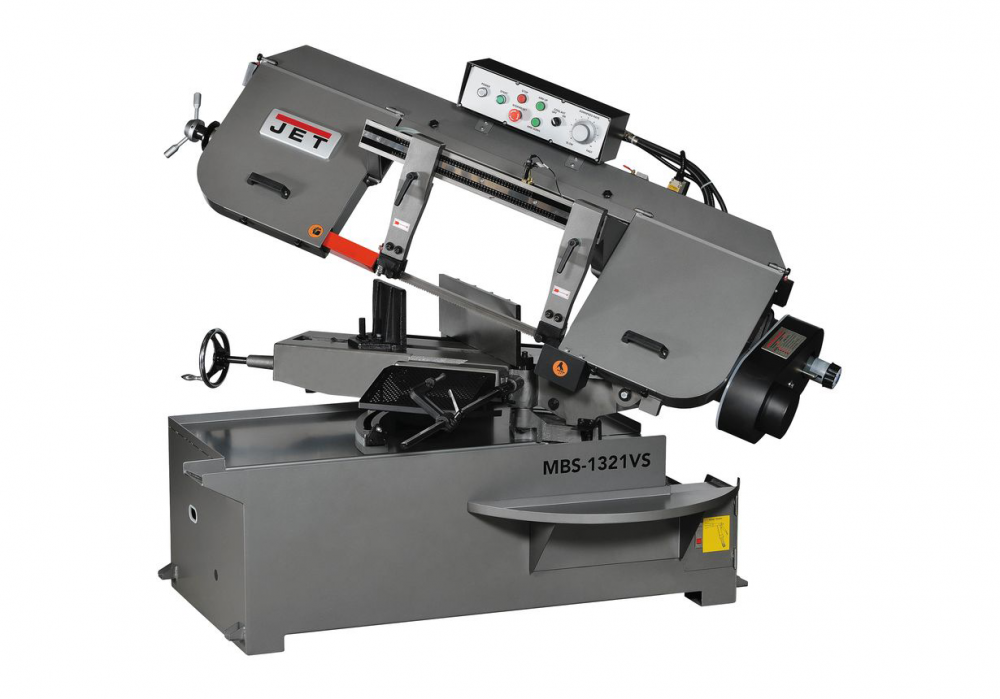

Ленточнопильный станок JET MBS-1321VS
Артикул: 50000440T
Станок JET MBS-1321VS – компактная и высокопроизводительная машина для распиливания металлических заготовок большого диаметра и сечения.
Описание
JET MBS-1321VS – промышленный ленточнопильный станок европейского типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для распиливания металлических заготовок в полуавтоматическом режиме.

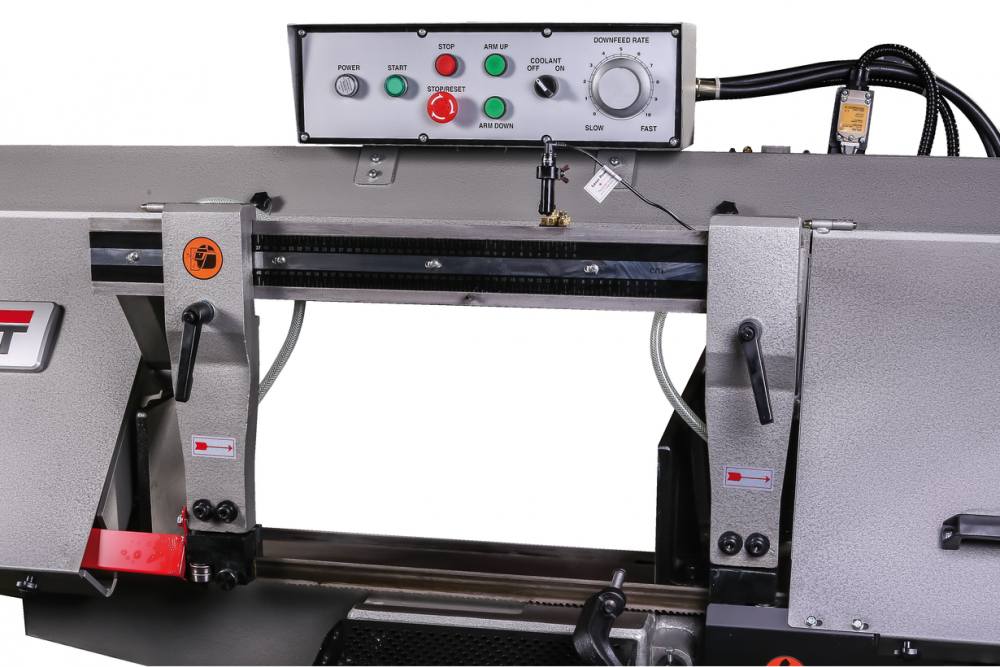

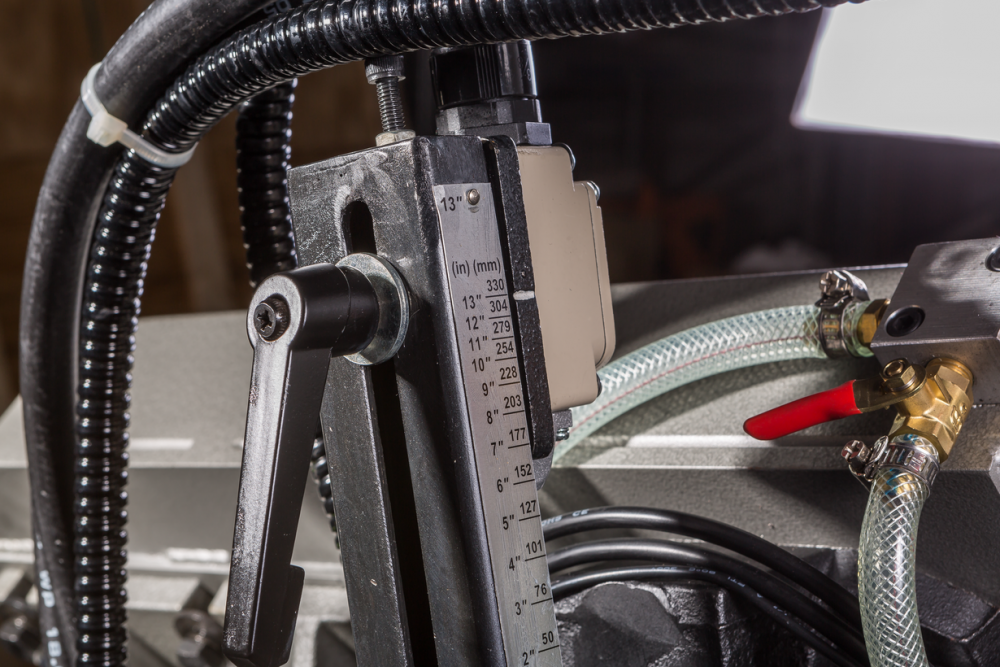

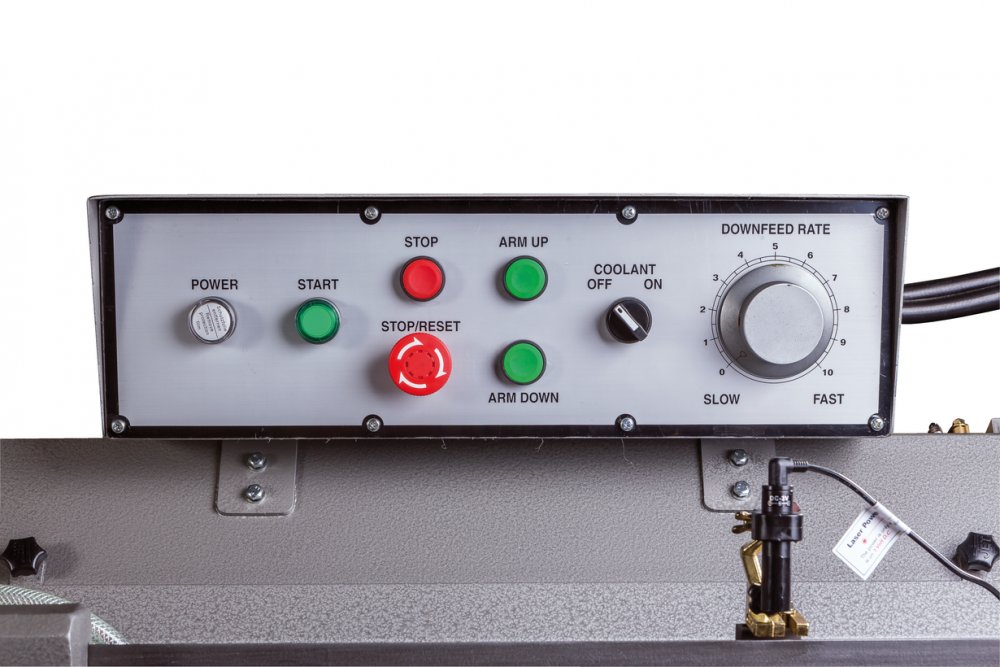

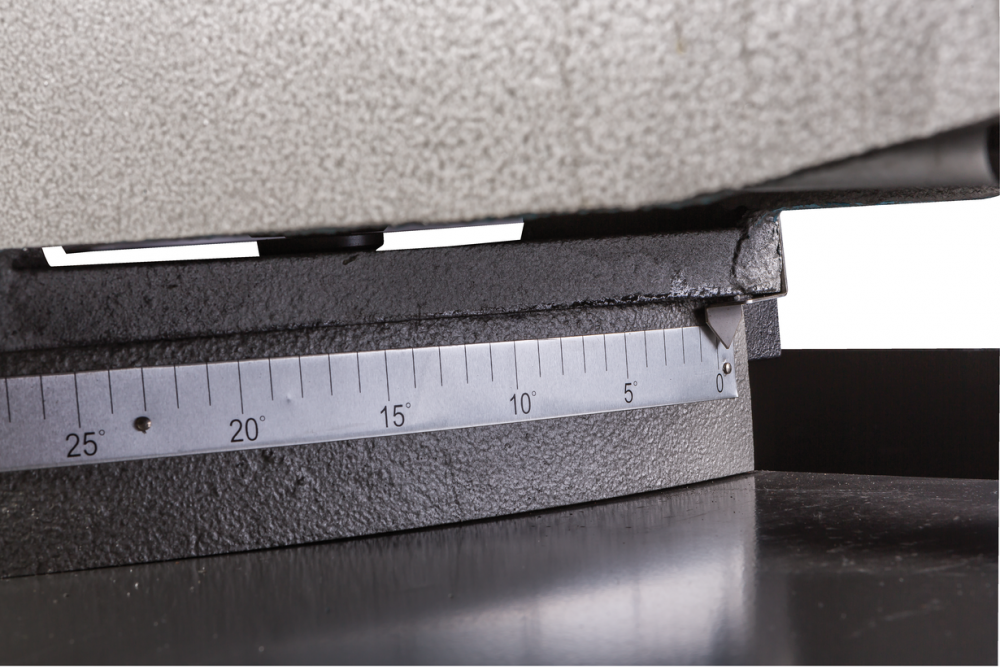

Угол распила регулируется путем поворота пильной рамы от 0° до 45° – для удобства нанесена угловая шкала. Консоль плавно опускается на заготовку гидравлической системой с заданной на пульте управления скоростью. По завершении операции рама поднимается автоматически на установленную оператором высоту.

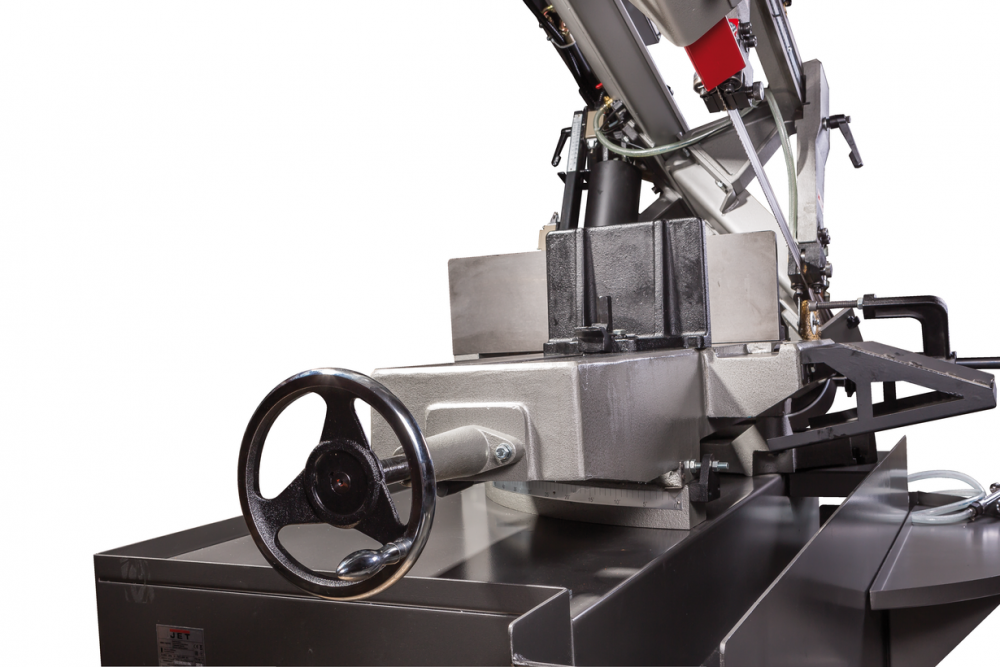

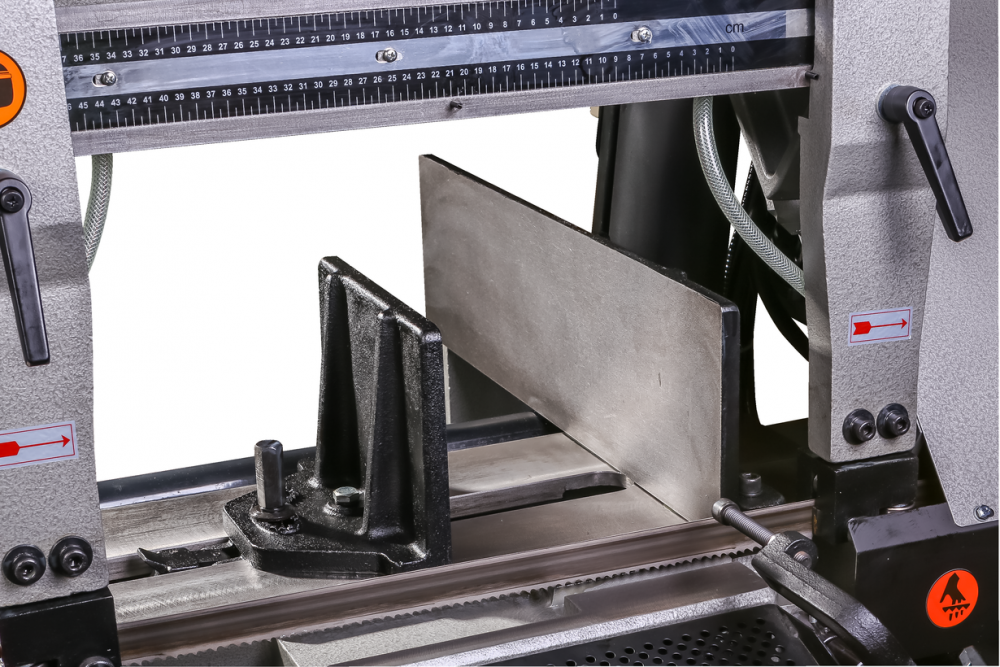

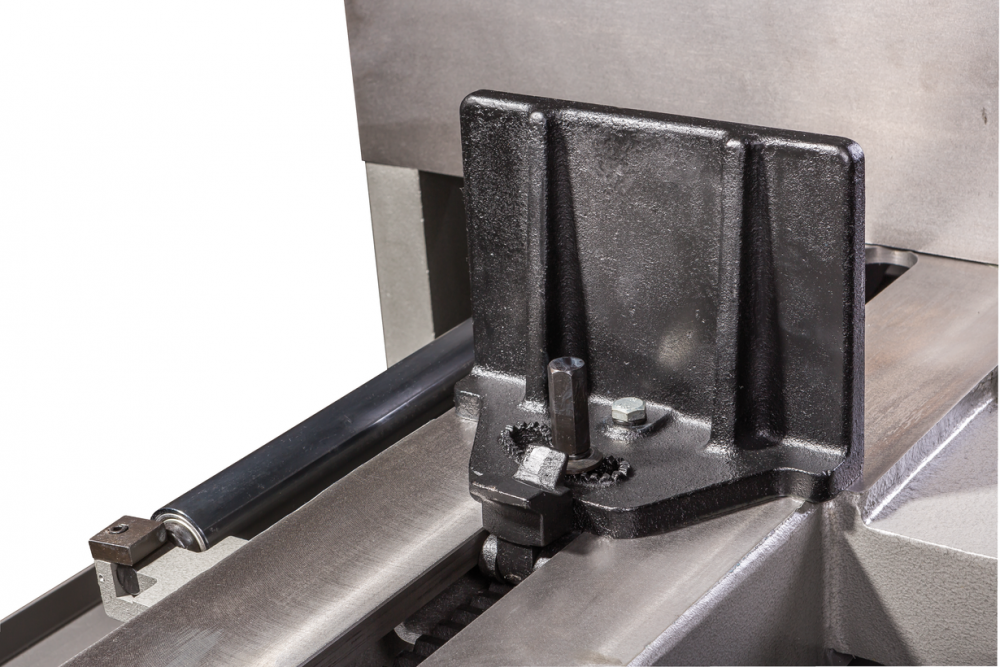

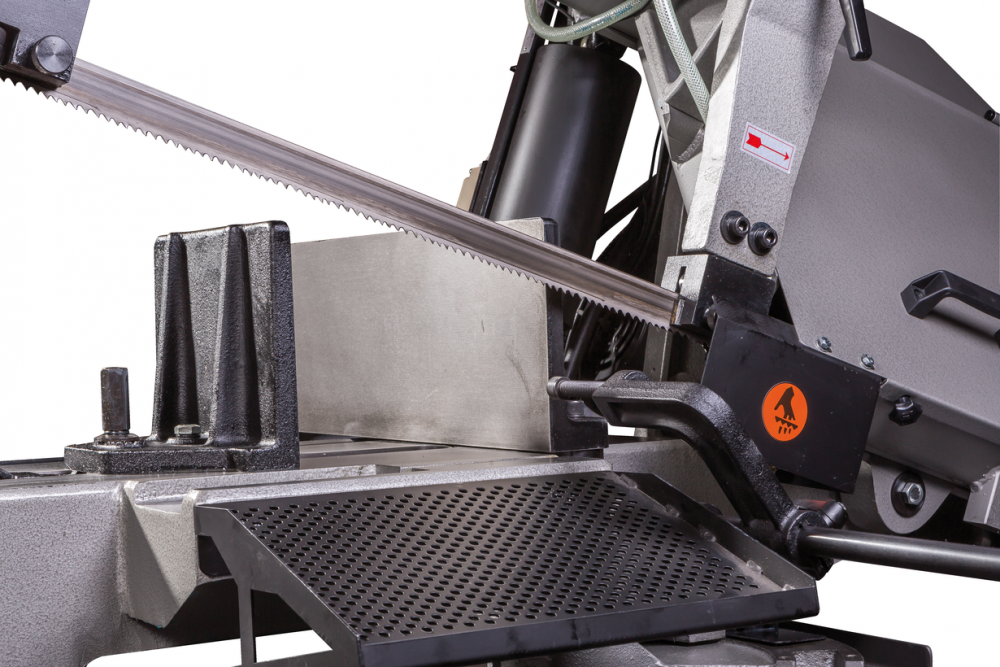

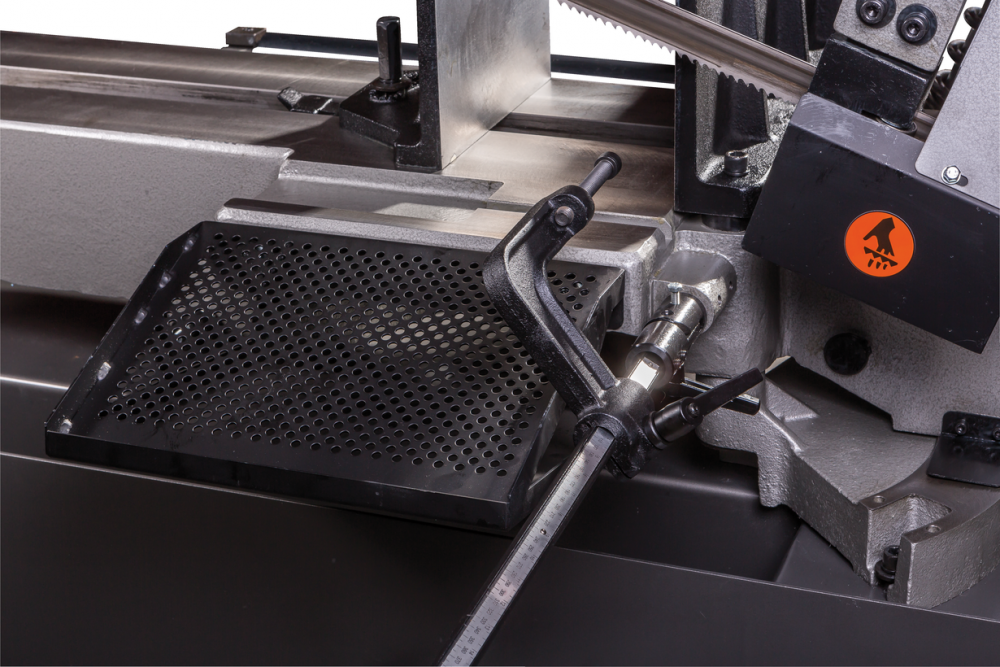

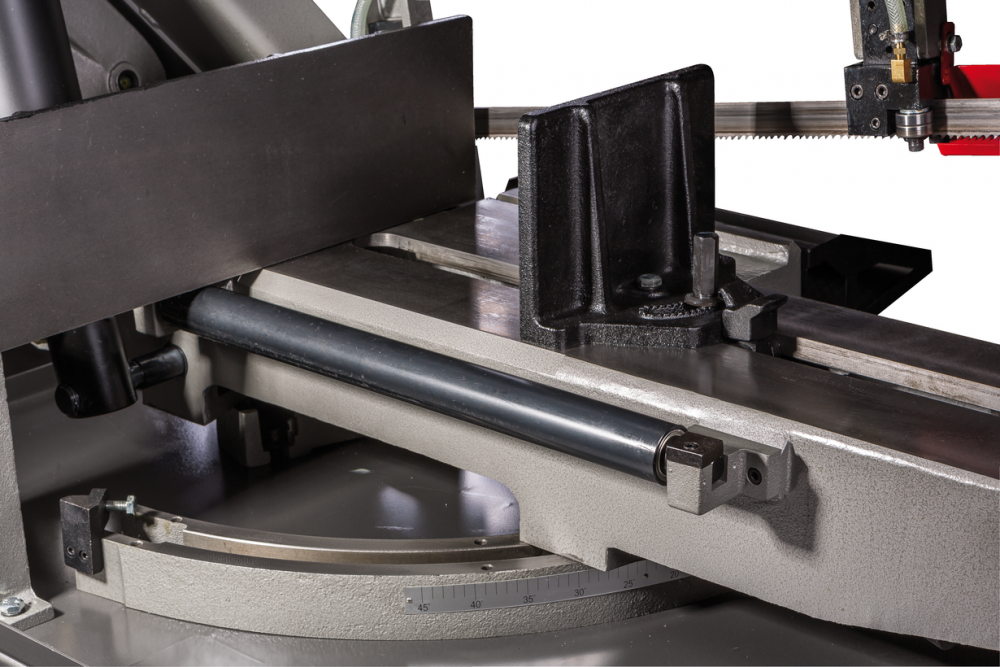

Заготовка фиксируется тисками с ручным управлением. Предусмотрена система быстрого перемещения зажимной губки.

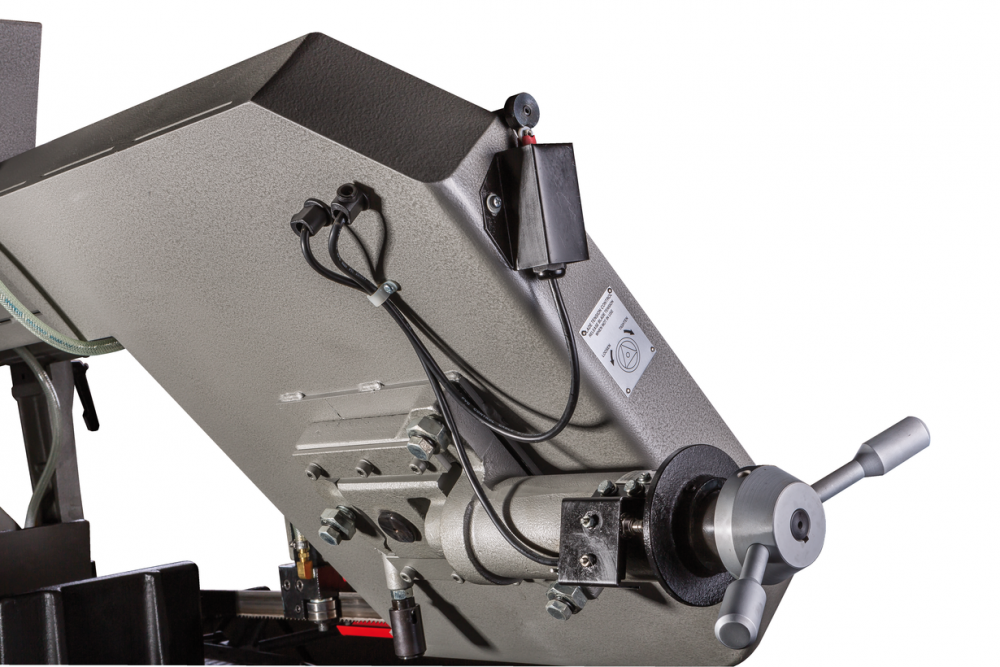

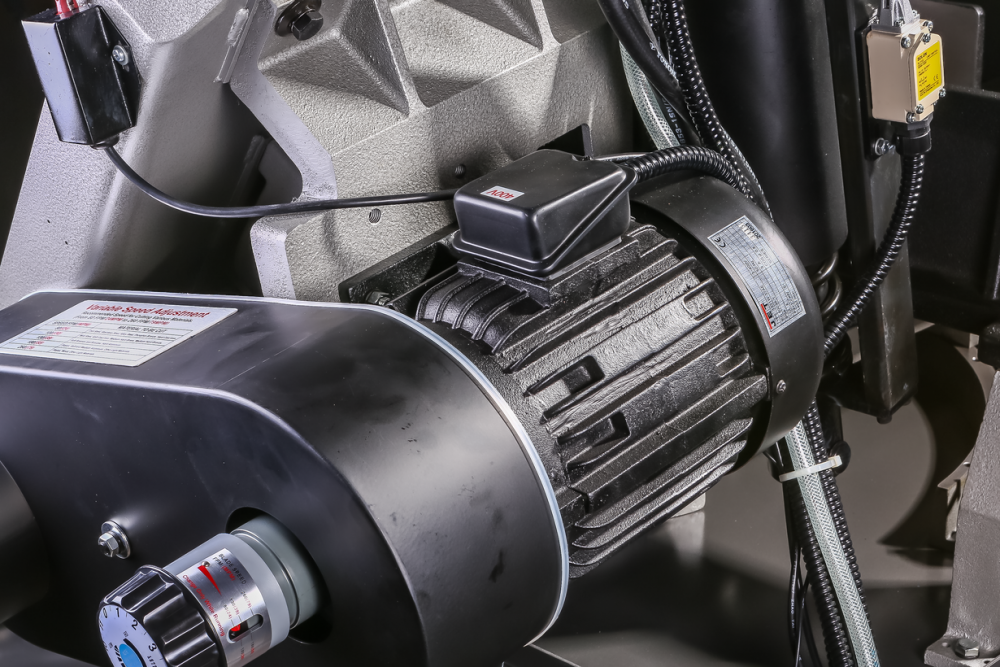

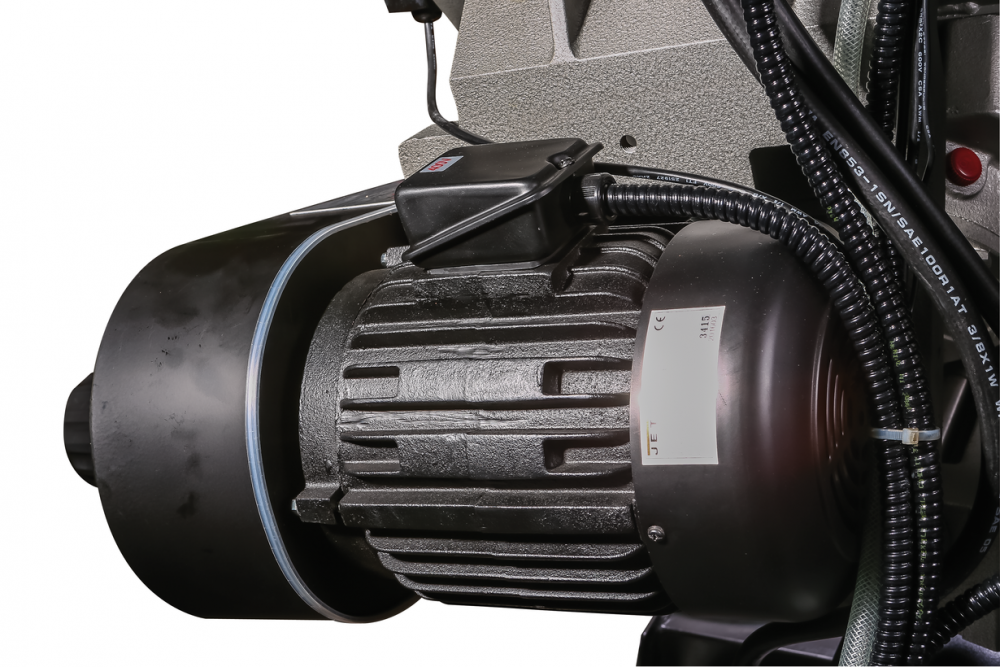

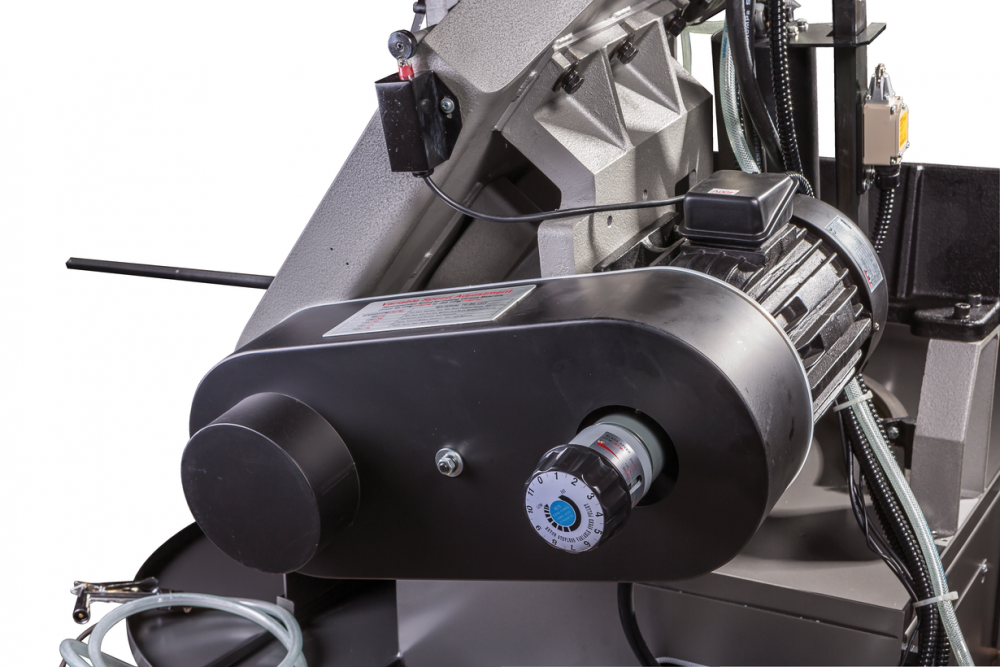

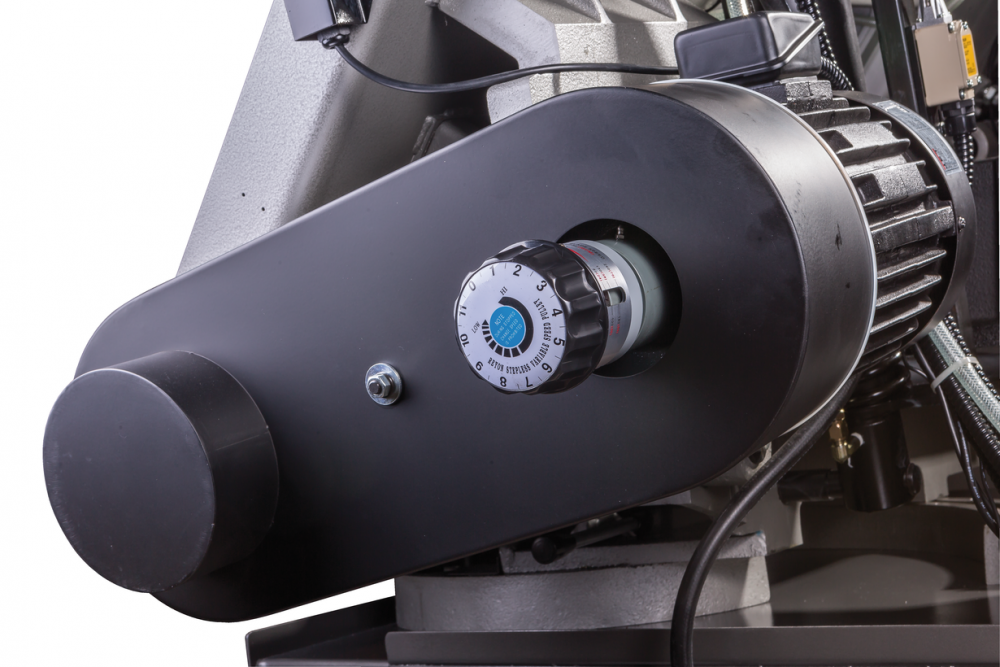

Станок имеет электрический мотор мощностью 2,2 кВт. Скорость движения ленточной пилы плавно регулируется клиновым вариатором, ручка которого установлена на шкиве. Оператор может настроить необходимую скорость в диапазоне от 20 до 80 м/мин.

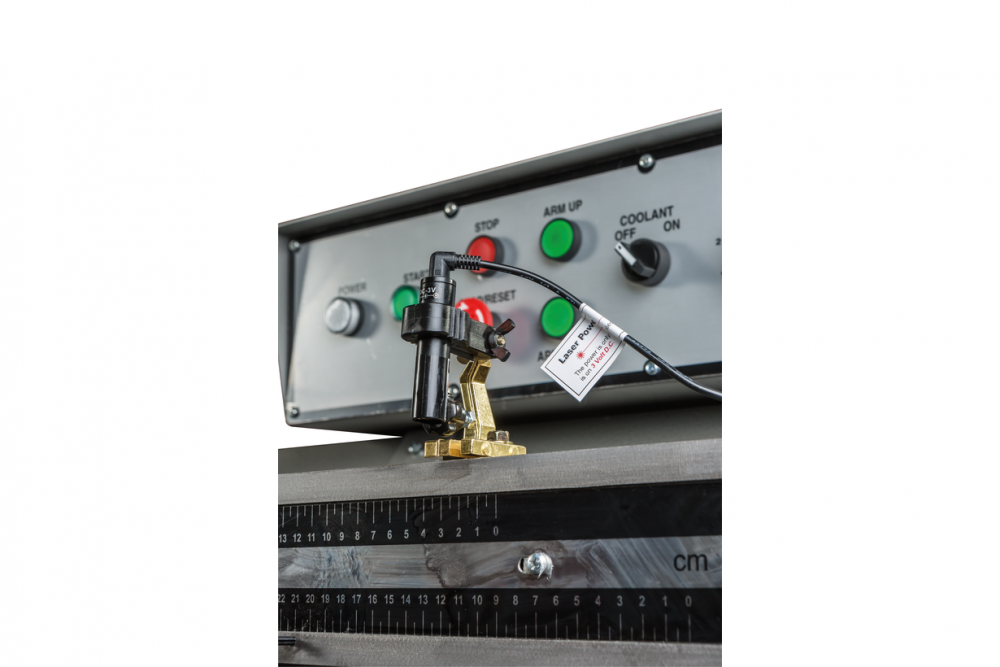

Станок оснащен системой безопасности, индикатором натяжения пильного полотна, двухточечным устройством подачи СОЖ, а также лазерным указателем для быстрого позиционирования заготовки. Предусмотрен удобный доступ к основным узлам агрегата для их чистки и технического обслуживания.
Комплектация
- Биметаллическое ленточное полотно М42 34х1,1х4100 мм, 3/4TPI

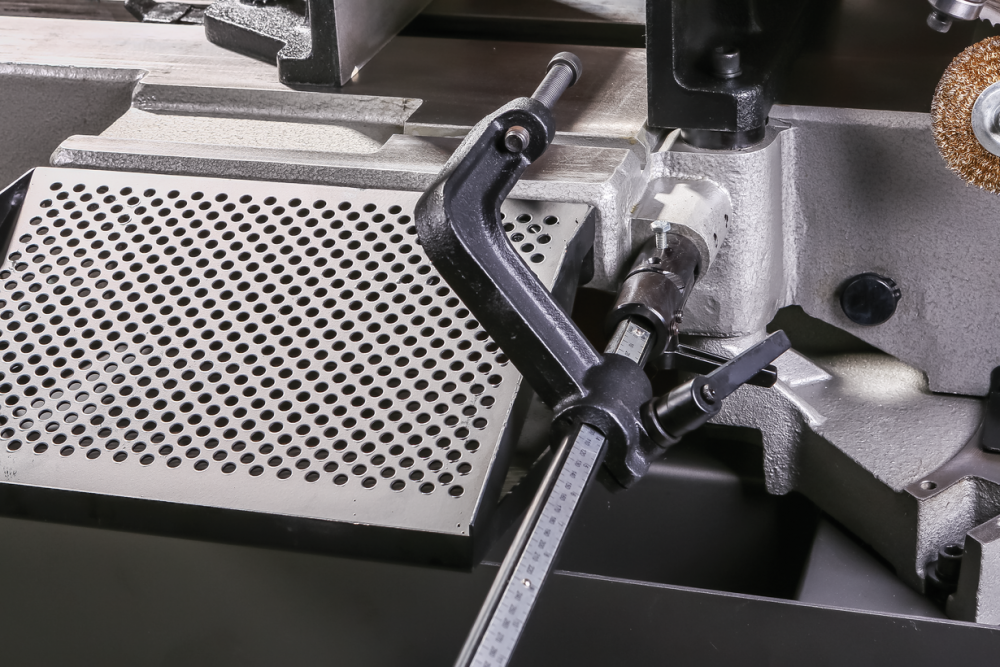

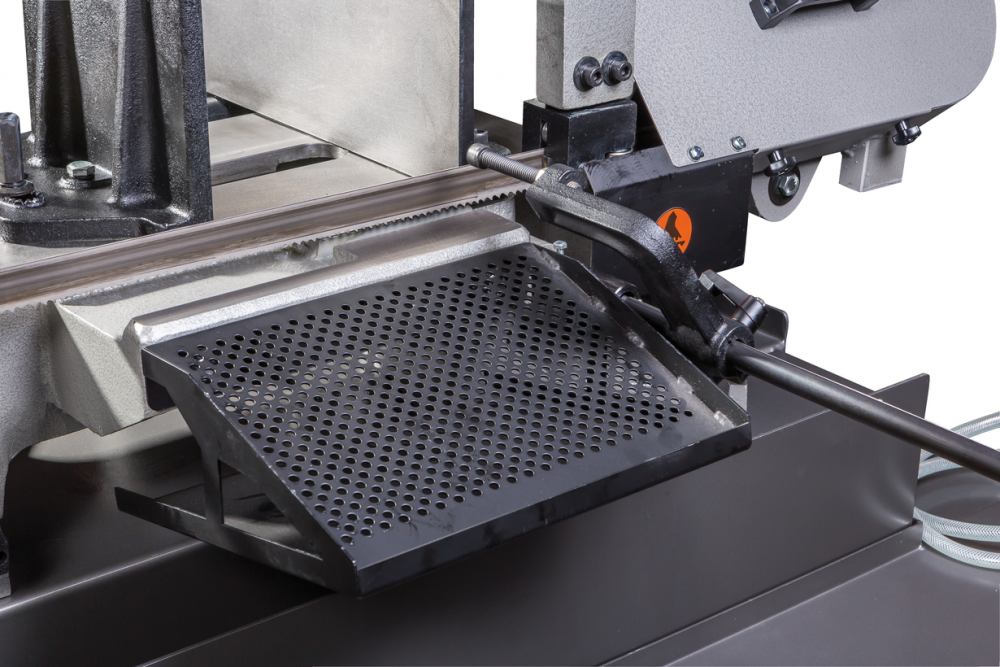

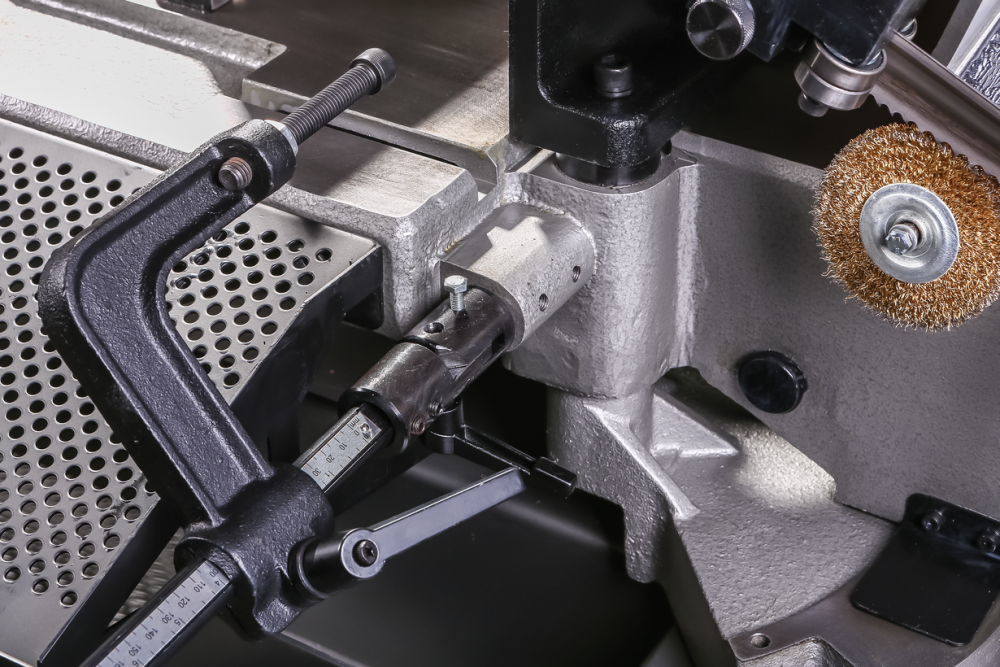

- Регулируемый концевой упор

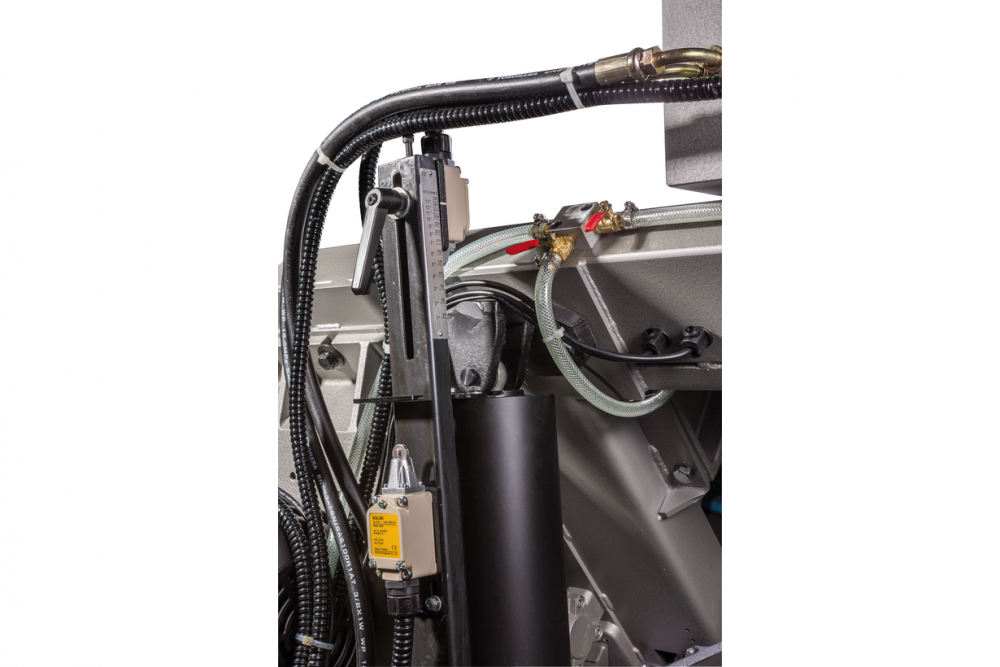

- Гидравлическая система подъёма/опускания пильной рамы
- Ременный привод с вариатором

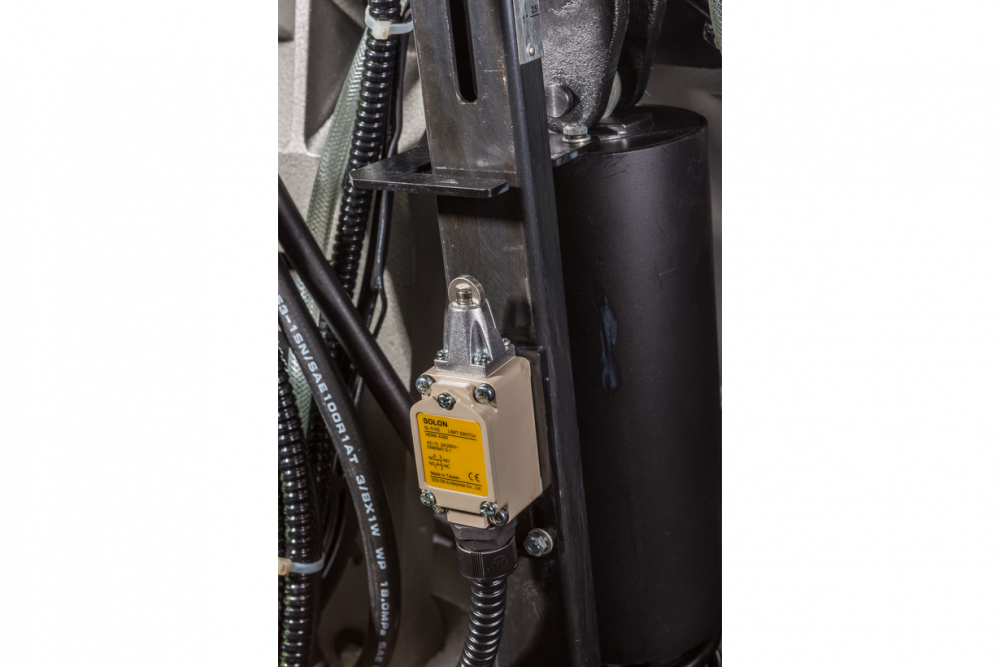

- Автоматический выключатель окончания распила

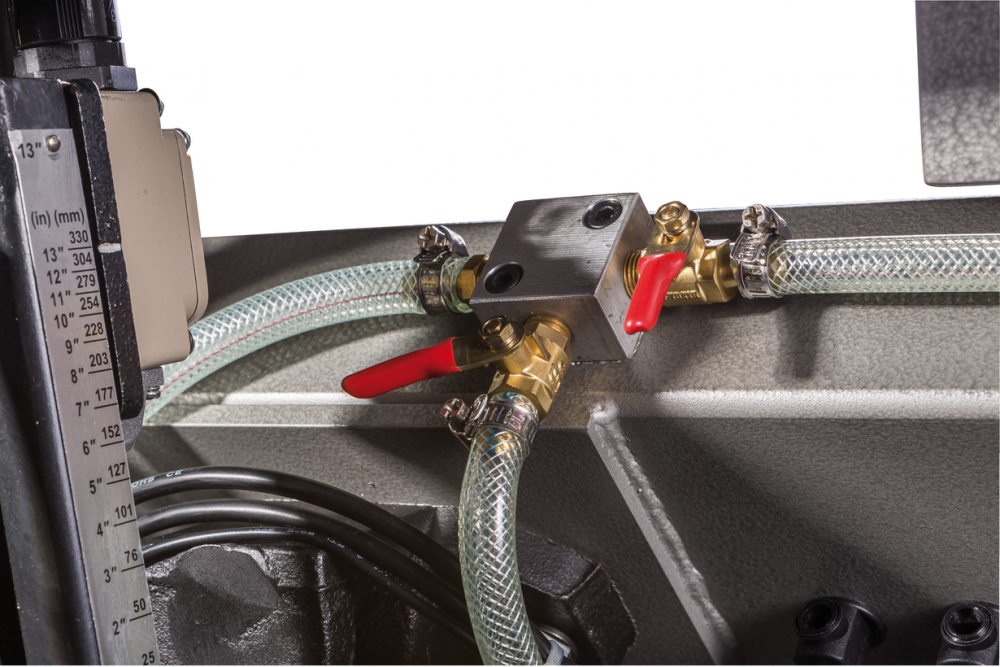

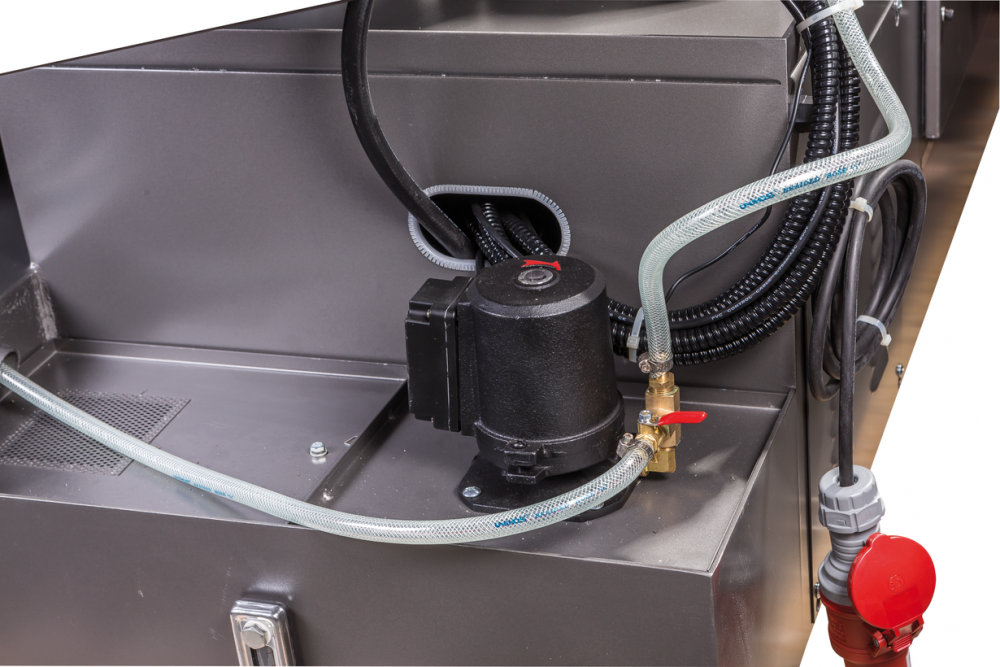

- Система подвода СОЖ

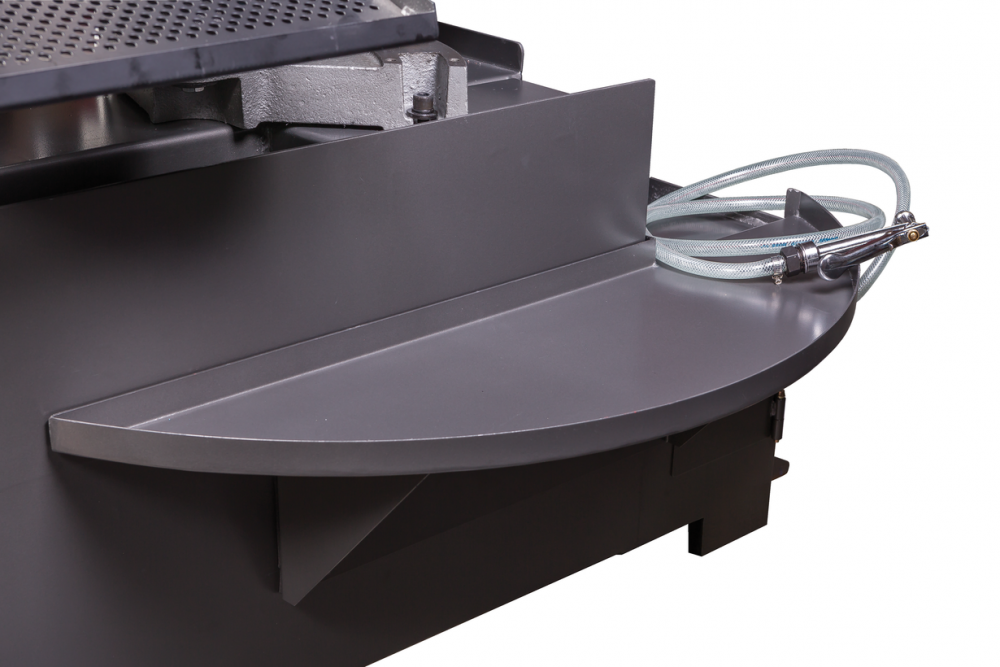

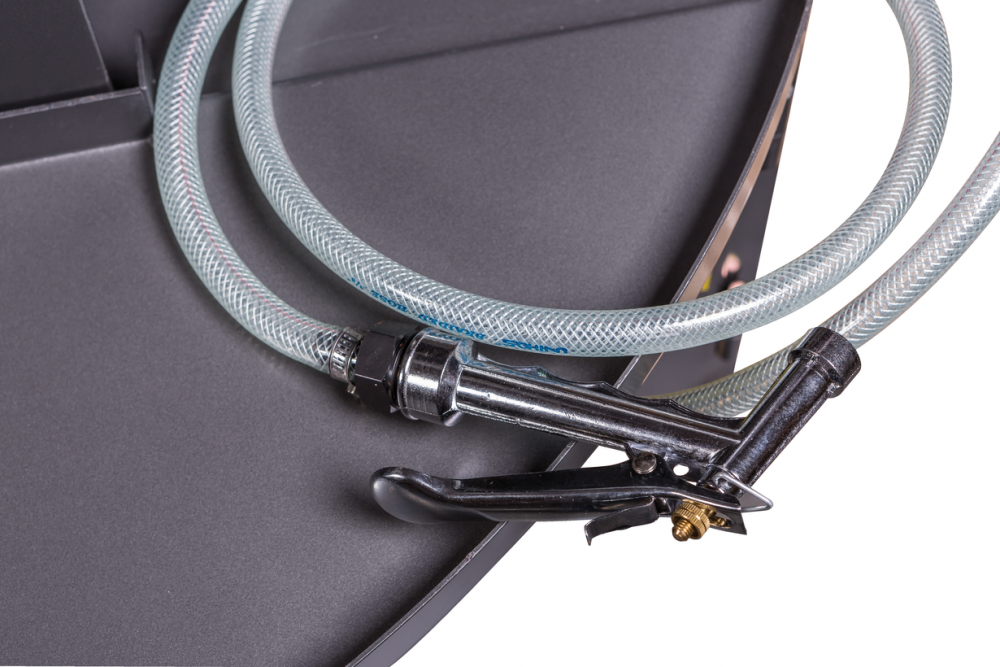

- Дополнительный подвод СОЖ гибким шлангом

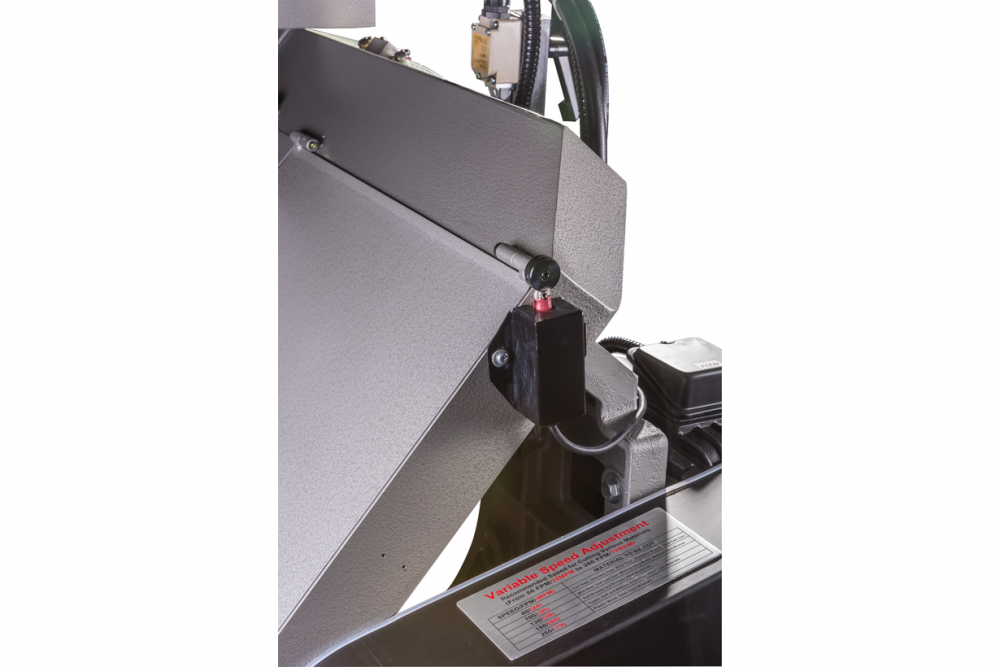

- Концевые выключатели крышек
- Световой указатель линии распила
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°-45° |
| Макс. Ø обработки при 90º | Ø330 мм |
| Мощность двигателя, кВт | 2,2 |
| Зона обработки при 90° | Ø330 мм, □330х480 мм, □225х530 мм |
| Зона обработки при + 45° вправо | Ø275 мм, □330х275 мм |
| Размеры ленточного полотна | 34 х 1,1 х 4100 мм |
| Скорость движения полотна, м/мин | 20-80, плавно |

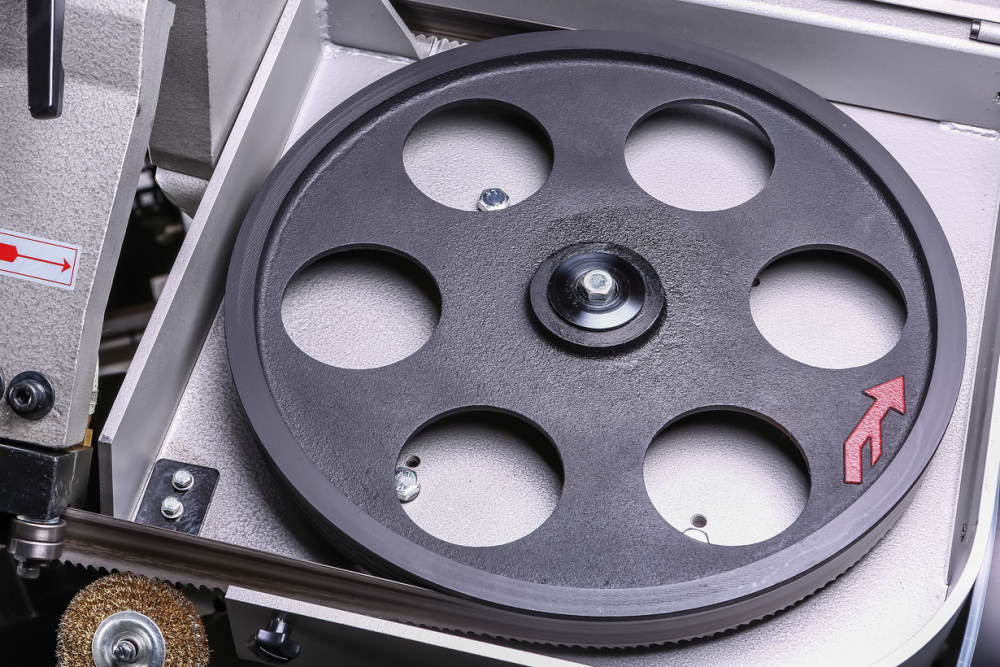

| Диаметр шкивов, мм | 458 мм |
| Высота рабочего стола, мм | 812 |
| Объем бака СОЖ, л | 23 |
| Ширина ленточного полотна, мм | 34 |
| Длина, мм | 2130 |
| Ширина, мм | 825 |
| Высота, мм | 1100 |
| Масса, кг | 750 |
| Длина в упаковке, см | 228,35 |
| Ширина в упаковке, см | 93,98 |
| Высота в упаковке, см | 149,86 |
| Масса в упаковке, кг | 860 |
Характеристики
Основные характеристики
-
Масса, кг750
-
Мощность двигателя, кВт2,2
-
Объем бака СОЖ, л23
-
Размеры станка (Д x Ш x В), мм2130 x 825 x 1100
-
Напряжение, В400
-
Высота рабочего стола, мм812
-
Диаметр шкива, мм458
-
Макс. Ø обработки при 90º, мм330
-
Зона обработки при 90°, ммØ330, □330х480, □225х530
-
Зона обработки при + 45°, ммØ275, □330х275
-
Размеры ленточного полотна, мм34 х 1,1 х 4100
-
Скорость движения полотна, м/мин20-80, плавно
-
Резка под углом (Диапазон поворота пильной рамы)0°-45°
-
Ширина ленточного полотна, мм34
