Описание

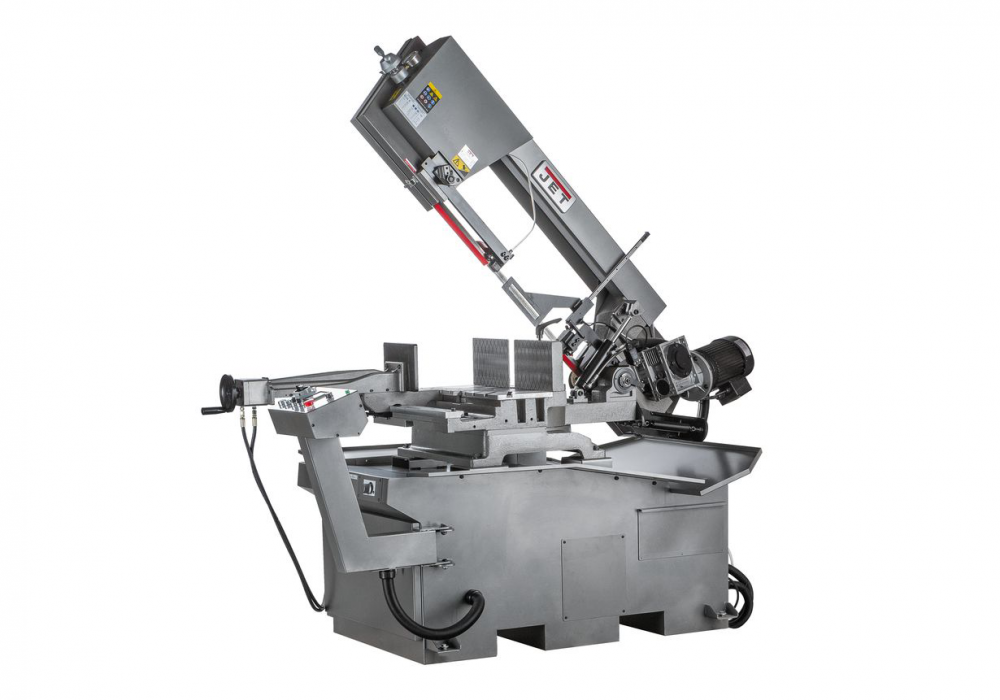

JET MBS-1214VDAS – промышленный ленточнопильный станок европейского типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для распиливания металлических заготовок в полуавтоматическом режиме.

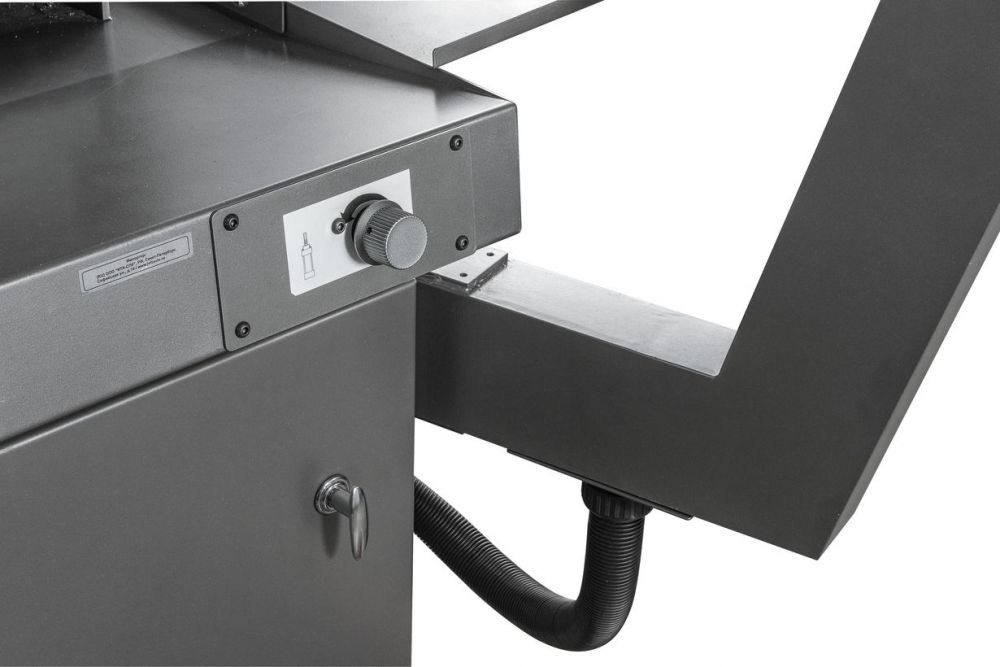

Пильная рама имеет гидравлическую систему, которая плавно поднимает и опускает раму с заданной оператором скоростью (регулятор находится на пульте управления). Датчик холостого хода ускоряет движение пильной рамы к заготовке, увеличивая тем самым объем выпускаемой продукции.

Пильная рама установлена на упорном подшипнике, который обеспечивает легкий и плавный поворот в угловом диапазоне от -45° до +60°. Для наиболее используемых углов в столе проделаны пазы, по которым перемещается пильное полотно.

Гидравлический привод автоматически поднимает пильную раму по завершении распила и разжимает губки тисков, чтобы передвинуть заготовку и продолжить работу в полуавтоматическом режиме.

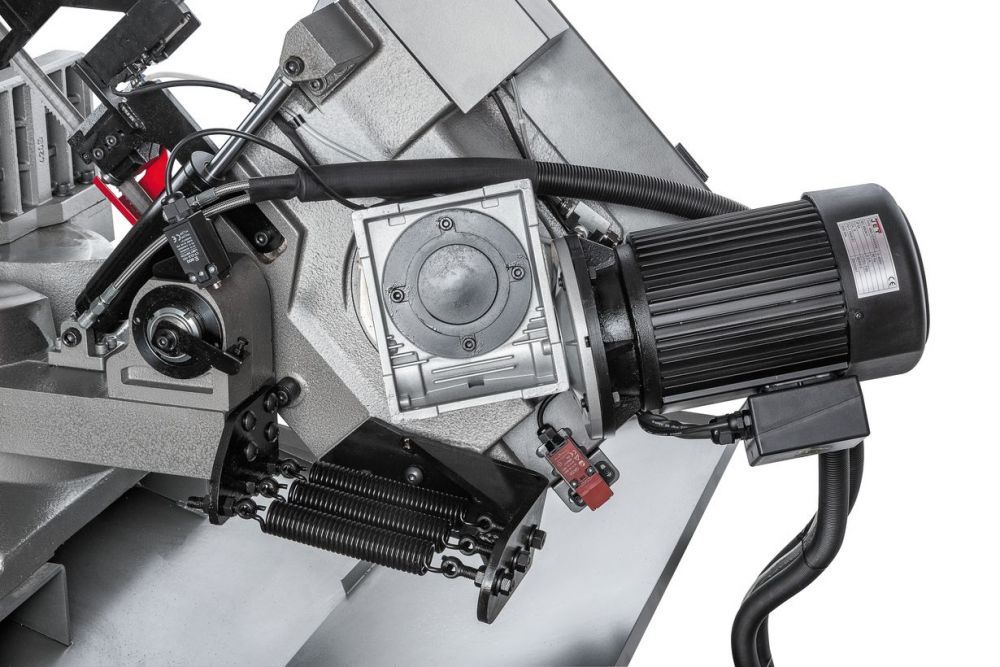

Асинхронный мотор с редуктором имеет высокую мощность и эффективно передает крутящий момент. Двигатель имеет инверторное управление для поддержания постоянной скорости пилы при изменяющейся нагрузке. Система оснащена регулятором, который плавно настраивает необходимую скорость. Это значительно повышает производительность труда и качество изделий, а также обеспечивает стабильную работу машины при круглосуточной эксплуатации.

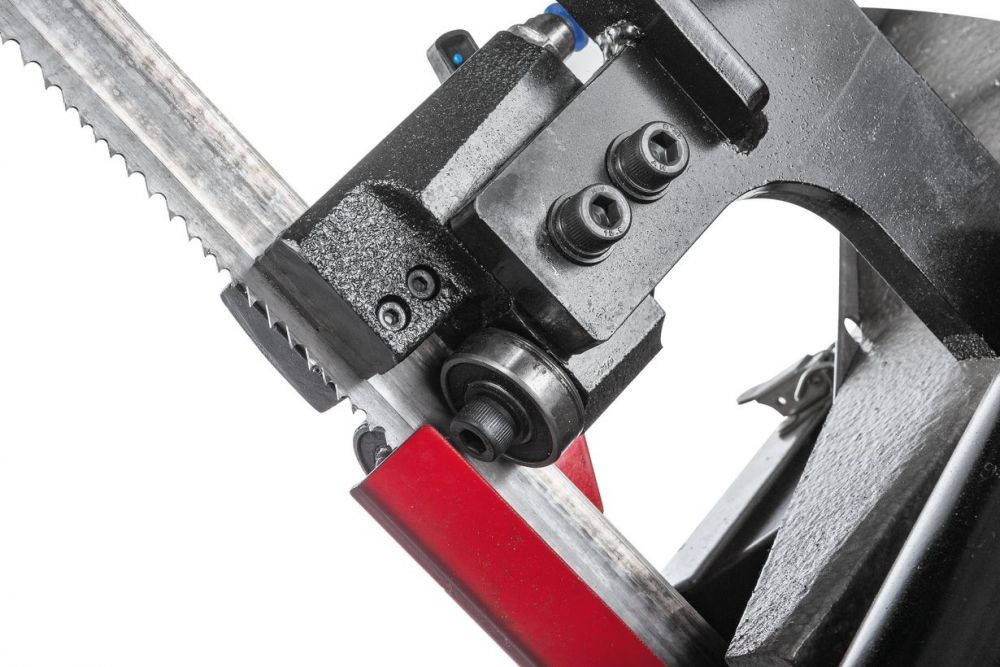

Перпендикулярная резка заготовок различного сечения возможна благодаря регулируемой направляющей, которая имеет блоки из твердого сплава. Также данный элемент продлевает срок службы пильного полотна.

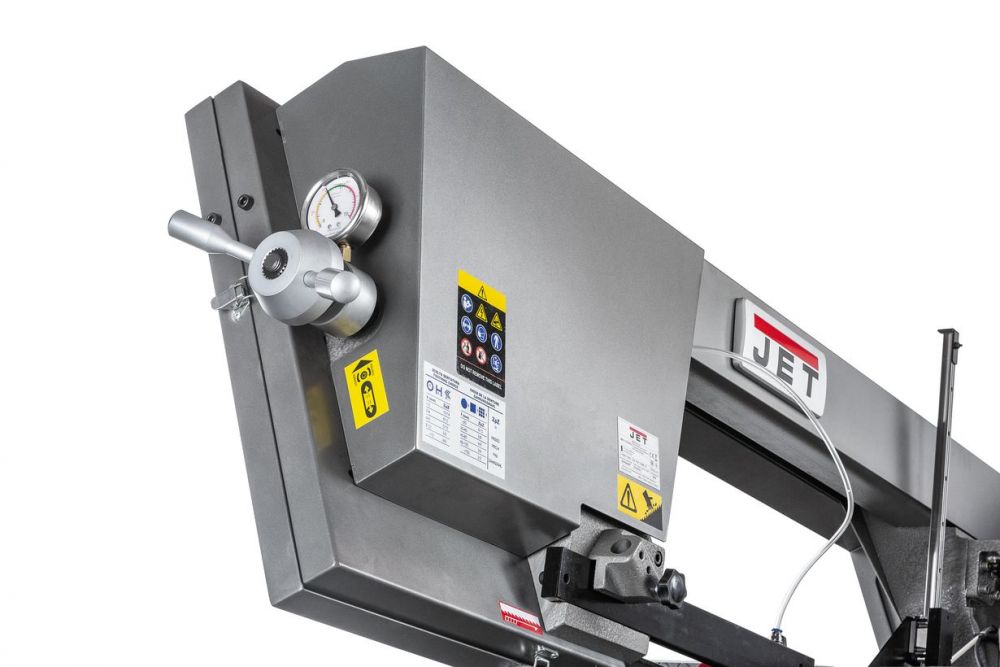

Натяжение полотна регулируется тензометром и рычагом. Предусмотрена система аварийного отключения станка при обрыве.

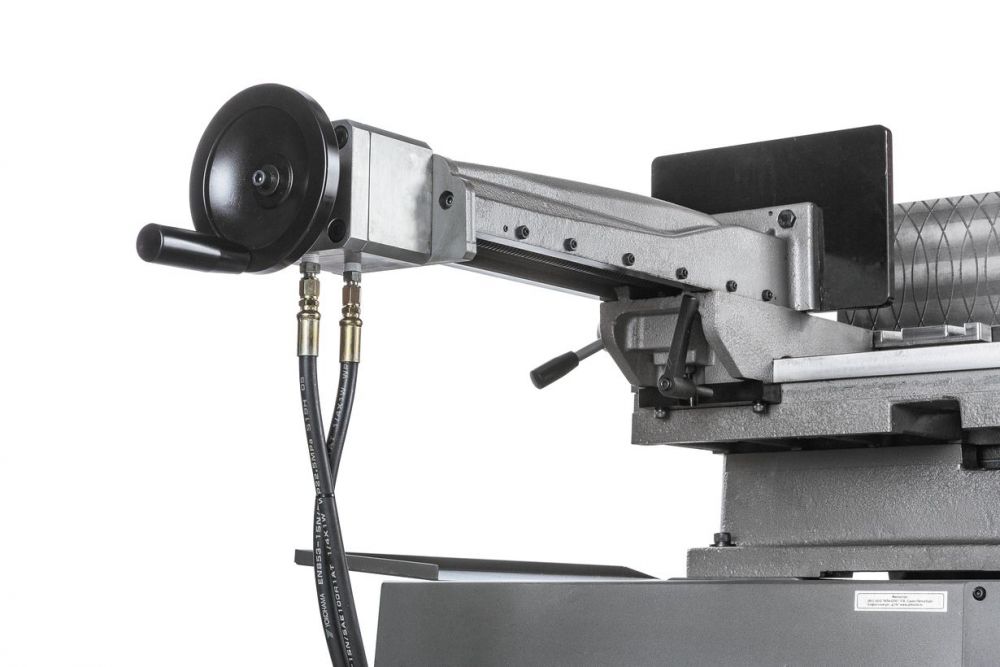

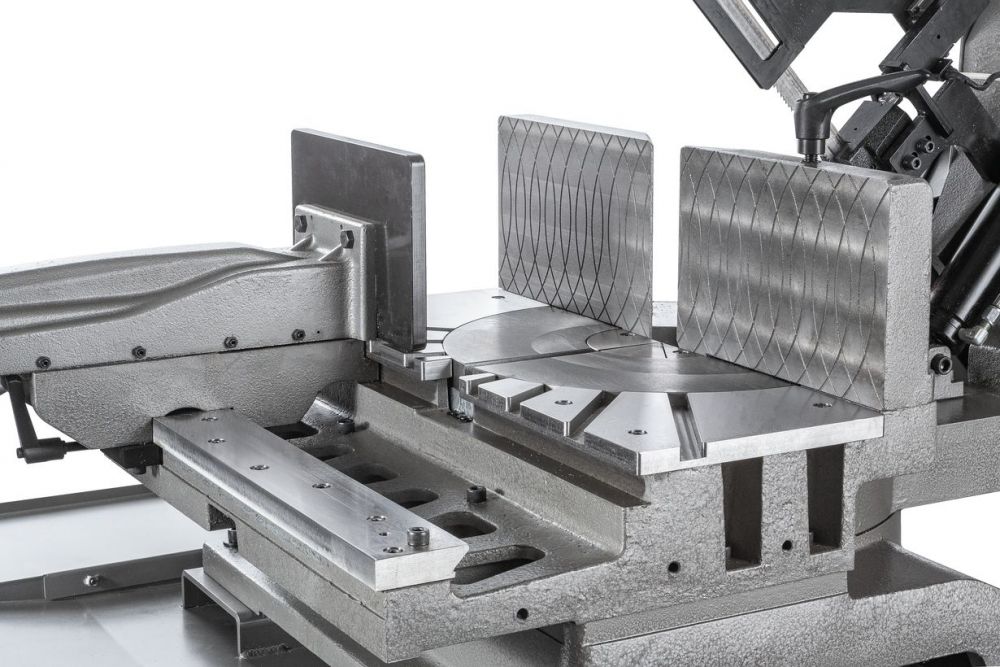

Заготовка быстро и надежно фиксируется на станке гидравлическими тисками, имеющими широкие губки с рифленой поверхностью и конструкцию для быстрой перенастройки на изделие с другим сечением. Движение тисков параллельно заготовке позволяет проводить распил под различными углами.

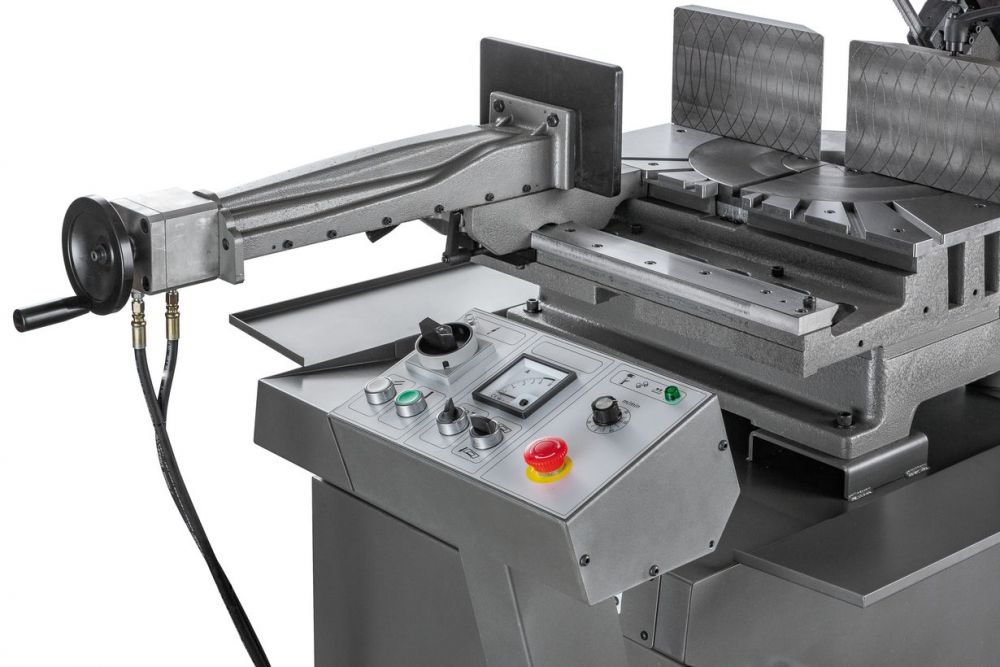

Панель управления установлена на поворотном кронштейне.

Отследить нагрузку и правильность выбора режима, а также проконтролировать износ пильного полотна можно с помощью встроенного амперметра.

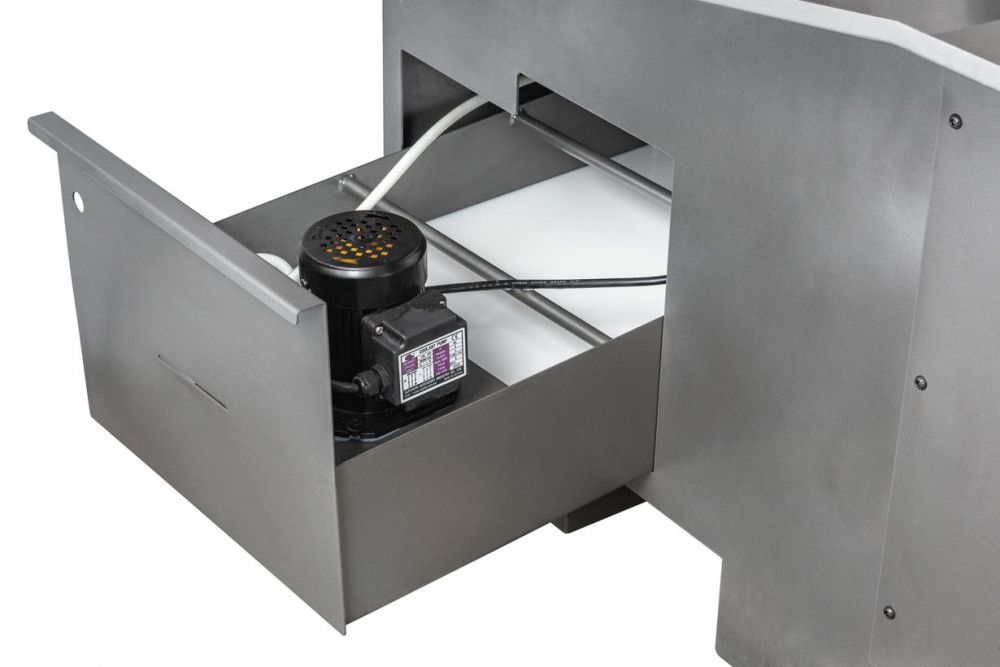

Станок также оснащен дисковой кордщеткой для очистки пильного полотна от стружек (приводится в движение приводным шкивом), устройством подачи СОЖ в рабочую зону (имеется отдельный резервуар), регулируемым концевым упором для серийного производства, а также съемным поддоном для сбора отходов. Возможна установка входного и выходного роликовых конвейеров (рольгангов) – для них в корпусе станка проделаны крепежные отверстия с резьбой.

Особенности

• Конструкция европейского типа с поворотной пильной рамой
• Промышленная пила с полуавтоматическим режимом работы и датчиком холостого хода
• Гидравлическая система подъема и опускания пильной рамы. Регулировка скорости опускания вынесена на переднюю часть станка
• Плавная регулировка скорости движения полотна позволяет подобрать нужный режим резания и повысить качество производимой детали
• Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
• Инверторное управление двигателем позволяет поддерживать постоянную скорость движения полотна при изменении нагрузки
• Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций. Для осуществления легкого поворота рама установлена на упорный подшипник

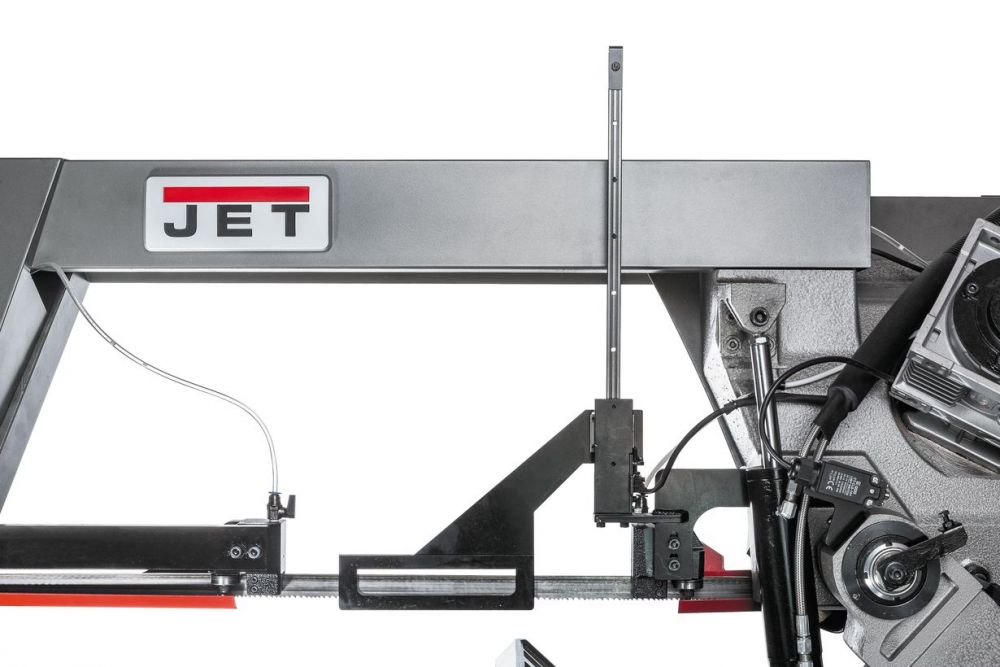

• Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна

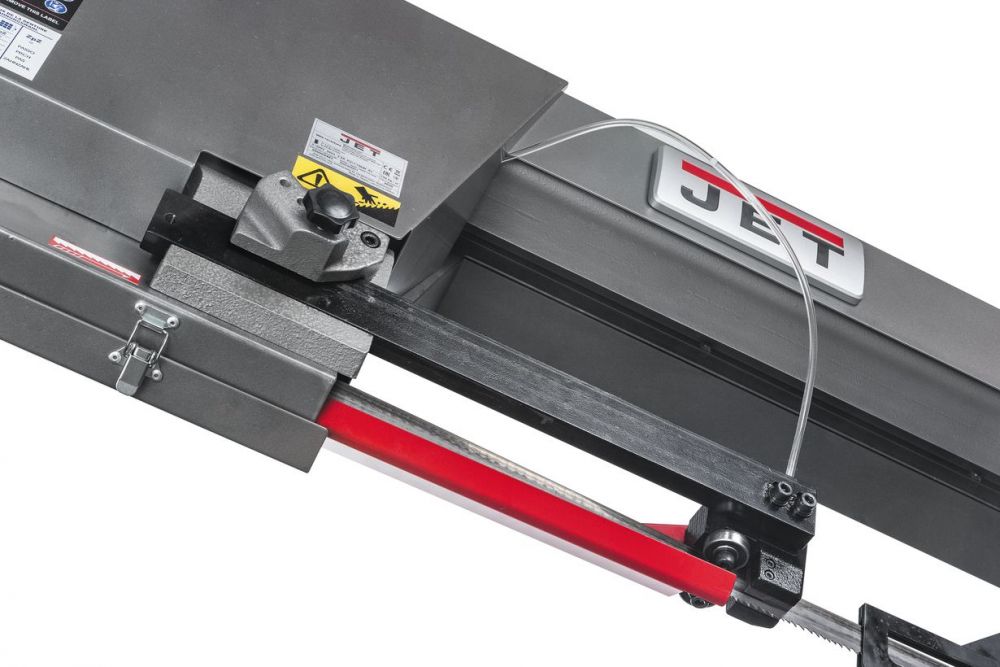

• Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
• Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
• Ускоренное перемещение пильной рамы до поверхности заготовки с помощью датчика холостого хода позволяет максимально сократить время подхода к заготовке и значительно повысить производительность пиления

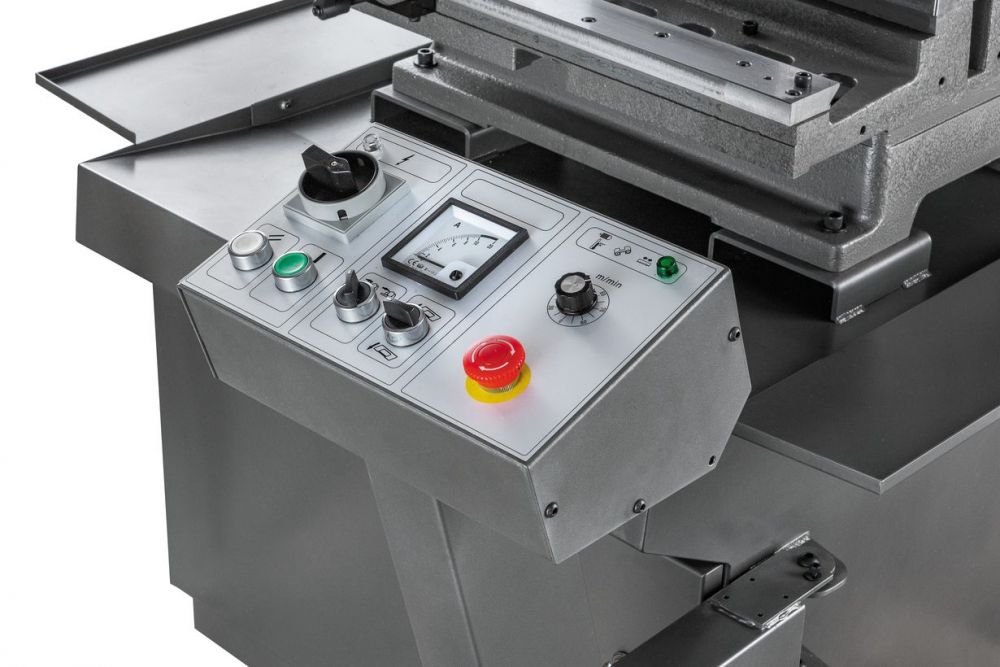

• Выносная панель управления с поворотной консолью
• Встроенный стрелочный амперметр показывает нагрузку при пилении, позволяет оценить правильность выбора режимов резания и контролировать уровень износа ленточного полотна
• Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами. Быстро переставляемые губки тисков позволяют сэкономить время при перенастройке на заготовки с другим сечением

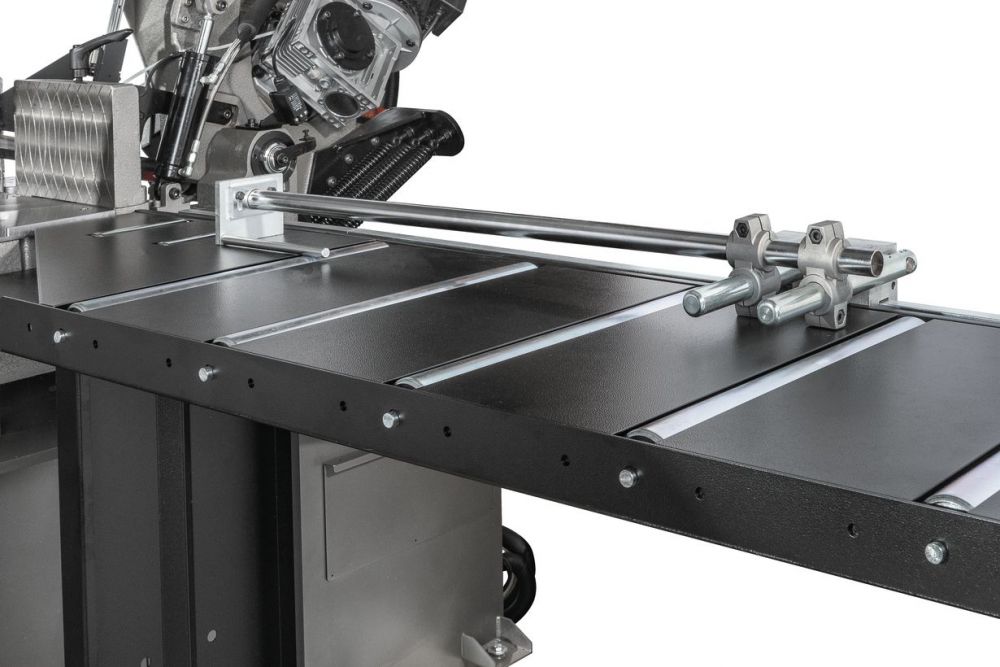

• Для подсоединения входного и выходного рольганга, которые поставляются опционально, на корпусе тумбы предусмотрены крепежные резьбовые отверстия
• Регулируемый концевой упор для серийных работ

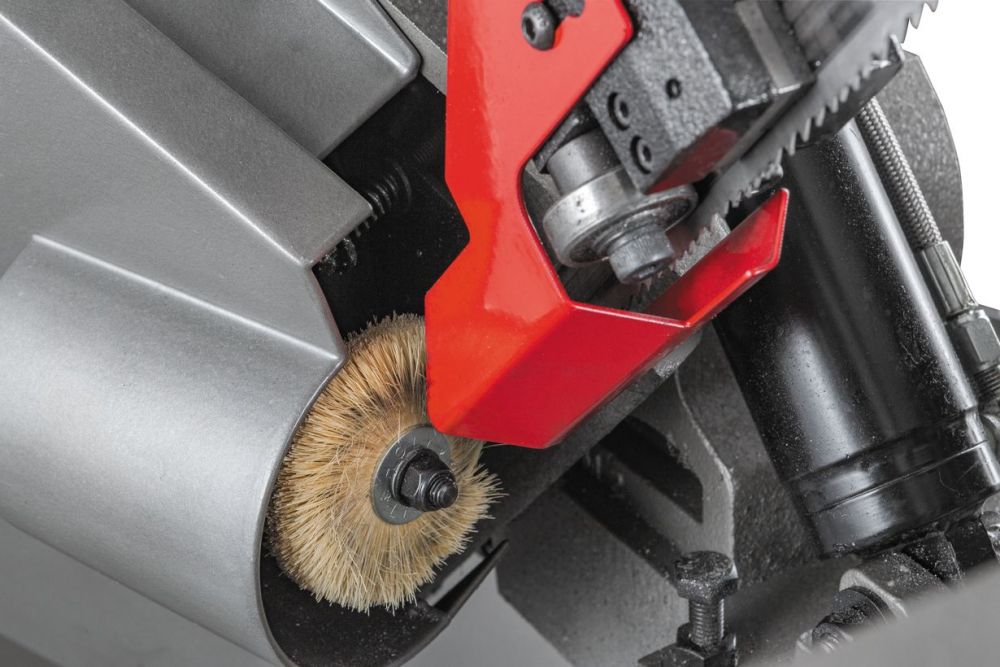

• Кордщетка приводится в движение приводным шкивом и очищает ленточное полотно от стружки
• Встроенная система подачи СОЖ через направляющие блоки с отдельным баком
• Съемный поддон для стружки для удобства очистки станка после пиления

Комплектация

• Биметаллическое ленточное полотно М42 27х0,9х3820 мм, 3/4 TPI
• Автоматическое отключение движения полотна и подъем пильной рамы по окончанию распила
• Гидравлическая система подъема и опускания пильной рамы
• Датчик холостого хода
• Гидравлические тиски
• Регулируемый концевой упор
• Закрытая подставка с системой СОЖ
• Руководство по эксплуатации
