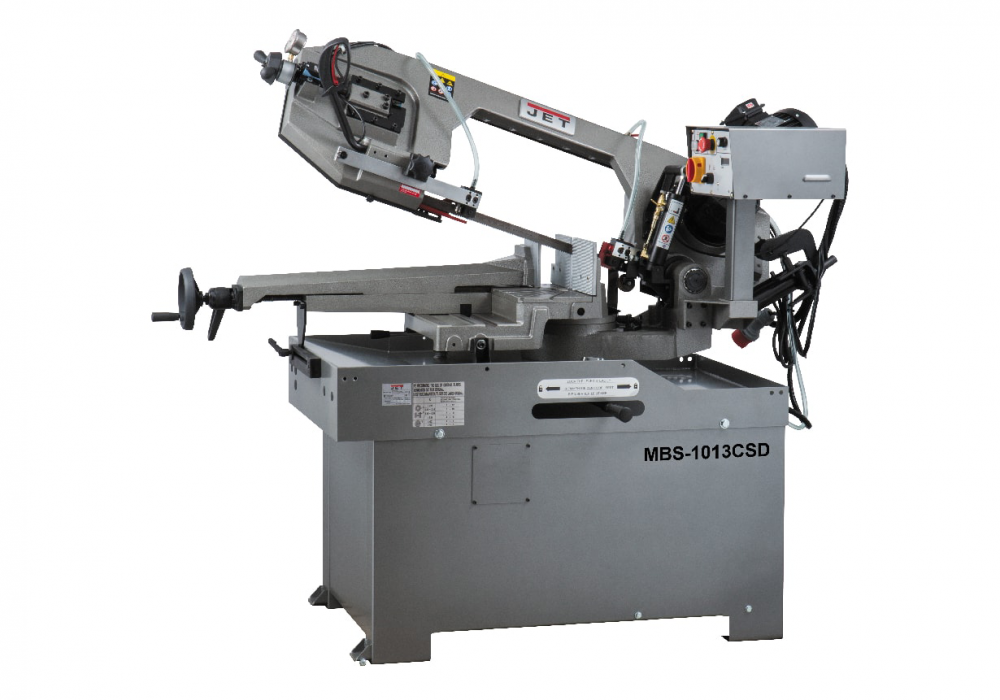

Ленточнопильный станок JET MBS-1013CSD
Артикул: 50000432T
Станок JET MBS-1013CSD – высокопроизводительная и экономичная машина для пиления металлических заготовок большого диаметра при серийном производстве.
Описание
JET MBS-1013CSD – промышленный ленточнопильный станок европейского типа, предназначенный для выполнения серийных работ по распиливанию металлических заготовок.
Характеристики данной модели позволяют обрабатывать изделия большого сечения – круглые диаметром 150-270 мм (в зависимости от установленного угла), квадратные со стороной 95-260 мм и прямоугольные сечением до 350х220 мм.

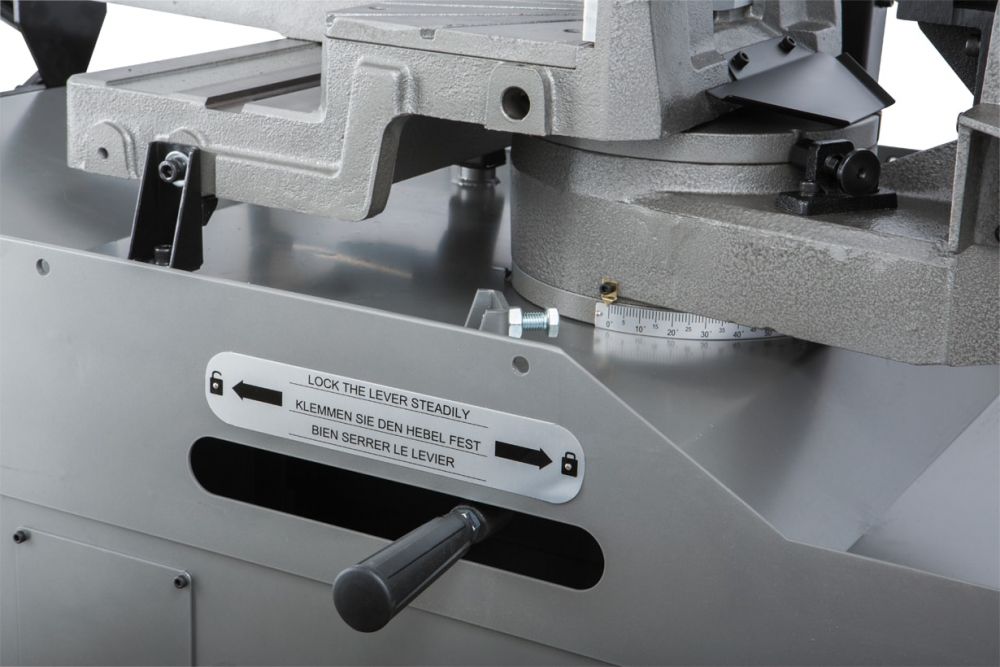

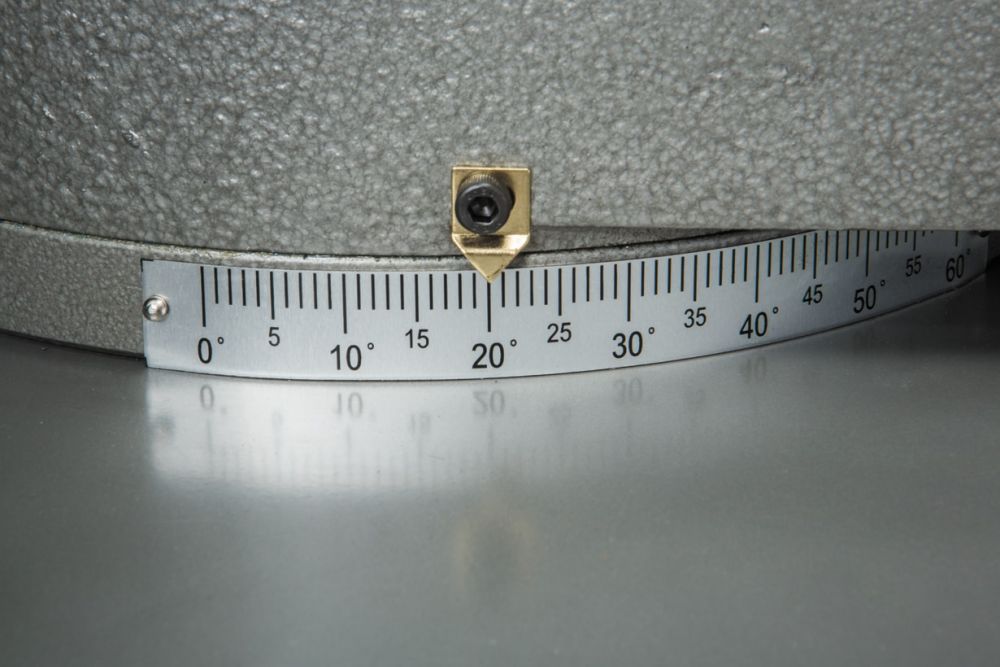

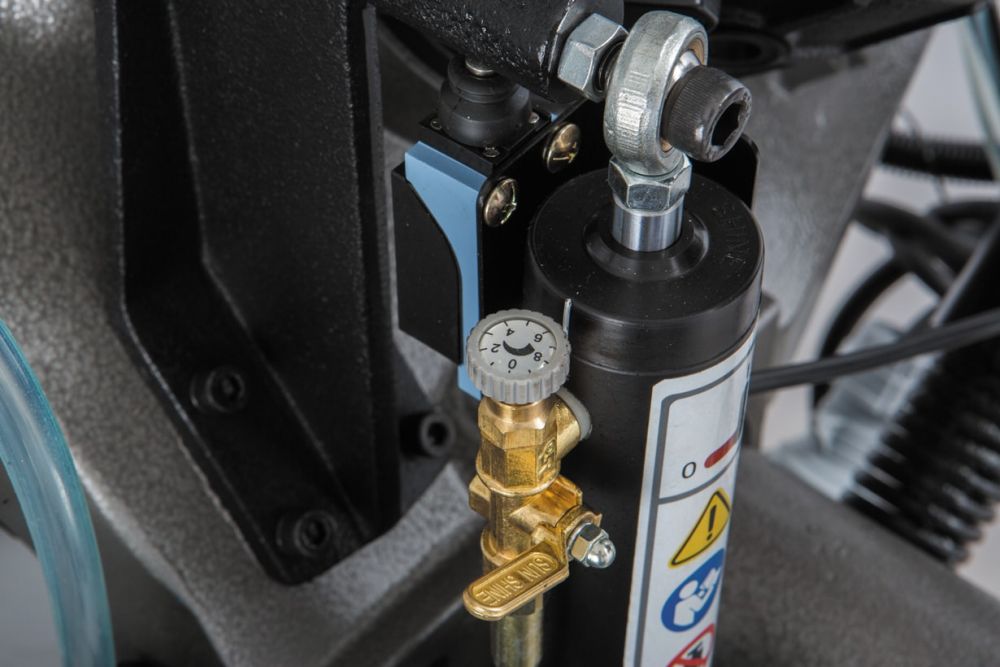

Пильная рама станка имеет механизм для поворота в диапазоне от 45° (влево) до 60° (вправо), что позволяет обрабатывать изделия под различными углами. Система гидроразгрузки, которая поднимает и опускает консоль, снижает нагрузку на работника. Скорость движения и сила прижима рамы определяются путем регулировки давления в гидравлическом цилиндре.

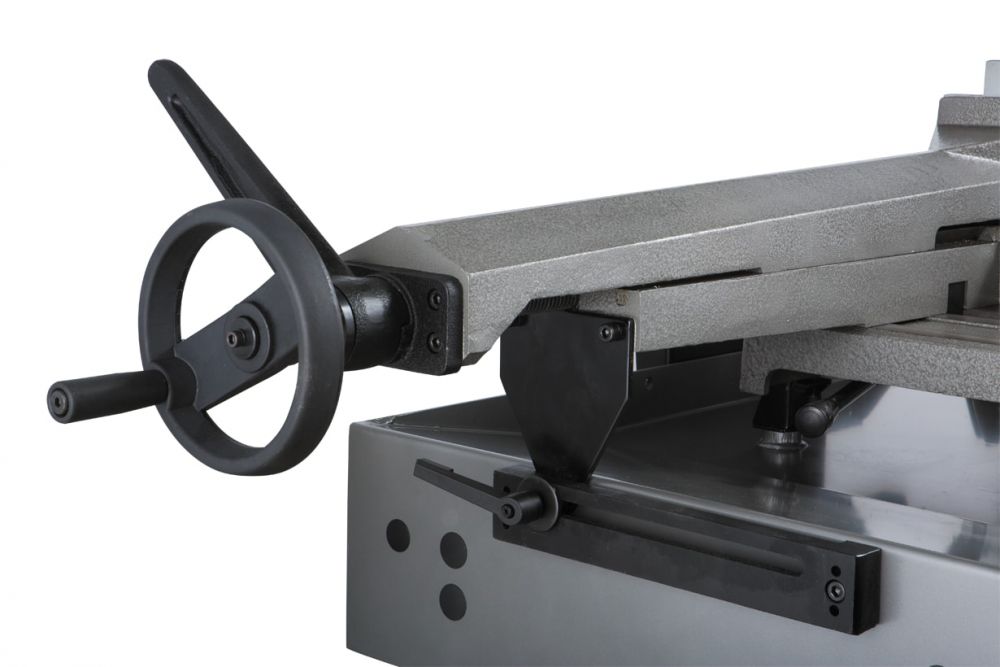

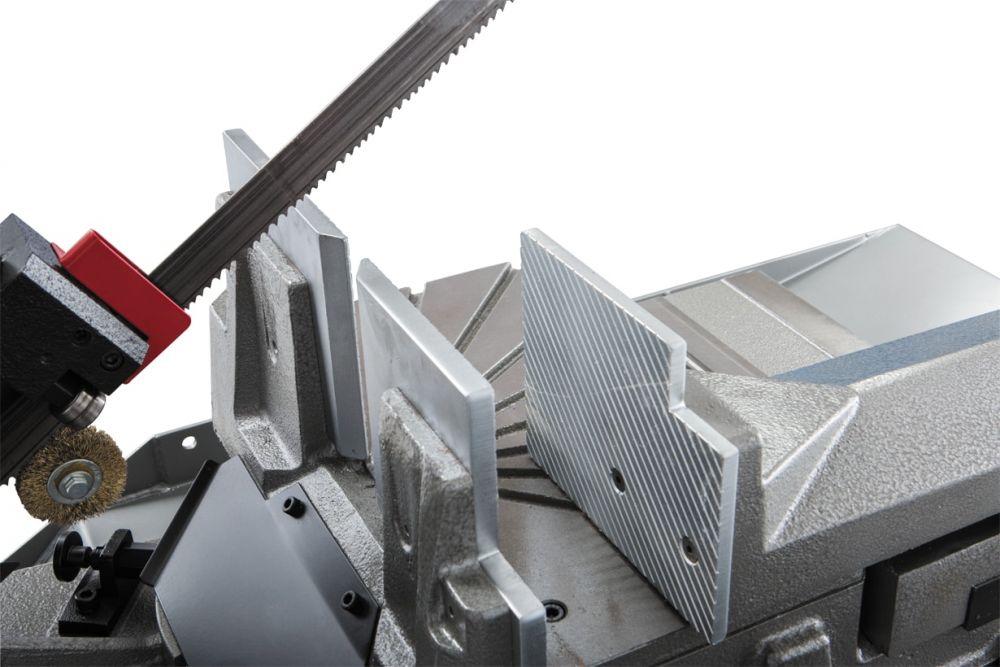

Тиски перемещаются перпендикулярно ленточному полотну, что позволяет пилить изделия под различными углами. Система быстрого зажима тисков повышает производительность станка.

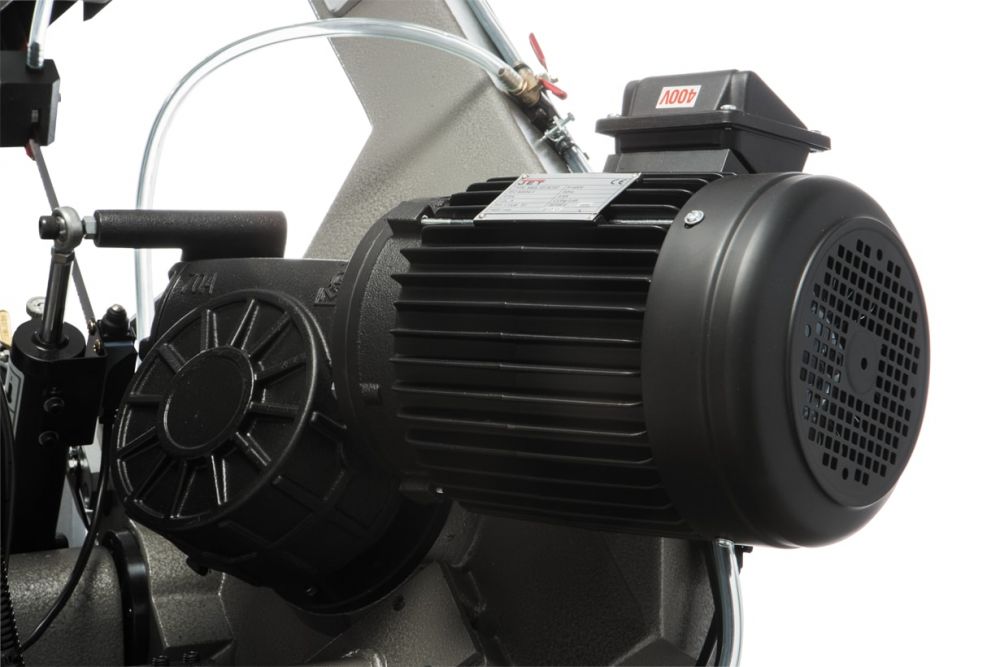

Станок имеет электрический мотор мощностью 1500 Вт. Оператор может настроить необходимую скорость в диапазоне от 26 до 85 м/мин – смену осуществляет частотный преобразователь.

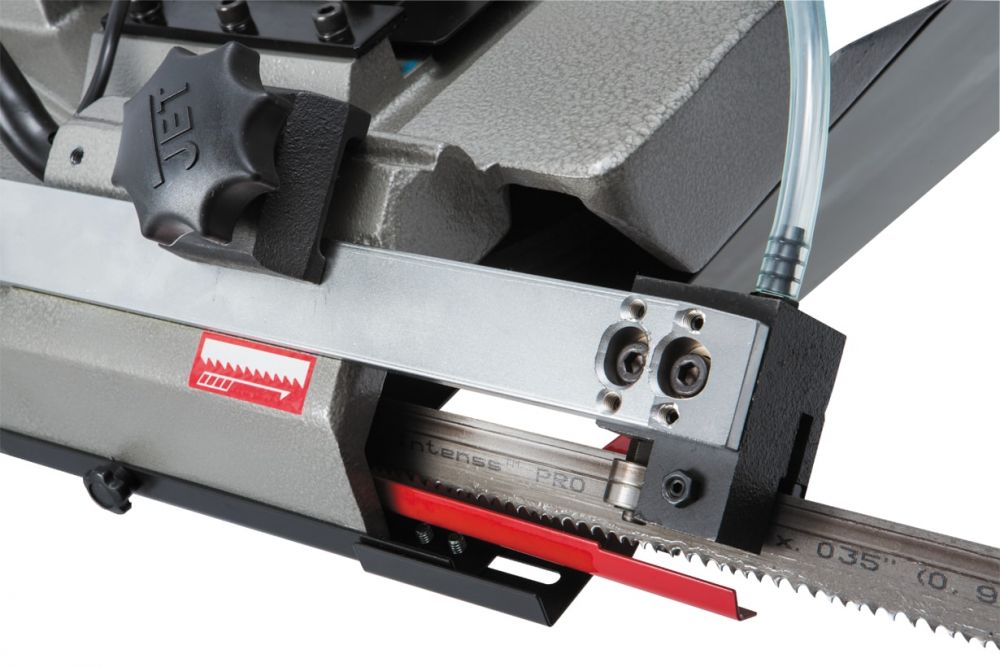

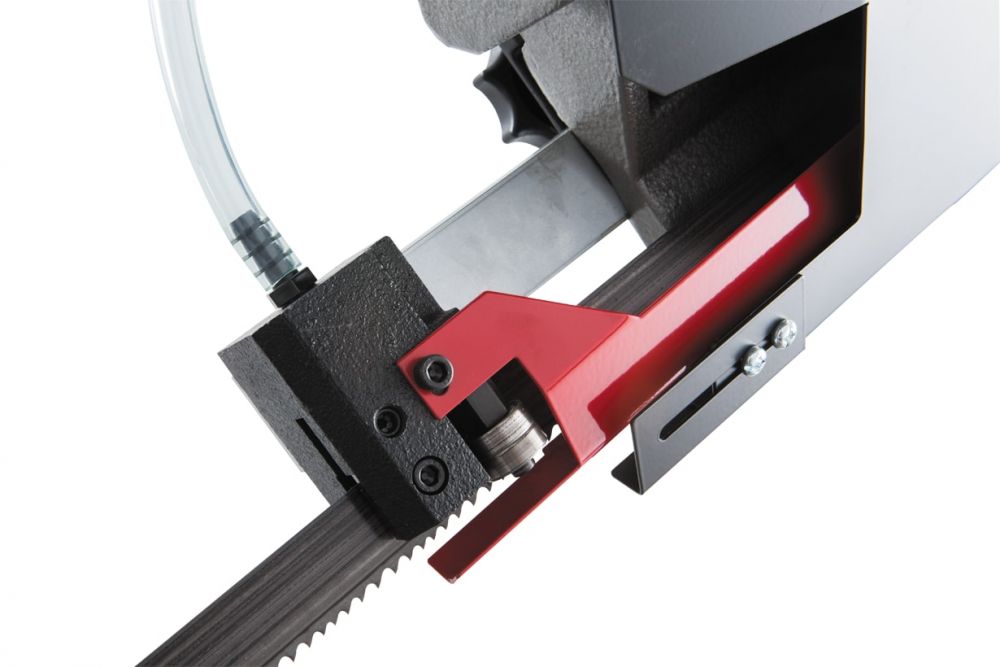

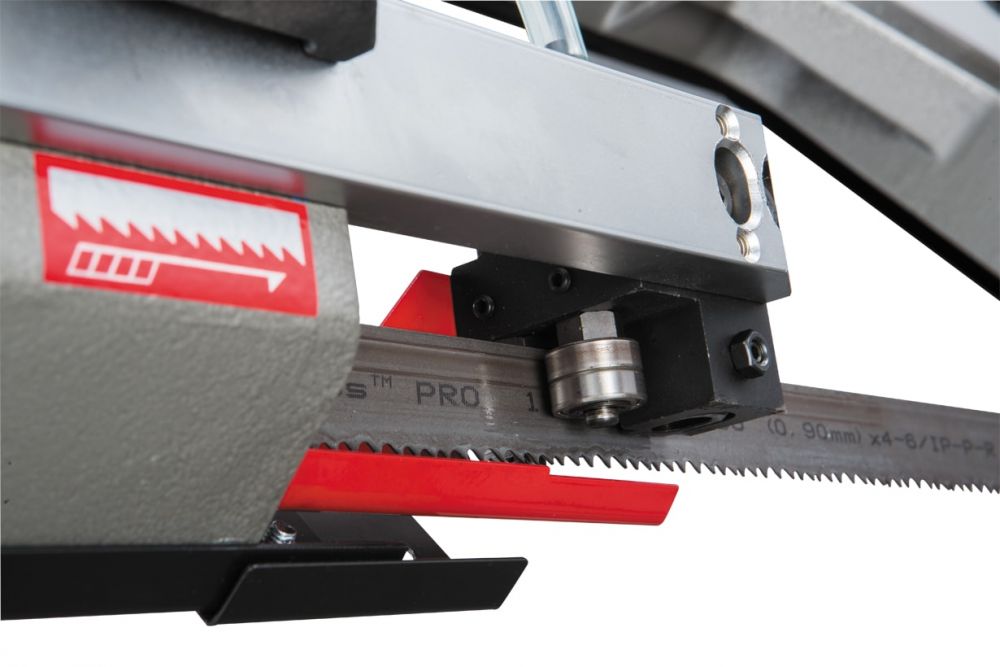

Направляющие с подшипниками и сухарями определяют необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

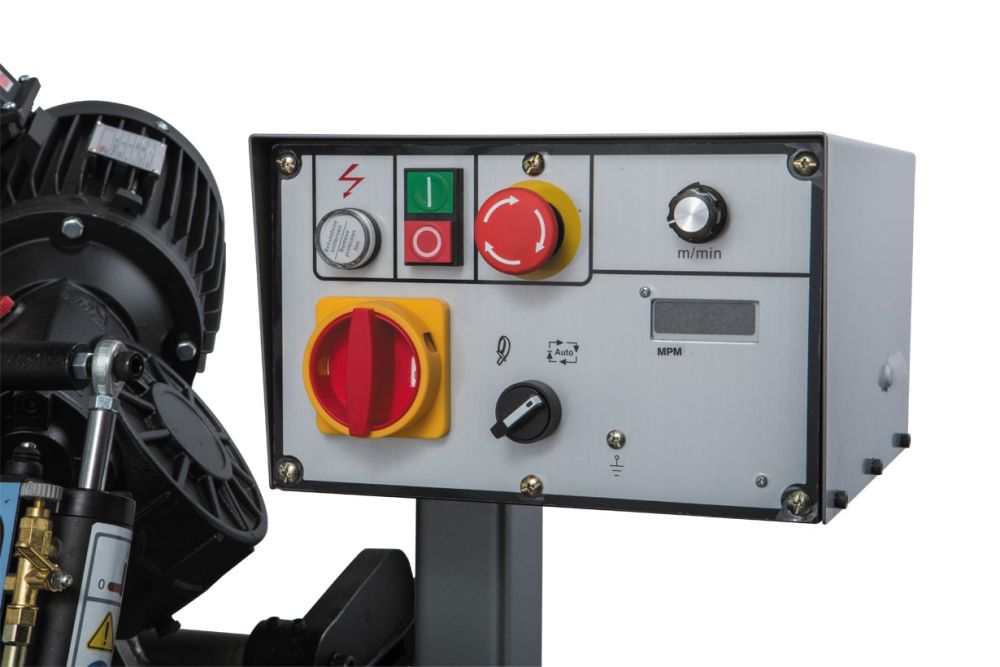

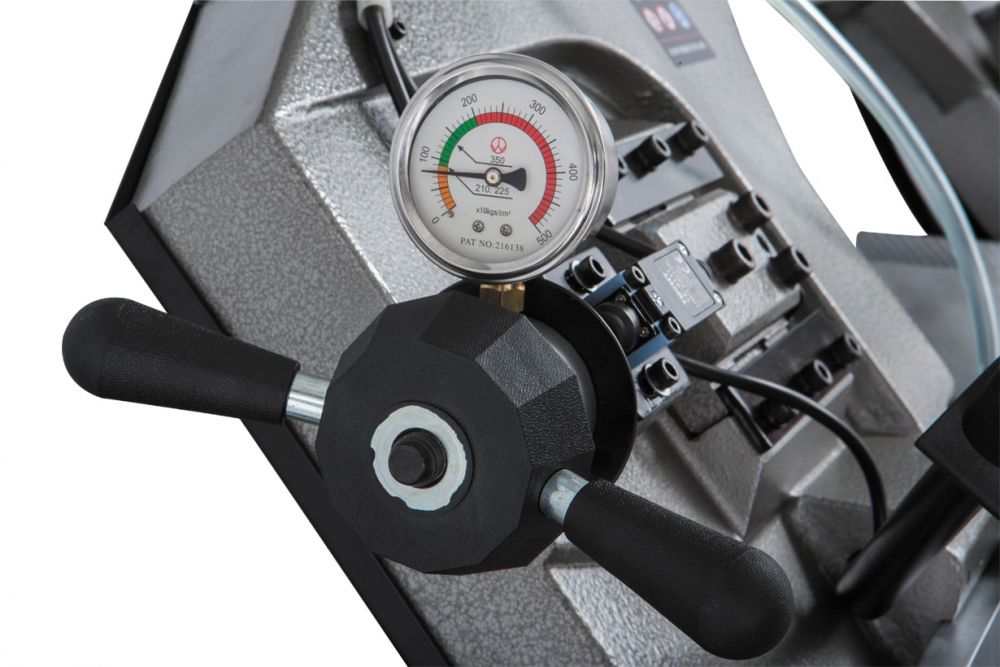

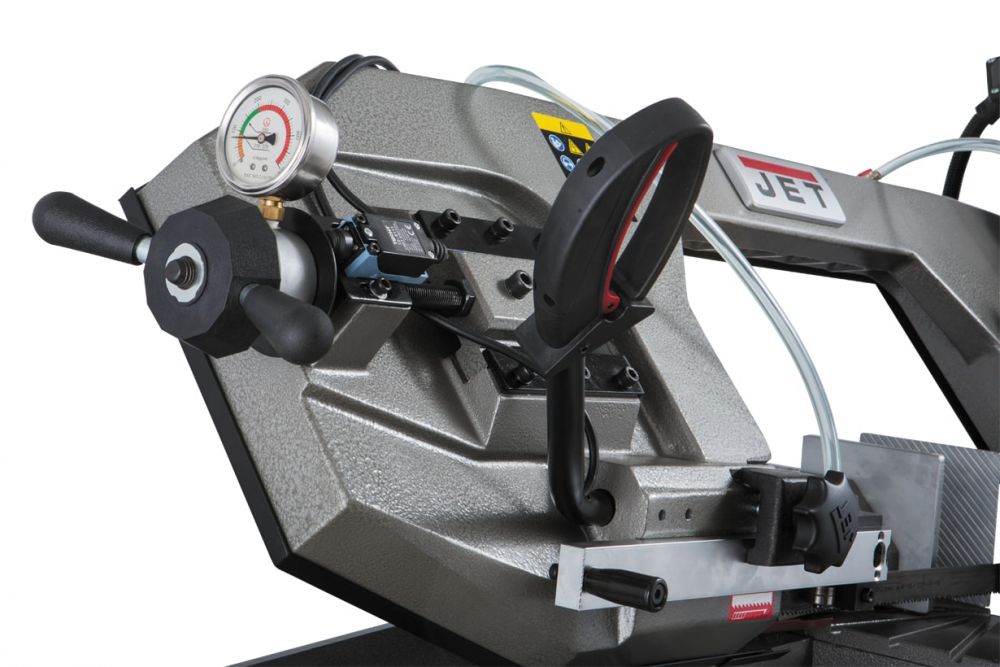

Агрегат оснащен интуитивно понятным пультом управления с дисплеем, системой безопасности, устройством подачи СОЖ в рабочую зону и тензометром, который отображает силу натяжения пилы.
Особенности
- Станок европейского типа
- Возможность поворота консоли вправо на 60°, влево на 45°
- Наличие системы гидроразгрузки
- Плавная регулировка скорости опускания пильной рамы
- Пиление заготовок большого диаметра
- Система контроля натяжения полотна с датчиком аварийной остановки при обрыве
- Плавная регулировка скорости вращения полотна с отображением скорости на дисплее
- Удобные ручные тиски с возможностью быстрого зажима заготовки
- Система подачи СОЖ

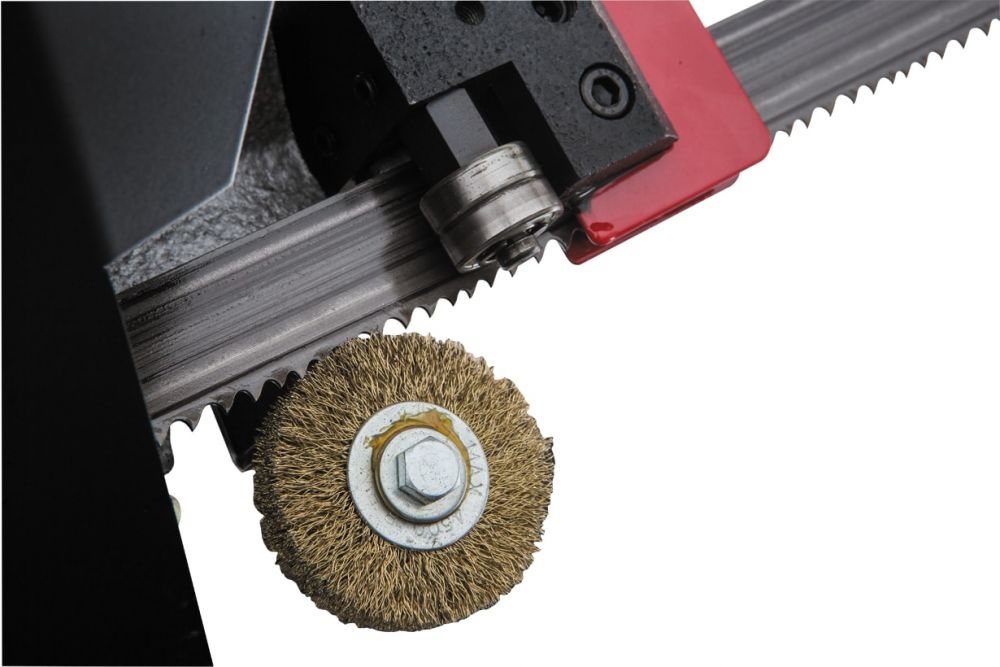

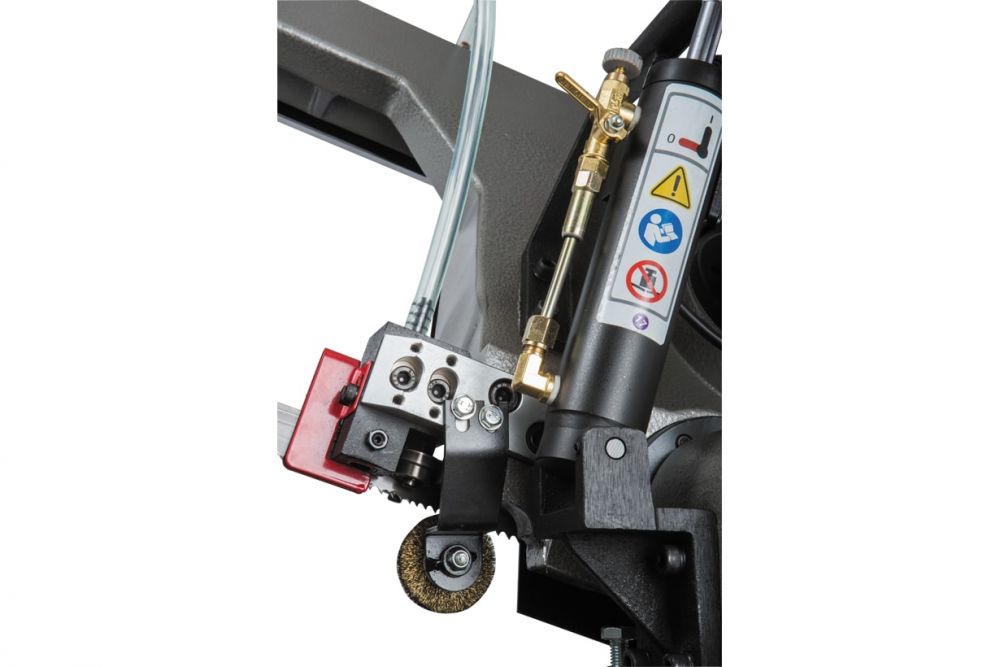

- Кордщётка для очистки полотна от крупной стружки, которую не вымоет СОЖ
Комплектация
- Биметаллическое ленточное полотно 27 х 0,9 х 3160 мм 4/6 TPI
- Регулируемый концевой упор
- Система гидроразгрузки
- Быстрозажимные тиски
- Закрытая подставка с системой СОЖ
- Поворотная пильная рама
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -45°/+60° |
| Макс. Ø обработки при 90º | Ø270 мм |
| Мощность двигателя, кВт | 1,5 |
| Зона обработки при 90° | Ø270 мм, □260 мм, □350х220 мм |
| Зона обработки при + 45° вправо | Ø240 мм, □200 мм, □200x210 мм |
| Зона обработки при - 45° влево | Ø180 мм, □140 мм, □140x160 мм |
| Зона обработки при + 60° вправо | Ø150 мм, □95 мм, □130x95 мм |
| Размеры ленточного полотна | 27 х 0,9 х 3160 мм |
| Скорость движения полотна, м/мин | 20-85 |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 2050 |
| Ширина, мм | 830 |
| Высота, мм | 2000 |
| Масса, кг | 360 |
| Длина в упаковке, см | 174 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 112 |
| Масса в упаковке, кг | 410 |
Характеристики
Основные характеристики
-
Масса, кг360
-
Зона обработки при + 60°, ммØ150, □95, □130x95
-
Зона обработки при - 45°, ммØ180, □140, □140x160
-
Мощность двигателя, кВт1,5
-
Размеры станка (Д x Ш x В), мм2050 x 830 x 2000
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм270
-
Зона обработки при 90°, ммØ270, □260, □350х220
-
Зона обработки при + 45°, ммØ240, □200, □200x210
-
Размеры ленточного полотна, мм27 х 0,9 х 3160
-
Скорость движения полотна, м/мин20-85
-
Резка под углом (Диапазон поворота пильной рамы)-45°/+60°
-
Ширина ленточного полотна, мм27
