Описание

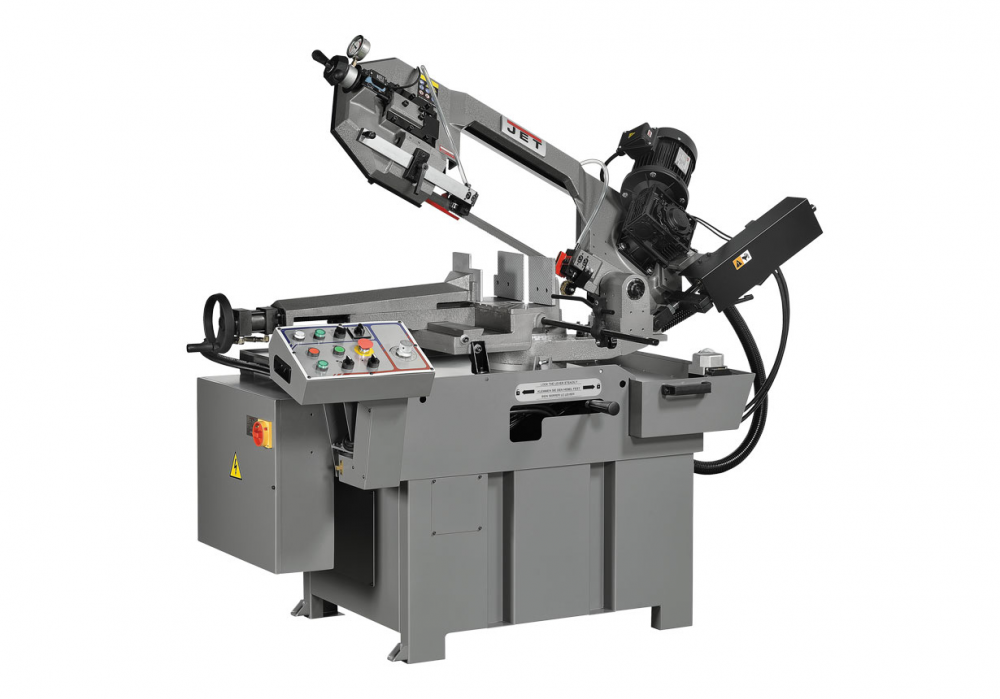

JET MBS-1011DASP – промышленный ленточнопильный станок европейского типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для распиливания металлических заготовок в полуавтоматическом режиме.

Агрегат способен распиливать под прямым углом металлические изделия круглого сечения диаметром до 250 мм. При вращении пильного узла вправо на угол 45° на данном станке можно распиливать заготовки диаметром до 200 мм, при вращении на 45° влево – до 150 мм.

Рама имеет механизм для поворота в диапазоне от 45° (влево) до 60° (вправо), что позволяет обрабатывать изделия под различными углами.

Гидравлический привод автоматически поднимает пильную раму по завершении распила и разжимает тиски – это позволяет передвинуть заготовку и затем продолжить работу.

Пила приводится в движение надежным электрическим мотором мощностью 1100 Вт с редуктором. Имеются два скоростных режима – 36 и 72 м/мин. Качество деталей и сборки обеспечивают двигателю стабильную работу в круглосуточном режиме.

Натяжение пильного полотна регулируется вручную с помощью тензометра.

Для безопасной работы предусмотрены кнопка экстренного отключения и датчик, фиксирующий обрыв пильной ленты.

Качественная перпендикулярная резка заготовок различного сечения возможна благодаря регулируемой направляющей, которая имеет блоки из твердого сплава. Также данный элемент продлевает срок службы пильного полотна.

Обрабатываемое изделие быстро и надежно фиксируется на станке гидравлическими тисками, имеющими широкие губки с рифленой поверхностью. Движение тисков параллельно заготовке позволяет проводить распил под различными углами.

Для удобного передвижения тяжелых изделий на входе имеется роликовая опора.

Станок оснащен панелью управления, регулируемым концевым упором для серийного производства, кордщеткой для очистки пильного полотна от стружек, а также двухточечным устройством подачи СОЖ в рабочую зону. Агрегат установлен на тумбу-подставку со съемным резервуаром для сбора отходов.

Особенности

• Конструкция европейского типа с поворотной пильной рамой
• Промышленная пила с полуавтоматическим режимом работы
• Гидравлическая система подъема и опускания пильной рамы
• Две скорости движения полотна за счет изменения количества полюсов для пиления различных материалов

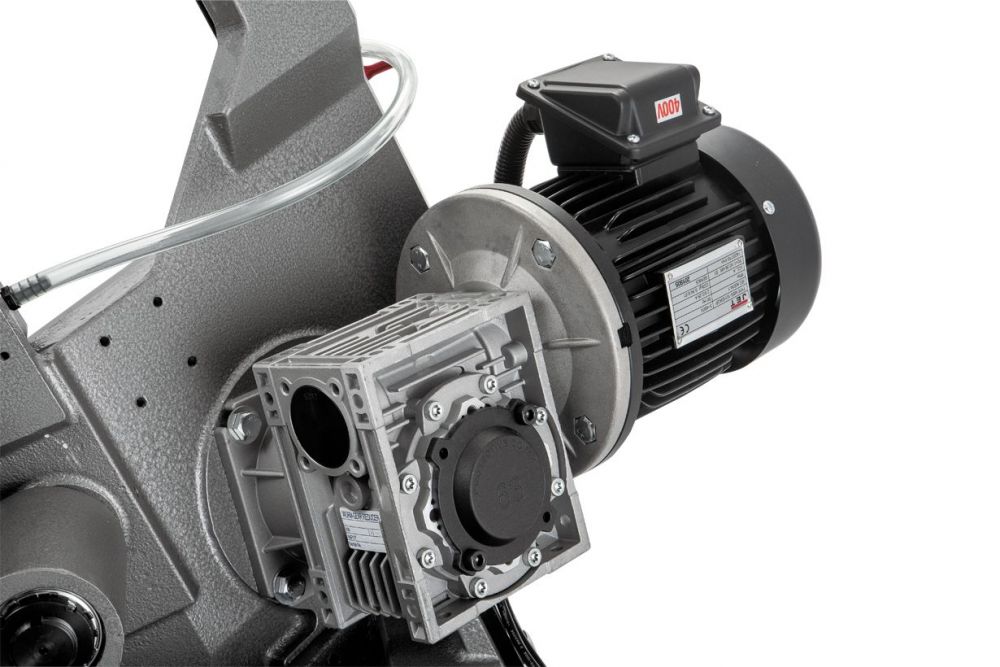

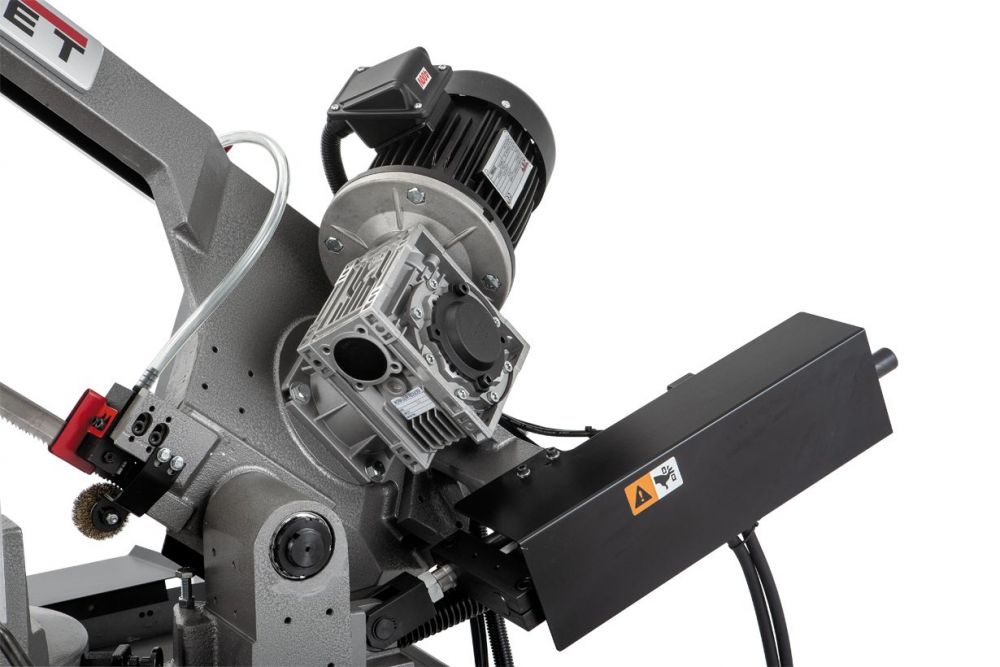

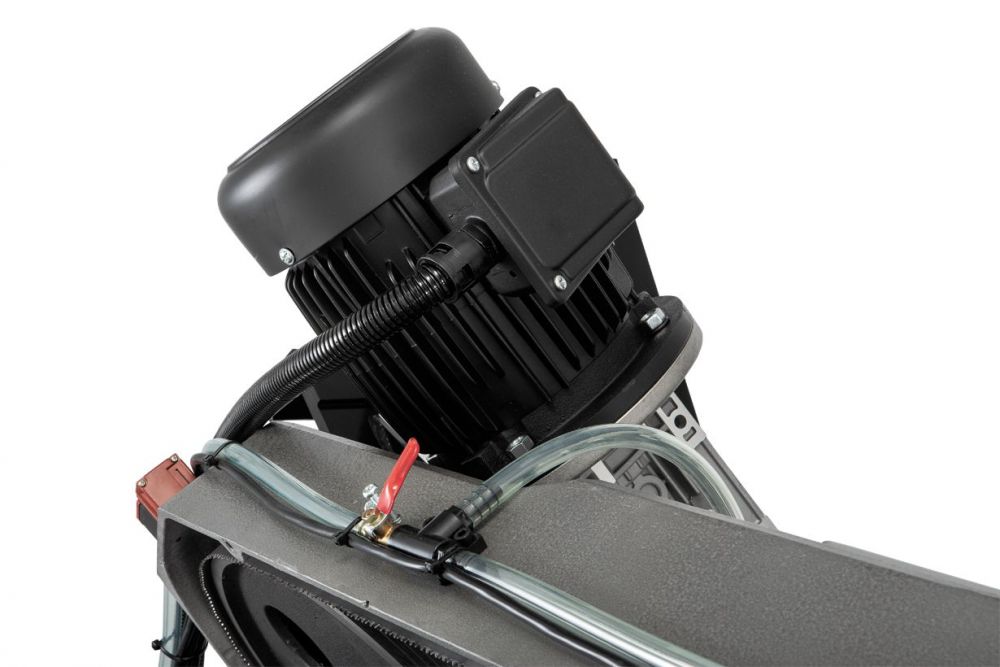

• Мощный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7

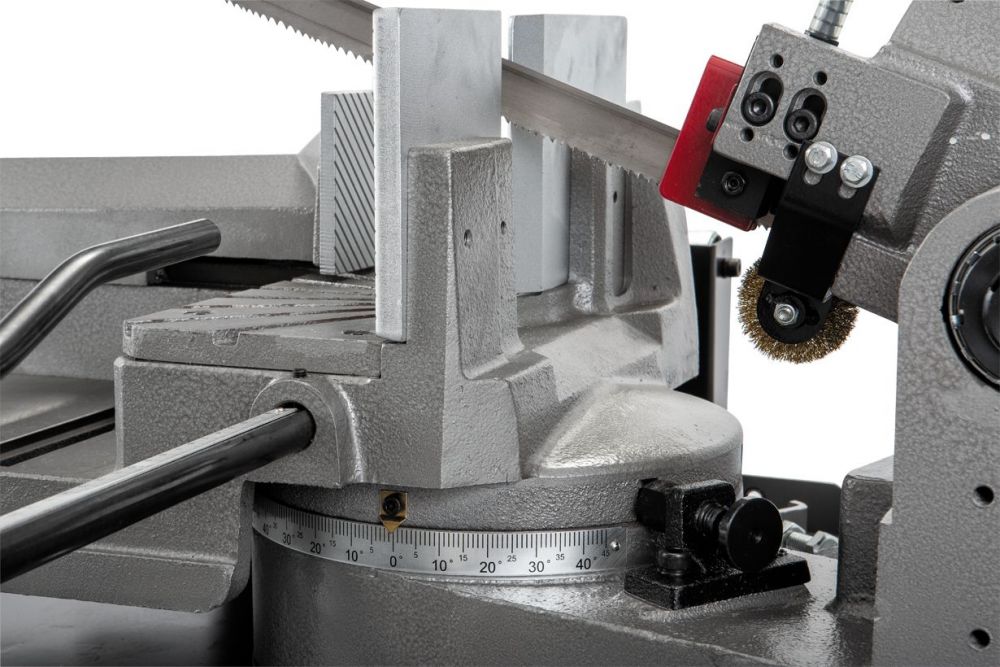

• Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций

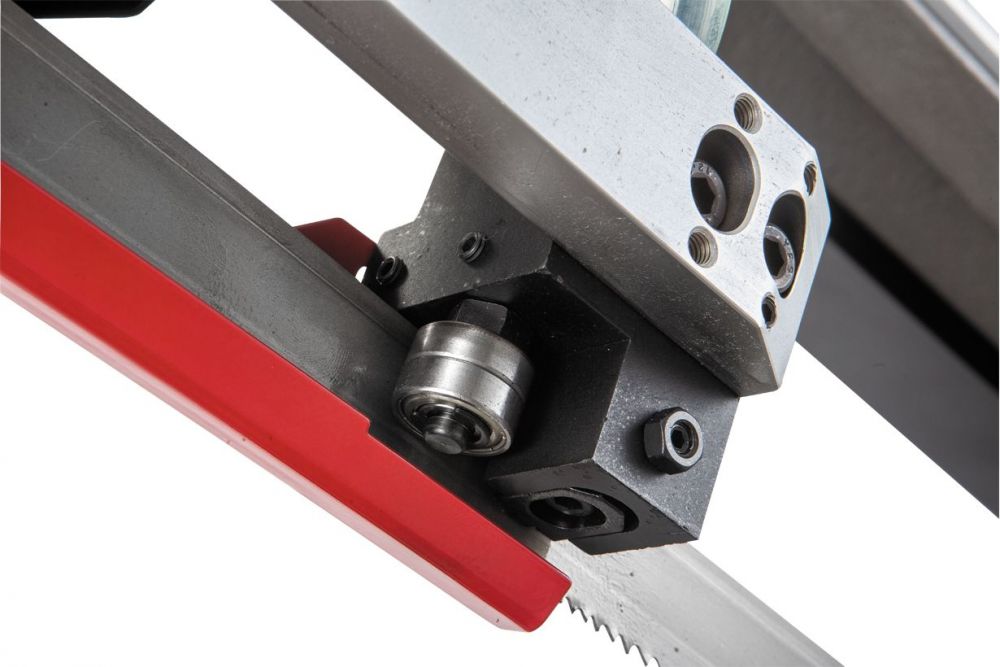

• Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна

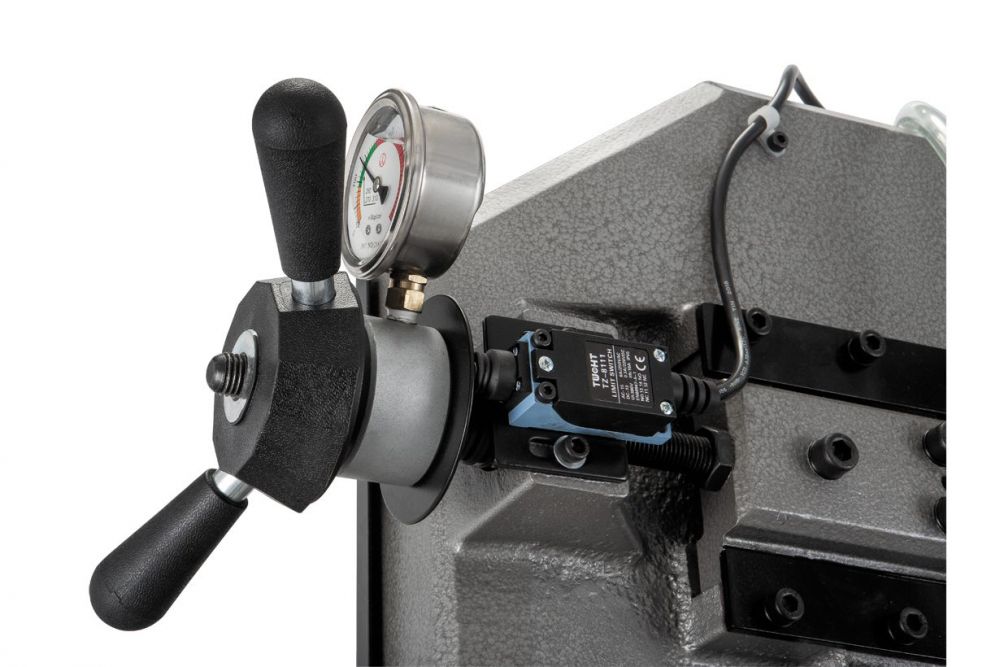

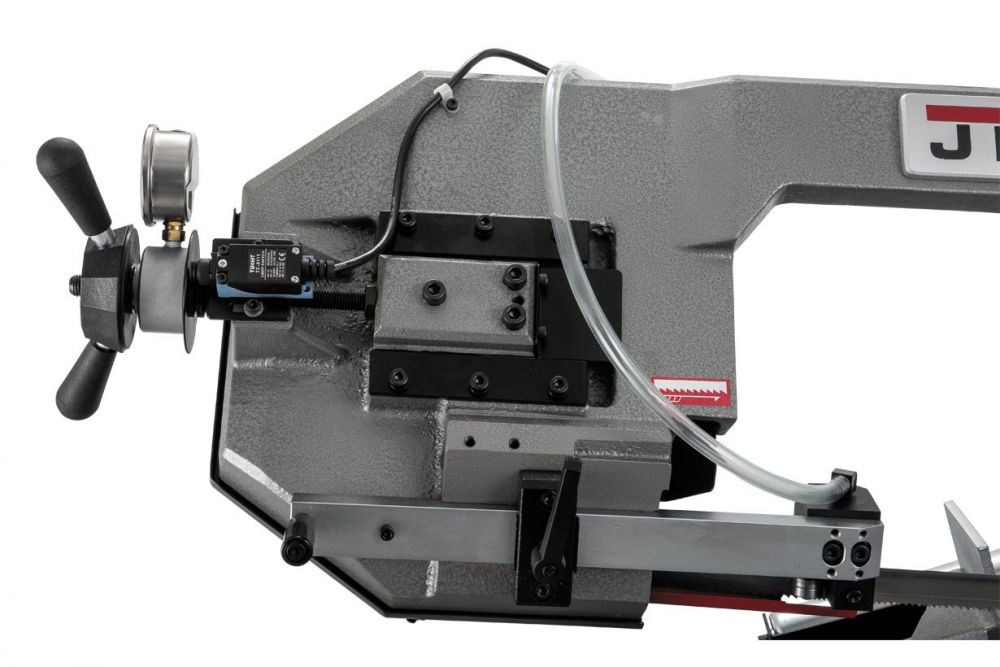

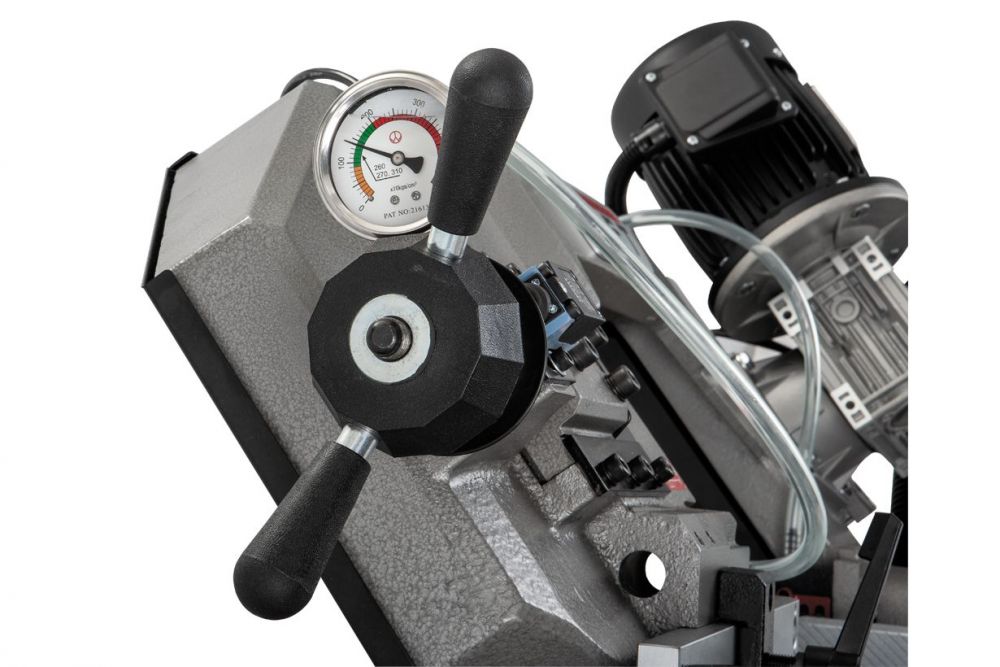

• Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
• Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
• Настраиваемые концевые ограничители подъема пильной рамы позволяют сократить холостой ход, тем самым значительно повысить производительность пиления

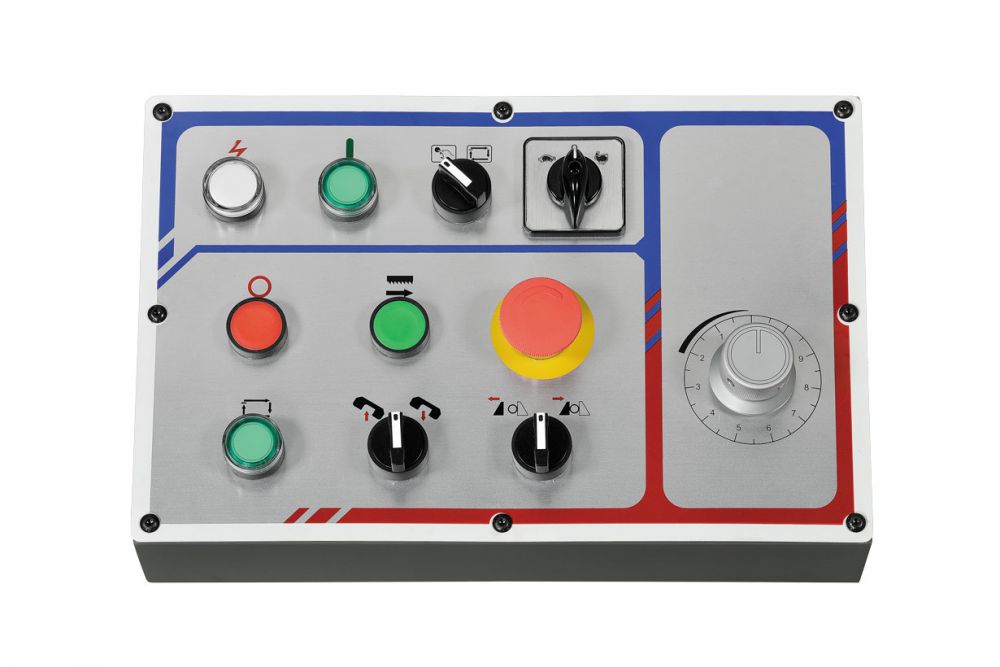

• Выносная панель управления с поворотной консолью

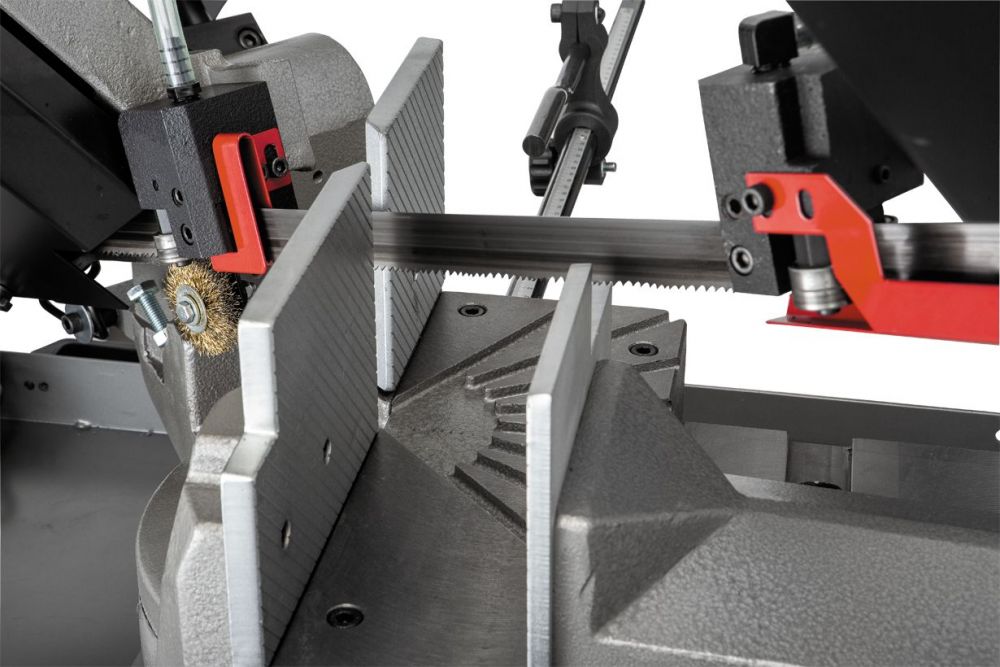

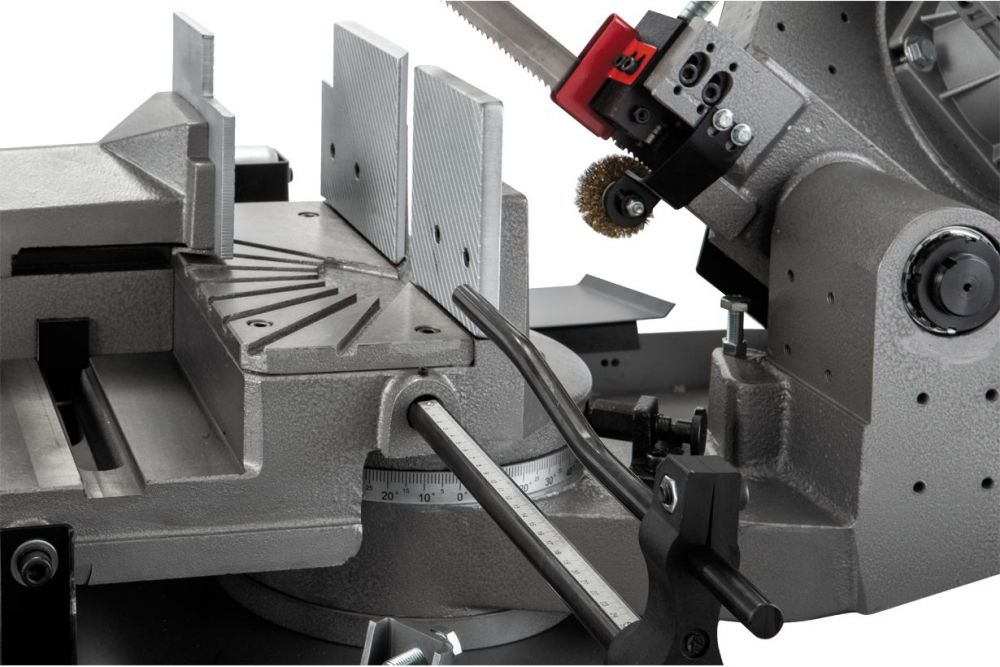

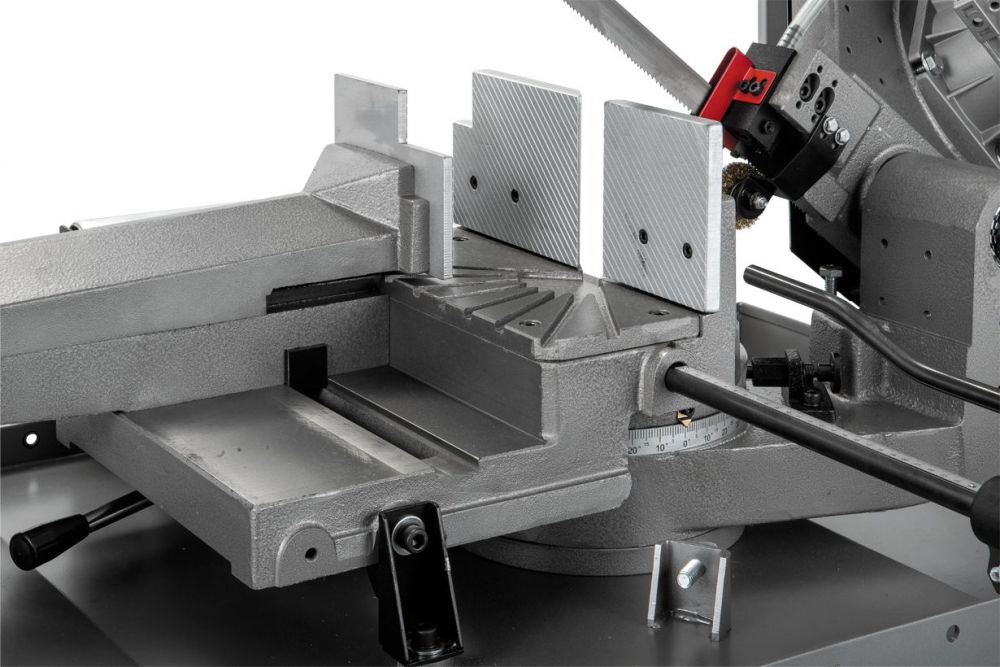

• Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами
• Входная роликовая опора для облегчения установки и перемещения тяжелых заготовок
• Регулируемый концевой упор с легко читаемой линейкой для серийных работ
• Система подачи СОЖ через направляющие блоки

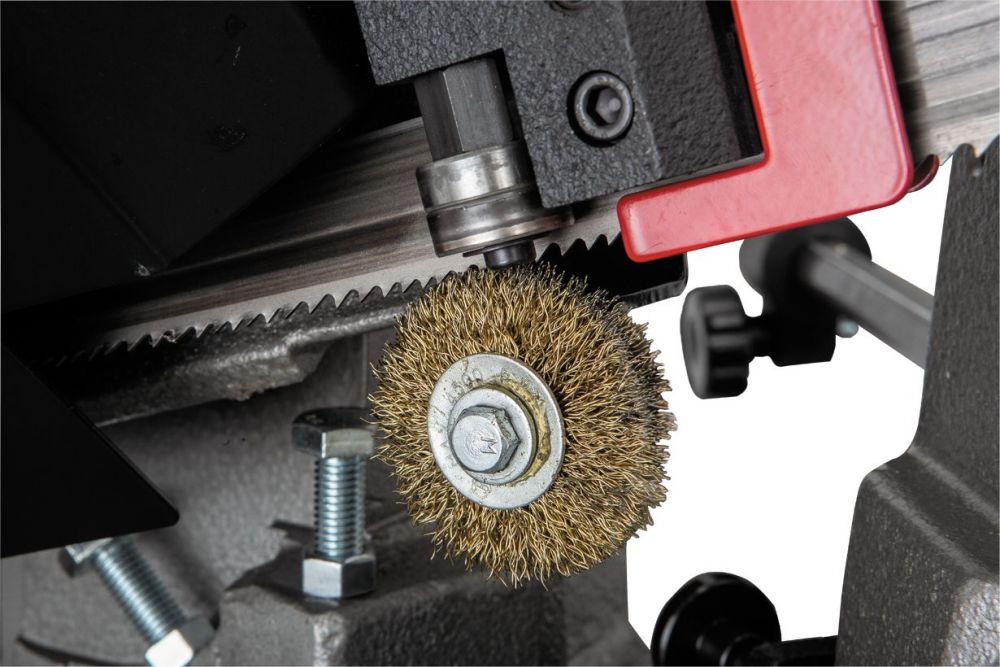

• Кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ
• Съемный поддон для стружки с встроенной помпой подачи СОЖ

Комплектация

• Биметаллическое ленточное полотно
• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Гидравлические тиски
• Закрытая подставка с системой СОЖ
• Поворотная пильная рама
