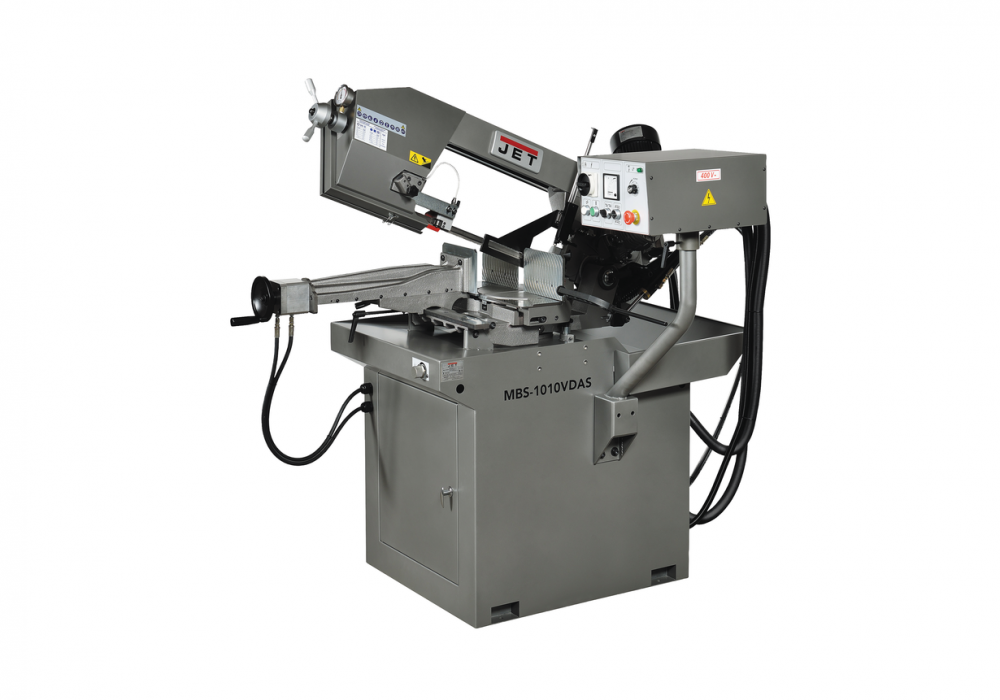

Ленточнопильный станок JET MBS-1010VDAS

Артикул: 50000345T

Станок JET MBS-1010VDAS – высокопроизводительный полуавтоматический агрегат для распиливания металлических заготовок при серийном производстве.

Описание

JET MBS-1010VDAS – промышленный ленточнопильный станок европейского типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для выполнения серийных работ по распиливанию металлических заготовок. Процесс происходит в полуавтоматическом режиме.

Пильная рама имеет поворотный механизм с подшипником. В зависимости от угла поворота (до -45° влево и до 60° вправо) с помощью данного агрегата можно обрабатывать круглые металлические изделия диаметром от 160 до 270 мм, заготовки квадратного сечения со стороной от 130 до 220 мм и прямоугольные балки с максимальным сечением 290х220 мм.

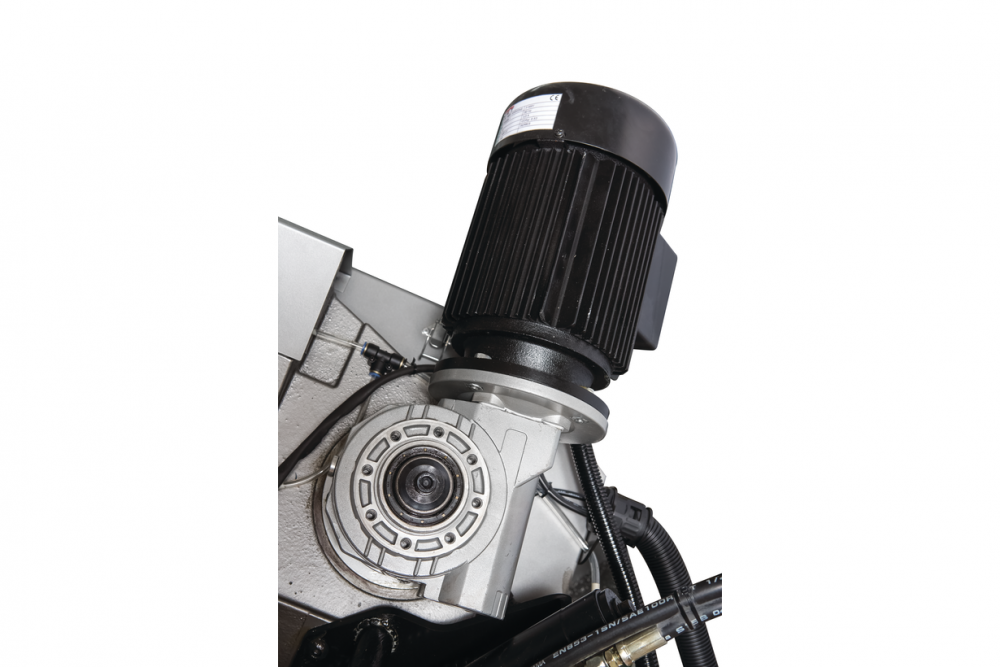

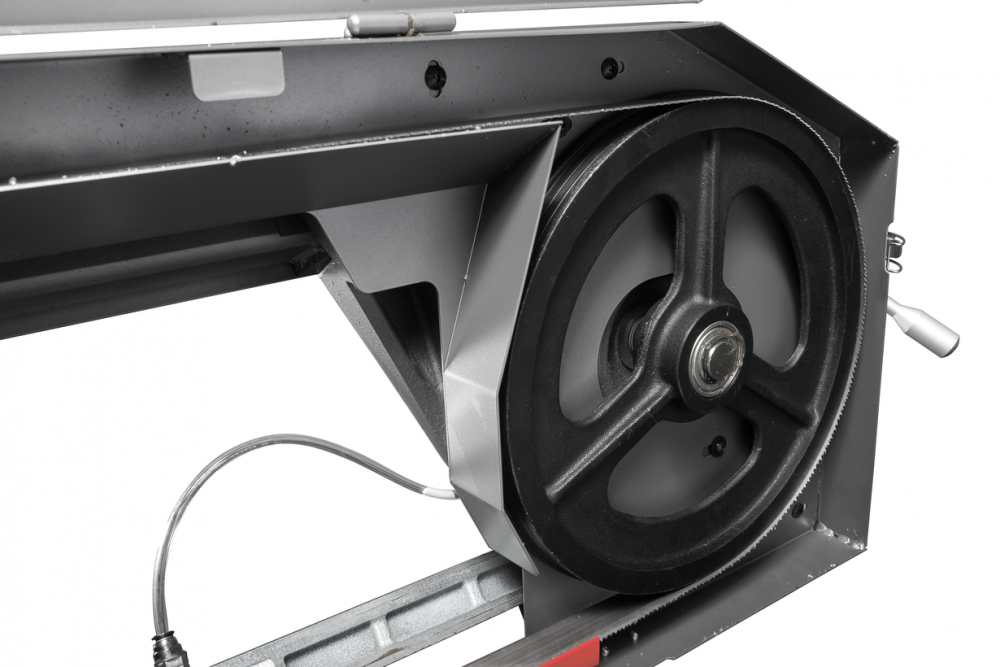

Станок имеет электрический мотор мощностью 1200 Вт. Через редуктор он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Оператор может настроить необходимую скорость в диапазоне от 25 до 90 м/мин – смену осуществляет частотный преобразователь.

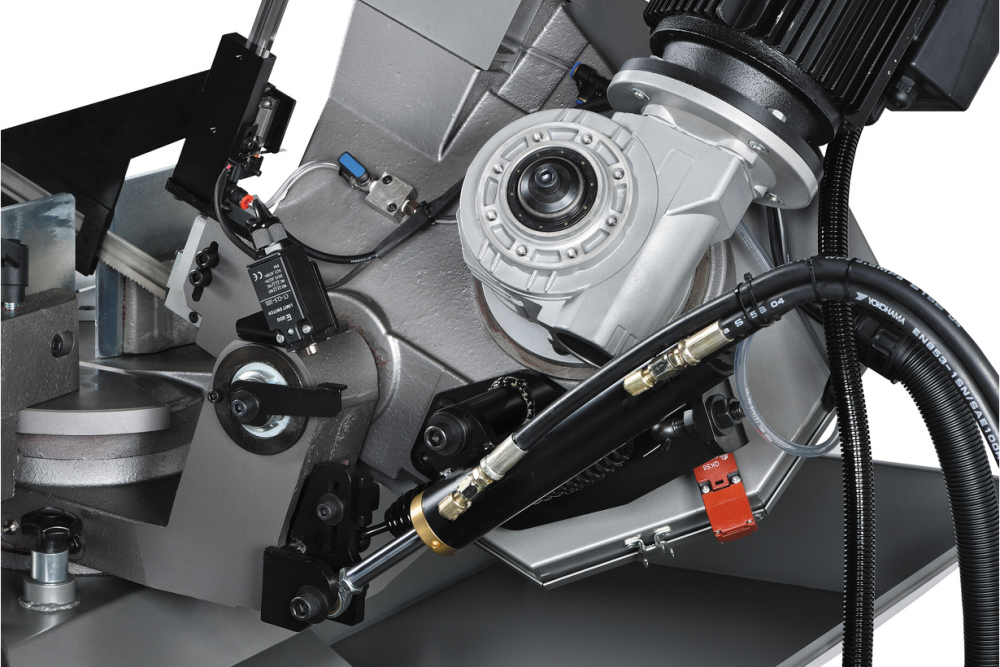

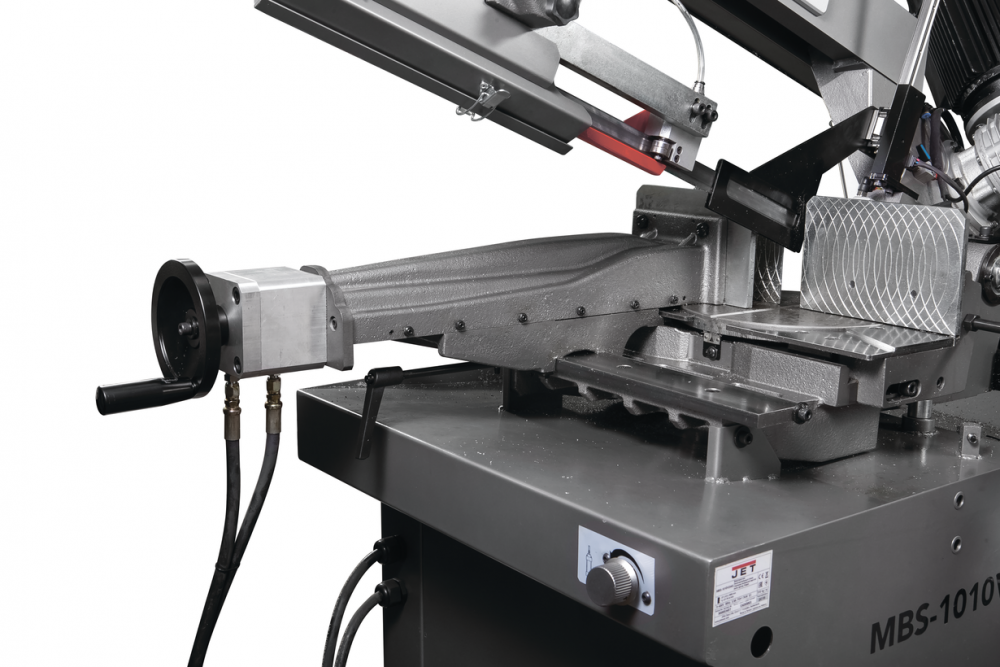

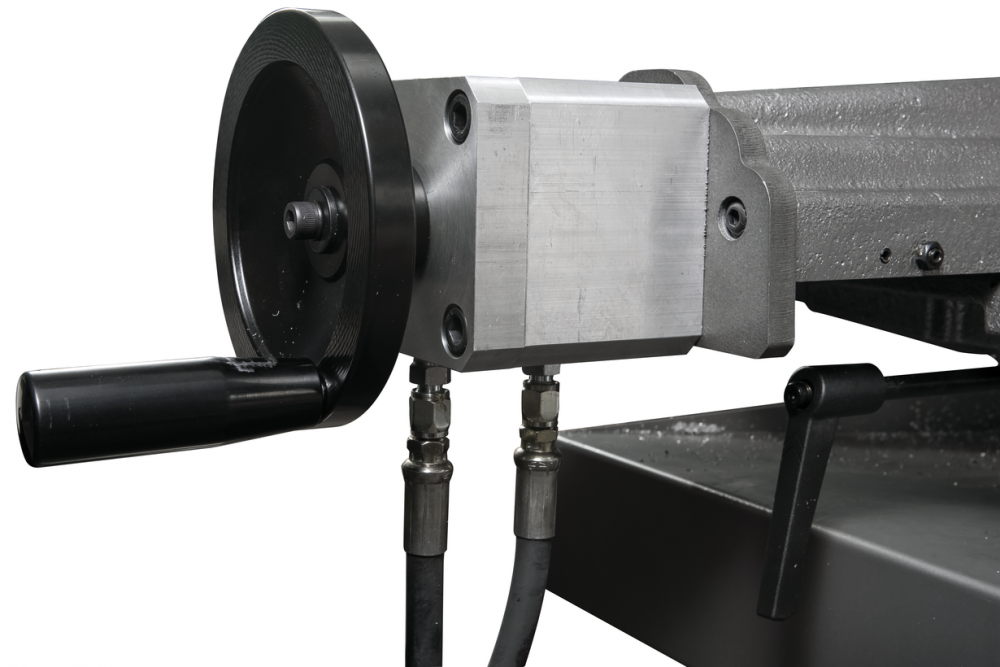

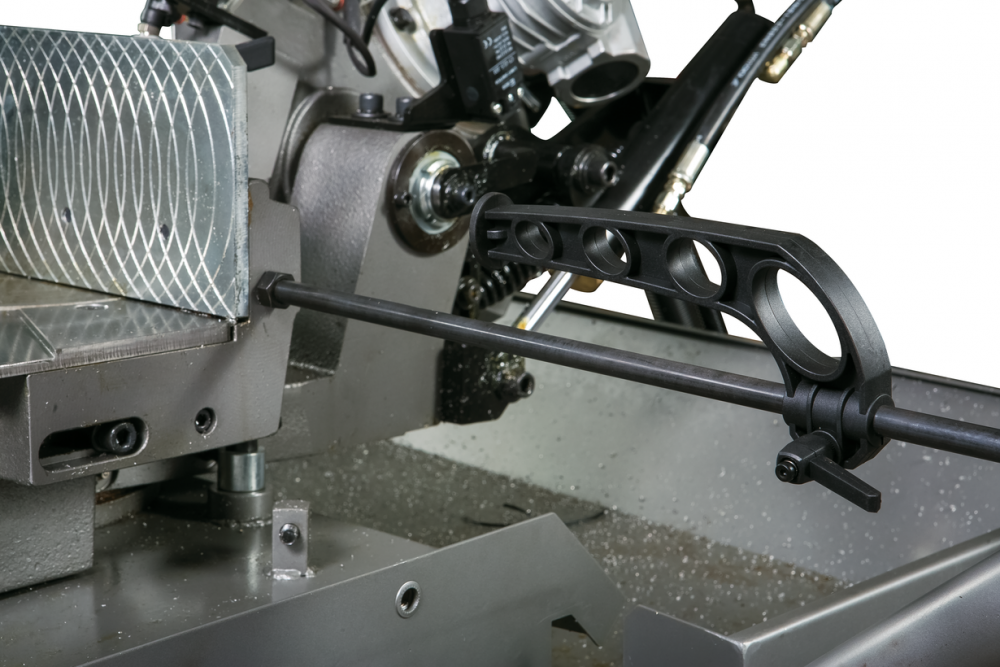

Гидравлическая система надежно закрепляет заготовку в быстрозажимных тисках, а также плавно двигает пильную раму. Свободное перемещение тисков позволяет устанавливать заготовку при повороте консоли. Концевики оборудованы флажками, которые возвращают пильную раму в исходную позицию и уменьшают ее холостой ход.

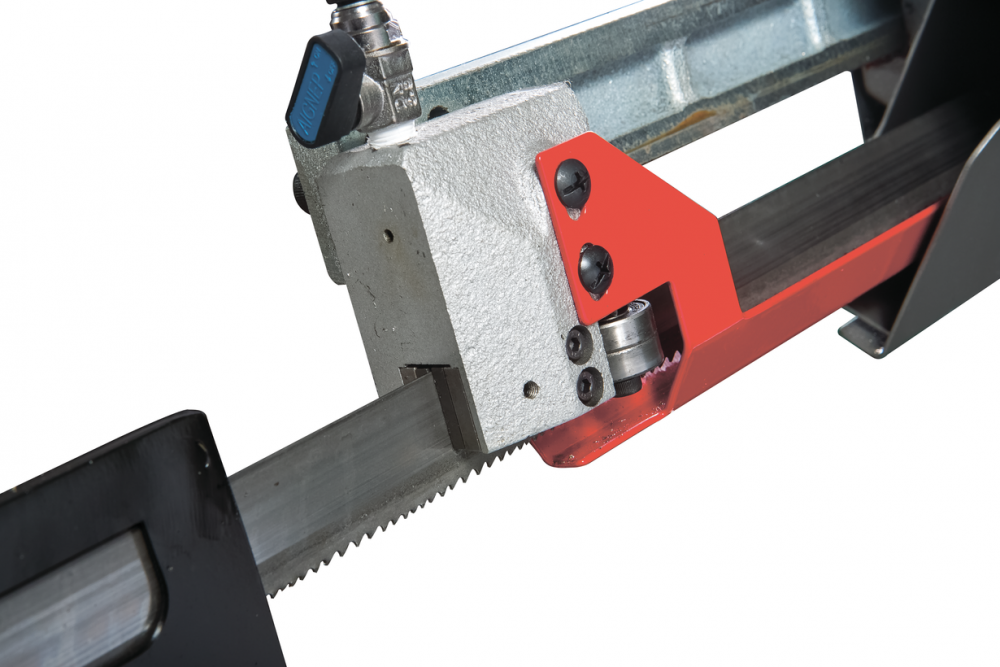

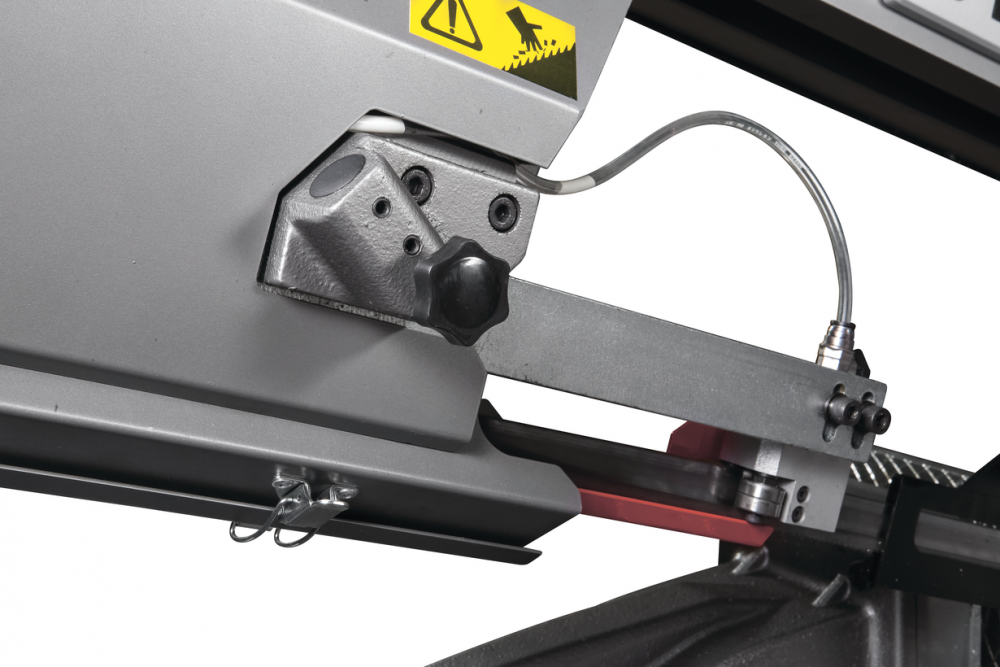

Направляющие с подшипниками определяют необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

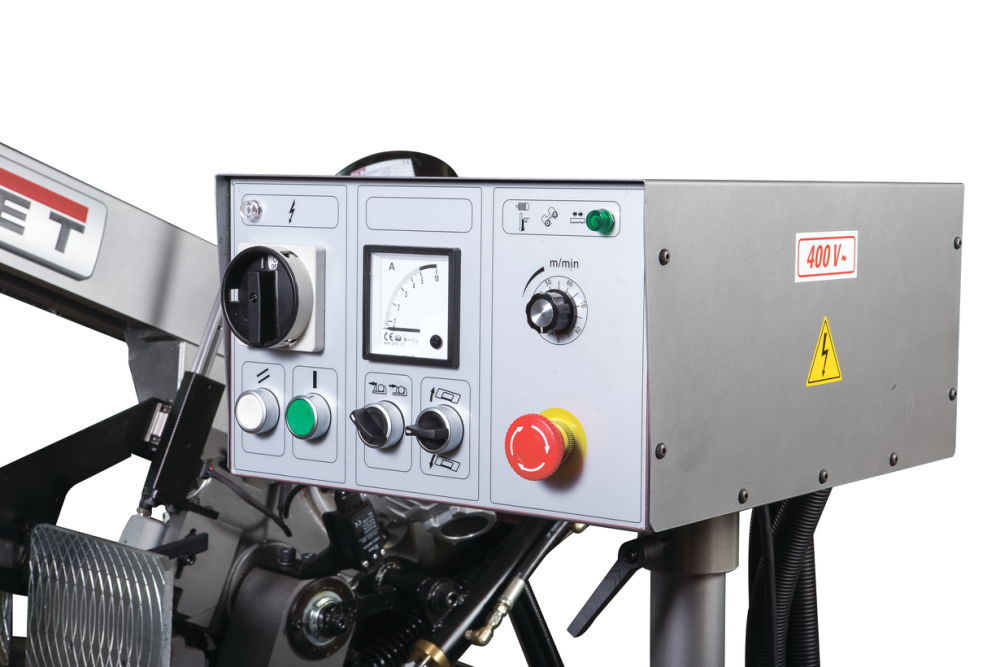

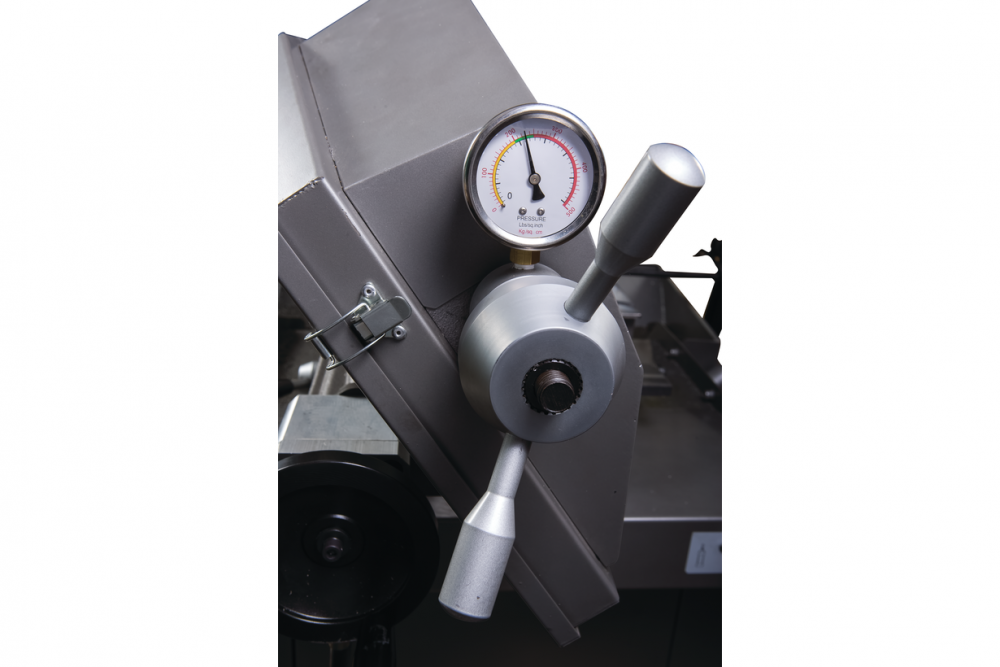

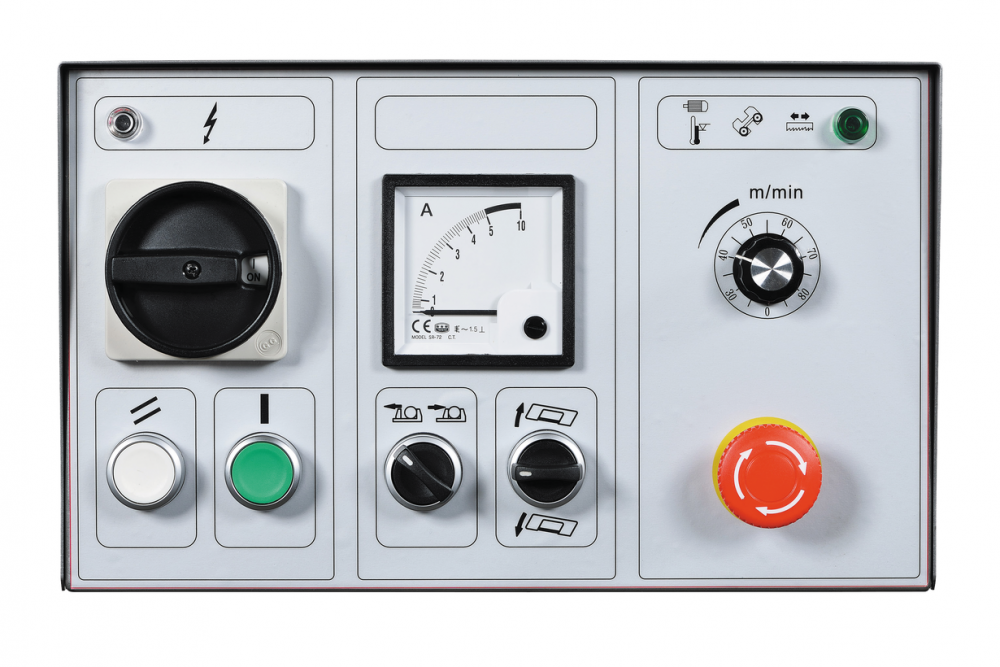

Агрегат оснащен интуитивно понятным пультом управления с амперметром, который фиксирует нарушения в работе электромотора. Также имеются системы безопасности и контроля качества пильного полотна, устройство подачи СОЖ в рабочую зону и тензометр, который показывает силу натяжения пилы.

Особенности

  • Модель европейского типа
  • Наличие подшипника в поворотной раме
  • Полуавтоматический режим работы
  • Выполнение полного цикла работ
  • Регулировка скорости движения полотна с помощью частотного преобразователя
  • Наличие гидравлических быстрозажимных тисков
  • Система гидравлики
  • Использование полотна шириной 27 мм
  • Система подачи СОЖ
  • Тензометр для фиксации силы натяжения полотна
  • Функция контроля износа ленточного полотна

Комплектация

  • Биметаллическое ленточное полотно М42 27х0,9х2965 мм, 5/8 TPI
  • Гидростанция с маслом
  • Система подачи СОЖ

Технические характеристики

Напряжение, В 400
Резка под углом (Диапазон поворота пильной рамы) -45°/+60°
Макс. Ø обработки при 90º Ø270 мм
Мощность двигателя, кВт 1,2
Зона обработки при 90° Ø270 мм, □220 мм, □290х220 мм
Зона обработки при + 45° вправо Ø250 мм, □220 мм, □240х220 мм
Зона обработки при - 45° влево Ø190 мм, □190 мм, □190х190 мм
Зона обработки при + 60° вправо Ø160 мм, □130 мм
Размеры ленточного полотна 27 х 0,9 х 2965 мм
Скорость движения полотна, м/мин 25-90
Объем бака СОЖ, л 10
Мощность двигателя 230 В 1,2 кВт
Ширина ленточного полотна, мм 27
Длина, мм 1550
Ширина, мм 800
Высота, мм 1480
Масса, кг 310
Длина в упаковке, см 159
Ширина в упаковке, см 90
Высота в упаковке, см 170
Масса в упаковке, кг 340

Характеристики

Основные характеристики

  • Масса, кг
    310
  • Зона обработки при + 60°, мм
    Ø160, □130
  • Зона обработки при - 45°, мм
    Ø190, □190, □190х190
  • Мощность двигателя, кВт
    1,2
  • Объем бака СОЖ, л
    10
  • Размеры станка (Д x Ш x В), мм
    1550 x 800 x 1480
  • Напряжение, В
    400
  • Макс. Ø обработки при 90º, мм
    270
  • Зона обработки при 90°, мм
    Ø270, □220, □290х220
  • Зона обработки при + 45°, мм
    Ø250, □220, □240х220
  • Размеры ленточного полотна, мм
    27 х 0,9 х 2965
  • Скорость движения полотна, м/мин
    25-90
  • Резка под углом (Диапазон поворота пильной рамы)
    -45°/+60°
  • Ширина ленточного полотна, мм
    27
