Ленточнопильный станок JET HVBS-912G
Артикул: ITA912G
Станок JET HVBS-912G – экономичная и эффективная машина для пиления металлических заготовок большого диаметра и сечения.
Описание
JET HVBS-912G – промышленный ленточнопильный станок американского типа, предназначенный для выполнения работ по распиливанию металлических заготовок. Диаметр круглых изделий составляет 150-229 мм (в зависимости от установленного угла).
Система гидроразгрузки, которая поднимает и опускает литую пильную раму, снижает нагрузку на работника. Губки быстрозажимных тисков имеют поворотный механизм (угол поворота – от 0° до 45°). Степень натяжения пилы настраивается вращающимся маховиком.
Станок имеет электрический мотор мощностью 1200 Вт. С помощью редуктора он приводит в движение шкивы из серого чугуна, на которых установлена пильная лента. Имеются три режима скорости движения полотна – 38, 55 и 72 м/мин.
Направляющие с эксцентриковыми подшипниками определяют необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.
Станок оснащен устройством подачи СОЖ в рабочую зону, кордщеткой для чистки пильного полотна и кнопкой аварийного отключения двигателя. Агрегат установлен на тумбу-подставку с поддоном для сбора отходов – стружки и отработанной СОЖ.
Особенности
- Станок американского типа
- Ширина ленточного полотна 27 мм, возможность применения полотен для резки нержавеющих сталей
- Поворотные губки тисков для резки заготовок в диапазоне от 90° до +45°

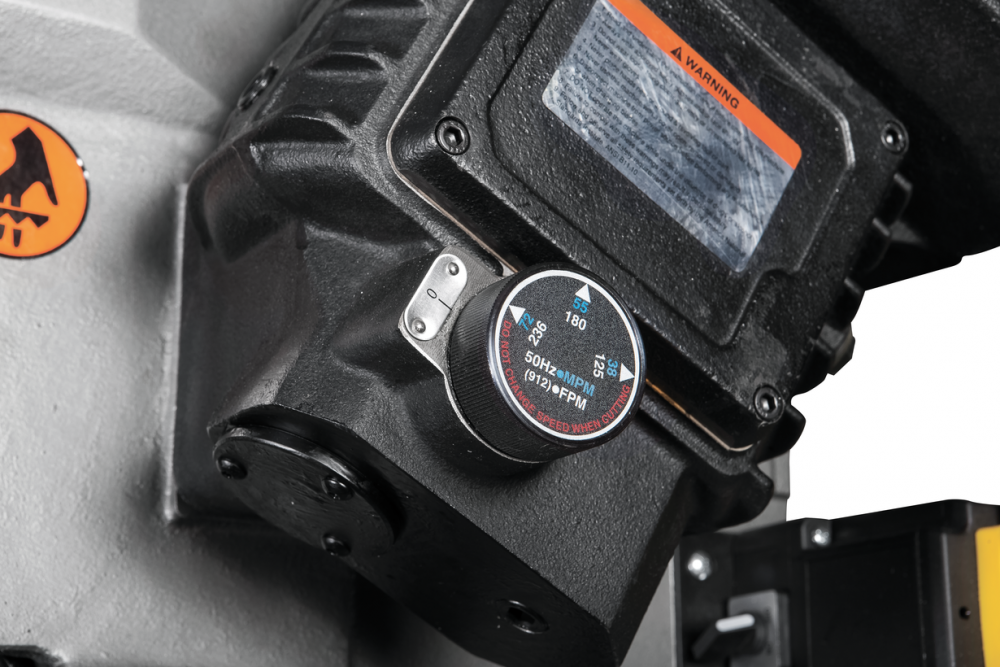

- Надёжный редуктор позволяет легко менять 3 скорости движения пильного полотна для резки различных материалов
- Система гидроразгрузки опускания консоли с точной регулировкой и выключателем после окончания пиления
- Встроенная система подачи СОЖ
- Направляющие полотна с двумя точками подачи СОЖ
- Кордщетка для очистки ленточного полотна от стружки
- Быстрозажимные тиски
- Тумба в комплекте
Комплектация
- Биметаллическое ленточное полотно М42 27х0,9х2655 мм, 4/6 TPI
- Полногидравлическая система подачи
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Система подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°/+45° |
| Макс. Ø обработки при 90º | Ø229 мм |
| Мощность двигателя, кВт | 0,75 |
| Зона обработки при 90° | Ø229, □178х305 мм |
| Зона обработки при + 45° вправо | Ø150, □127х150 мм |
| Размеры ленточного полотна | 27х0,9х2655 мм |
| Скорость движения полотна, м/мин | 38, 55, 72 |
| Диапазон поворота губок тисков | 0º-45º |
| Высота рабочего стола, мм | 640 |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 1325 |
| Ширина, мм | 630 |
| Высота, мм | 1080 |
| Масса, кг | 170 |
| Длина в упаковке, см | 147,3 |
| Ширина в упаковке, см | 70 |
| Высота в упаковке, см | 127 |
| Масса в упаковке, кг | 200 |
Характеристики
Основные характеристики
-
Масса, кг170
-
Мощность двигателя, кВт0,75
-
Размеры станка (Д x Ш x В), мм1325 x 630 x 1080
-
Напряжение, В400
-
Высота рабочего стола, мм640
-
Макс. Ø обработки при 90º, мм229
-
Зона обработки при 90°, ммØ229, □178х305
-
Зона обработки при + 45°, ммØ150, □127х150
-
Размеры ленточного полотна, мм27х0,9х2655
-
Скорость движения полотна, м/мин38, 55, 72
-
Диапазон поворота губок тисков0º-45º
-
Резка под углом (Диапазон поворота пильной рамы)0°/+45°
-
Ширина ленточного полотна, мм27
