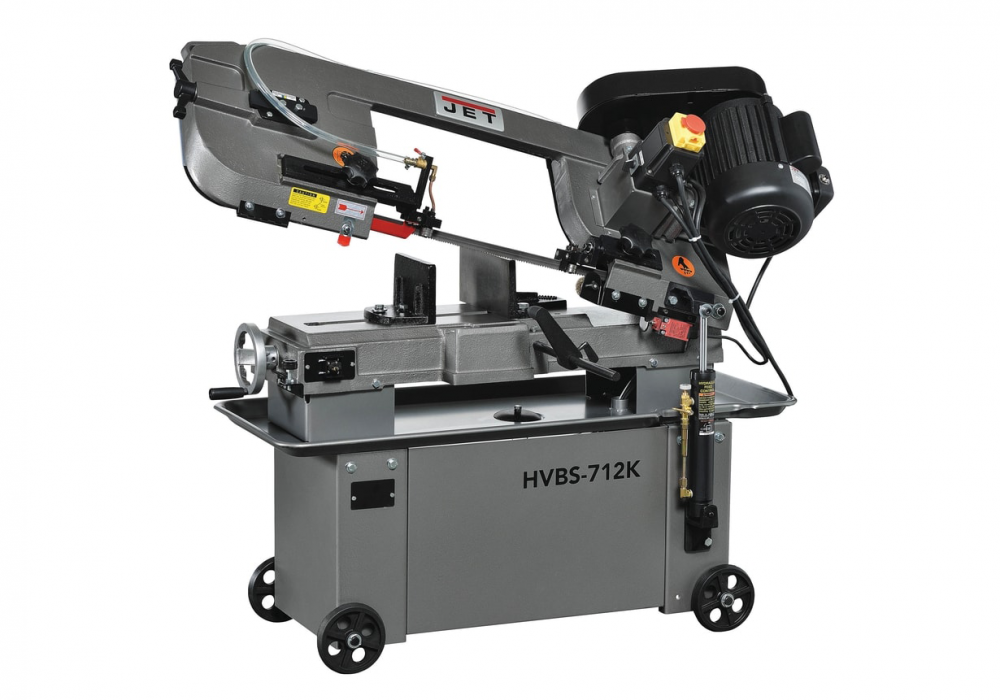

Ленточнопильный станок JET HVBS-712K (400 В)
Артикул: 414459T-RU
Станок JET HVBS-712K – компактная и эффективная машина для промышленного пиления металлических заготовок круглого, квадратного и прямоугольного сечения.
Описание
JET HVBS-712K – ленточнопильный станок американского типа, предназначенный для пиления металлических заготовок в промышленности.

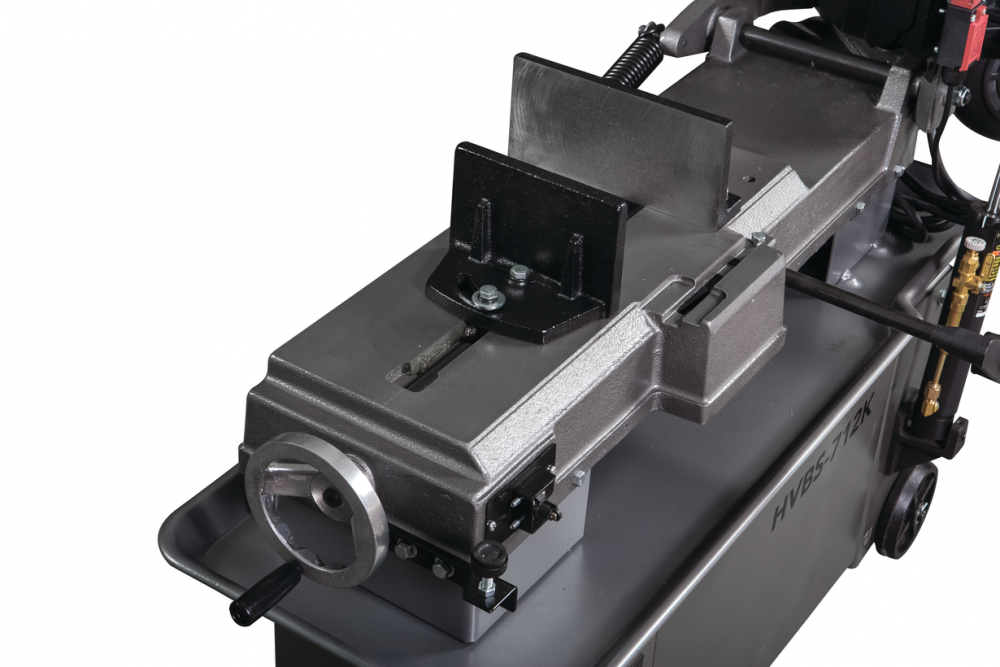

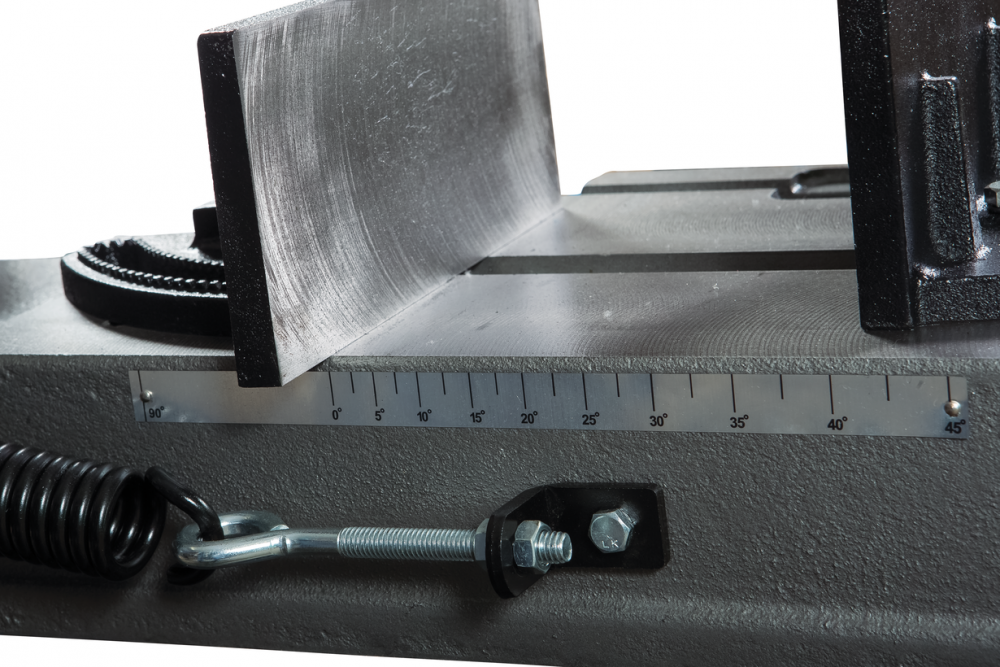

Агрегат способен распиливать под прямым углом круглые детали из металла диаметром до 175 мм, заготовки квадратного сечения 180x180 мм, а также прямоугольные заготовки 160x300. Под углом 45° на станке можно распиливать круглые детали диаметром до 110 мм, а также прямоугольные заготовки 180х110 мм. Чтобы настроить угол распила, необходимо установить губки металлических тисков в соответствии с нанесенной шкалой.
Обрабатываемые металлы – низко- и высоколегированная сталь, бронза (в т.ч. подшипниковая), мягкая и твердая латунь, алюминий и полимерные материалы.

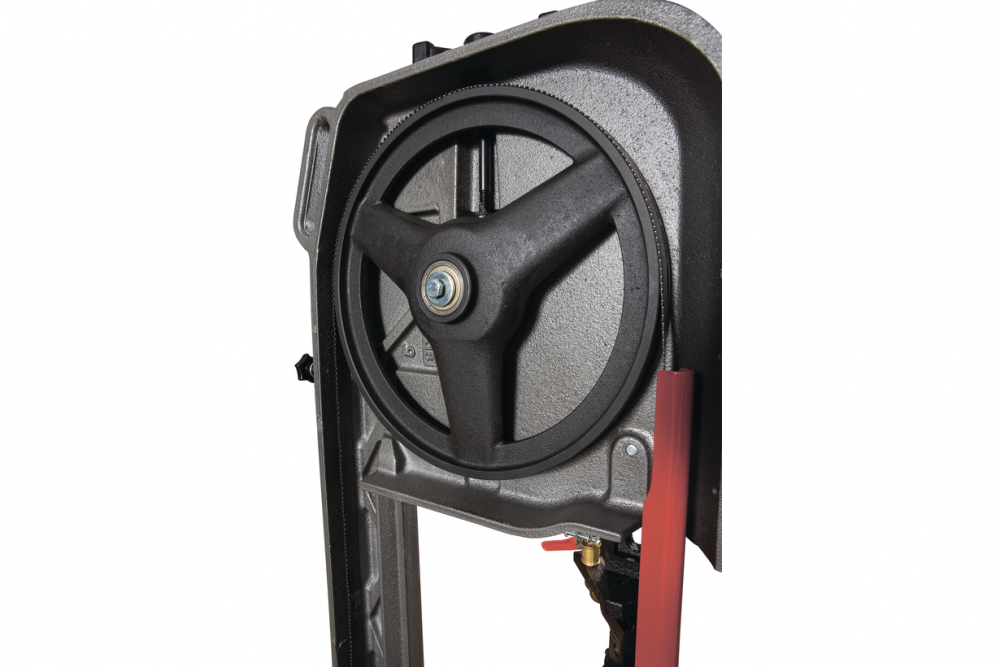

Основные узлы станка – основание, консоль, пильная рама, тиски и шкивы – отлиты из чугуна, обладающего повышенной прочностью. Система гидроразгрузки, которая поднимает и опускает пильную раму, снижает нагрузку на работника. С помощью гидравлического цилиндра можно регулировать скорость подачи рамы и силу прижима консоли. На данной модели можно проводить распил в вертикальном положении.

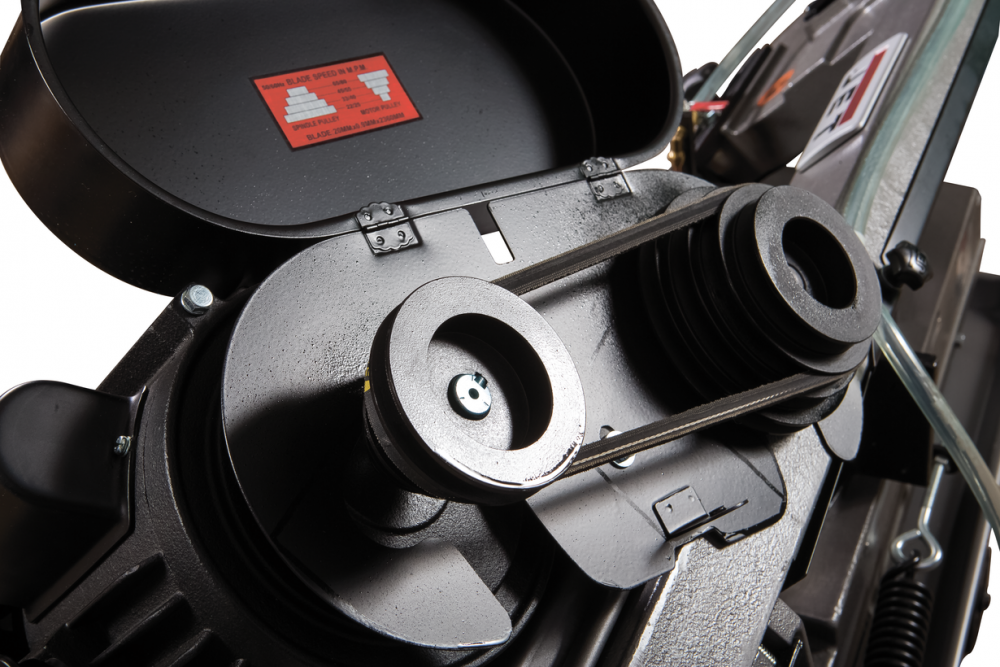

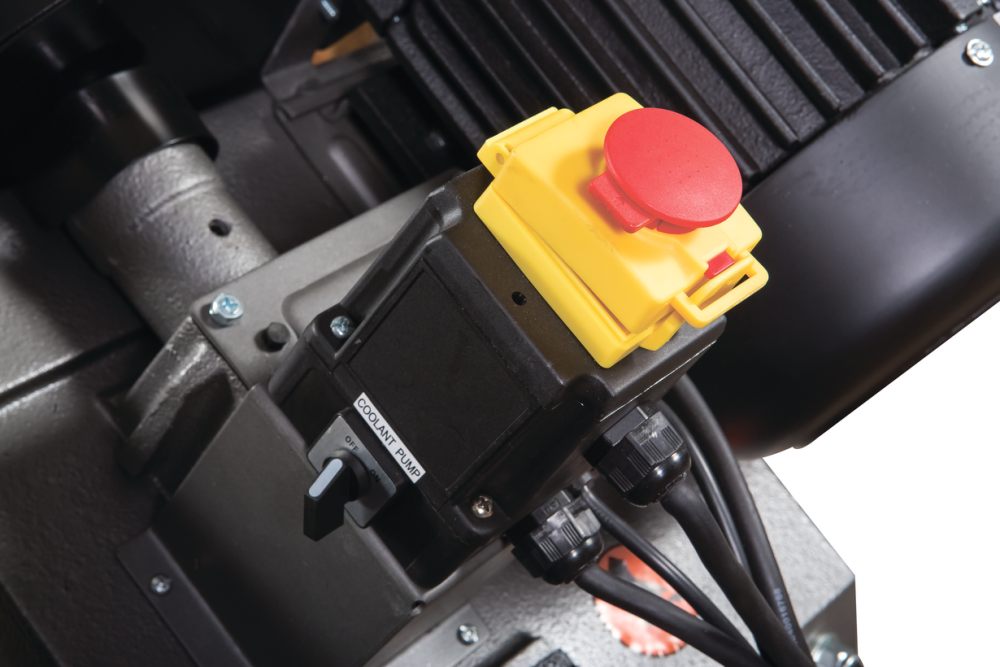

Электродвигатель работает как от бытовой розетки напряжением 220 В (мощность составит 0,56 кВт), так и от промышленной трехфазной сети напряжением 400 В (мощность увеличится до 0,75 кВт). Имеются четыре режима скорости движения ленточного полотна, которые переключаются ременной передачей, – 25, 32, 45, 72 м/мин. Двигатель включается нажатием кнопки на блоке управления. Также имеется автоматический выключатель, который останавливает агрегат после завершения распила.

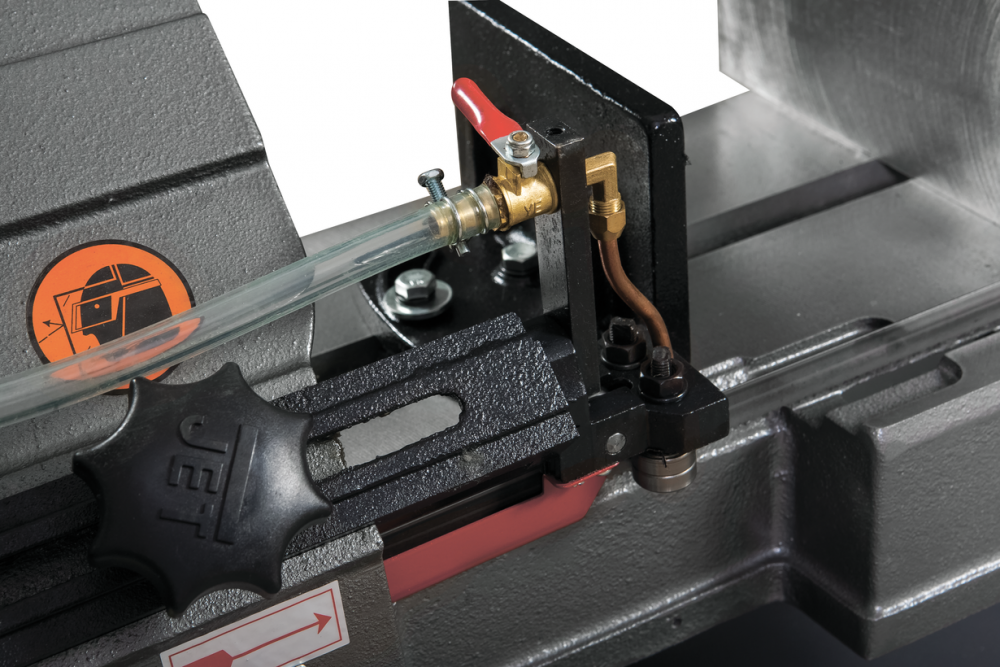

Направляющие, перемещаемые по консоли, позволяют настроить необходимую величину прохода пилы. Также направляющие имеют пять подшипников, предназначенных для регулировки положения пилы относительно обрабатываемого изделия. Такая конструкция повышает точность пиления и качество работы, а также продлевает срок годности полотна.

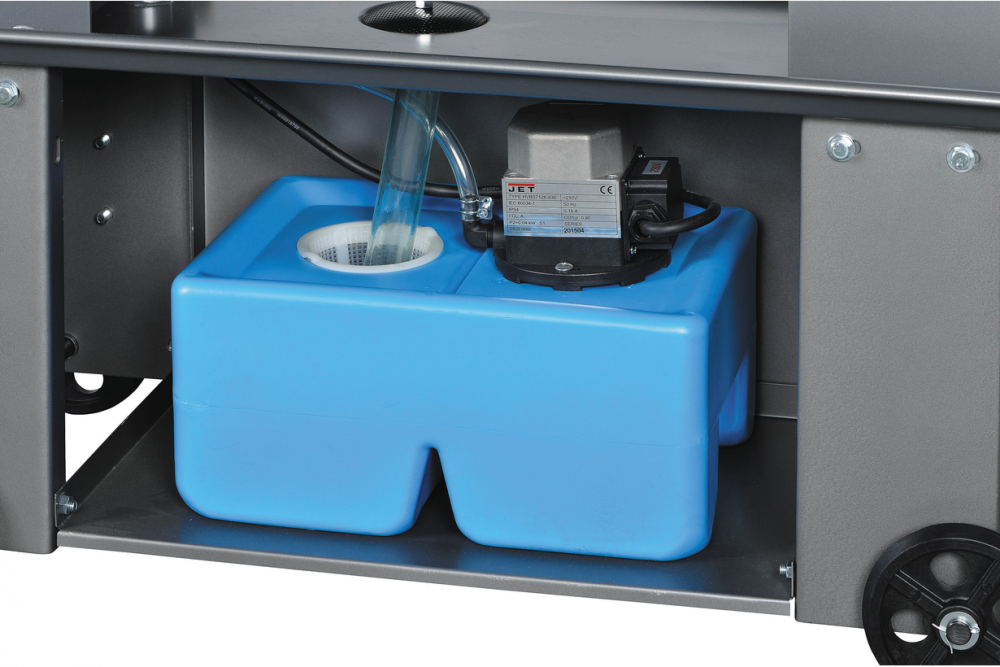

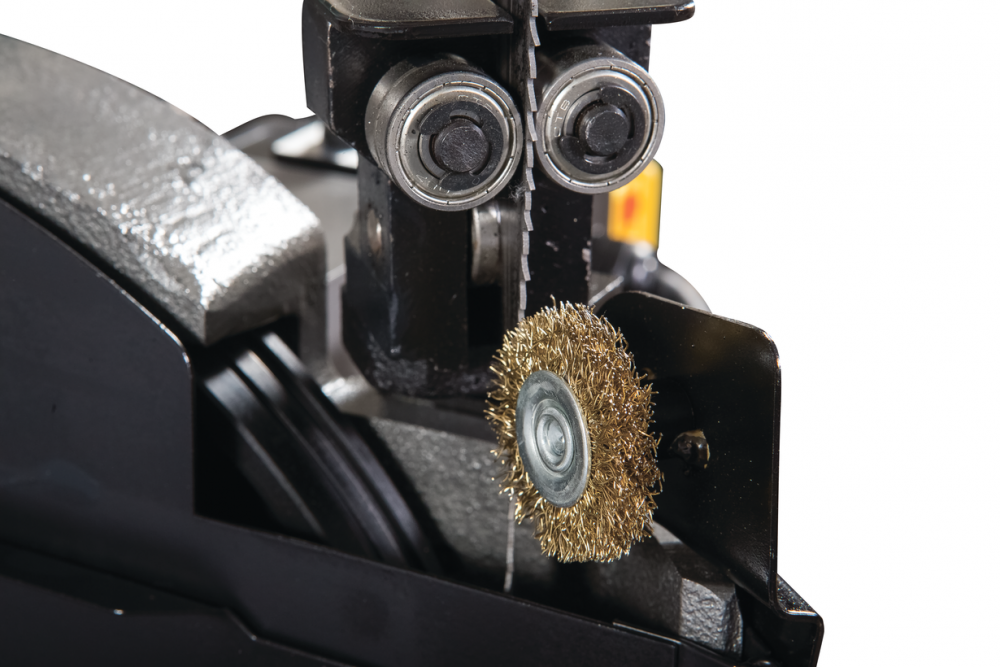

Станок оснащен дисковой кордщеткой для очистки пильного полотна от стружек, устройством подачи СОЖ в рабочую зону, системой ручной регулировки натяжения пилы, а также поддоном для сбора отходов.
Особенности
- Американский тип станка
- Функция распиливания в вертикальном положении
- Два типа электропитания – бытовое (220 В) и промышленное (трехфазный ток, 400 В)
- Устройство гидроразгрузки
- Регулирование скорости полотна посредством ременной передачи
- Система подачи СОЖ
Комплектация
- Биметаллическое ленточное полотно М42 20x0,9x2362 мм, 5/8 TPI
- Гидравлическая система подачи

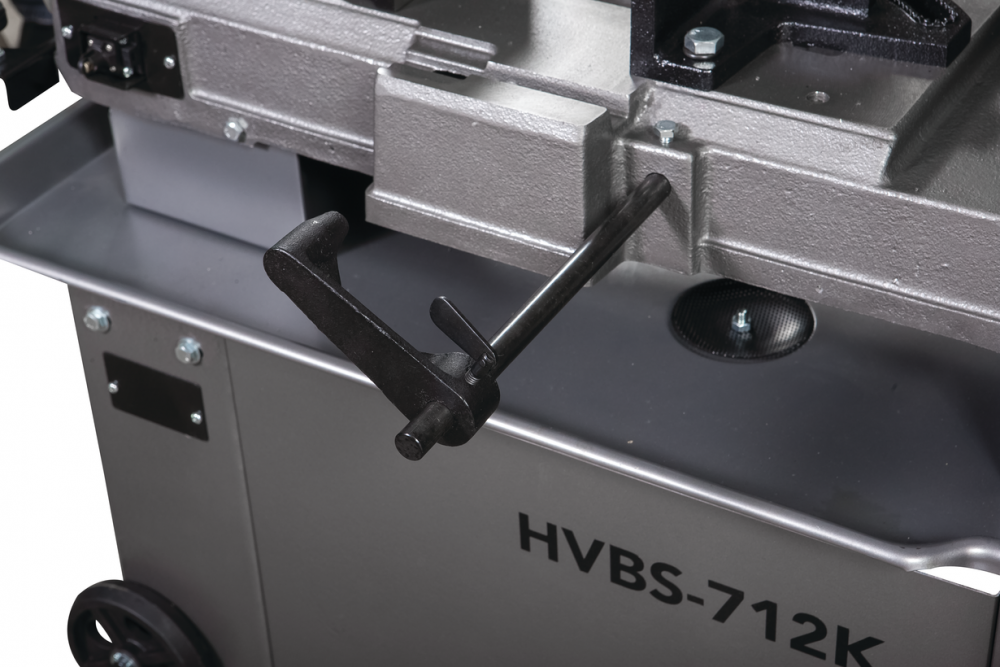

- Регулируемый концевой упор
- Автоматический выключатель окончания распила

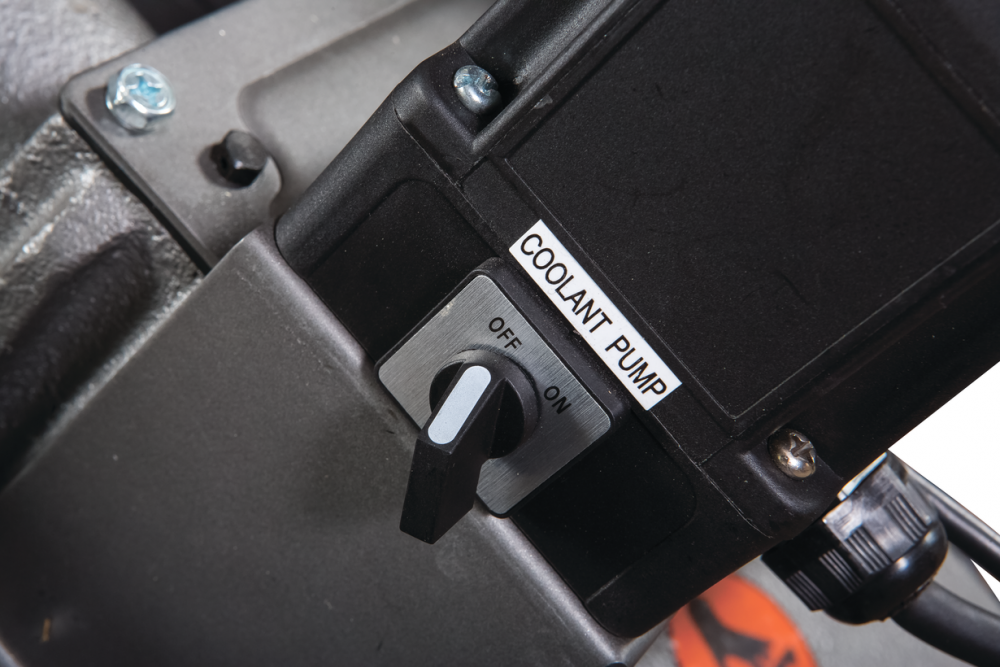

- Система подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Макс. Ø обработки при 90º | Ø175 мм |
| Мощность двигателя, кВт | 0,75 |
| Зона обработки при 90° | Ø175, □180х180 мм, □160x300 мм |
| Зона обработки при + 45° вправо | Ø110, □180х110мм |
| Размеры ленточного полотна | 20 х 0,9 х 2362 мм |
| Скорость движения полотна, м/мин | 20, 32, 45, 72 |
| Диапазон поворота губок тисков | 0º-45º |
| Диаметр шкивов, мм | 300 мм |
| Высота рабочего стола, мм | 585 |
| Объем бака СОЖ, л | 8 |
| Мощность мотора СОЖ | 0,1 кВт |
| Резка под углом | 0°/+45° |
| Ширина ленточного полотна, мм | 20 |
| Длина, мм | 1260 |
| Ширина, мм | 520 |
| Высота, мм | 970 |
| Масса, кг | 145 |
| Длина в упаковке, см | 129,54 |
| Ширина в упаковке, см | 55 |
| Высота в упаковке, см | 106,68 |
| Масса в упаковке, кг | 156 |
Характеристики
Основные характеристики
-
Масса, кг145
-
Ширина ленточного полотна, мм20
-
Резка под углом (Диапазон поворота пильной рамы)0°/+45°
-
Мощность мотора СОЖ, кВт0,1
-
Мощность двигателя, кВт0,75
-
Объем бака СОЖ, л8
-
Размеры станка (Д x Ш x В), мм1260 x 520 x 970
-
Напряжение, В400
-
Высота рабочего стола, мм585
-
Диаметр шкива, мм300
-
Макс. Ø обработки при 90º, мм175
-
Зона обработки при 90°, ммØ175, □180х180, □160x300
-
Зона обработки при + 45°, ммØ110, □180х110
-
Размеры ленточного полотна, мм20 х 0,9 х 2362
-
Скорость движения полотна, м/мин20, 32, 45, 72
-
Диапазон поворота губок тисков0º-45º
