Ленточнопильный станок JET HVBS-712 (230В)
Артикул: 414559-RU
Станок JET HVBS-712 – компактная и эффективная машина для промышленного пиления металлических заготовок круглого, квадратного и прямоугольного сечения.
Описание

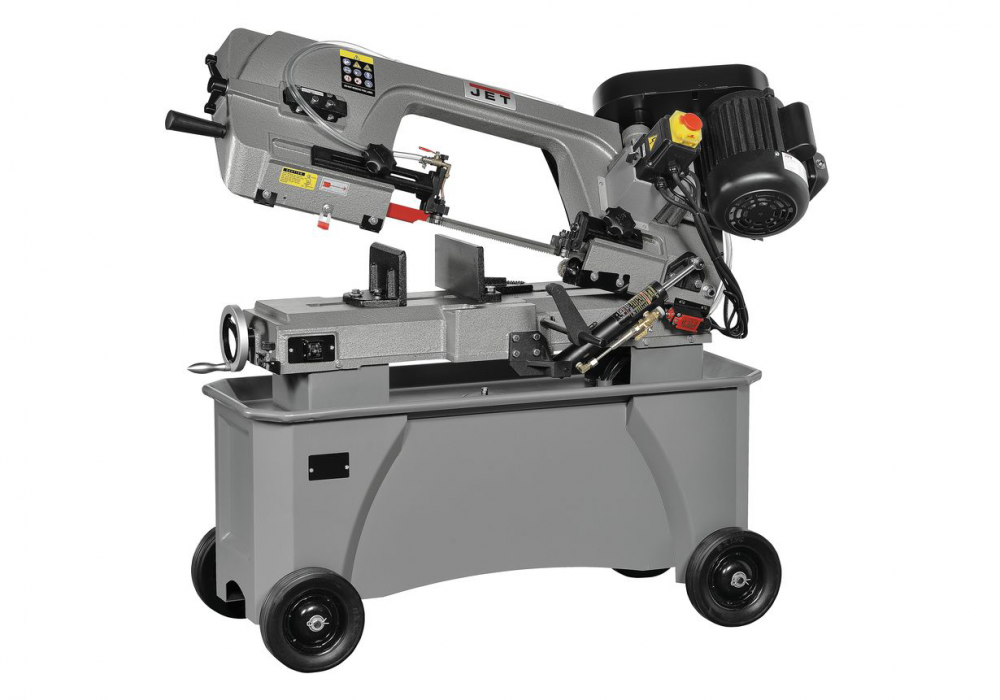

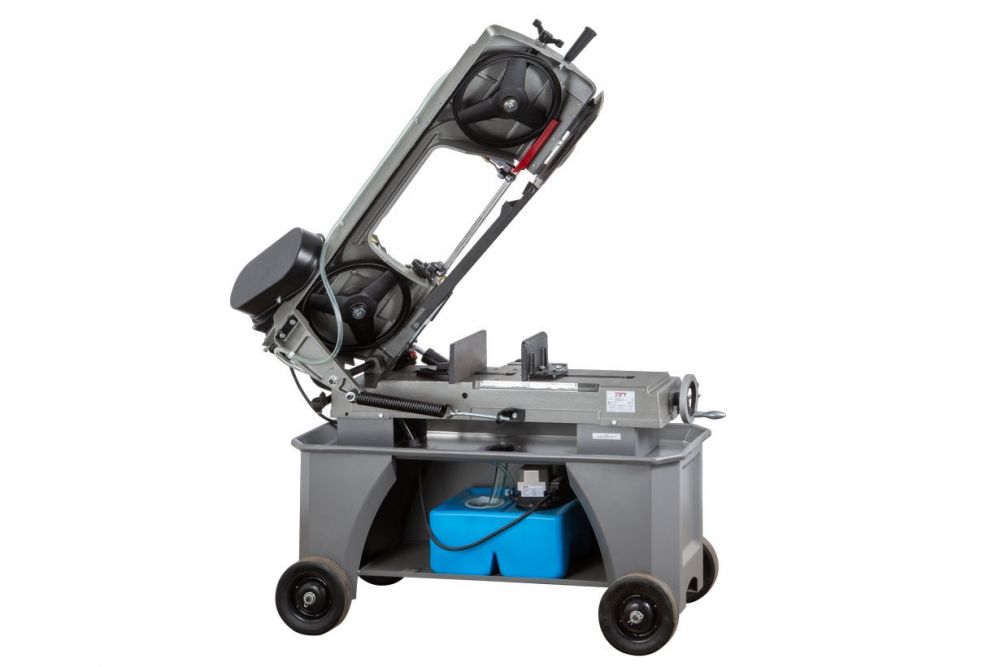

JET HVBS-712 – ленточнопильный станок американского типа, предназначенный для пиления металлических заготовок в промышленности.
Агрегат способен распиливать под прямым углом круглые детали из металла диаметром до 178 мм, заготовки квадратного сечения со стороной 178 мм, а также прямоугольные заготовки 305x25. Под углом 45° на данном станке можно распиливать круглые детали диаметром до 114 мм, заготовки квадратного сечения со стороной 114 мм, а также прямоугольные заготовки 165х114 мм.

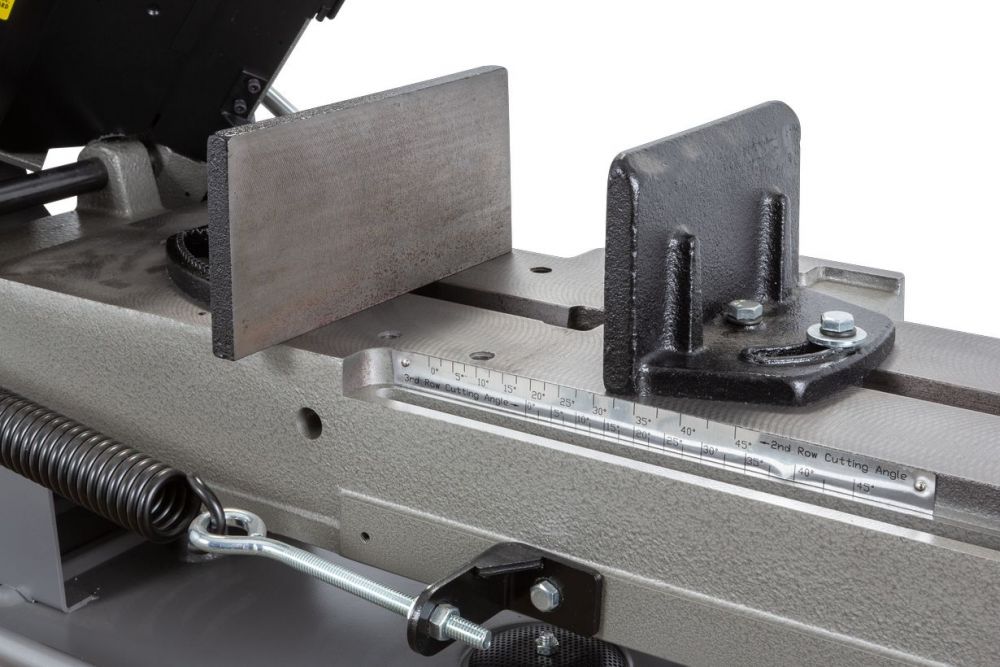

Угол распила регулируется путем поворота рамы от 0° до 45° – для удобства нанесена угловая шкала.

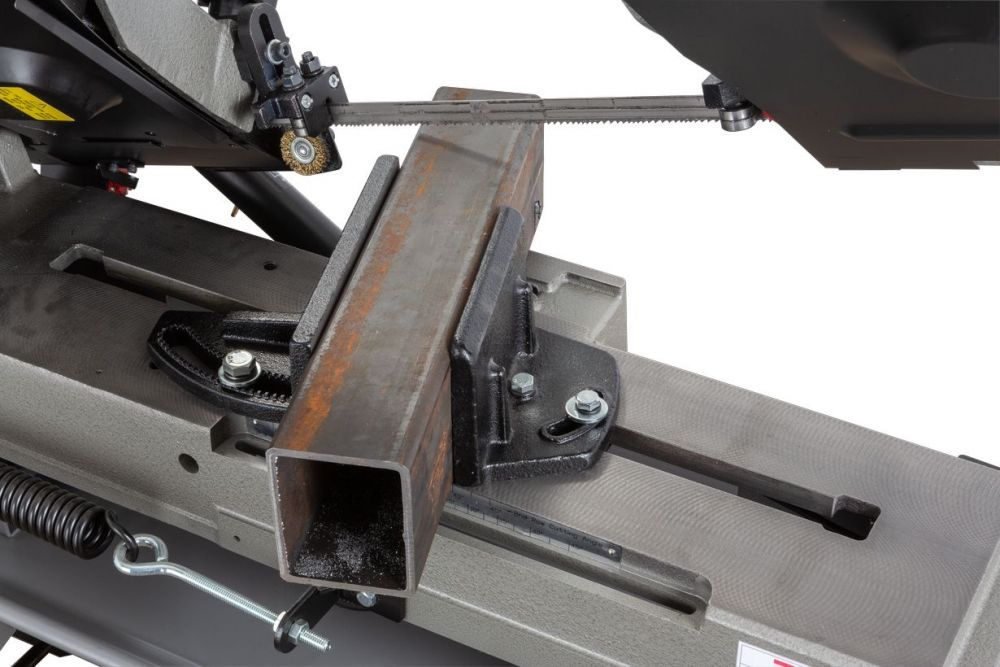

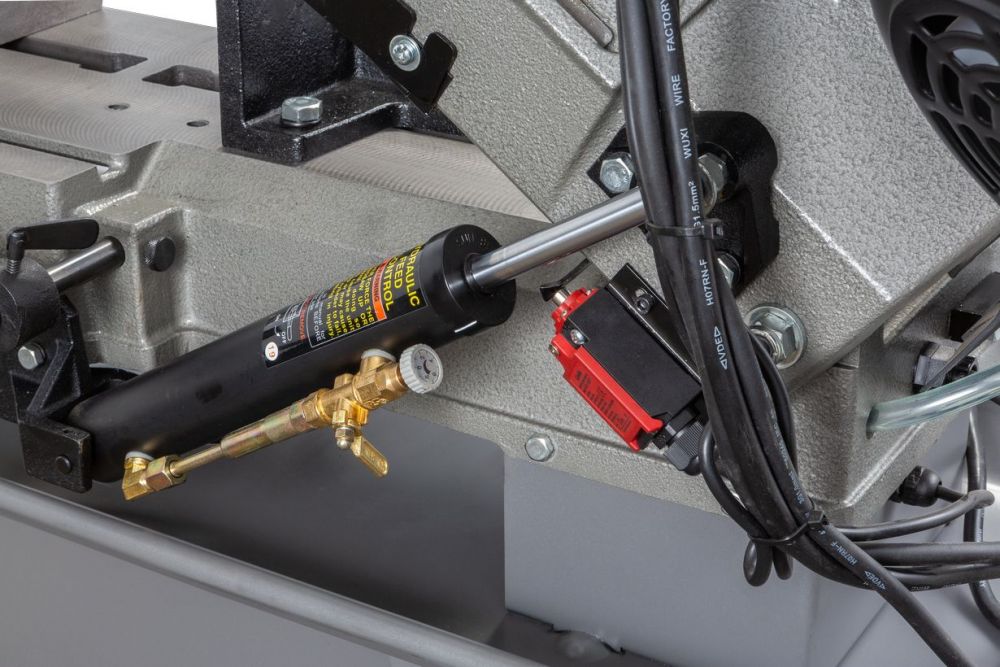

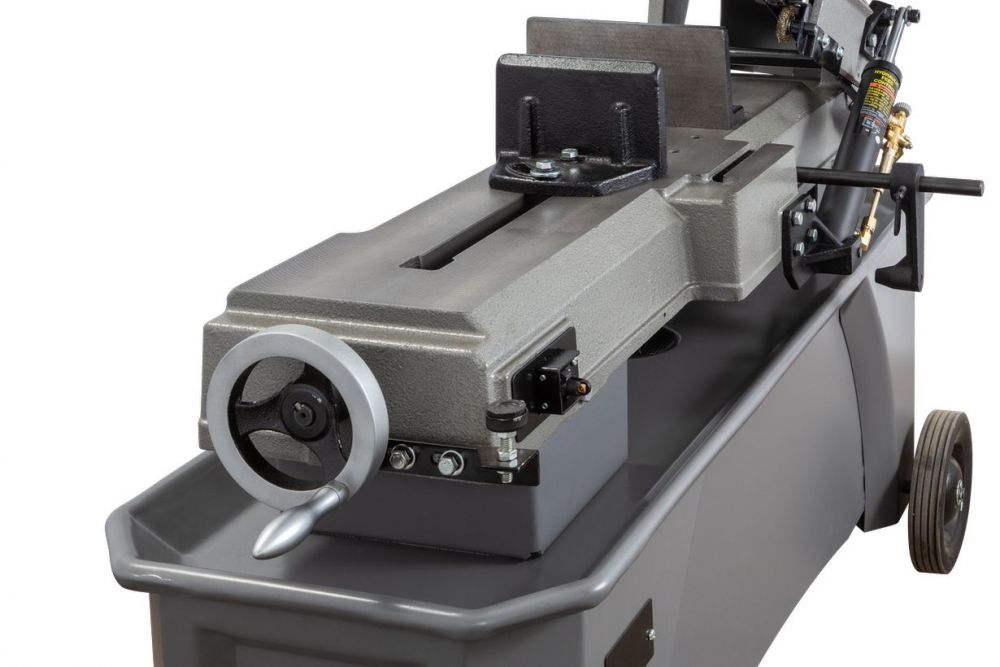

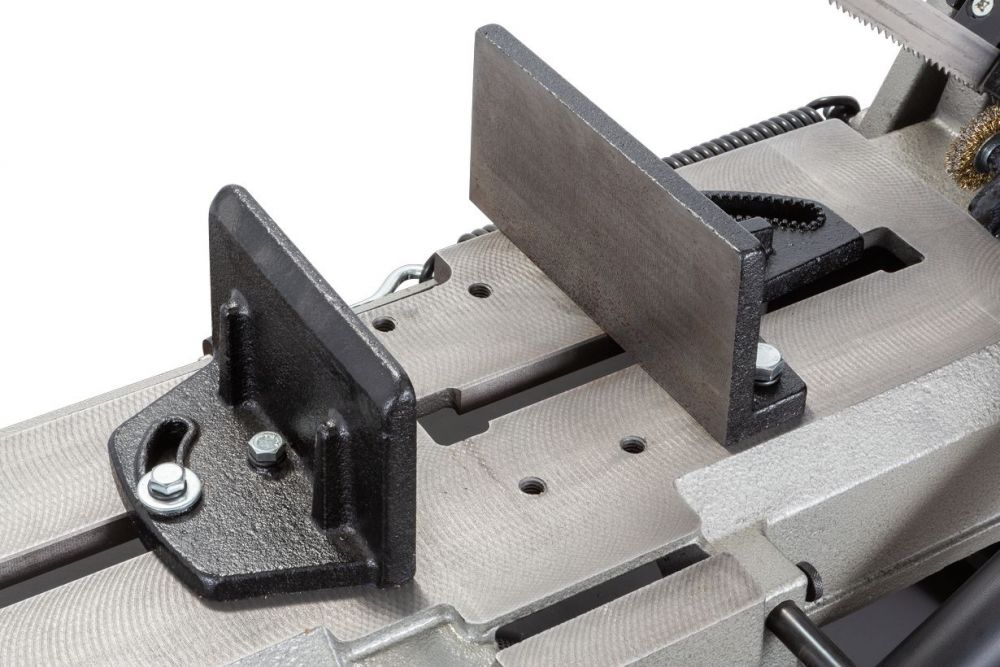

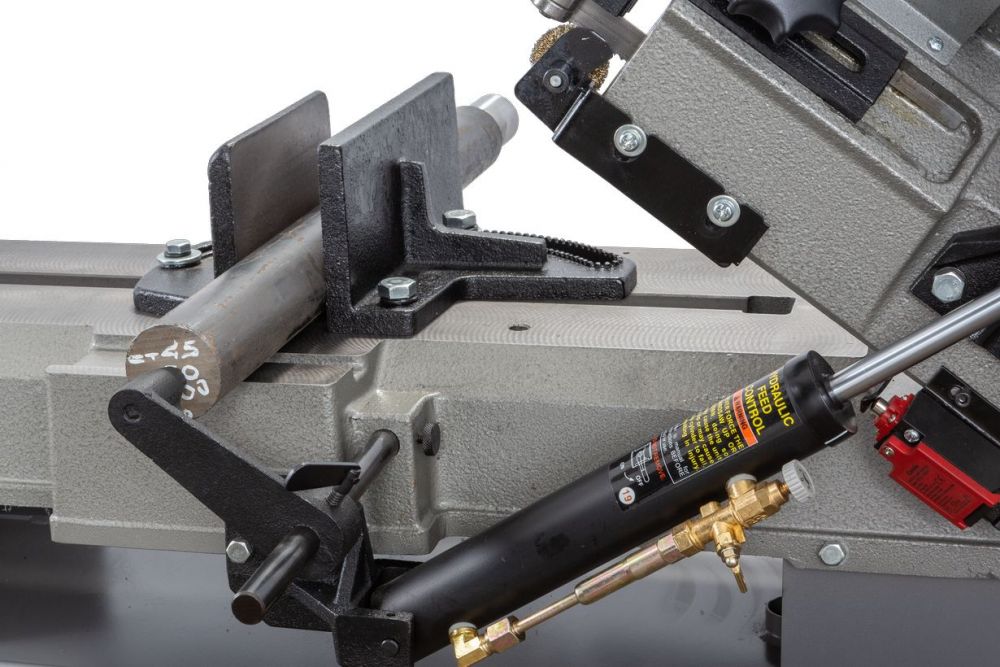

Система гидроразгрузки, которая поднимает и опускает литую пильную раму, снижает нагрузку на работника. Гидравлический цилиндр обеспечивает необходимую силу прижима пилы к обрабатываемому изделию. Губки тисков имеют поворотный механизм. На данной модели можно проводить распил в вертикальном положении.

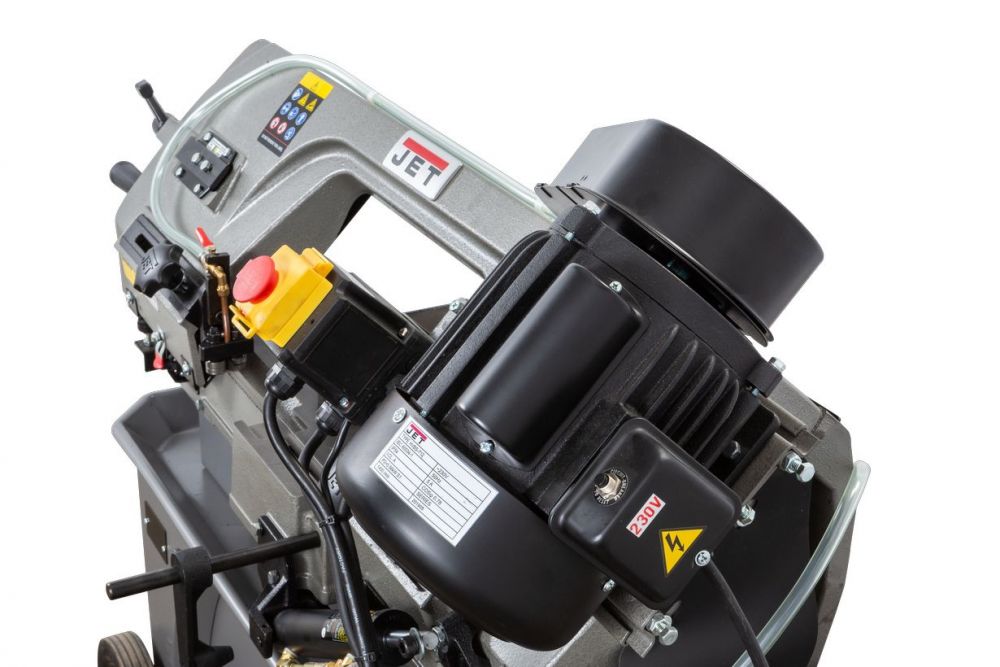

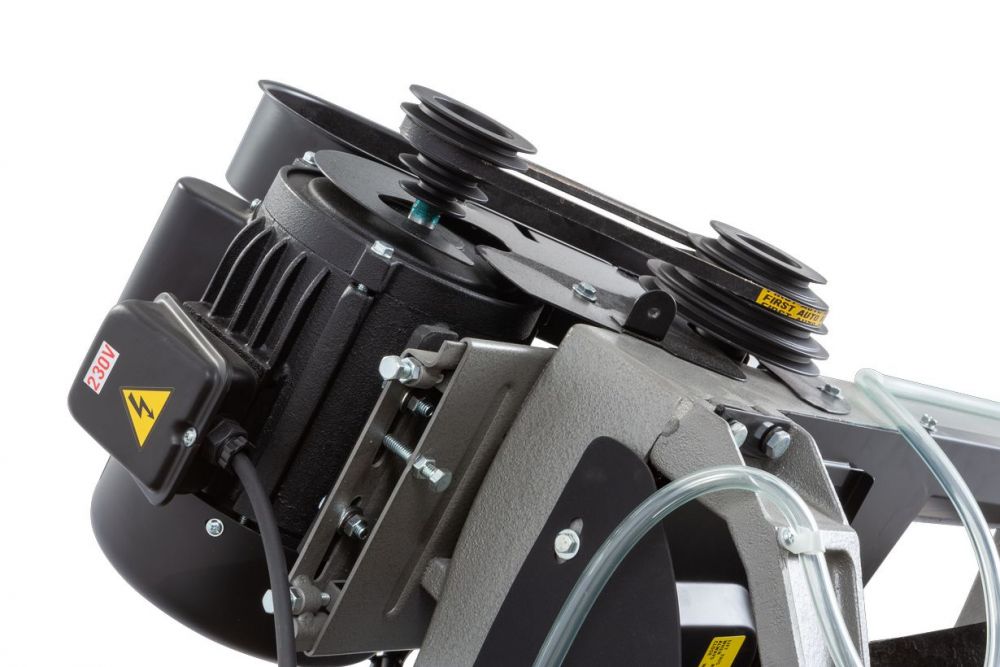

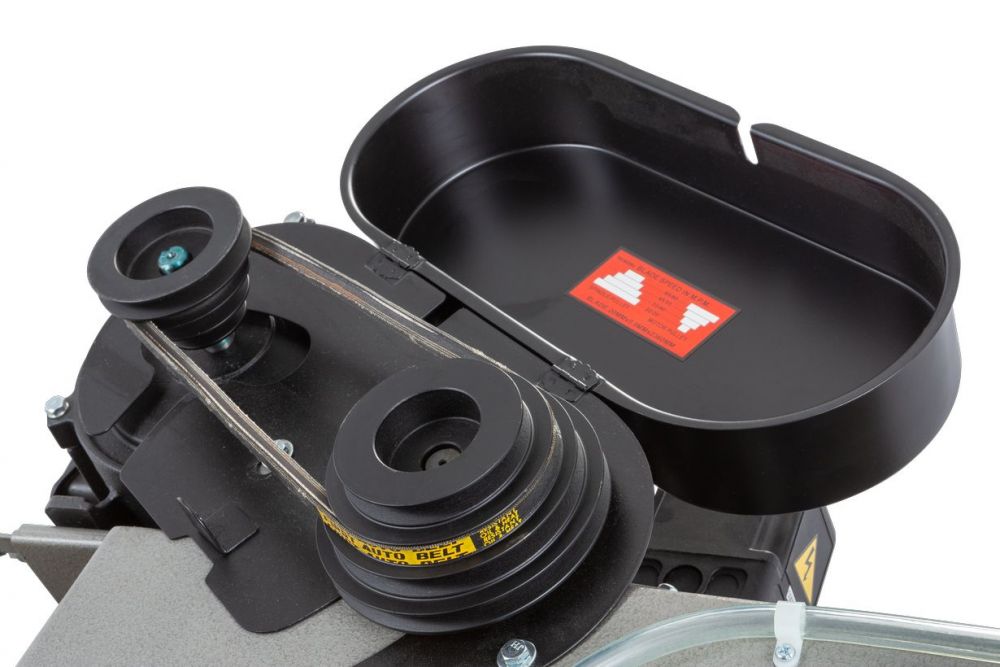

Пила приводится в движение асинхронным электрическим мотором мощностью 560 Вт с устройством смены количества полюсов. Имеются четыре режима скорости движения ленточного полотна – 22, 33, 45, 66 м/мин.

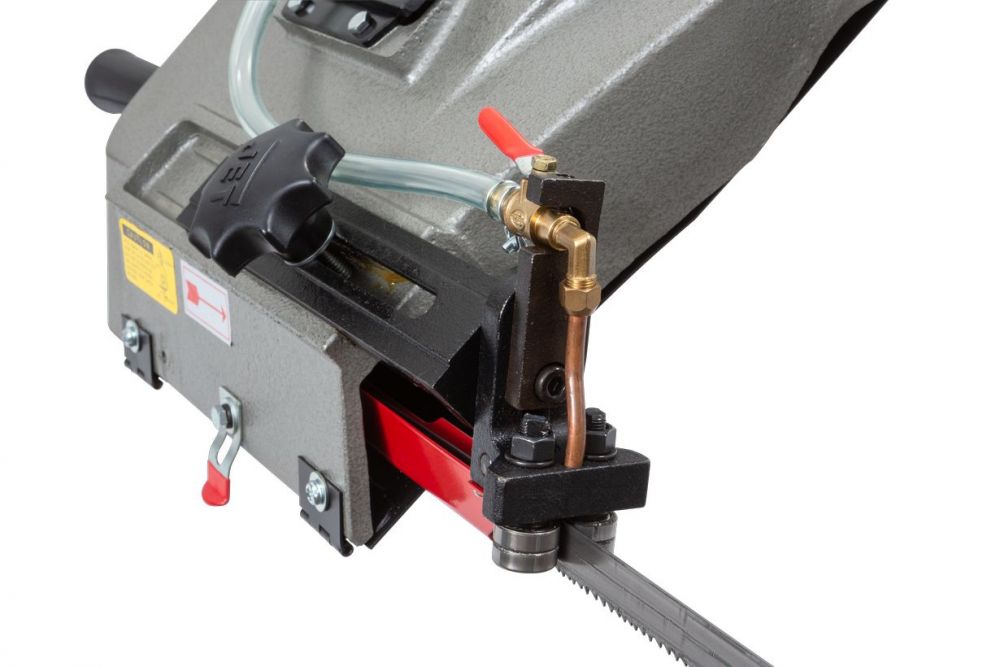

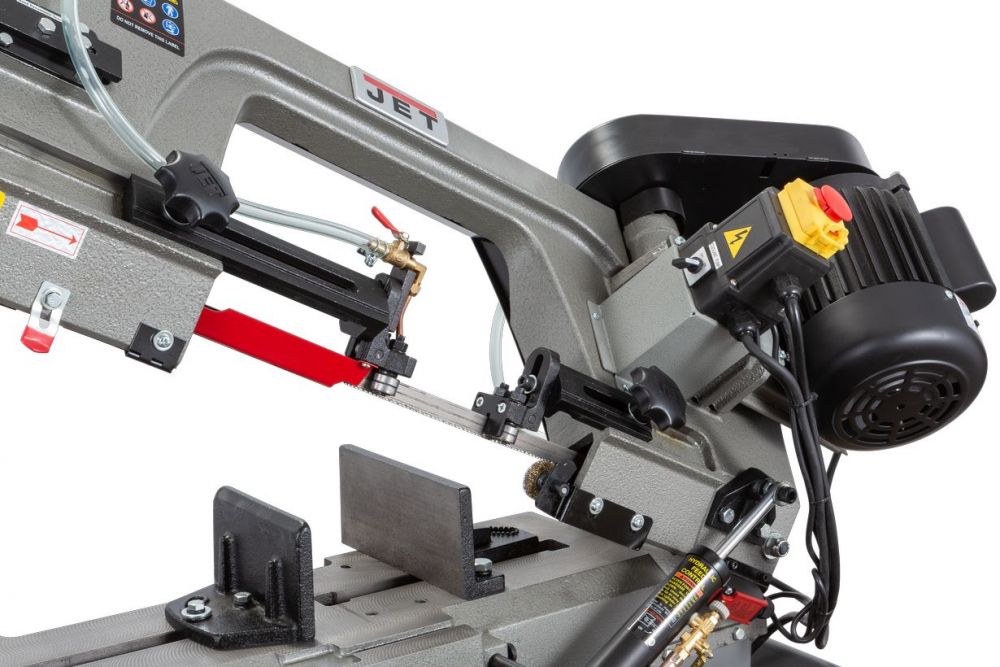

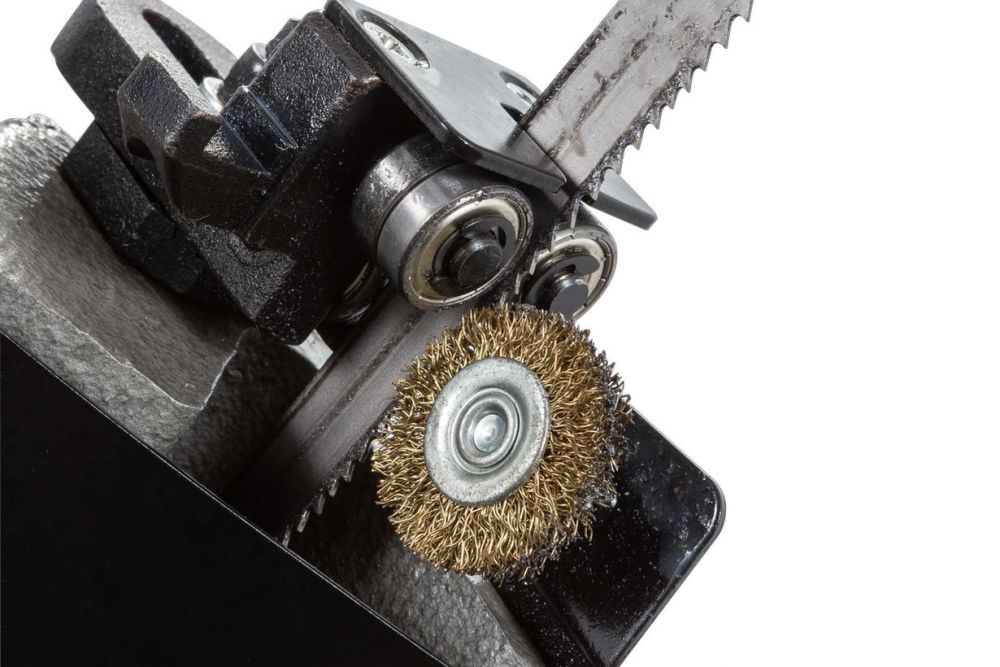

Направляющие, размещенные на консоли, позволяют настроить необходимую величину прохода пилы и предотвратить уход полотна в сторону. Также имеются подшипники для регулировки положения пилы относительно обрабатываемого изделия. Такая конструкция повышает точность пиления и качество работы, а также продлевает срок годности полотна.

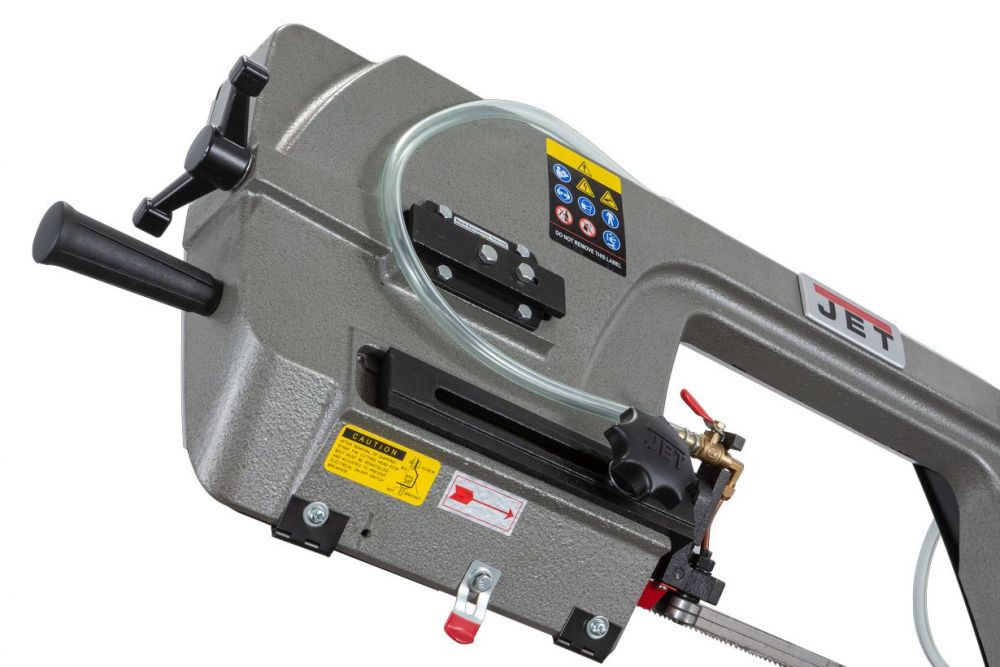

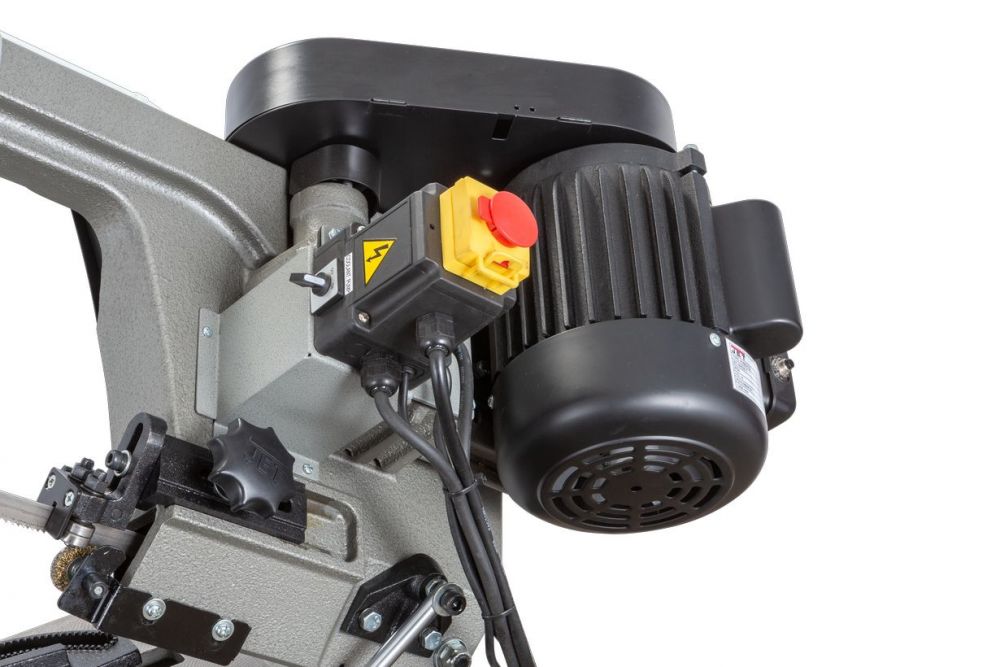

Станок оснащен устройством подачи СОЖ в рабочую зону, кнопкой аварийного отключения двигателя и тензометром для настройки натяжения пильного полотна. Агрегат установлен на тумбу-подставку на колесиках, которые облегчают перемещение.
Особенности
- Мощная чугунная пильная рама для стабильной резки сплошных заготовок
- Возможность работать в вертикальном положении
- Модель американского типа
- Наличие 4-х скоростей движения ленточного полотна
- Система гидроразгрузки
- Тензометр, определяющий силу натяжения полотна
- Автоматическое отключение по окончании распила
- Тумба в комплекте
Технические характеристики
| Напряжение, В | 230 |
| Мощность двигателя, кВт | 0,56 |
| Макс. Ø обработки при 90º | Ø178 мм |
| Зона обработки при 90° | Ø178 мм, □178 мм, □305х25 мм |
| Зона обработки при + 45° вправо | Ø114 мм, □114 мм, □165x114 мм |
| Размеры ленточного полотна | 20 х 0,9 х 2365 мм |
| Скорость движения полотна, м/мин | 22, 33, 45, 66 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°/+45° |
| Ширина ленточного полотна, мм | 20 |
| Длина, мм | 1219 |
| Ширина, мм | 432 |
| Высота, мм | 1016 |
| Масса, кг | 170 |
| Длина в упаковке, см | 130 |
| Ширина в упаковке, см | 48,8 |
| Высота в упаковке, см | 114 |
| Масса в упаковке, кг | 190 |
Характеристики
Основные характеристики
-
Масса, кг170
-
Ширина ленточного полотна, мм20
-
Резка под углом (Диапазон поворота пильной рамы)0°/+45°
-
Мощность двигателя, кВт0,56
-
Размеры станка (Д x Ш x В), мм1219 x 432 x 1016
-
Напряжение, В230
-
Макс. Ø обработки при 90º, мм178
-
Зона обработки при 90°, ммØ178, □178, □305х25
-
Зона обработки при + 45°, ммØ114, □114, □165x114
-
Размеры ленточного полотна, мм20 х 0,9 х 2365
-
Скорость движения полотна, м/мин22, 33, 45, 66
