Ленточнопильный станок JET HVBS-56M
Артикул: 414458M
Станок JET HVBS-56M – компактная и эффективная машина для мелкосерийного распиливания металлических заготовок в частных мастерских.
Описание
JET HVBS-56M – ленточнопильный станок американского типа, предназначенный для распиливания небольших партий металлических заготовок в индивидуальных мастерских.
Работа выполняется в ручном режиме: оператор самостоятельно опускает пильную раму на обрабатываемое изделие, подает смазочно-охлаждающую жидкость в рабочую зону и регулирует степень натяжения пилы с помощью маховика.
Изделие фиксируется на станке механическими тисками, которые поворачиваются на угол 0°-45°. Благодаря концевому упору, изделие можно быстро переустановить в нужную позицию перед началом следующего распила.
Агрегат рассчитан на серийный распил круглых изделий диаметром 95-125 мм (в зависимости от установленного угла), квадратных со стороной 75-125 мм и прямоугольных сечением 150х125 мм.
Станок имеет электрический мотор мощностью 650 Вт с воздушным охлаждением. Имеются три режима скорости движения полотна – 20, 30 и 50 м/мин. Скорость изменяется путем перестановки ремня на шкивах.

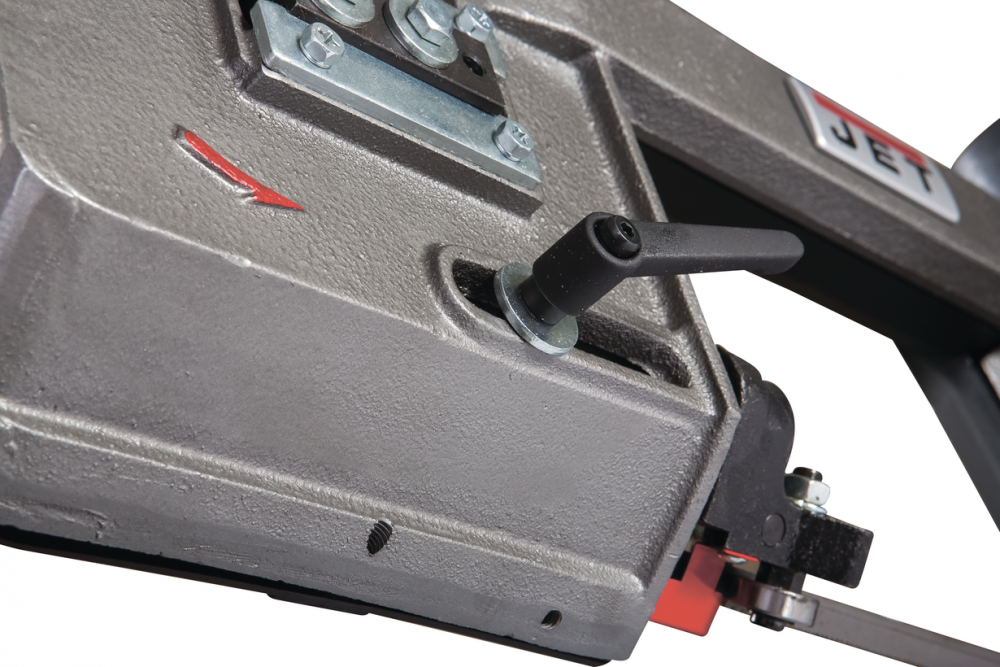

Направляющие с подшипниками определяют необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.
Агрегат установлен на мобильную подставку на колесиках с ручкой для передвижения.
Особенности
- Модель американского типа
- Опускание пильной рамы вручную
- Небольшой вес и компактные габариты
- Автоматическое отключение после окончания сквозного распила
- 3 скорости движения полотна
Комплектация
- Биметаллическое ленточное полотно М42 13x0,65x1640 мм, 10/14 TPI
- Регулируемый концевой упор
- Опорные ножки
Технические характеристики
| Напряжение, В | 230 |
| Макс. Ø обработки при 90º | Ø125 мм |
| Мощность двигателя, кВт | 0,37 |
| Зона обработки при 90° | Ø125 мм, □125 мм, □150 х 125 мм |
| Зона обработки при + 45° вправо | Ø95 мм, □75 мм |
| Размеры ленточного полотна | 13 х 0,65 х 1640 мм |
| Скорость движения полотна, м/мин | 20, 30, 50 |
| Диаметр шкивов, мм | 187 мм |
| Резка под углом | 0º/+45º |
| Ширина ленточного полотна, мм | 13 |
| Длина, мм | 1100 |
| Ширина, мм | 500 |
| Высота, мм | 1450 |
| Масса, кг | 50 |
| Длина в упаковке, см | 103 |
| Ширина в упаковке, см | 40 |
| Высота в упаковке, см | 42 |
| Масса в упаковке, кг | 52 |
Характеристики
Основные характеристики
-
Масса, кг50
-
Мощность двигателя, кВт0,37
-
Размеры станка (Д x Ш x В), мм1100 x 500 x 1450
-
Напряжение, В230
-
Диаметр шкива, мм187
-
Макс. Ø обработки при 90º, мм125
-
Зона обработки при 90°, ммØ125, □125, □150 х 125
-
Зона обработки при + 45°, ммØ95, □75
-
Размеры ленточного полотна, мм13 х 0,65 х 1640
-
Скорость движения полотна, м/мин20, 30, 50
-
Резка под углом (Диапазон поворота пильной рамы)0º/+45º
-
Ширина ленточного полотна, мм13
