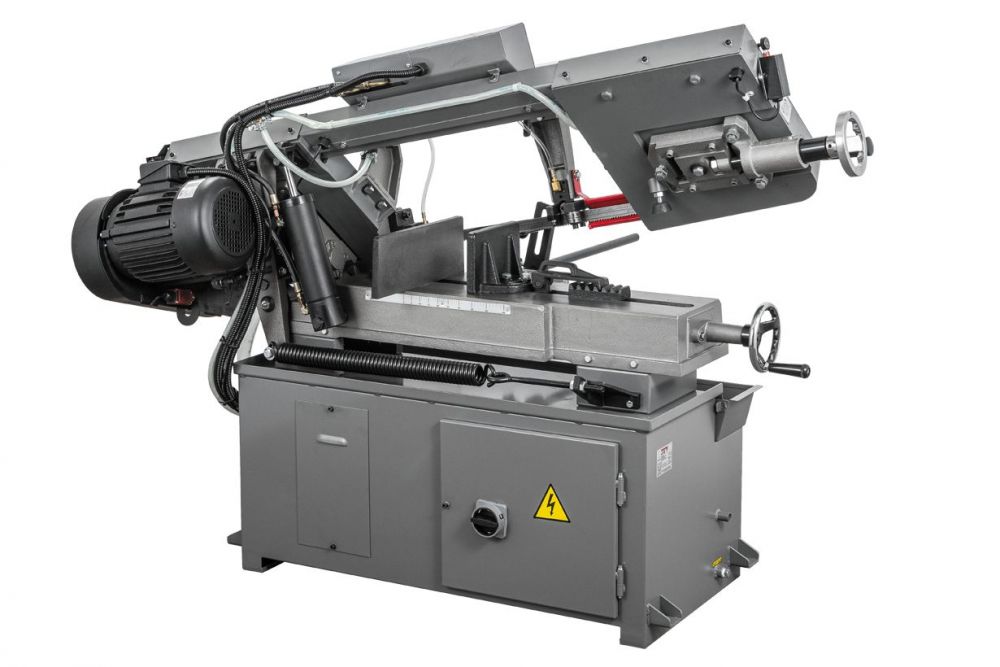

Ленточнопильный станок JET HBS-916W
Артикул: 414468T
Станок JET HBS-916W – высокопроизводительная экономичная машина для пиления металлических заготовок большого диаметра при серийном производстве.
Описание

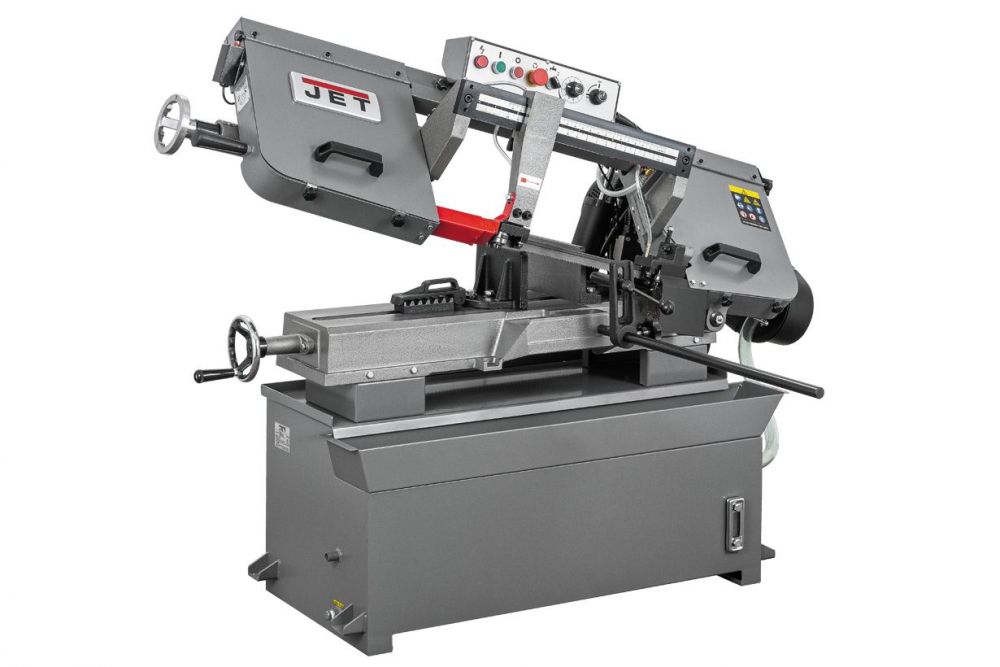

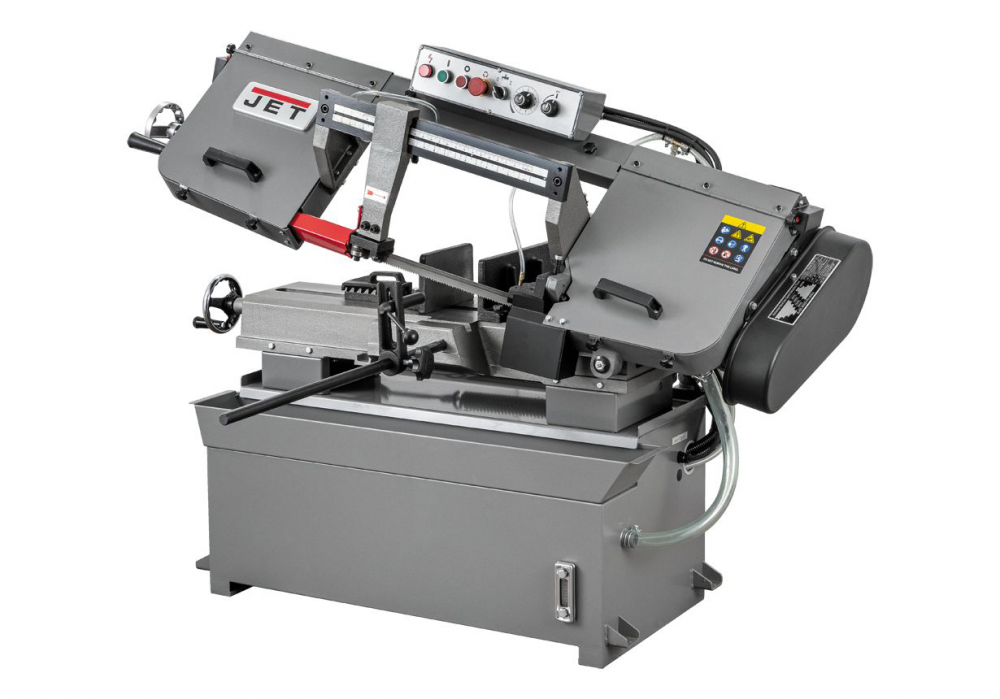

JET HBS-916W – промышленный ленточнопильный станок американского типа, предназначенный для выполнения серийных работ по распиливанию металлических заготовок.

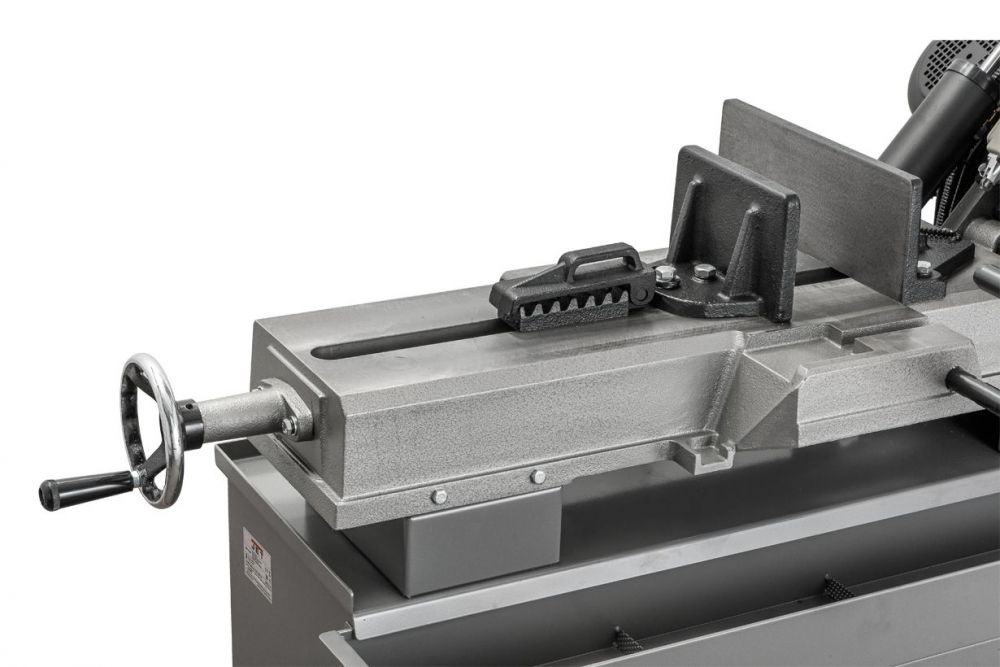

Машина имеет механические тиски, губки которых поворачиваются на угол 0-45°. На станке можно обрабатывать круглые изделия диаметром 180-225 мм (в зависимости от установленного угла) и заготовки прямоугольного сечения 225х355 мм.

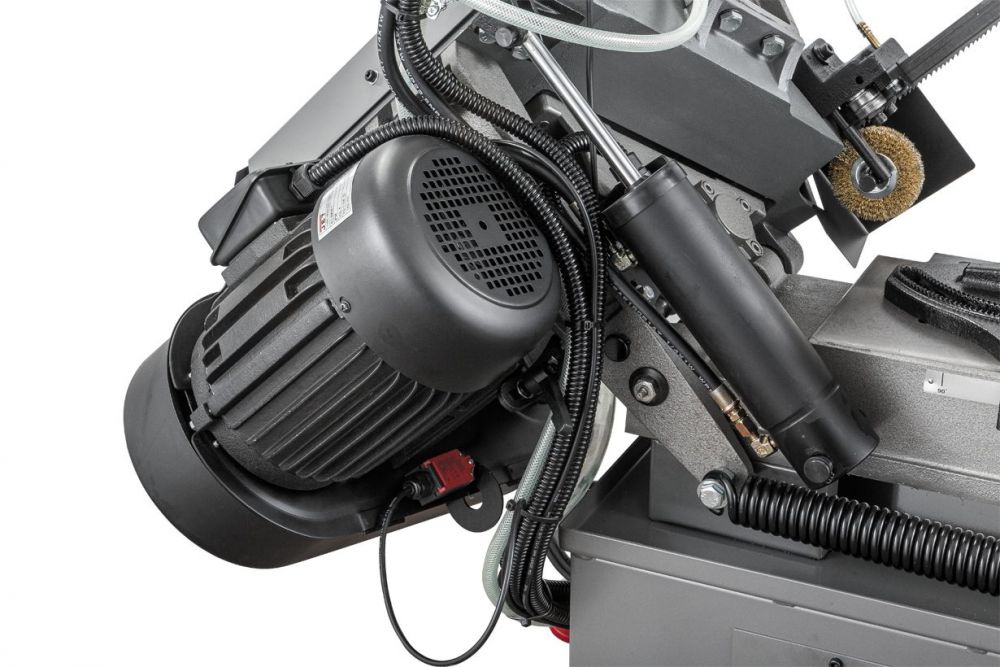

Система гидроразгрузки, которая поднимает и опускает пильную раму, снижает нагрузку на работника. С помощью гидравлического цилиндра можно регулировать скорость подачи рамы и силу прижима консоли. Степень натяжения пилы настраивается вращающимся маховиком.

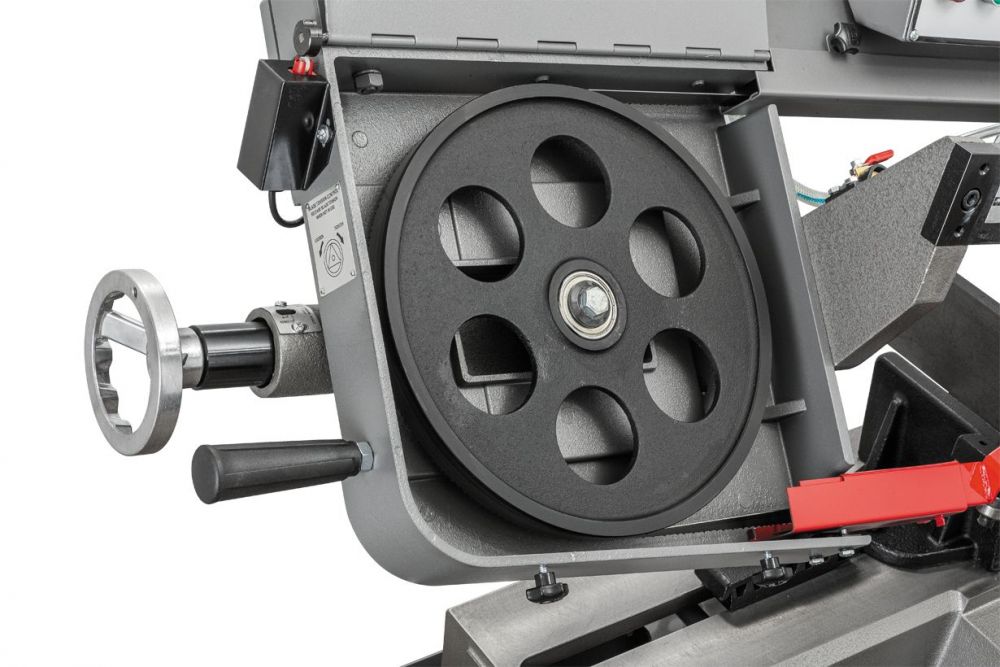

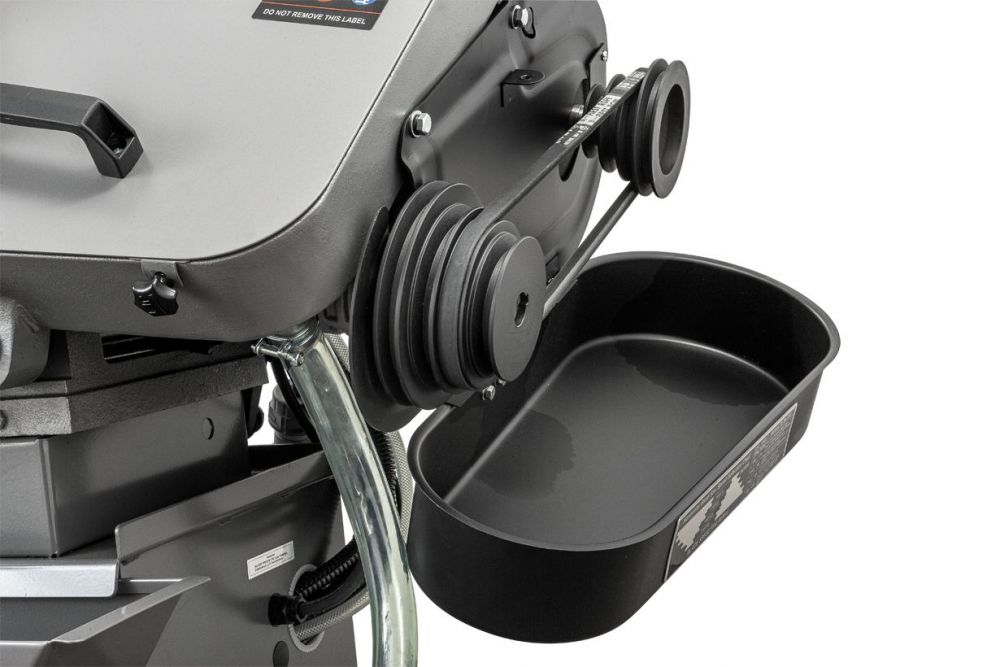

Станок имеет электрический мотор мощностью 1100 Вт. С помощью ременного привода он плавно приводит в движение шкивы из серого чугуна, на которых установлена пильная лента. Имеются четыре режима скорости движения полотна – 25, 40, 52 и 72 м/мин. Скорость изменяется путем перестановки ремня на шкивах.

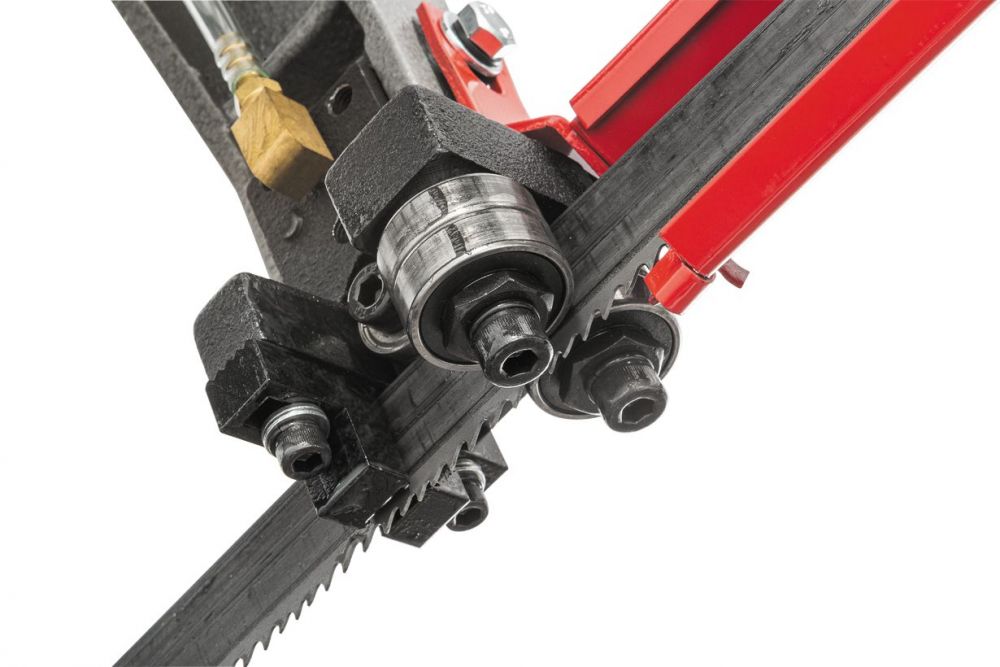

Направляющие имеют четыре подшипника и сухари. Этот узел определяет необходимую величину прохода пилы, предотвращает ее увод и вибрацию, а также удерживает полотно под прямым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

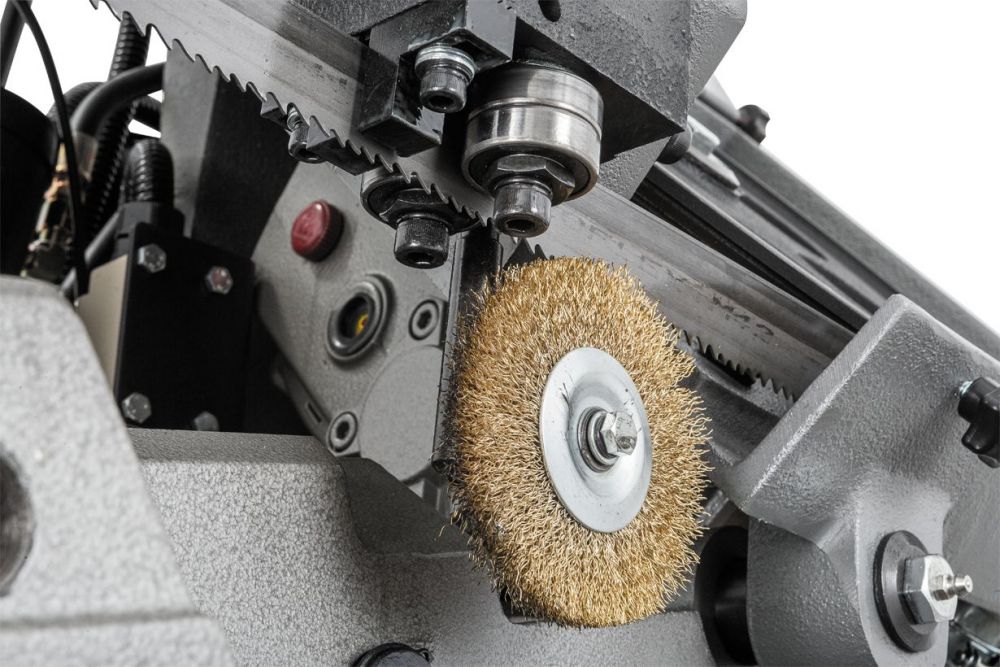

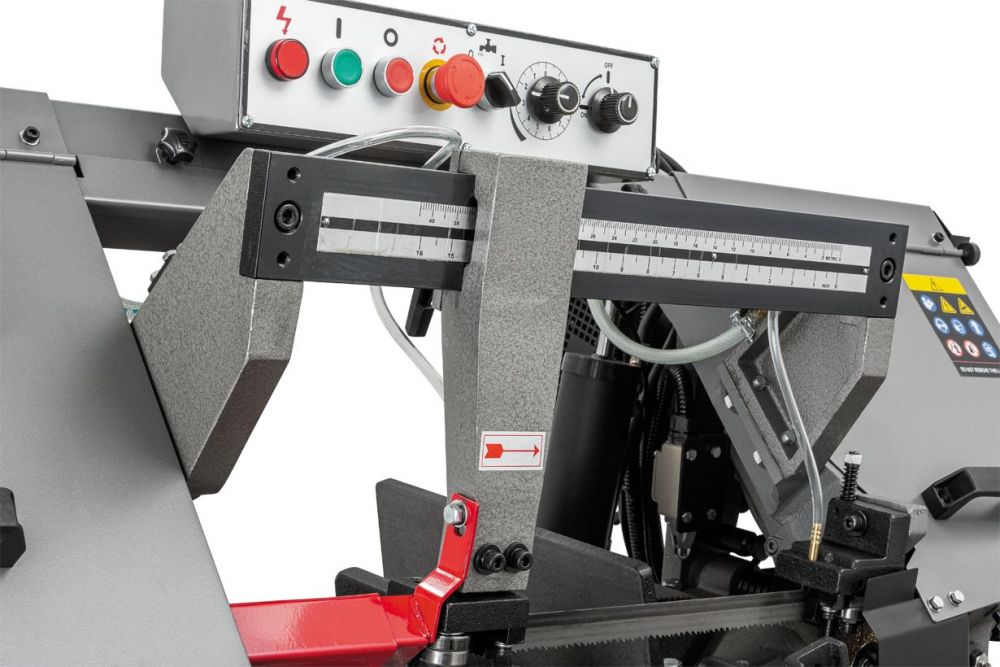

Станок оснащен пультом управления, системой пассивной безопасности, кордщеткой для очистки пильной ленты, устройством подачи СОЖ в рабочую зону и емкостью для сбора отходов. Агрегат базируется на жестком и устойчивом основании.
Особенности
- Станок с конструкцией американского типа

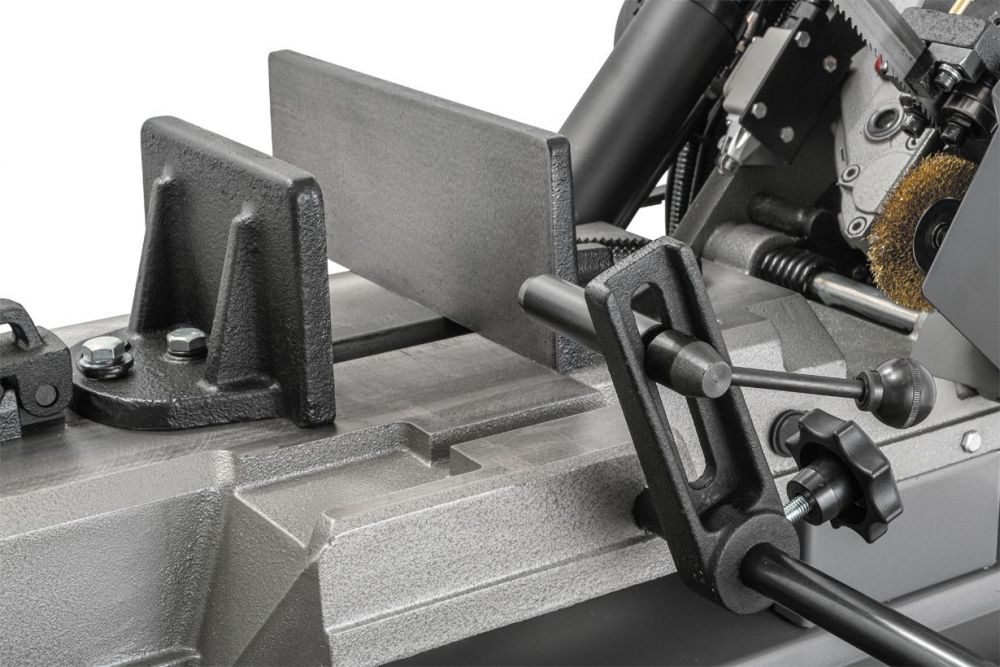

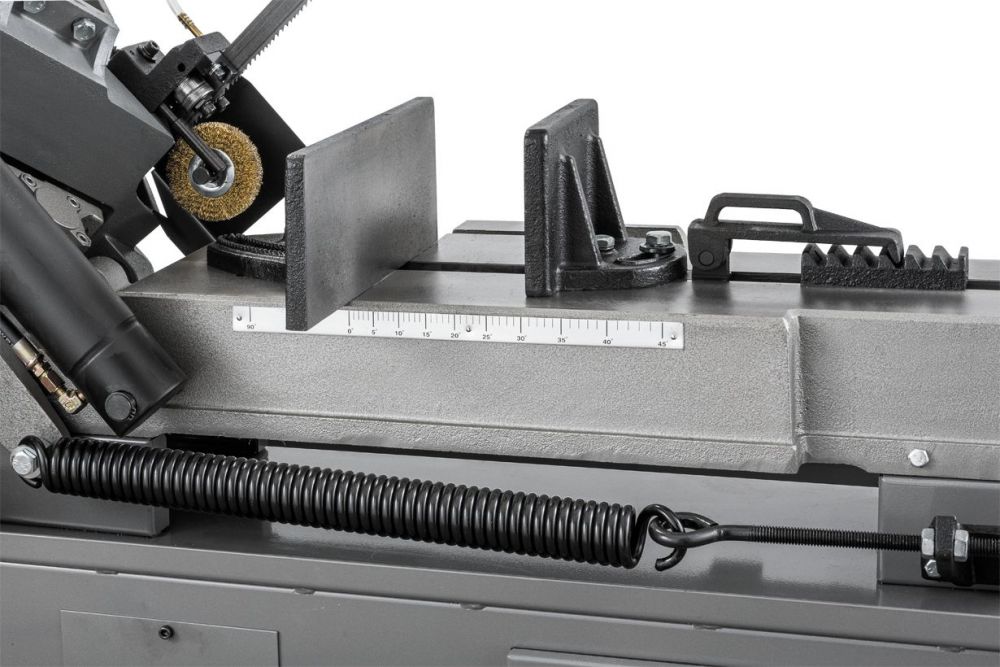

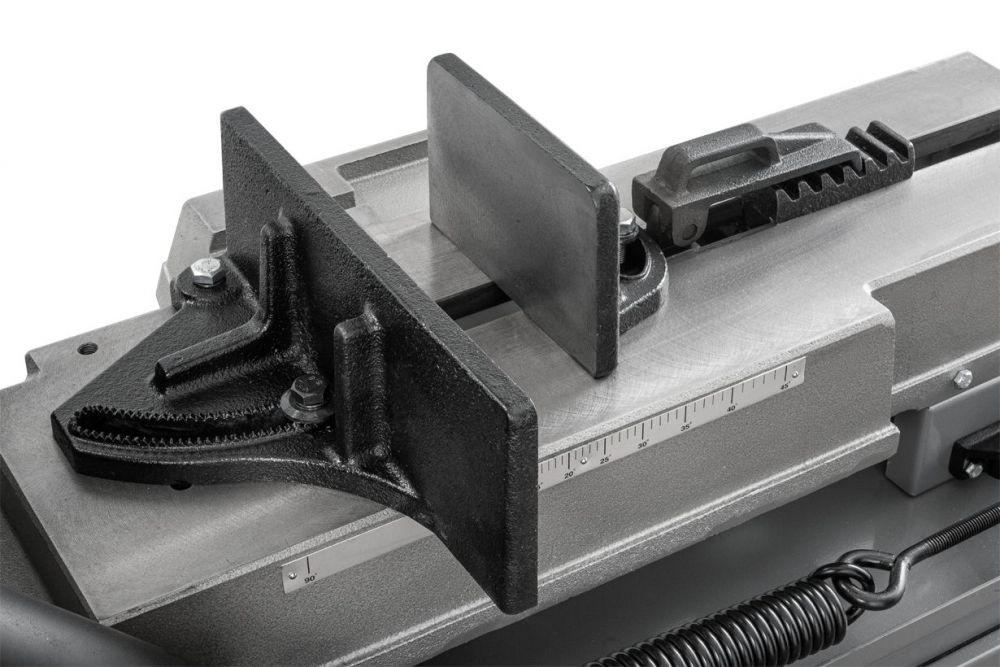

- Быстро переставляемая губка тисков с возможностью поворота до 45°

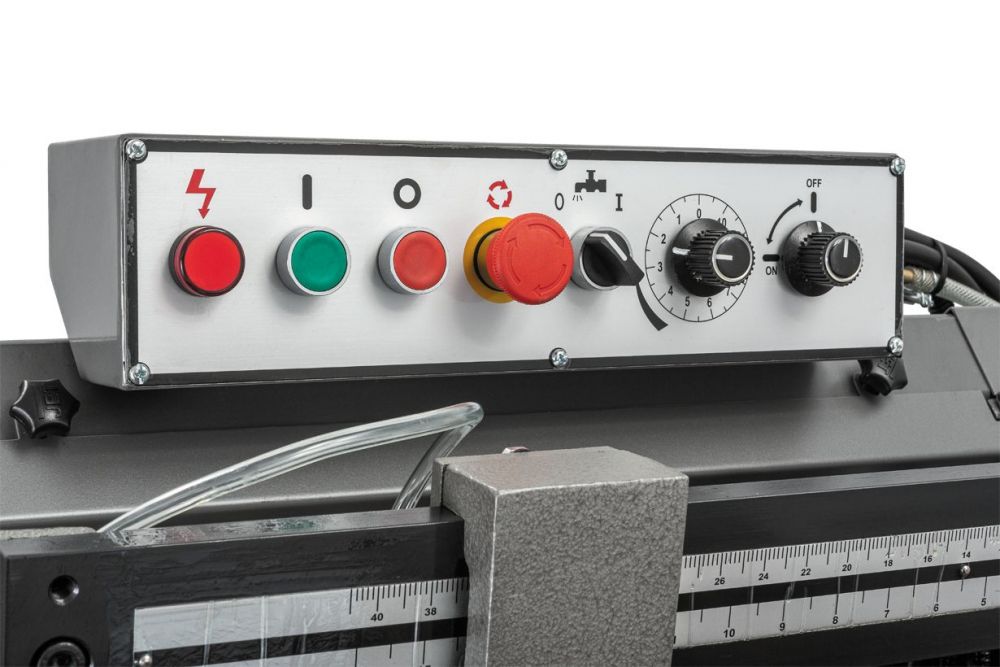

- Пульт управления вынесен на консоль
- Мощный двигатель (1,1 кВт) подходит для работы в режиме длительной нагрузки
- Работа с ленточным полотном шириной 27 мм

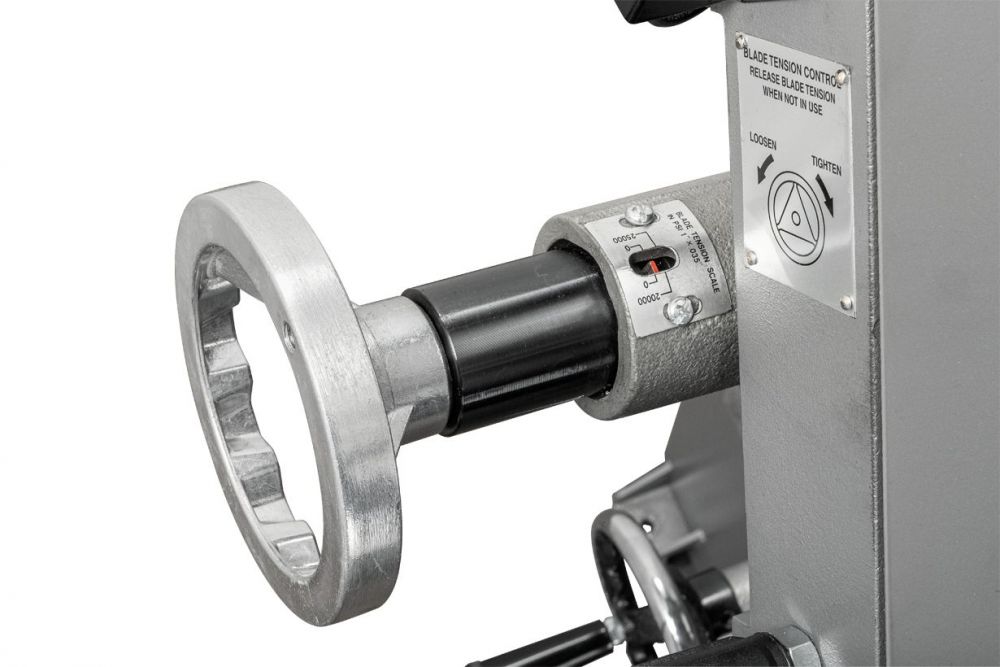

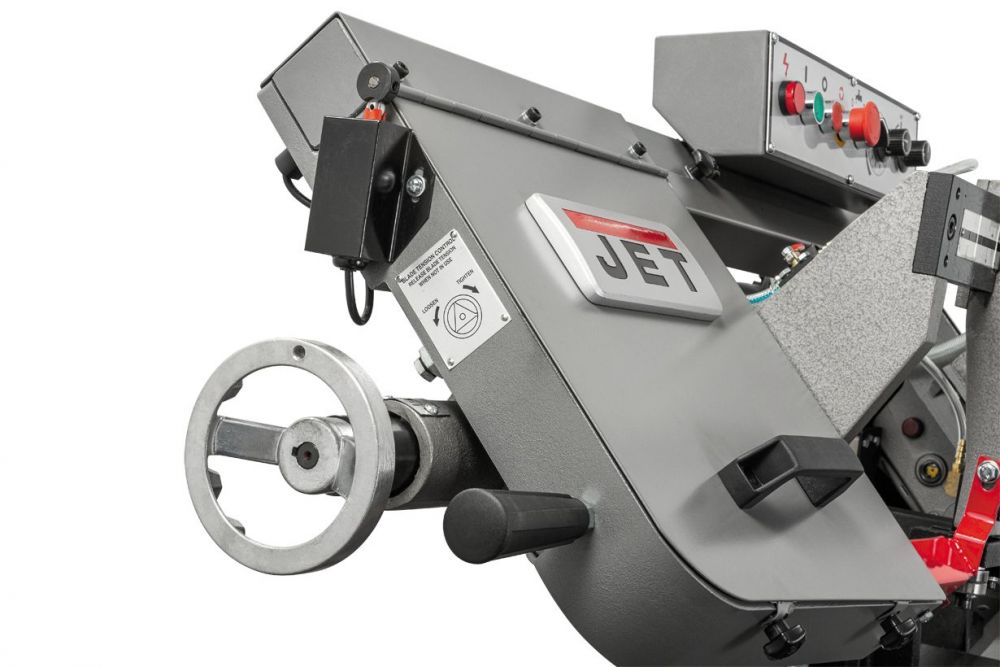

- Большой маховик и встроенная шкала для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Автоматическое отключение после сквозного распила
- Плавное опускание консоли пилы благодаря системе гидроразгрузки
- Малошумный ход с отсутствием вибрации гарантирует чистый и точный распил
- Закаленный и отшлифованный червяк с бронзовым червячным колесом обеспечивает длительный срок службы станка
- Регулируемые направляющие ленточного полотна на 5 подшипниках качения
- Стандартное оснащение нижней подставкой с встроенной системой охлаждения (СОЖ)
- Съёмный поддон для сбора стружки и легкой чистки
- Регулируемый концевой упор для серийных работ
Комплектация
- Биметаллическое ленточное полотно М42 27х0,9х3035 мм, 4/6 TPI
- Регулируемый концевой упор
- Гидравлическая система подачи
- Встроенная система подвода СОЖ
- Автоматический выключатель окончания распила
- Быстропереставляемая губка тисков
- Твердосплавные направляющие полотна с роликами
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом | 0°/+45° |
| Макс. Ø обработки при 90º | Ø225 мм |
| Мощность двигателя, кВт | 1,1 |
| Зона обработки при 90° | Ø225 мм, □225x355 мм |
| Зона обработки при + 45° вправо | Ø180 мм, □180х155 мм |
| Размеры ленточного полотна | 27 х 0,9 х 3035 мм |
| Скорость движения полотна, м/мин | 25, 40, 52, 72 |
| Диапазон поворота губок тисков | 0°-45° |
| Диаметр шкивов, мм | 330 мм |
| Высота рабочего стола, мм | 635 |
| Объем бака СОЖ, л | 16 |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 1650 |
| Ширина, мм | 710 |
| Высота, мм | 1700 |
| Масса, кг | 285 |
| Длина в упаковке, см | 172 |
| Ширина в упаковке, см | 74 |
| Высота в упаковке, см | 106 |
| Масса в упаковке, кг | 320 |
Характеристики
Основные характеристики
-
Масса, кг285
-
Мощность двигателя, кВт1,1
-
Объем бака СОЖ, л16
-
Размеры станка (Д x Ш x В), мм1650 x 710 x 1700
-
Напряжение, В400
-
Высота рабочего стола, мм635
-
Диаметр шкива, мм330
-
Макс. Ø обработки при 90º, мм225
-
Зона обработки при 90°, ммØ225, □225x355
-
Зона обработки при + 45°, ммØ180, □180х155
-
Размеры ленточного полотна, мм27 х 0,9 х 3035
-
Скорость движения полотна, м/мин25, 40, 52, 72
-
Диапазон поворота губок тисков0°-45°
-
Резка под углом (Диапазон поворота пильной рамы)0°/+45°
-
Ширина ленточного полотна, мм27
