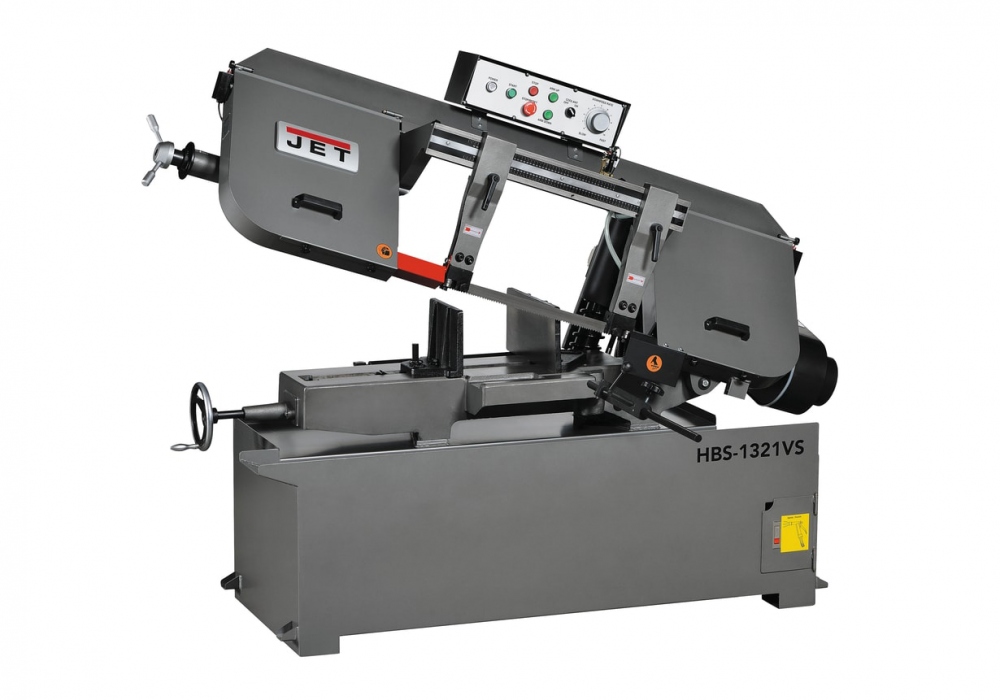

Ленточнопильный станок JET HBS-1321VS
Артикул: 414471T
Станок JET HBS-1321VS – компактная и высокопроизводительная машина для распиливания металлических заготовок большого диаметра и сечения.
Описание
JET HBS-1321VS – промышленный ленточнопильный станок американского типа, предназначенный для распиливания металлических заготовок в полуавтоматическом режиме.
Консоль плавно опускается на заготовку гидравлической системой с заданной на пульте управления скоростью. По завершении операции рама поднимается автоматически на установленную оператором высоту.
Заготовка фиксируется тисками с ручным управлением. Предусмотрена система быстрого перемещения зажимной губки.
Станок имеет электрический мотор мощностью 2,2 кВт. Скорость движения ленточной пилы плавно регулируется. Оператор может настроить необходимую скорость в диапазоне от 20 до 80 м/мин.
Направляющая, которая передвигается по консоли, устанавливает необходимую величину прохода пилы, а также предотвращает увод пилы. Подшипники, встроенные в направляющую, удерживают полотно под прямым углом относительно обрабатываемого изделия. Такая конструкция повышает точность пиления и качество работы, а также продлевает срок годности полотна.
Станок оснащен системой безопасности, индикатором натяжения пильного полотна, двухточечным устройством подачи СОЖ, а также лазерным указателем для быстрого позиционирования заготовки. Агрегат базируется на жестком и устойчивом основании.
Особенности
- Конструкция станка американского типа
- Полуавтоматический режим работы
- Автоматический подъём пильной рамы после окончания пиления
- Регулируемая высота подъёма пильной рамы
- Большие шкивы с пружинным индикатором натяжения полотна
- Плавная регулировка скорости движения полотна при помощи вариатора
- Плавная регулировка опускания консоли с точной шкалой
- Механические тиски с быстро переставляемой зажимной губкой
- Встроенная система подвода СОЖ с 2-х точечной подачей
- Удобный доступ для обслуживания станка и очистки от стружки
Комплектация
- Биметаллическое ленточное полотно М42 34х1,1х4100 мм, 3/4TPI
- Регулируемый концевой упор
- Гидравлическая система подъёма/опускания пильной рамы
- Ременный привод с вариатором
- Автоматический выключатель окончания распила
- Система подвода СОЖ
- Дополнительный подвод СОЖ гибким шлангом
- Концевые выключатели крышек
- Световой указатель линии распила
Технические характеристики
| Напряжение, В | 400 |
| Макс. Ø обработки при 90º | Ø330 мм |
| Мощность двигателя, кВт | 2,2 |
| Зона обработки при 90° | Ø330 мм, □330х480 мм, □225х530 мм |
| Зона обработки при + 45° вправо | Ø330 мм, □330х395 мм |
| Размеры ленточного полотна | 34 х 1,1 х 4100 мм |
| Скорость движения полотна, м/мин | 20-80, плавно |
| Диапазон поворота губок тисков | 0°-45° |
| Диаметр шкивов, мм | 458 мм |
| Высота рабочего стола, мм | 812 |
| Объем бака СОЖ, л | 23 |
| Резка под углом | -45°/0° |
| Ширина ленточного полотна, мм | 34 |
| Длина, мм | 2130 |
| Ширина, мм | 825 |
| Высота, мм | 1100 |
| Масса, кг | 600 |
| Длина в упаковке, см | 228,35 |
| Ширина в упаковке, см | 88,9 |
| Высота в упаковке, см | 149,86 |
| Масса в упаковке, кг | 695 |
Характеристики
Основные характеристики
-
Масса, кг600
-
Мощность двигателя, кВт2,2
-
Объем бака СОЖ, л23
-
Размеры станка (Д x Ш x В), мм2130 x 825 x 1100
-
Напряжение, В400
-
Высота рабочего стола, мм812
-
Диаметр шкива, мм458
-
Макс. Ø обработки при 90º, мм330
-
Зона обработки при 90°, ммØ330, □330х480, □225х530
-
Зона обработки при + 45°, ммØ330, □330х395
-
Размеры ленточного полотна, мм34 х 1,1 х 4100
-
Скорость движения полотна, м/мин20-80, плавно
-
Диапазон поворота губок тисков0°-45°
-
Резка под углом (Диапазон поворота пильной рамы)-45°/0°
-
Ширина ленточного полотна, мм34
