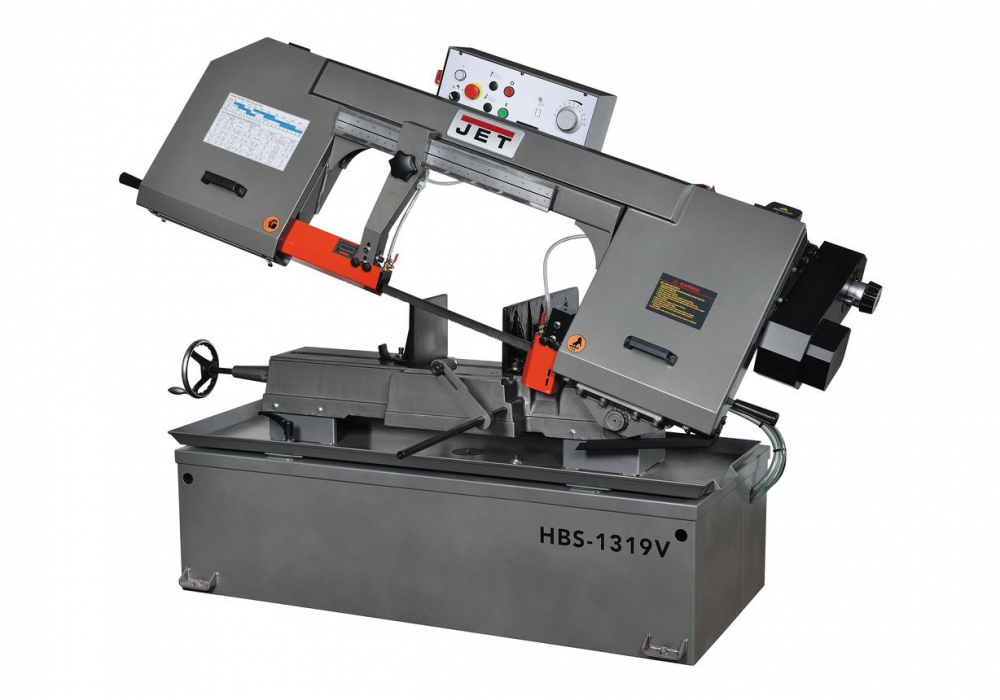

Ленточнопильный станок JET HBS-1319V
Артикул: 50000441T
Станок JET HBS-1319V – высокопроизводительная машина для пиления металлических заготовок большого диаметра при серийном производстве.
Описание
JET HBS-1319V – промышленный ленточнопильный станок американского типа, предназначенный для выполнения серийных работ по распиливанию металлических заготовок.
Машина имеет механические тиски большого размера, губки которых поворачиваются на угол 0-45°. Это позволяет обрабатывать на станке круглые изделия диаметром 305-330 мм (в зависимости от установленного угла), заготовки квадратного сечения со стороной 280-305 мм, а также прямоугольные балки сечением 127х483 мм.

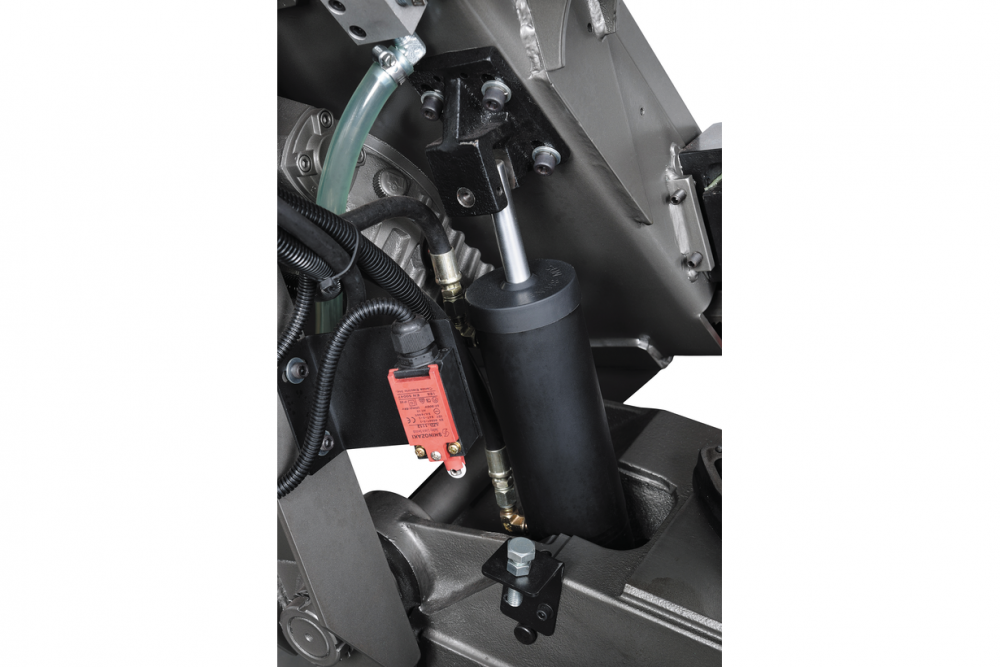

Пильная лента установлена на массивной литой раме, которая движется вверх и вниз посредством гидравлической системы с заданной оператором скоростью. Вес консоли обеспечивает необходимую силу прижима на обрабатываемую поверхность.
Станок имеет электрический мотор мощностью 2,2 кВт. Скорость движения ленточной пилы плавно регулируется вариатором. Оператор может настроить необходимую скорость в диапазоне от 30 до 105 м/мин в зависимости от размера и сорта обрабатываемого металла.
Управляемые направляющие определяют необходимую величину прохода пилы, предотвращают ее увод и вибрацию, а также удерживают полотно под прямым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.
Станок оснащен устройством подачи СОЖ в рабочую зону и емкостью для сбора отходов – стружки и отработанной смазки.
Особенности
- Конструкция американского типа с поворотными губками тисков
- Промышленная ленточная пила для серийного производства с максимальной загрузкой
- Наличие системы гидроразгрузки с плавной регулировкой скорости опускания пильной рамы на пульте управления для оптимального режима резания
- Плавная регулировка скорости движения полотна вариатором позволяет подобрать нужный режим пиления и повысить качество производимой детали.
- Пиление заготовок под разными углами осуществляется за счет поворота губок тисков в диапазоне от 0° до 45°. С задней стороны тисков располагается легко читаемая шкала для выставления на необходимый угол
- Регулируемая направляющая с удобной линейкой, блоками подшипников и твердосплавными сухарями для стабильной перпендикулярной резки заготовок различного сечения
- Автоматическое отключение после окончания сквозного распила с помощью конечного выключателя
- Удобный пульт управления размещен на консоли

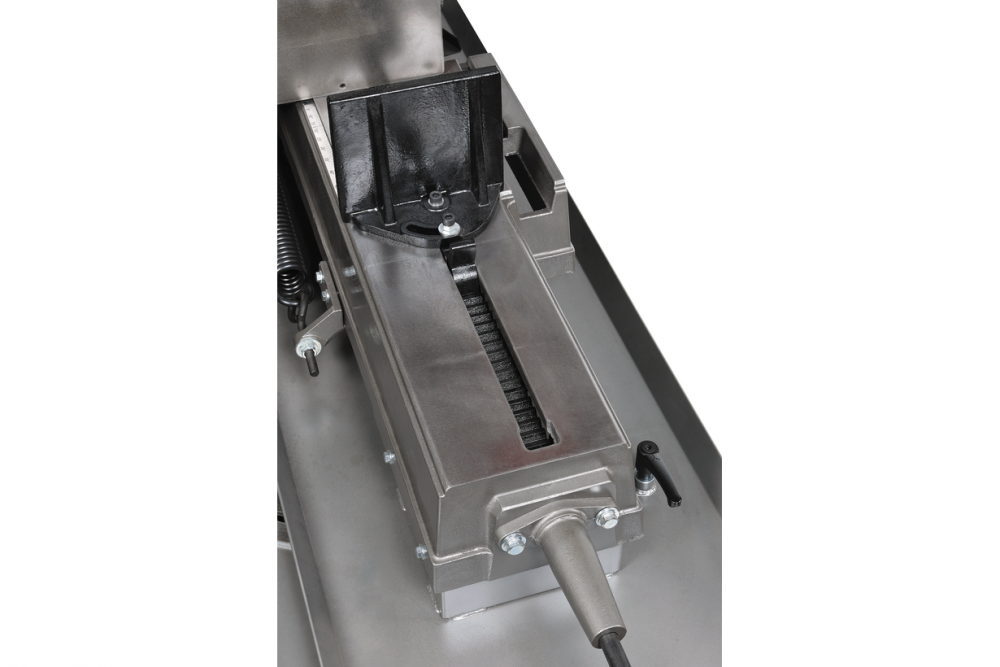

- Чугунные тиски с большими и мощными поворотными губками надежно фиксируют и не повреждают заготовку
- Быстро переставляемая губка тисков для перенастройки на заготовку с другими размерами
- Регулируемый концевой упор позволяет быстро выставить заготовку на необходимую длину пиления для получения партии деталей одинаковой длины
- Система подачи СОЖ – двухточечная, через направляющие блоки
- Кордщетка для очистки ленточного полотна от стружки
- Датчики пассивной безопасности не позволят включить станок при открытом кожухе
Комплектация
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Ручные тиски
- Закрытая подставка с системой СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Макс. Ø обработки при 90º | Ø330 мм |
| Мощность двигателя, кВт | 2,2 |
| Зона обработки при 90° | Ø330 мм, □305 мм, □127x483 мм |
| Зона обработки при + 45° вправо | Ø305 мм, □280 мм, □229x305 мм |
| Размеры ленточного полотна | 27 х 0,9 х 3810 мм |
| Скорость движения полотна, м/мин | 30-105 |
| Резка под углом | 0°/+45° |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 2030 |
| Ширина, мм | 750 |
| Высота, мм | 1280 |
| Масса, кг | 450 |
| Длина в упаковке, см | 208,3 |
| Ширина в упаковке, см | 83,8 |
| Высота в упаковке, см | 142,2 |
| Масса в упаковке, кг | 490 |
Характеристики
Основные характеристики
-
Масса, кг450
-
Мощность двигателя, кВт2,2
-
Размеры станка (Д x Ш x В), мм2030 x 750 x 1280
-
Напряжение, В400
-
Макс. Ø обработки при 90º, мм330
-
Зона обработки при 90°, ммØ330, □305, □127x483
-
Зона обработки при + 45°, ммØ305, □280, □229x305
-
Размеры ленточного полотна, мм27 х 0,9 х 3810
-
Скорость движения полотна, м/мин30-105
-
Резка под углом (Диапазон поворота пильной рамы)0°/+45°
-
Ширина ленточного полотна, мм27
