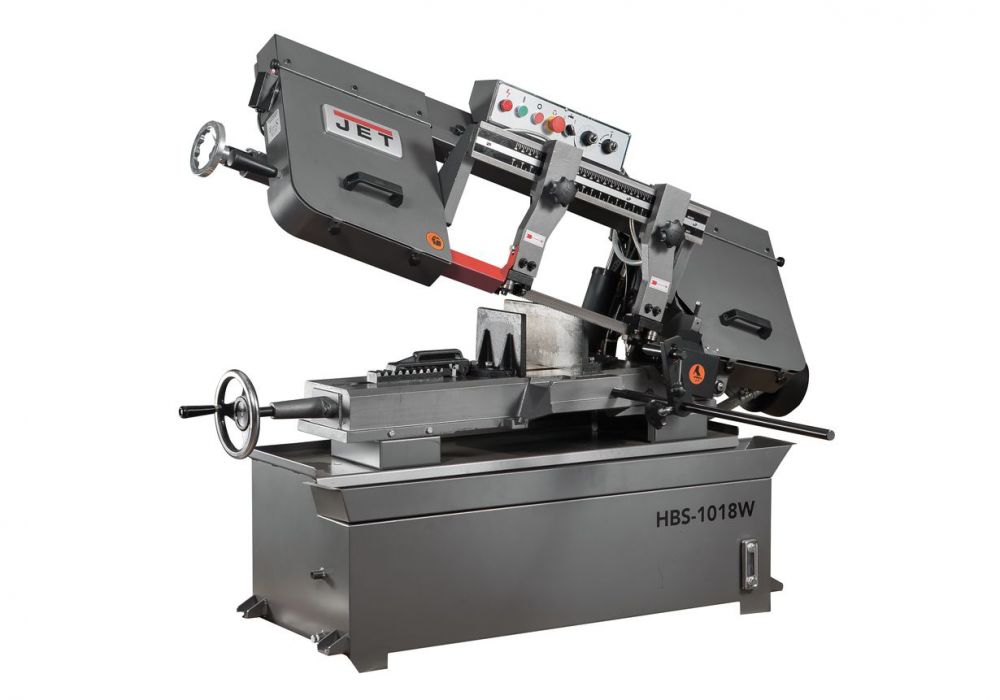

Ленточнопильный станок JET HBS-1018W

Артикул: 414473T

Станок JET HBS-1018W – высокопроизводительная машина для пиления металлических заготовок большого диаметра при серийном производстве.

Описание

JET HBS-1018W – промышленный ленточнопильный станок американского типа, предназначенный для выполнения серийных работ по распиливанию металлических заготовок.

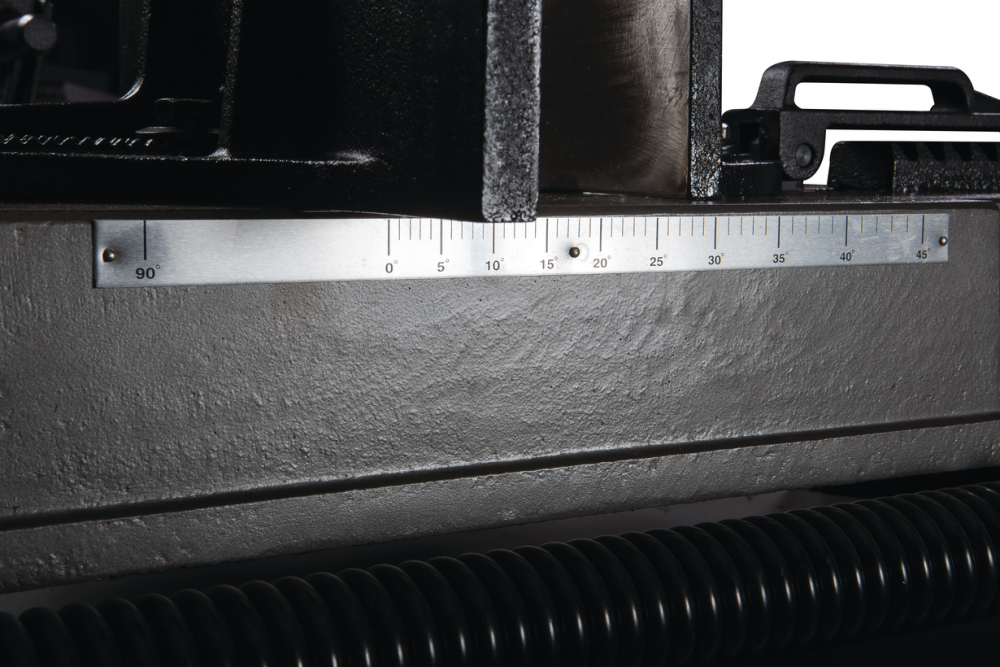

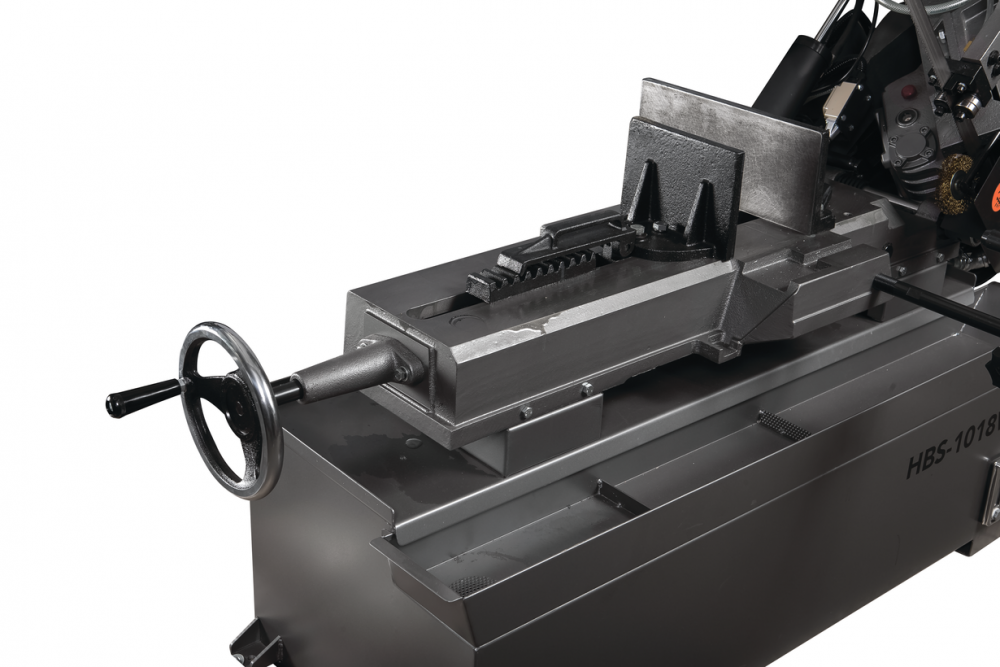

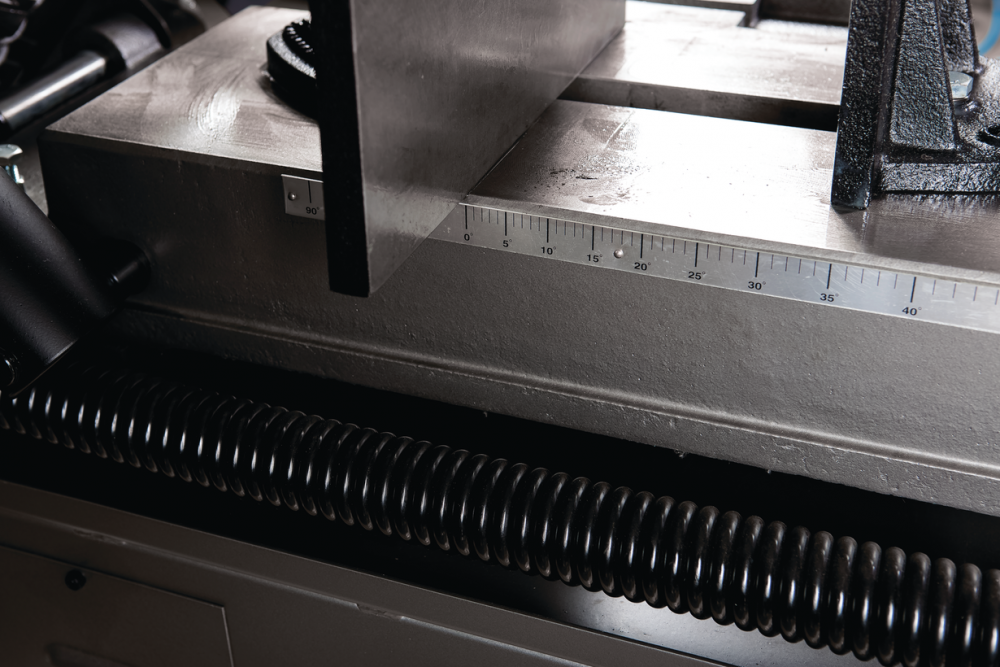

Машина имеет механические тиски большого размера, губки которых поворачиваются на угол 0-45°. Это позволяет обрабатывать на станке круглые изделия диаметром 190-250 мм (в зависимости от установленного угла) и заготовки прямоугольного сечения 250х415 мм.

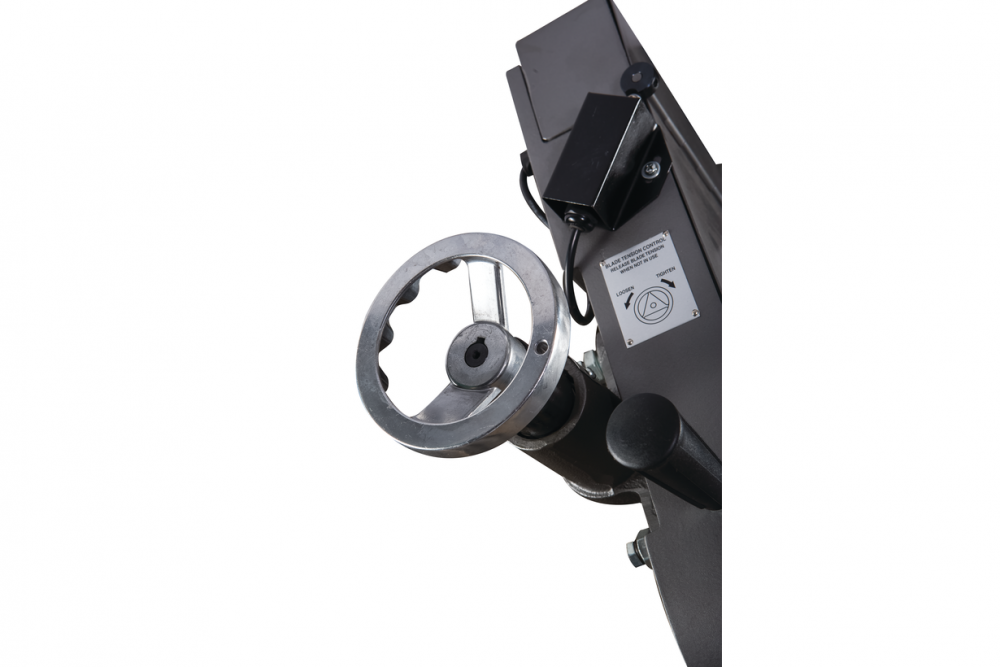

Пильная лента установлена на массивной литой раме, которая движется вверх и вниз посредством гидравлической системы с заданной оператором скоростью. Вес консоли обеспечивает необходимую силу прижима на обрабатываемую поверхность. Степень натяжения пилы регулируется вращающимся маховиком, установленном слева в торце рамы.

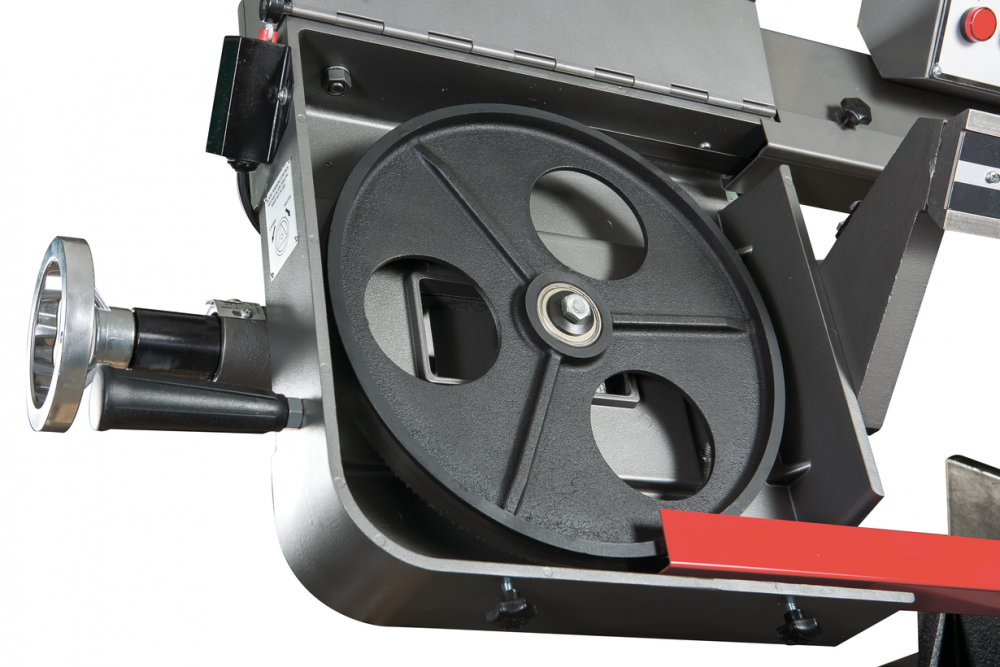

Станок имеет электрический мотор мощностью 1,5 кВт. Через ременную передачу он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Имеются четыре режима скорости движения ленточного полотна – 25, 40, 50 и 70 м/мин.

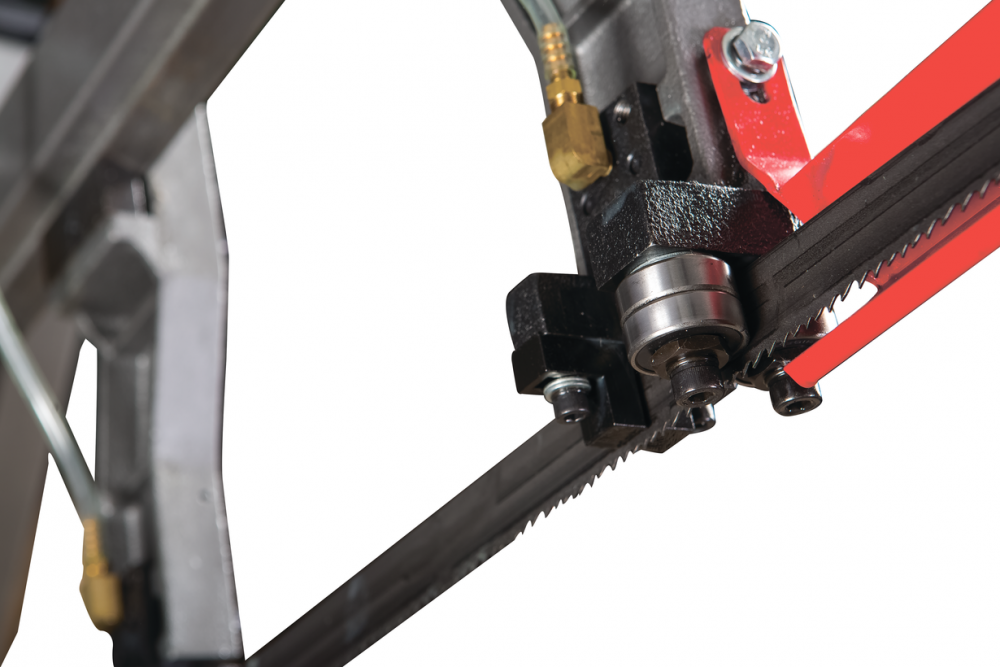

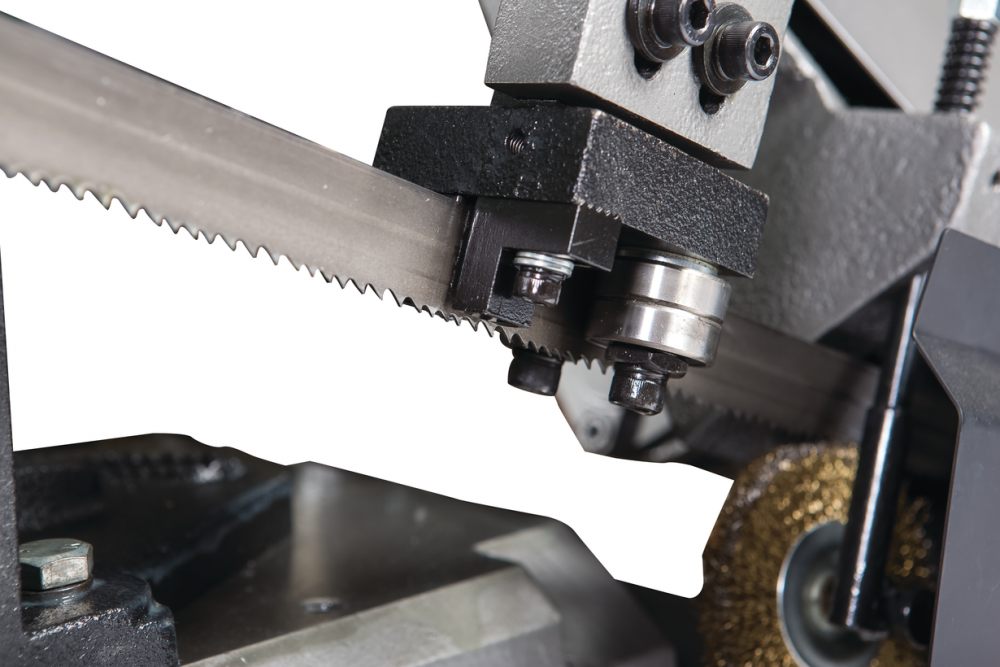

Управляемые направляющие, оснащенные пятью подшипниками и сухарями, определяют необходимую величину прохода пилы, предотвращают ее увод и вибрацию, а также удерживают полотно под прямым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

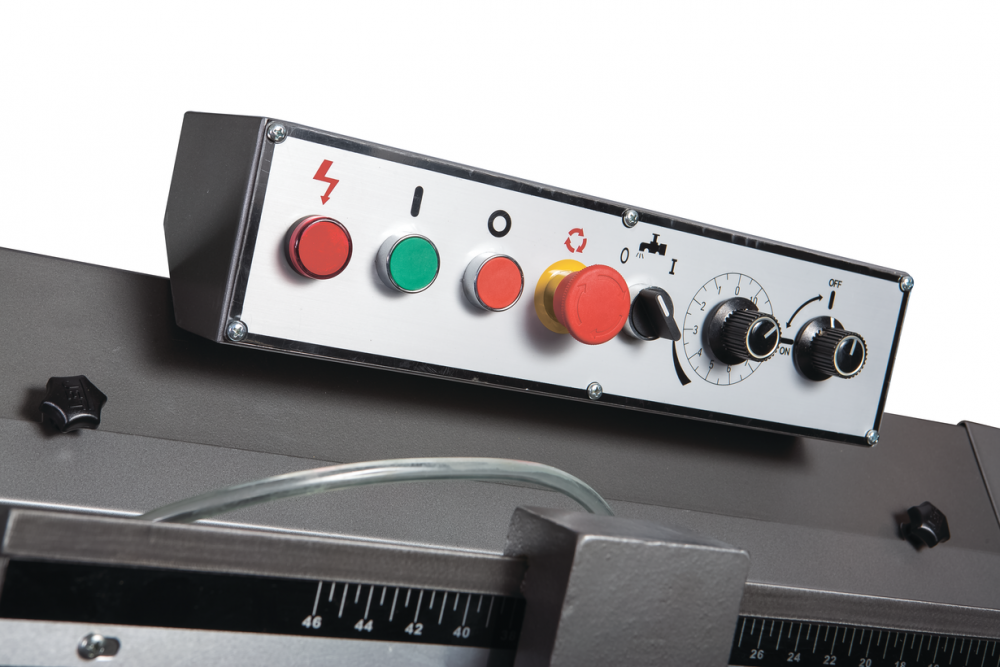

Станок оснащен интуитивно понятным пультом управления, устройством подачи СОЖ в рабочую зону и емкостью для сбора отходов – стружки и отработанной смазки.

Особенности

  • Модель американского типа
  • Наличие системы гидроразгрузки
  • Плавное опускание пильной рамы
  • Закаленный и отшлифованный червяк с бронзовым червячным колесом предназначен для длительного срока службы

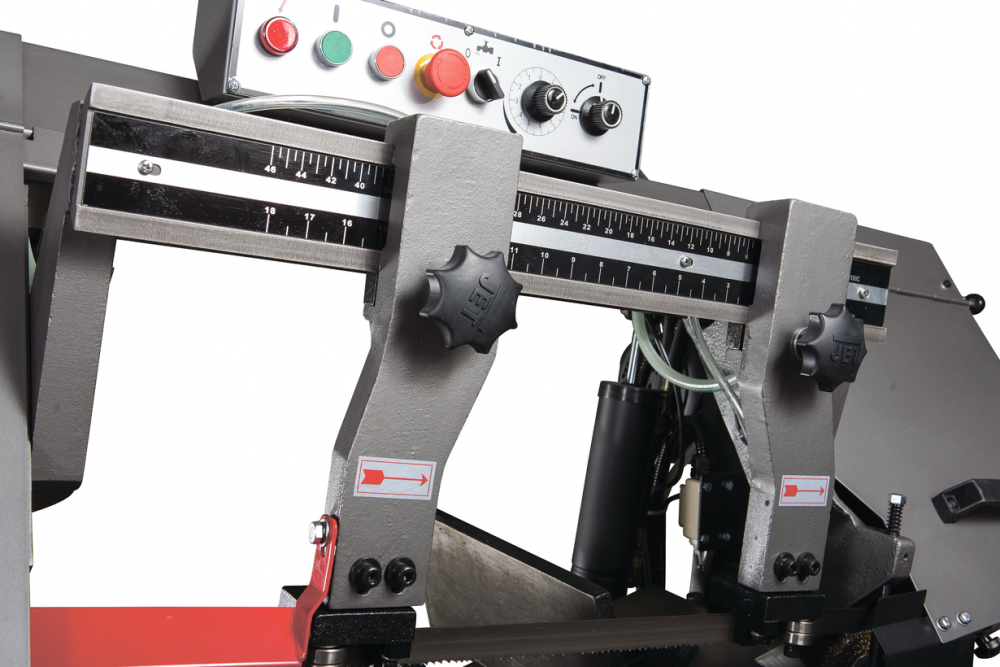

  • Регулируемые направляющие ленточного полотна на 5 подшипниках

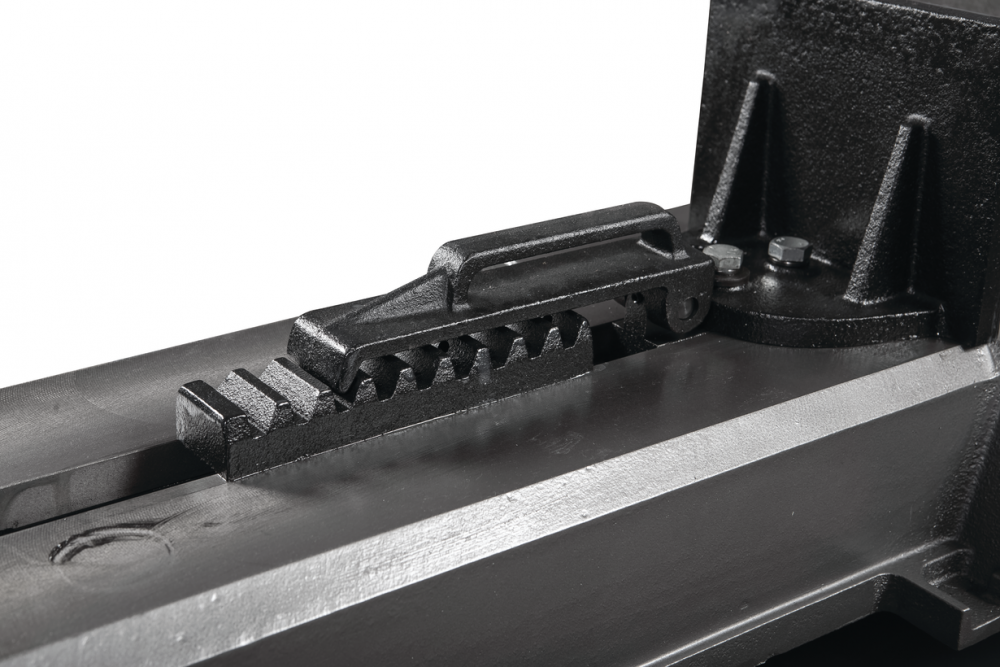

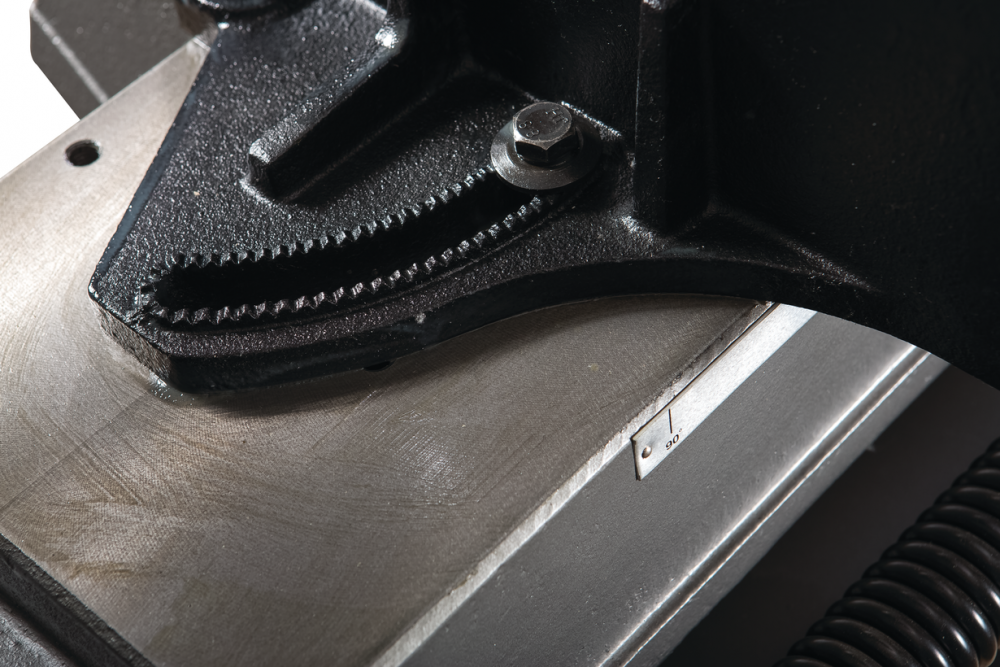

  • Быстро переставляемая губка тисков с возможностью поворота до 45°
  • Резка прямоугольных заготовок большого сечения

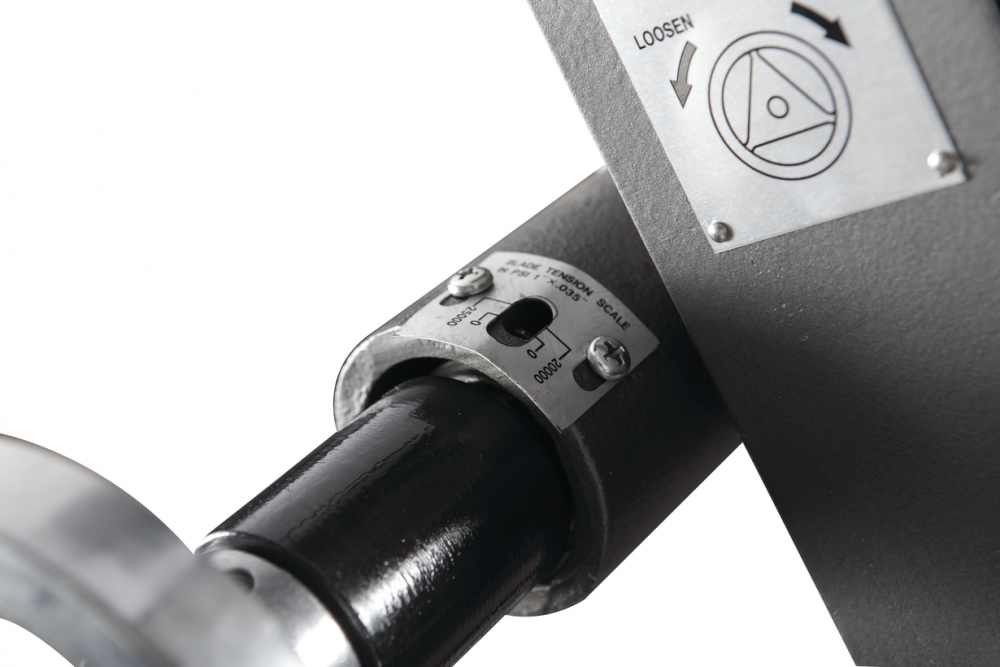

  • Большой маховик и встроенная шкала для удобного натяжения пильной ленты
  • 4 скорости движения ленточного полотна для пиления различных материалов
  • Ременная передача
  • Автоматическое отключение после сквозного распила
  • Регулируемые передняя и задние направляющие для перпендикулярного реза

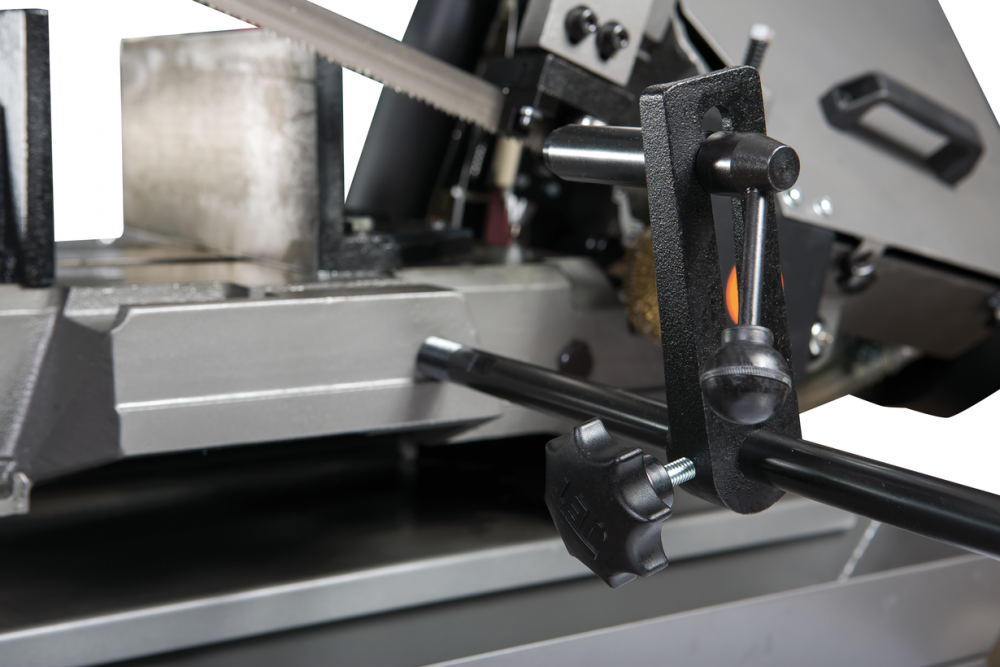

  • Регулируемый концевой упор для серийных работ
  • Подставка со встроенной системой подачи СОЖ
  • Съемный поддон для сбора стружки и легкой чистки

Комплектация

  • Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI
  • Регулируемый концевой упор
  • Гидравлическая система подачи
  • Автоматический выключатель окончания распила
  • Система подвода СОЖ
  • Быстропереставляемая губка тисков
  • Концевые выключатели крышек

Технические характеристики

Напряжение, В 400
Резка под углом 0°/+45°
Макс. Ø обработки при 90º Ø250 мм
Мощность двигателя, кВт 1,5
Зона обработки при 90° Ø250 мм, □250х415 мм
Зона обработки при + 45° вправо Ø190 мм, □250х190 мм
Размеры ленточного полотна 27 х 0,9 х 3300 мм
Скорость движения полотна, м/мин 25, 40, 50, 70
Диапазон поворота губок тисков 0°-45°
Диаметр шкивов, мм 355 мм
Высота рабочего стола, мм 635
Объем бака СОЖ, л 23
Ширина ленточного полотна, мм 27
Длина, мм 1780
Ширина, мм 790
Высота, мм 1120
Масса, кг 320
Длина в упаковке, см 190
Ширина в упаковке, см 76
Высота в упаковке, см 113
Масса в упаковке, кг 360

Характеристики

Основные характеристики

  • Масса, кг
    320
  • Мощность двигателя, кВт
    1,5
  • Объем бака СОЖ, л
    23
  • Размеры станка (Д x Ш x В), мм
    1780 x 790 x 1120
  • Напряжение, В
    400
  • Высота рабочего стола, мм
    635
  • Диаметр шкива, мм
    355
  • Макс. Ø обработки при 90º, мм
    250
  • Зона обработки при 90°, мм
    Ø250, □250х415
  • Зона обработки при + 45°, мм
    Ø190, □250х190
  • Размеры ленточного полотна, мм
    27 х 0,9 х 3300
  • Скорость движения полотна, м/мин
    25, 40, 50, 70
  • Диапазон поворота губок тисков
    0°-45°
  • Резка под углом (Диапазон поворота пильной рамы)
    0°/+45°
  • Ширина ленточного полотна, мм
    27
