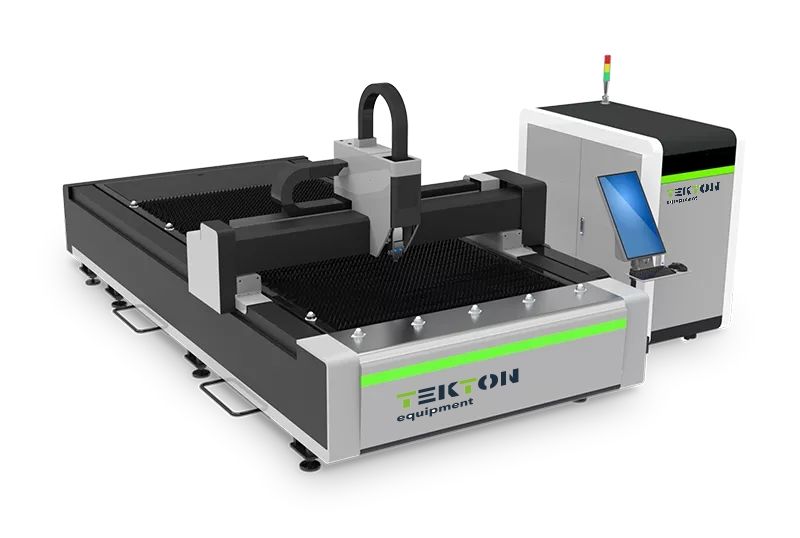

Лазерный станок Tekton TT- LF3015H для раскроя металлов
Артикул: Tekton-TT- LF3015H
Промышленный раскройщик металлов, от российского производителя. Мощный излучатель и надежные комплектующие. Всесторонний контроль качества при производстве станка.
Описание
Станок выпускается в 4 габаритных размерах:
- 3000x1500 мм
- 4000x2000 мм
- 60000х1500 мм
- 6000х2500 мм
Технические характеристики
| Вид станка | Раскройщик металла |
| Ускорение | 1,2 G |
| Мощность излучателя | 15000-6000 Вт |
| Длина волны | 1080 нм |
| Фактор качества пучка | < 0,373 |
| Срок службы лазерного источника | < 100 000 |
| Толщина резки | 0,5-20 мм |
| Макс скорость холостого хода | 90-100 м/мин |
| Точность позиционирования | ± 0,05 мм |
| Точность повторения | ± 0,03 мм |
| Смазочная система | Автоматизированная |
| Минимальная толщина реза | ± 0,2 мм |
| Потребляемая мощность | ≤ 10-22 кВт |
| Система охлаждения | Водяная |
| Силовая (приводная) система | сервопривод Yaskawa (Тайвань) |
| Зубчатые рейки | ШВП TBI (Taiwan) |
| Линейная направляющая | HIWIN (Taiwan) |
| Дистанционное управление | WiFi Wireless |
| Вспомогательный газ | Кислород, Азот, и Сжатый воздух |
| Система | Japan SMC |
| Чертежные рабочие форматы | AutoCAD, CorelDraw, Photoshop. |
| Графические форматы | DXF/PLT/AI |
| Гарантия | 2 года |
| Напряжение питания | 380В/50Гц/60Гц |
Достоинства оборудования
|
✅ Непревзойденная надежность |
✅ Высокоточная обработка изделий |
✅ Пожизненный сервис |
| Гарантированная бесперебойная работа в течение более двух десятилетий. | Точная работа станка обеспечивается за счет качественных комплектующих. | Производитель предоставляет пожизненное гарантийное обслуживание. |
Автономный центр управления
Компьютеризированный контроллер температуры
Собственный кондиционер центра управления поддерживает заданную температуру в процессе всей работы станка.

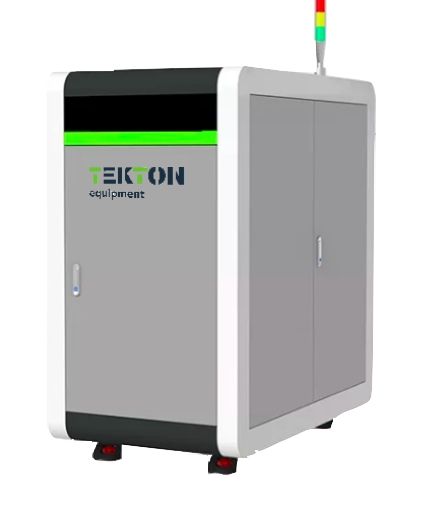

Защита от загрязнений и пыли
Лазерный излучатель и электрокомпоненты заключены в надежный шкаф, исключающий проникновение грязи и пыли.
Режущая лазерная голова
- Ударопрочный и пылезащищенный объектив фокусировки.
- 3 ступени защиты объектива.
- Интервал бесперебойной работы увеличен в 2 раза, за счет водяного двустороннего охлаждения головки.
Производитель оснащает аппарат высококачественным излучателем одного из своих партнеров с проверенным именем: Raytools либо WSX. Достаточно взглянуть на параметры этих головок, чтобы по достоинству оценить Tekton:
- Точность повторения: 1μ M
- Скорость фокусировки: 100 мм/сек.
- Пылезащита, класс: IP65
Особенности Tekton TT- LF3015H
Алюминиевая поперечная балка
Несмотря на легкий вес, алюминиевая балка максимально прочная и выдерживает значительную нагрузку. Повышается скорость и эффективность работы.
Высокая прочность
Станина изготовлена из высокоуглеродистого чугуна, благодаря которому гасятся вибрации. Отсутствует нагрев станка при работе. За счет этих факторов гарантируется стабильная работа в течение более 20 лет.

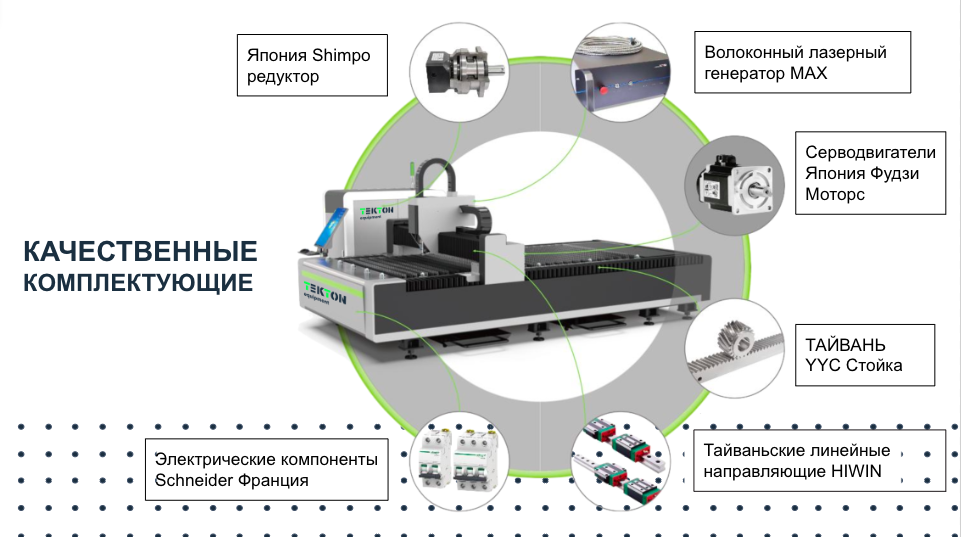

Базовая комплектация
| Комплектующие | Производитель |
| Система контроля | Cypcut (с функцией компенсации ошибок) |
| Серводвигатели и привода | Fuji Servo Motor |
| Лазерная голова | RAYTOOLS Automatic Focus Laser Head |
| Подшипники | Japan NSK Bearings |
| Направляющие рельсы | Taiwan HIWIN Rails |
| Стойка и комплектующие | Taiwan YYC Rack |
| Смазывающая система | Automatically Lubrication System |
| Редуктор | Japan SHIMPO |
| Электронные компоненты | France SCHNEIDER |
| Чиллер | S&A CWFL3000 |
Опции
| Деталь | Вариации |
| Система контроля | Weihong |
| Приводы и серводвигатели | Yaskawa |
| Лазерная голова | WSX/Pretec |

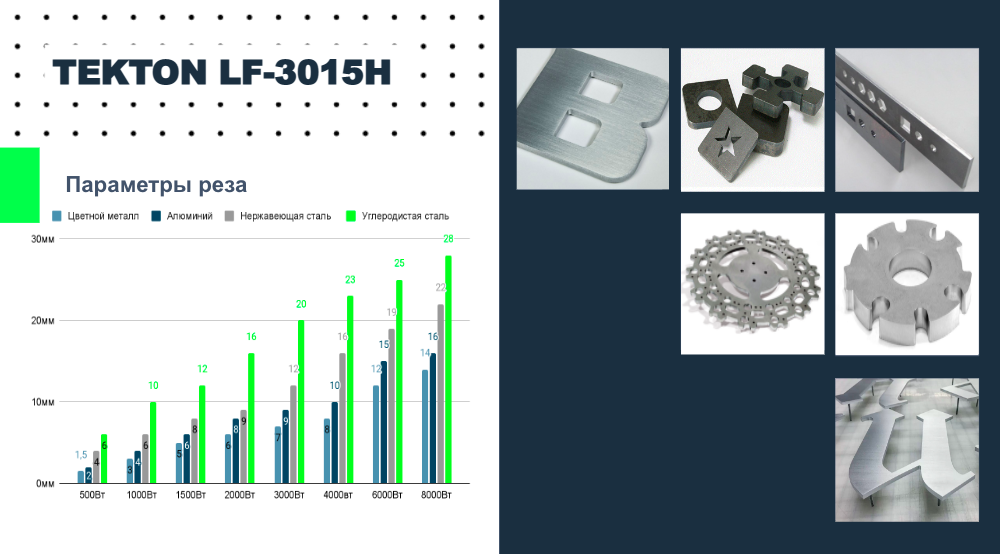

Какие металлы режет Tekton TT- LF3015H
|
✅ Алюминий |
✅ Нержавеющая сталь |
✅ Углеродистая сталь |
✅ Медь |
 |
 |
 |
 |
Характеристики
Основные характеристики
-
Напряжение питания, В220/380В
-
Срок гарантии, лет2 года
-
Система охлажденияВодяная
-
Точность повторного позиционирования , мм± 0,03
-
Точность позиционирования , мм± 0,05
-
Срок работы лазера, ч100 000
-
Длина волны лазера, нм1080
-
Максимальная скорость резки, м/мин40
-
Минимальная ширина реза, мм± 0,2
-
Скорость холостых перемещений, м/мин90-100
-
Потребляемая мощность, кВт≤ 10-22
-
Мощность, кВт1,5-6
