Описание

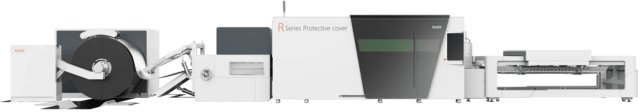

Автоматический лазерный комплекс резки рулонного металла BODOR R1500 IPG предназначена для лазерного раскроя листового рулонного материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также позволяет осуществлять гравировку металла.

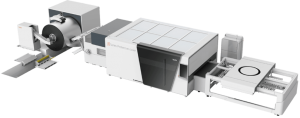

ПОЛНЫЙ ЦИКЛ ОБРАБОТТКИ

Лазерный станок для рулонной резки Bodor R имеет следующие особенности:

– Интеграцией автоматической размотки, правки, подачи и резки для обеспечения непрерывности обработки и производства.

– Поточное производство и серийная обработка снижают трудозатраты и экономят время. Полностью закрытая конструкция корпуса имеет компактным дизайн, отличается высокой безопасностью и защитой окружающей среды во время работы.

АССОРТИМЕНТ ОБРАБАТЫВАЕМЫХ ДЕТАЛЕЙ

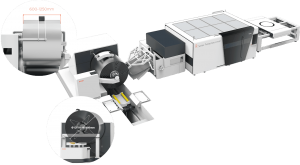

АВТОМАТИЧЕСКАЯ ЗАГРУЗКА, ИНТЕЛЛЕКТУАЛЬНОЕ ПАЛЛЕТИРОВАНИЕ


Металлический рулон доставляется на ленточный конвеер, который имеет оганичение по ширине и роликовое основание для удобства выравнивания. После позицианирования материал автоматический передается в загрузочный механизм. После обработки подъемный механизм укладывает материал на подонн согласно ширене материала

КАБИНЕТНАЯ ЗАЩИТА

Защитная кабина полностью изалирует процесс обработки, что повышает безопасность до максимума. Для контроля процесса в кабине сделана стена из защитного стекла, что защищает человека от излучения. Автоматизированная система для сбора пыли и дыма делает этот станок экологичным.

ПРЕИМУЩЕСТВА ПОКУПКИ BODOR

• Прочная сварная станина
• Оперативная сервисная поддержка BODOR в России 24/7
• Большой штат сертифицированных инженеров в России
• Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
• Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
• Программное обеспечение от компании R&D (Швейцария)
• Общепризнанный мировой бренд BODOR
• Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).
• Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения. Обладает лучшим показателем КПД  в своем классе

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СЕРИИ R
ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

В станках BODOR используется цельнолитая чугунная станина. Для изготовления которой береться только высокопрочный чугун с шаровидным графитом.

Благодаря чему удалось добиться:

– высокого содержания углерода,

– высокой прочности на сжатие и высокой твердости,

– сильного поглощения ударов,

– высокой износостойкости,

– низкой тепловой чувствительности

– высокой чувствительности к разрыву, что уменьшает потерю качества.

Благодоря этому точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.

ОСОБЕННОСТИ ОПТОВОЛОКОННОГО ЛАЗЕРА

В 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серводвигателями и драйверами, что помогает достичь скорости 140-200* м/мин.

• оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
• нет потребности смешивания лазерных газов;
• нет потребности в оптических расходниках;
• нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
• экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
• предотвращает производственные дефекты путем автоматизации;
• расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
• высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
• основными принципами производства являются дизайн, высокий уровень технологий и качество.

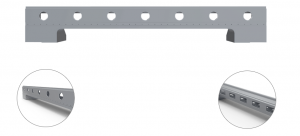

 ЛИТОЙ АЛЮМИНЕВЫЙ ПОРТАЛ (ОСЬ X)

Новый облегченный и прочный алюминиевый портал оси–Х это более высокая скорость работы, более высокая эффективность станка и идеальное качество раскроя. Литой алюминиевый портал обеспечиват станко до 140 м/мин скорости перемещения.

Для обеспечения стабильной работы сверхмощных лазерных станков BODOR серии R на скорости 140 м/мин и с ускорением 1G портал должен быть не только сверхпрочным, но и сверхлегким. BODOR разработал инновационный литой портал из авиационного алюминия с более высокой прочностью.

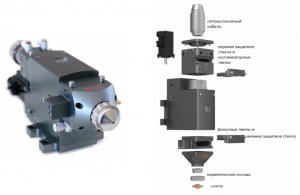

РЕЖУЩАЯ ГОЛОВКА: BODOR GENIUS С АВТОФОКУСОМ

Лазерная головка оснащена интеллектуальной системой обнаружения препятствий, что позволит избегжать столкновения с заготовкой.

Не полностью провалившиеся заготовки перестали быть проблемой! Система сама обнаружит опасный участок.

Расставляете перемычки для кнтроля? Теперь можено о них забыть"

Напомним, еще буквально 2 года назад эта система входила в опционное оборудование для станков от 6кВт и стоила 20 000$.

Теперь эта опция доступна на всех станках!

ПРЕИМУЩЕСТВА АВТОФОКУСА:

• Автофокус имеет разное фокусное расстояние, оно находится под контролем системы управления станком.
• Точка фокусирофки регулируется автоматизированной системой в процессе работы в зависимости от толщины листов для того чтобы достичь лучшего результата и более качественного реза.
• Операционная система контролирует фокусное расстояние. Это позволяет исключить человеческий фактор и ошибки.
• Электрический привод в афтаномном режиме настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно увеличевает S реза.
• Станок обладает библиотекой настроек и параметров реза.
• Двойной контур охлаждения позволяет поддерживать определненую температуру коллимационных и фокусирующих компонентов, что помогает избежать перегрева линз.

ВАРИАНТЫ ИСТОЧНИКА

В станках используется два варианта излучателей:  Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки происходит по оптволоконному кабелю.

• мощность источника: 0 – 6000 Вт
• фокусное расстояние collimating lens: 100 мм
• фокусное расстояние focus lens: 125 мм/150 мм/200 мм
• диаметр линзы: D30 мм (0-3 kw), D37 мм (0-4kw)
• вертикальный диапазон регулировки автофокуса: +10 мм – 15 мм
• горизонтальный диапазон автофокуса: ±1.5 мм
• максимальное давление сжатого воздуха: 25 бар
• вес: 4.2 кг

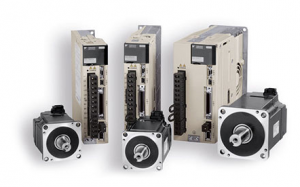

СЕРВОПРИВОДЫ

Yaskawa по Y1, Y12 (1,8 кВт х 2 шт).
Yaskawa по оси X (0,85 кВт х 1 шт).
Yaskawa по оси Z (0,4 кВт х 1 шт).
Линейные направляющие, каретки HIWIN, PMI
Автоматическая система смазки
Ось Z ШВП
Ось Х,Y рейка шестерня

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAD/CAM:

Bodor Pro 2.0 - Сертифицированная ОП R&D – это высокая эффективность и простота в использовании. Операционная система создана для автоматической раскладки резки и поддерживать импорт нескольких графических элементов. Она быстро находит края и автоматический позиционируется. Система управления использует лучшее логическое программирование и взаимодействие с ПО, обеспечивает потрясающий уровень выполнения работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке совместно значительно улучшают работу оператора.

СИСТЕМА ОХЛАЖДЕНИЯ - ВОДЯНОЙ ЧИЛЛЕР

Все станки оснащены чиллером от производителя S&A. ЧИллеры требуются для охлаждения лазерного источника, головы.  Чиллер подбирается в зависимости от мощности лазерного модуля. Охлаждающая система работает в автоматическом режиме в определенных временных интервалах, регулируя температуру жидкости.

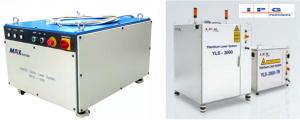

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ MAXPHOTONICS/IPG:

– 2 года гарантии,

–сервисная служба в России/производство и сервисная служба в России.

– наличие склада подменных источников.

– Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали.

– Высокое качество луча на всех диапазонах мощности.

– Срок службы диодов – 100 000 часов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СТАНКОВ BODOR

• Станина обеспечивает оборудования повышенную стабильность в работе, облегченный портал дает возможность станку работать с более высокой скоростью;
• UI дизайн создан в рамках философии человеко-машинное сотрудничество;
• ТОчная автономная система управления ПО обеспечивает станкам более высокую точность реза.
• Станок обладает дисплеем с удобным интерфейсом, стабильной производительностью, высоким качеством и широким диапазоном применения.
• Шариково-ленточный механизм упрощает подачу и продвижение заготовки/рулона.
• В процессе резки режущая голова зафиксирована в постоянном положении с одним расстоянием относительно заготовки. В случаи обнаружения преграды станок остановит работу.
• Автоматизированная система смазки. Система обеспечивает в узлы стака своевременно и в требуемом размере. Что обеспечивает продолжительность работы станка. Так же система имеет датчик уровня жидкости и в случаи фиксации недостаточного количества , система подаст аварийный сигнал.
• Автоматическая система отслеживает давление газов. При фиксации ниского давления, система подаст аварийнный сигнал. Сообщения о предаварийной ситуации отображаются на дисплее в интерфейсе.
• WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.

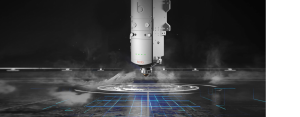

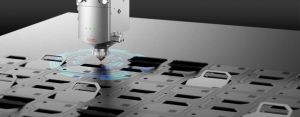

РАДАР 3600 ДЛЯ АВТОМАТИЧЕСКОГО ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ

Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.
а) упрощает работу оператора и исключает риск человеческой ошибки,
б) повышает скорость обработки,
в) повышает качество поверхности кромки
г) не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.
BODOR в базовой комплектации, у аналогов – опция за дополнительную плату

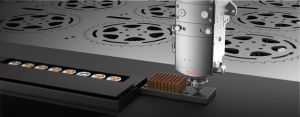

АВТОМАТИЧЕСКАЯ ЗАМЕНА СОПЕЛ

Система управления автоматический заменяет сопла в зависимости от типа материала и толщены заготовки. Система быстрее, эффективнее и исключает поподания пыли в механизм.
Новая функция автоматической калибровки и очистки позволяет полностью автоматизировать калибровку лазерной головки и очистку сопел, что уменьшает монотонную ручную работу.
Высокоточная система привода обеспечивает надежную точность и стабильность замены, гарантируя, что каждая замена является абсолютно безопасной. Полностью закрытая защита блока повышает безопасность деталей и персонала.

ТРОЙНАЯ СИСТЕМА ЗАЩИТЫ ПРИВОДА

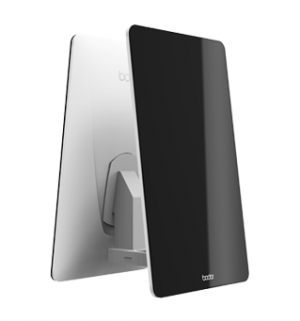

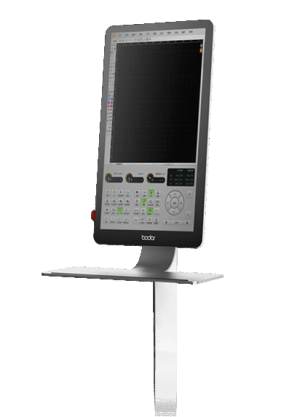

ДИСПЛЕЙ ОПЕРАЦИОННОЙ СИСТЕМЫ

32-х дюймовый цветной дисплей для управления станком оснащен системой touchscreen.
Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной.

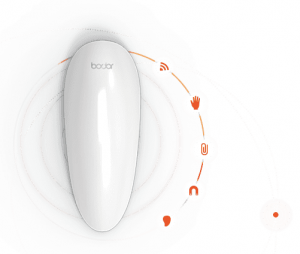

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Беспроводное управление;
• Пульт миниатюрный, не больше мобильного телефона;
• Дизайн пульта эргономичный, напоминает плод манго.

 ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ SMC (ЯПОНИЯ)

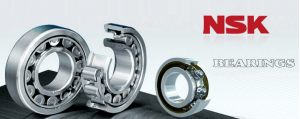

ПОДШИПНИКИ NSK (ЯПОНИЯ)
