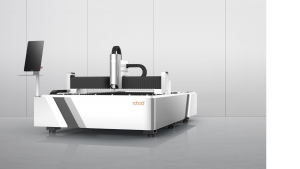

Описание

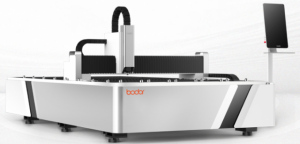

Автоматизированная установка лазерного реза позволяет раскраивать листовые металлические элементы нержавеющей стали, титана, бронзы, латуни и др. Дополнительная функция аппарата - гравировка по металлу.

Комплектация:

• Оптоволоконный лазерный источник Maxphotonics или IPG
• Цельно сварная фрезерованная станина
• Лазерная головка Bodor Genius с автофокусом
• Радар 360 для автоматического обнаружения препятствий
• Программное обеспечение Bodor Pro 2.0 на русском языке
• Эрономичный пульт управления MANGO
• Cерводвигатели Schneider, Франция
• Электрокомпоненты Schneider, Франция
• Косозубая рейка Leitesen, Германия
• Направляющие Lapping, Тайвань
• Пропорциональный клапан кислорода и азота SMC , Япония
• Автоматический выключатель Schneider, Франция
• Автоматическая смазка
• Тройная система защиты привода
• Функция аварийного сигнала низкого давления
• Wi-Fi передача данных
• Водяной чиллер S&A
• Система вытяжки
• Подкатные тележки

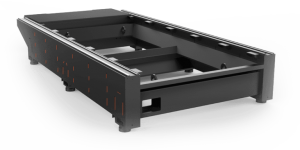

СТАНИНА

Прочные металлические станины резов BODOR проходят процедуру отжига при повышенных температурах. Благодаря этому каркас обладает высокой прочностью на изгиб и сжатие. Такие свойства станин обеспечивают точность резки металлических листов.

ПОРТАЛ ОСИ X 3-ГО ПОКОЛЕНИЯ

Современные требования к высокоточному оборудованию постоянно повышаются. Портал оси X выполнен из высокопрочного и легкого авиационного алюминиевого сплава, что позволяет увеличивать эффективность работы станка и обеспечивает безукоризненное качество раскроя металлических листов. Чтобы станки стабильно работали на протяжении всего срока эксплуатации, портал делают не только прочным, но и легким.

Скорость перемещения излучателя по порталу до 100 м/мин. при ускорении 1G.

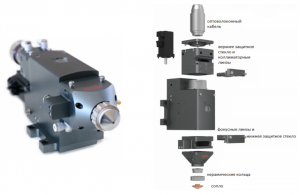

РЕЖУЩАЯ ГОЛОВА BODOR GENIUS (с автофокусом)

Плюсы автофокуса:

• Применим к разным фокусным расстояниям, контролируемым системой управления станком.
• Устройство автоматически регулирует фиксирующую точку, за счет чего достигается высокое качество резки листов различной толщины.
• Операционная система точно распознает фокусное расстояние, что позволяет автоматически выставлять регулировки оборудования. В результате исключается вероятность сбоев и ошибок.
• За счет наличия современного электропривода ускоряется работа станка, поскольку он точно определяет координационные центры.
• Настройки для лазерной головы хранятся в библиотеке настроек, что обеспечивает надежность работы оборудования.
• В лазерный рез встроены дополнительные охладительные трубки, которые позволяют поддерживать температуру фокусирующих и коллимационных компонентов на приемлемом уровне. Благодаря этому линзы не перегреваются, что продляет срок их службы.
• Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла.

.

Параметры режущей головки

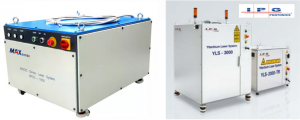

ИЗЛУЧАТЕЛИ Maxphotonics/IPG

Система оборудована резонатором Maxphotonics (опционно IPG), на который дается 2 года гарантии. В России можно получить сервисное обслуживание, поскольку на складах представлены аппараты в наличии и запасные части (IPG производится в России). Лазерный раскройщик оснащен системой оптической защиты, которая помогает защитить глаза работника при резке зеркальной нержавейки, оцинкованных заготовок и алюминия. Станок обеспечивает высокое качество луча при разных параметрах мощности. Диоды лазера служат до 100 тыс. часов.

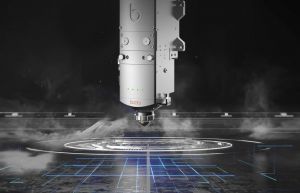

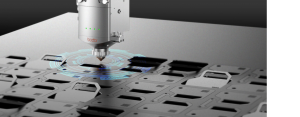

Интеллектуальное распознавание препятствий

• Излучающая головка нового поколения от компании Bodor имеет встроенную систему обнаружения и объезда преград. Эта функция дает возможность станку не допускать столкновений с заготовками.
• Оператору не нужно вручную регулировать ход лазерной установки на опасных участках. Такая необходимость возникает в местах, где заготовки после резки могут проваливаться не полностью.
• Благодаря автоматическому контролю работы аппарата не нужно расставлять перемычки 0,1 мм.
• Раньше функция обнаружения препятствий лазерным резом была дополнительной опцией. Стоимость оборудования станка с учетом такого улучшения увеличивалась на $20 тыс. Кроме того, она была доступна лишь для установок от 6 кВт.
• Сегодня опция интеллектуального обнаружения препятствий включена в базовую комплектацию оборудования и не увеличивает его итоговую цену.

ИНФОРМАЦИОННЫЙ СПРАВОЧНИК ЛАЗЕРНОЙ РЕЗКИ

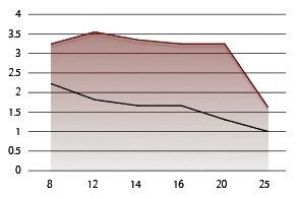

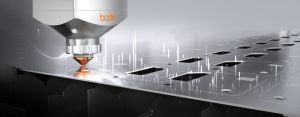

Быстрая кислородная резка из углеродистой стали (COF)
Резка толстого листа увеличивает скорость вдвое, обеспечивая при этом качество резки.

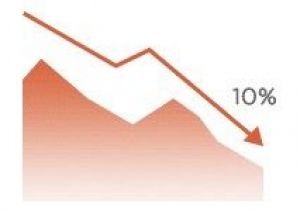

Экономичная быстрая резка из углеродистой стали  (CEF)
При определенной мощности стоимость резки составляет всего 10% от азотной резки, что создает большую экономическую ценность для клиентов.

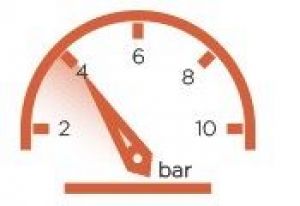

Быстрая резка при низком давлении азота (LNF)
Давление азота снижается до 4Bar во время резки нержавеющей стали толщиной 10 мм, его скорость улучшается как минимум на 10% по сравнению с обычной резкой.


Совместимость с высокопроизводительной системой ЧПУ для точного управления
Осуществление скоростной и высокоточной резки.

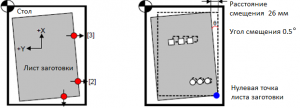

Функция определения положения листа

Особенность этой функции в том, что угол поворота заготовки и позиционные выступы определяются автоматически. Точность определения реальной точки начала реза и траекторию раскроя металла корректирует специальная программа. Если материал на паллете лежит не ровно, кромки листа автоматически определяются детектором. При несоответствии реального положения заданному лист программно поворачивается в нужные координаты.

РЕЗКА БЕЗ КОЛЫХАНИЙ ЛИСТА

Лазерные станки серии А способны кроить тонкие листы металлов без колыхания, это даст возможность делать резы в разы четче и качественнее, без заусенцев. ​​

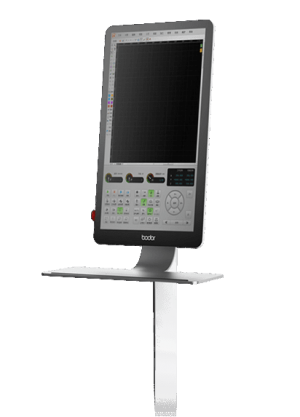

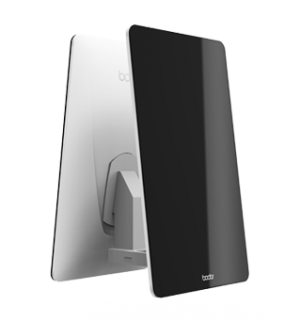

Дисплей операционной системы

BODOR - один из производителей, использующих UI-дизайн при создании интерфейсов для управления промышленными станками. Благодаря этому работники интуитивно понимают, как выполнять обработку деталей с помощью лазерного реза. Корпус станка имеет элегантные кривые линии. Экран станка защищен высокопрочным стеклом.

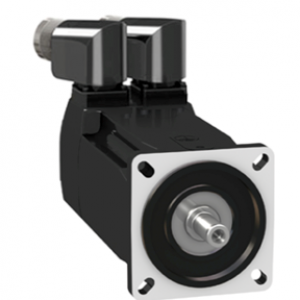

СЕРВОДВИГАТЕЛИ

Серводвигатель производства Schneider установлен на станке BODOR A3. Серводвигатель оснащен редуктором. Эта система позволяет достичь показателя скорости 100м/мин с ускорением 1G и точностью позиционирования 0,05 ммм.

Программное обеспечение CAD/CAM:

Независимая система Bodor Pro 2.0. Она не только проста в использовании, но и отличается высокой информативностью. Система может выполнять автоматическую раскладку деталей на заготовке. Кроме того, она поддерживает импорт сразу нескольких изображений. Программа без труда определяет края заготовки и позицию точки начала резки.

Благодаря современной системе, которой оборудован станок, обеспечивается эффективность настройки и работы. В процессе работы получается минимум отходов, а листовой металл используется наиболее рационально. Система управления понятна работникам, а инструкции к ней просты и понятны.

Программа контролирует этот параметр автоматически. Личная безопасность и эффективность оборудования обеспечивается двойной системой защиты.

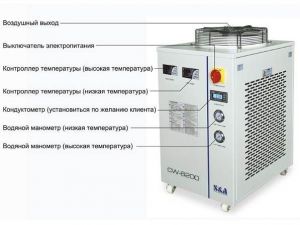

ЧИИЛЛЕР

Система охлаждения лазера - водяной автоматический чиллер

Каждый лазерный станок оснащен чиллером производства S&A. Аппарат обеспечивает охлаждение головки и лазерного источника. В зависимости от мощности излучателя, разработчики выбирают конкретную модель чиллера. Система охлаждения работает автоматически. Чтобы аппарат не перегревался, системе задают определенный диапазон значений температуры.

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ MAXPHOTONICS ИЛИ IPG:

Система оборудована резонатором Maxphotonics, на который дается 2 года гарантии. В России можно получить сервисное обслуживание, поскольку на складах представлены запасные детали. Лазерный рез оснащен системой оптической защиты, которая помогает защитить глаза работника при резке зеркальной нержавейки, оцинкованных заготовок и алюминия. Станок обеспечивает высокое качество луча при разных параметрах мощности. Диоды лазера служат до 100 тыс. часов.

Особенности станков BODOR

Поскольку станки BODOR помещены на тяжелые станины, обеспечивается надежность работы, а легкий портал позволяет увеличить скорость. Благодаря точности электрической системы управления обеспечивается высокое качество кромки. Стабильная производительность устройства позволяет эффективно применять лазерный рез при работе с разными материалами и для разных задач. Оборудование выгодно выделяется на фоне конкурентов с аналогичными характеристиками.

Отличительные особенности станков BODOR:

Механизм облегчения подачи имеет шариковые опоры, что позволяет снизить силу трения при перемещении заготовки по столу. Благодаря этому погрузку и выгрузку производить удобно и легко. Установка модулей безопасного следования обеспечивает постоянное расстояние между головкой и обрабатываемой деталью. Риск столкновений сводится к минимуму. Если на пути головки появляется препятствие, процесс резания останавливается. Современное оснащение станка снижает риск аварийности до минимума, а также повышает производительность резания.

Интеллектуальная сигнализация. Центр управления принимает сигналы, свидетельствующие об ошибках.

Смазка поступает к рабочим органам в автоматическом режиме. За счет этого обеспечивается высокая функциональность устройства. Если уровень жидкости снижается до опасных значений, специальный датчик передает сигнал в программу и запускает сигнал тревоги. Благодаря использованию смазки повышается точность резания. При этом направляющие служат дольше.

Функция аварийного сигнала низкого давления вспомогательного газа. Пользователь может отслеживать показатель в реальном времени, также оборудование обладает функцией дистанционного управления. Программа формирует отчет о работе устройства и отсылает пользователю.

ОБРАЗЦЫ
