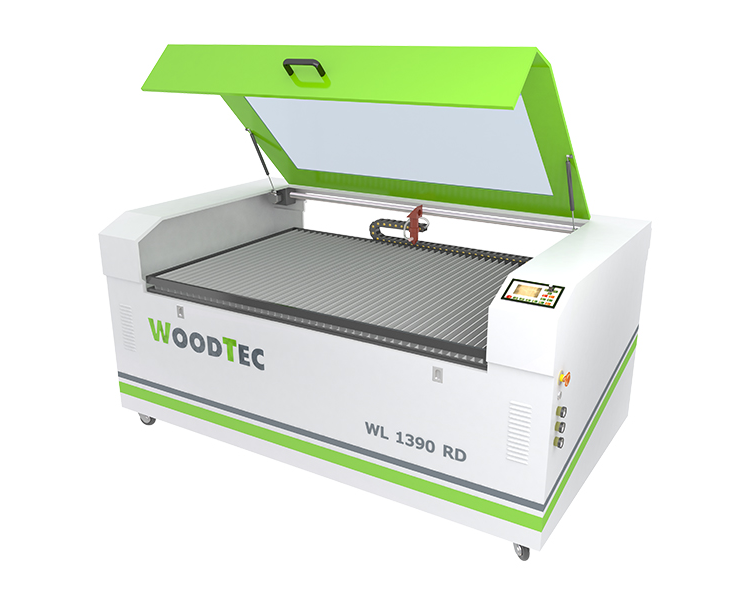

Лазерно-гравировальный станок с ЧПУ WoodTec WL 1390 RD

Артикул: WoodTec WL 1390 RD

Станок WoodTec WL 1390 RD используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.

Описание

Станок WoodTec WL 1390 RD используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.

Обрабатываемые материалы

  • Дерево, фанера
  • Пластик: акрил, оргстекло, полистирол, ПЭТ
  • Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр
  • Резина
  • Картон, бумага
  • Камень
  • Стекло
  • Керамика

Примеры получаемых изделий

Изделия из древесных материалов

Изделия из пластика

Гравировка на стекле

Гравировка на камне

Гравировка на металле

Конструкция станка

Линейные направляющие высокой точности

Жесткая конструкция направляющих обеспечивает повышенную устойчивость и точность передвижения. Таким образом, изделия получаются высокого качества, а станок служит долгие годы.

Надежные ремни привода

Обеспечивают высокую скорость и точность перемещения портала и лазерного сопла.

Лазерный источник

Станок оснащается лазерной трубкой мощностью 100-130 Вт или 130-150 Вт.

Промышленные двигатели

Шаговые моторы используются для передвижения по всем осям станка. Они отличаются высокой точностью, надежностью и бесперебойной работой.

Многофункциональный и удобный контроллер

Станок оснащен пультом Ruida RDL 6445G с дисплеем. Он имеет широкий спектр настроек и обеспечивает максимально точную работу машины.

Вытяжка

Удаляет из помещения дым и газы, которые образуются во время работы. Тем самым, предотвращается их попадание в дыхательные пути работника.

Компрессор

Обдувает воздухом линзу, защищая ее от попадания копоти и дыма, а также удаляет продукты горения из рабочей зоны.

Программа CorelLaser

Предназначена для настройки параметров гравировки и резки на лазерных станках. Программа способна читать файлы, созданные в Adobe Illustrator, Autodesk AutoCAD и CorelDRAW.

Опции

Подъемный механизм стола

На данном лазерно-гравировальном станке можно настроить высоту стола. Это расширяет спектр возможностей машины – на ней можно обрабатывать изделия большой толщины (например, бутылки или шкатулки), устанавливать поворотный механизм или оснастку для гравировки.

Сотовый стол

Предназначен для размещения на нем маленьких предметов или изделий из ткани, кожи, пленки и других мягких материалов. Благодаря сотовой структуре стола, заготовки не проваливаются на дно корпуса.

Комплектация

Станок WoodTec WL 1390 RD – механическая часть (шаговые двигатели, платы управления, пульт управления с дисплеем) 1 шт.
Трубка лазерная СО2 + блок высокого напряжения 1 шт.
Воздушный насос 1 шт.
Коммуникационный кабель 1 шт.
Провод питания 1 шт.
Программное обеспечение 1 шт.
ЗИП 1 комп.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики

Дополнительные комплектующие

Лазерные трубки

  • Лазерная трубка 100 Вт
  • Лазерная трубка 130 Вт

Чиллеры

  • Без чиллера
  • Чиллер CW-3000 (28 254 ₽) фото
    Предназначен для автономного охлаждения лазерных трубок мощностью до 90W.
  • Чиллер CW-5200 (81 338 ₽) фото
    Предназначен для автономного охлаждения лазерных трубок мощностью до 180W. Возможно подключение нескольких лазерных установок с мощностью 50-60 Вт, с установкой в тракт обратных клапанов.

Технические характеристики

Размеры рабочего стола, мм 1300 х 900
Тип передачи по осям Ременная
Тип рабочего стола Реечный
Тип электродвигателей перемещения Шаговые
Максимальная толщина резки, мм До 10
Скорость резки, мм/сек 0 - 960
Скорость гравировки, мм/сек 0 - 1000
Тип лазерной трубки CO2 герметичная лазерная трубка с водяным охлаждением
Мощность лазерной трубки, Вт 100 - 130 / 130 - 150
Тип охлаждения трубки Жидкостное
Точность позиционирования, мм ≤ ± 0,01
Напряжение, В 220
Частота тока, Гц 50
Общая установленная мощность, кВт 1

Габаритные размеры (в упаковке)

Длина, мм 2170
Ширина, мм 1480
Высота, мм 820
Вес, кг 400

Транспортные данные

Количество мест 1
Место: 1
Длина 2,17 м
Ширина 1,48 м
Высота 0,82 м
Вес (место 1) 400 кг
Объём 2,63 м³
Общий вес 400 кг
Общий объём 2,63 м³

Характеристики

Основные характеристики

  • Размеры рабочего стола, мм
    1300 х 900
  • Тип охлаждения трубки
    Жидкостное
  • Максимальная толщина резки, мм
    10
  • Тип электродвигателей перемещения
    Шаговые
  • Мощность лазерной рубки
    100 - 130 / 130 - 150
  • Тип лазерной трубки
    CO2 герметичная лазерная трубка с водяным охлаждением
  • Скорость гравировки, мм/с
    0 - 1000
  • Скорость резки, мм/с
    0 - 960
  • Тип передачи по осям
    Ременная
  • Частота тока, Гц
    50
  • Тип рабочего стола
    Реечный
  • Вес, кг
    400
  • Точность позиционирования, мм
    ≤ ± 0,01
  • Напряжение, В
    220
  • Размеры станка (Д x Ш x В), мм
    2170 x 1480 x 820
  • Общая установленная мощность, кВт
    1
