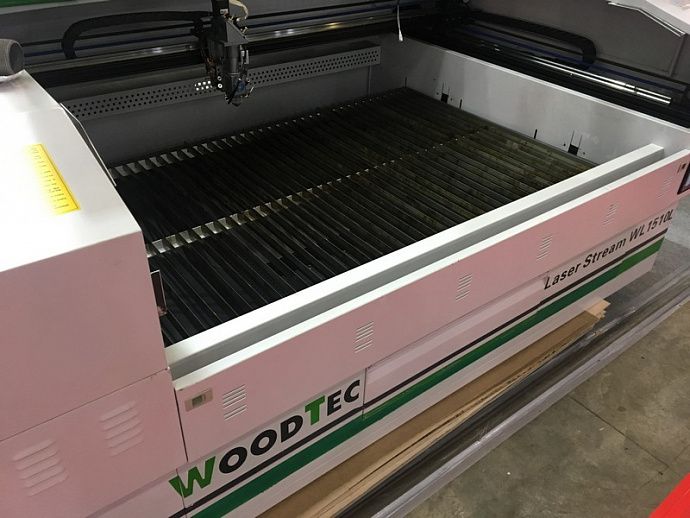

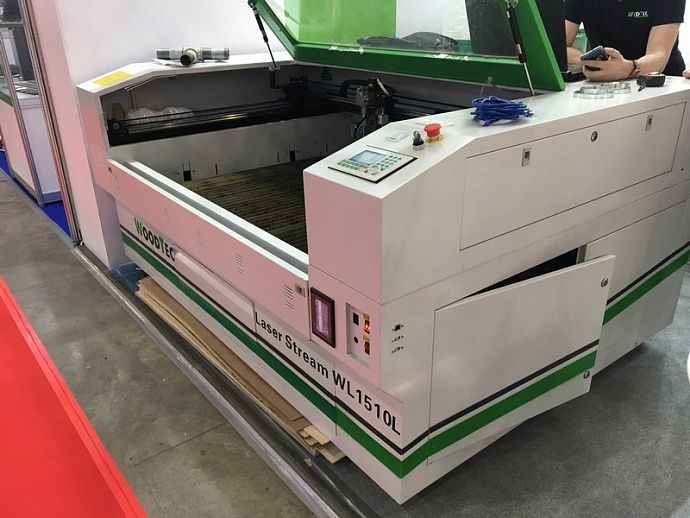

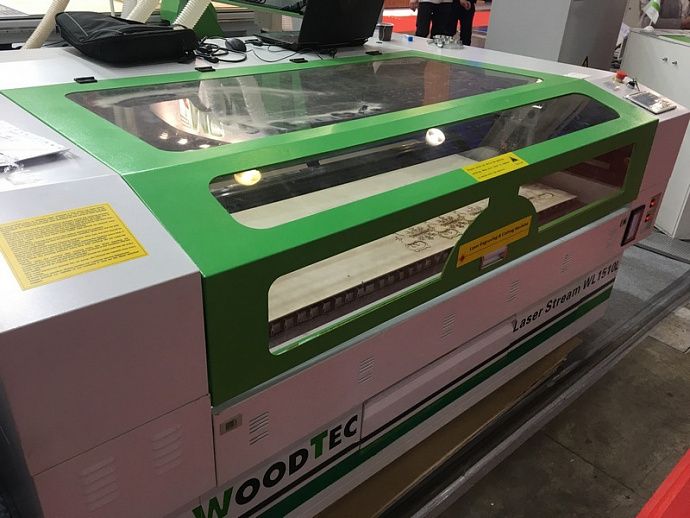

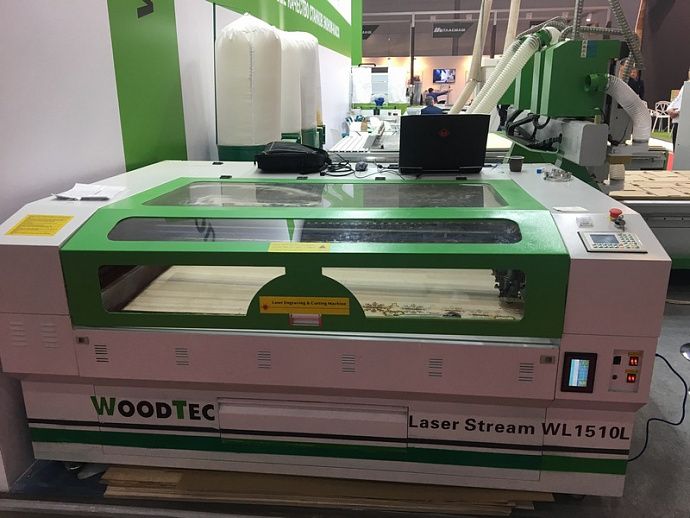

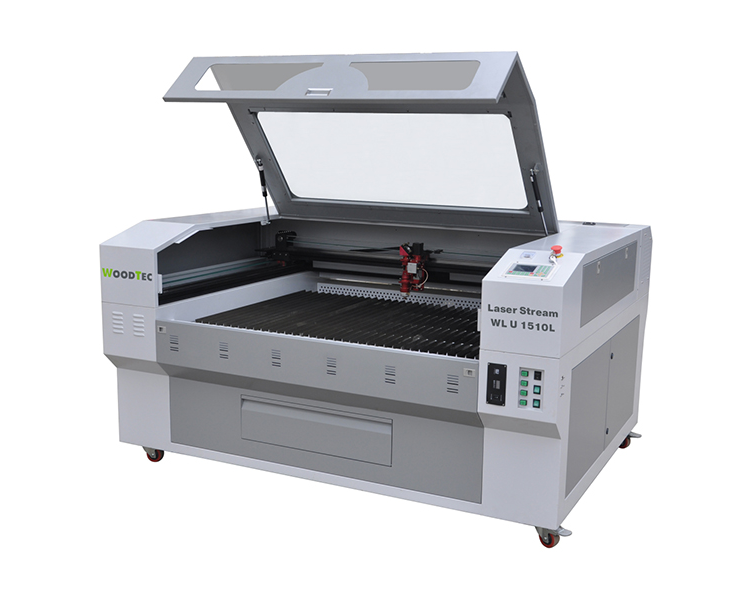

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL U 1510L
Артикул: WoodTec LaserStream WL U 1510L

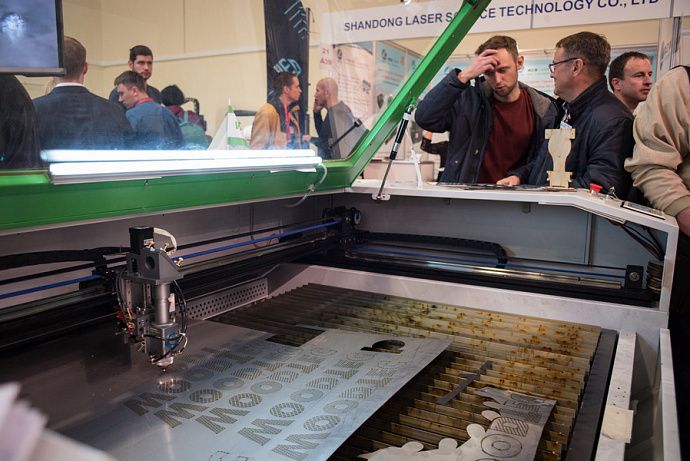

Станок WoodTec LaserStream WL U 1510L используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.
Описание
Станок WoodTec LaserStream WL U 1510L используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.
Обрабатываемые материалы
- Дерево, фанера
- Пластик: акрил, оргстекло, полистирол, ПЭТ
- Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр
- Резина
- Картон, бумага
- Камень
- Стекло
- Керамика
Примеры получаемых изделий
Изделия из древесных материалов
 |
 |
 |
 |
 |
Маркетри
 |
 |
Изделия из пластика
 |
 |
 |
Гравировка на стекле
 |
 |
Гравировка на камне
 |
 |
Гравировка на металле
 |
 |
Конструкция станка
 |
Линейные направляющие высокой точностиСтанок оснащен направляющими компании PMI (Тайвань) – одного из ведущих в мире предприятий в своей отрасли. Их жесткая конструкция обеспечивает идеальную точность передвижения портала и высокооборотного шпинделя по оси Y. Таким образом, изделия получаются высокого качества, а станок служит долгие годы. |
|
|

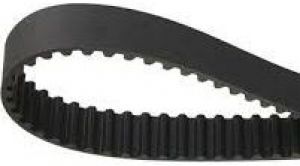

Надежные ремни приводаОбеспечивают высокую скорость и точность перемещения портала и лазерного сопла. Ремни для данной модели станка произведены компанией CNFULO (Китай). |
|
|
Лазерный источникСтанок оснащается лазерной трубкой, произведенной компанией RECI (Китай) –высокотехнологичным предприятием, которое входит в число мировых лидеров в сфере разработки и производства углекислотных лазерных источников. |
 |
Промышленные двигателиШаговые моторы используются для передвижения по всем осям станка. Они отличаются высокой точностью, надежностью и бесперебойной работой. |
 |
Возможность обработки длинных изделийБлагодаря отверстию в задней крышке, на станок можно подавать длинные изделия, протянув их по реечному столу. |
 |

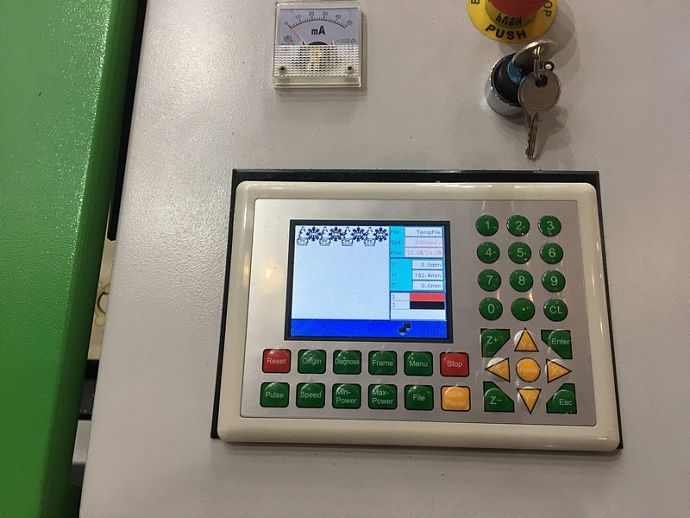

Многофункциональный и удобный контроллерСтанок оснащен пультом Ruida RDL 6332 с дисплеем. Он имеет широкий спектр настроек и обеспечивает максимально точную работу машины. |
 |
ВытяжкаУдаляет из помещения дым и газы, которые образуются во время работы. Тем самым, предотвращается их попадание в дыхательные пути работника. |
 |
КомпрессорОбдувает воздухом линзу, защищая ее от попадания копоти и дыма, а также удаляет продукты горения из рабочей зоны. |
 |
Программа RUIDA RDWorksПредназначена для настройки параметров гравировки и резки на лазерных станках. Программа способна читать файлы, созданные в Adobe Illustrator и CorelDRAW. |
Опции
 |
Сотовый столПредназначен для размещения на нем маленьких предметов или изделий из ткани, кожи, пленки и других мягких материалов. Благодаря сотовой структуре стола, заготовки не проваливаются на дно корпуса. |
 |
Подъемный механизм столаНа данном лазерно-гравировальном станке можно настроить высоту стола. Это расширяет спектр возможностей машины – на ней можно обрабатывать изделия большой толщины (например, бутылки или шкатулки), устанавливать поворотный механизм или оснастку для гравировки. |
 |

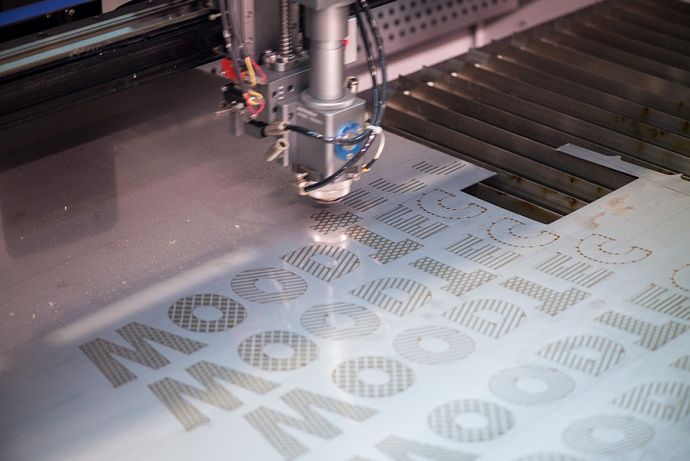

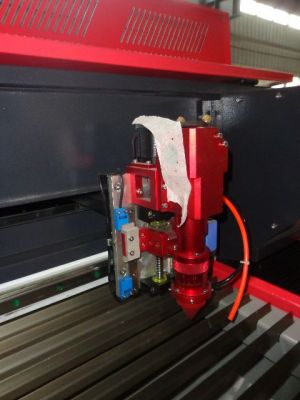

Лазерное соплоСтанок можно дооснастить дополнительным лазерным соплом. Она образуют третью ось, которая управляется с помощью ШВП и шагового электромотора. Данная опция позволит резать тонкий металл и неметаллические изделия. Предусмотрена возможность подключения газового баллона. |
Комплектация
| LaserStream WL U 1510L 180 Вт | 1 шт. |
| Лазерная трубка 180W RECI W8 | 1 шт. |
| RUI DA платы управления + системы управления RD 6332 | 1 шт. |
| Воздушный насос (мощность 750 Вт) | 1 шт. |
| Вытяжной вентилятор (мощность 750 Вт) | 1 шт. |
| Воздуховод | 1 шт. |
| Коммуникационный кабель | 1 шт. |
| Провод питания | 1 шт. |
| Программное обеспечение | 1 шт. |
| ЗИП | 1 комп. |
| Чиллер на фреоне CW-5200 | 1 шт. |
| Подъёмный рабочий стол | 1 шт. |
| Линза D = 25 мм, F = 100 мм | 1 шт. |
Запчасти
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237978 |  |
Зеркало для лазерного станка D = 25 мм | Является расходным элементов оптической системы лазерного станка. Качество и чистота зеркала оказывает сильное влияние на конечную скорость резки. | 24 USD |
| ВТ237984 |  |
Линза для лазерного станка D = 20 мм F = 63,5 | Линзы предназначены для фокусировки лазерного луча на определенном расстоянии, которое называется фокусным. | 75 USD |
| З 264452 |  |
Сопло 0,8 мм двойное | 1 шт. | 16 USD |
| З 264451 |  |
Сопло 0,8 мм одинарное | 1 шт. | 12 USD |
| З 227447 | |
Сопло 1 мм (двойное) для источника 750 ВТ-1кВт | 1 шт. | 16 USD |
| З 227446 | |
Сопло 1 мм для источника 750 ВТ-1кВт | 1 шт. | 12 USD |
| З 264453 | |
Сопло 1,2 мм двойное | 1 шт. | 16 USD |
| З 264454 | |
Сопло 1,2 мм одинарное | 1 шт. | 12 USD |
| З 212213 | |
Cопло хромированное 1,5 мм 1AS383T | 1 шт. | 16 USD |
| З 212212 | |
Сопло 1,5 мм 1AS383 | 1 шт. | 12 USD |
| З 264107 | |
Сопло 2 мм двойное | 1 шт. | 16 USD |
| З 264106 | |
Сопло 2 мм | 1 шт. | 12 USD |
| З 264455 | |
Сопло 2,5 мм двойное | 1 шт. | 16 USD |
| З 241425 | |
Сопло 2,5 мм | 1 шт. | 12 USD |
| З 264456 | |
Сопло 3,0 мм двойное | 1 шт. | 16 USD |
| З 241426 | |
Сопло 3,0 мм | 1 шт. | 12 USD |
| З 264459 | |
Сопло 3,5 мм двойное | 1 шт. | 16 USD |
| З 264462 | |
Сопло 3,5 мм одинарное | 1 шт. | 12 USD |
| З 264464 | |
Сопло 4 мм двойное | 1 шт. | 16 USD |
| З 264463 | |
Сопло 4 мм одинарное | 1 шт. | 12 USD |
| З 258600 |  |
Стекло защитное верхнее 24,9 х 1,5 мм | 1 шт. | 20 USD |
| З 212214 |  |
Стекло защитное | 1 шт. | 20 USD |
| З 212091 |  |
Кольцо керамическое КТВ2 | 1 шт. | 94 USD |
| З 264110 |  |
Манжета защитная верхняя для лазера | 1 шт. | 60 USD |
| З 264111 | |
Манжета защитная нижняя для лазера | 1 шт. | 60 USD |
| З 264436 |  |
Коллиматорная линза вогнутая Ø30 - 100 мм | 1 шт. | 150 USD |
| З 264435 |  |
Коллиматорная линза выпуклая Ø30 - 100 мм | 1 шт. | 150 USD |
| З 264438 | |
Фокусирующая линза вогнутая Ø30 - 125 мм | 1 шт. | 150 USD |
| З 264437 | |
Фокусирующая линза выпуклая Ø30 - 125 мм | 1 шт. | 150 USD |
Технические характеристики
| Размеры рабочего стола, мм | 1500 х 1000 |
| Тип передачи по осям | Ременная |

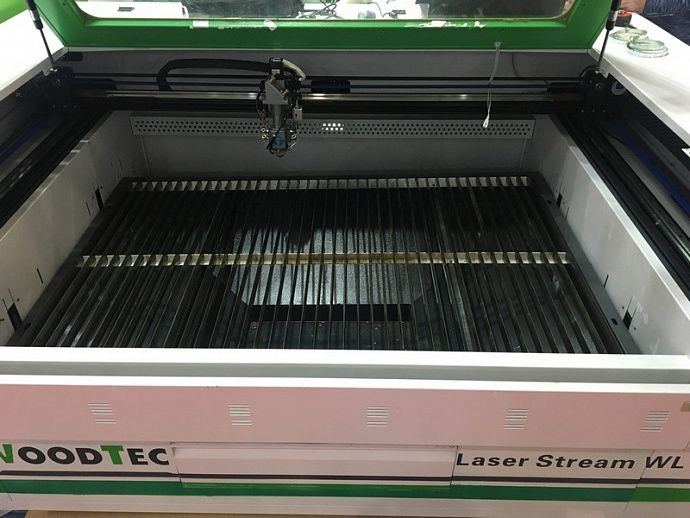

| Тип рабочего стола | Реечный |
| Тип электродвигателей перемещения | Шаговые |
| Максимальная толщина резки, мм | До 2 (Сталь) |
| Скорость резки, мм/сек | 0 - 960 |
| Скорость гравировки, мм/сек | 0 - 1200 |
| Тип лазерной трубки | CO2 герметичная лазерная трубка с водяным охлаждением |
| Мощность лазерной трубки, Вт | 180 |
| Тип охлаждения трубки | Жидкостное |
| Точность позиционирования, мм | ≤ ± 0,01 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 2 |
Габаритные размеры (в упаковке)
| Длина, мм | 2200 |
| Ширина, мм | 1600 |
| Высота, мм | 1200 |
| Вес, кг | 400 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,15 м |
| Ширина | 1,54 м |
| Высота | 1,14 м |
| Вес (место 1) | 485кг |
| Объём | 3,77 м³ |
| Общий вес | 485 кг |
| Общий объём | 3,77 м³ |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм1500 х 1000
-
Тип охлаждения трубкиЖидкостное
-
Максимальная толщина резки, мм2
-
Тип электродвигателей перемещенияШаговые
-
Мощность лазерной рубки180
-
Тип лазерной трубкиCO2 герметичная лазерная трубка с водяным охлаждением
-
Скорость гравировки, мм/с0 - 1200
-
Скорость резки, мм/с0 - 960
-
Тип передачи по осямРеменная
-
Частота тока, Гц50
-
Тип рабочего столаРеечный
-
Вес, кг400
-
Точность позиционирования, мм≤ ± 0,01
-
Напряжение, В220
-
Размеры станка (Д x Ш x В), мм2200 x 1600 x 1200
-
Общая установленная мощность, кВт2
