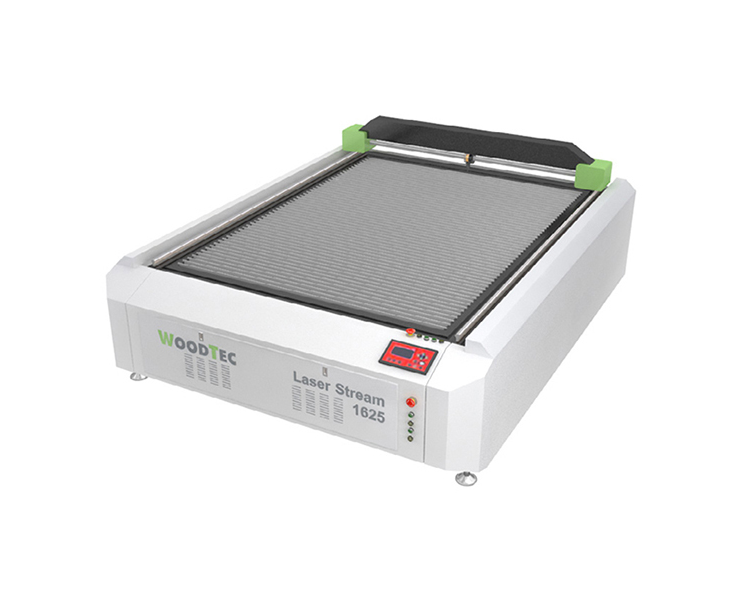

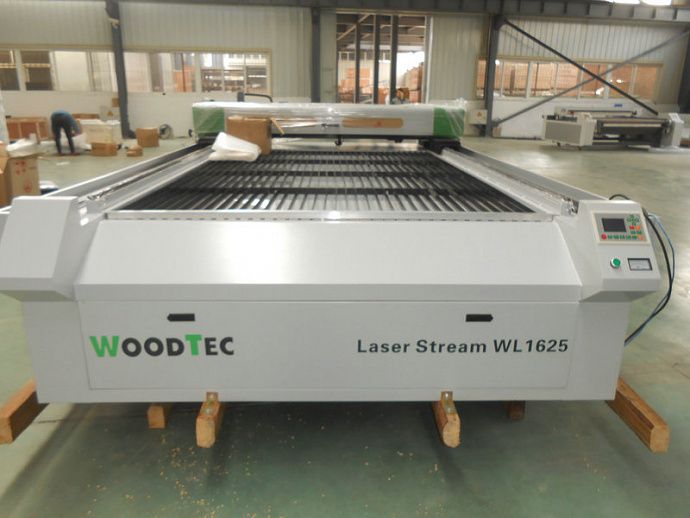

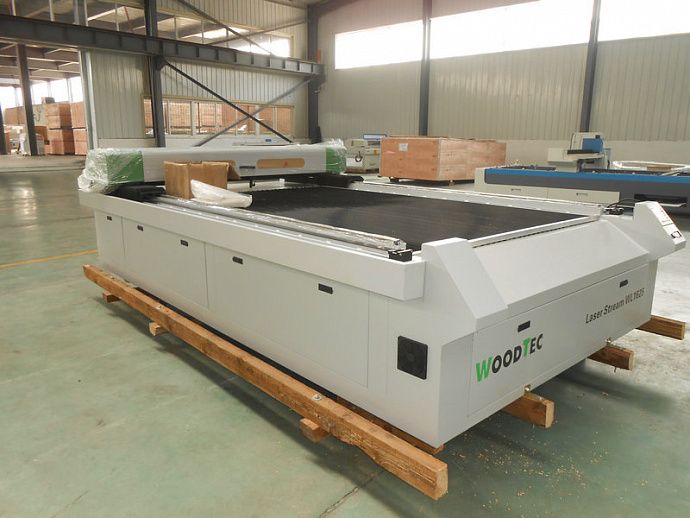

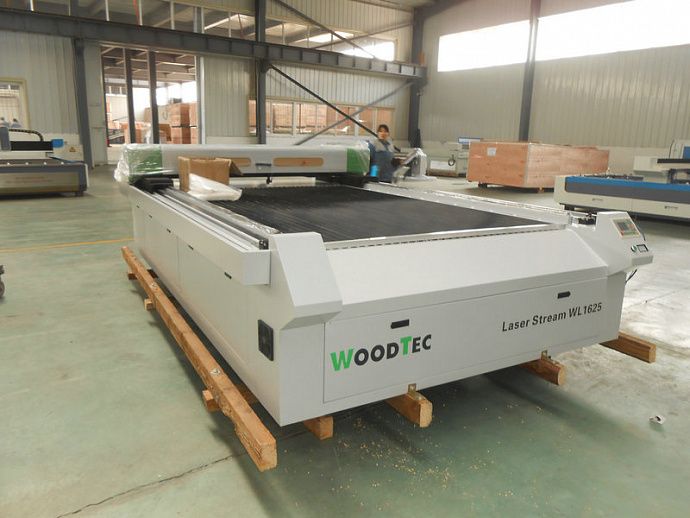

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1625
Артикул: WoodTec LaserStream WL 1625
Станок WoodTec LaserStream WL 1625 используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.
Описание
Станок WoodTec LaserStream WL 1625 используется для лазерной резки и гравировки изделий из дерева, пластика, тканей и других материалов.
Обрабатываемые материалы
- Дерево, фанера
- Пластик: акрил, оргстекло, полистирол, ПЭТ
- Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр
- Резина
- Картон, бумага
- Камень
- Стекло
- Керамика
Примеры получаемых изделий

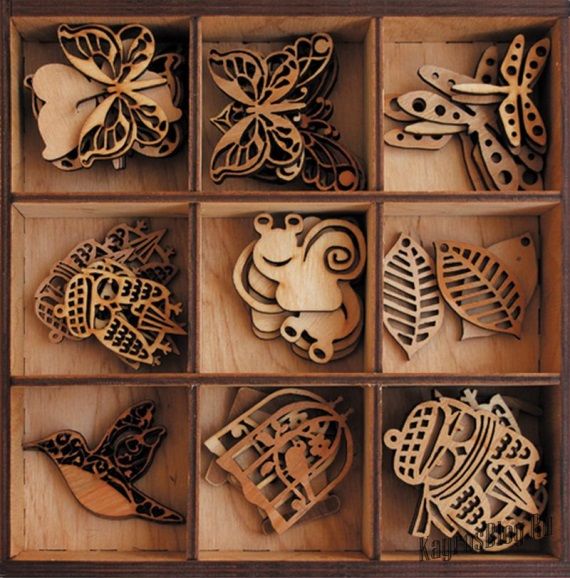

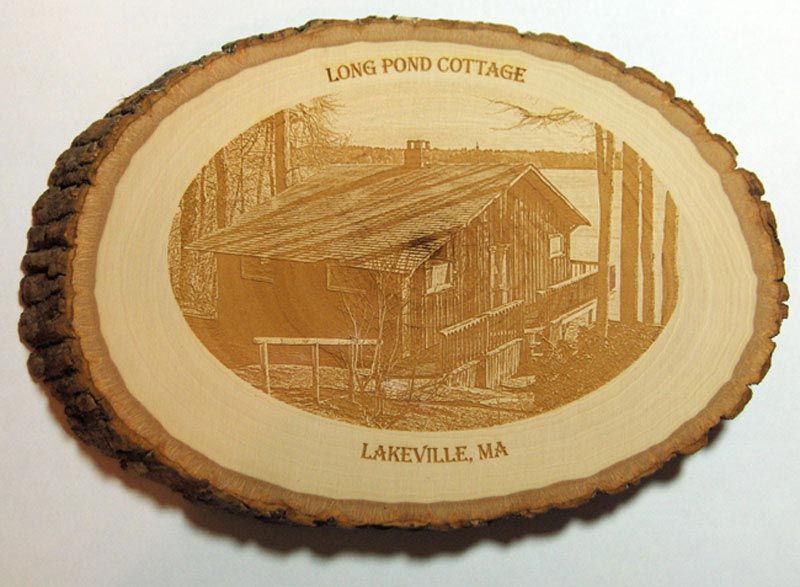

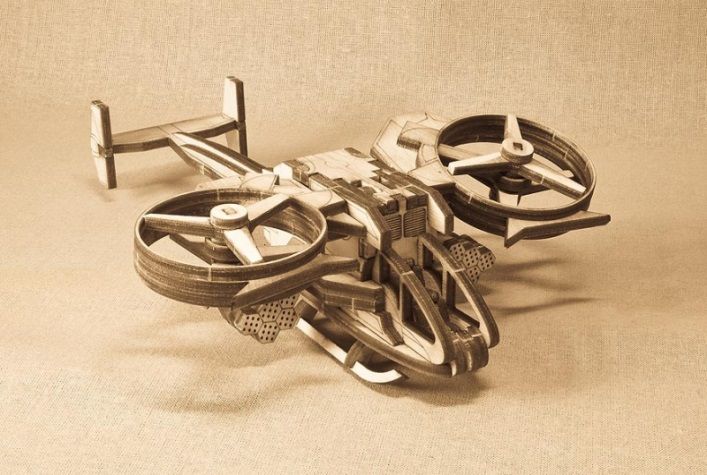

Изделия из древесных материалов
 |
 |
 |
 |
 |
Маркетри
 |
 |

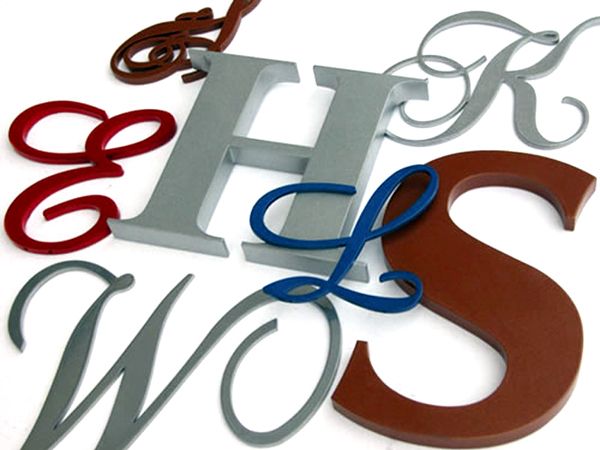

Изделия из пластика
 |
 |
 |
Гравировка на стекле
 |
 |

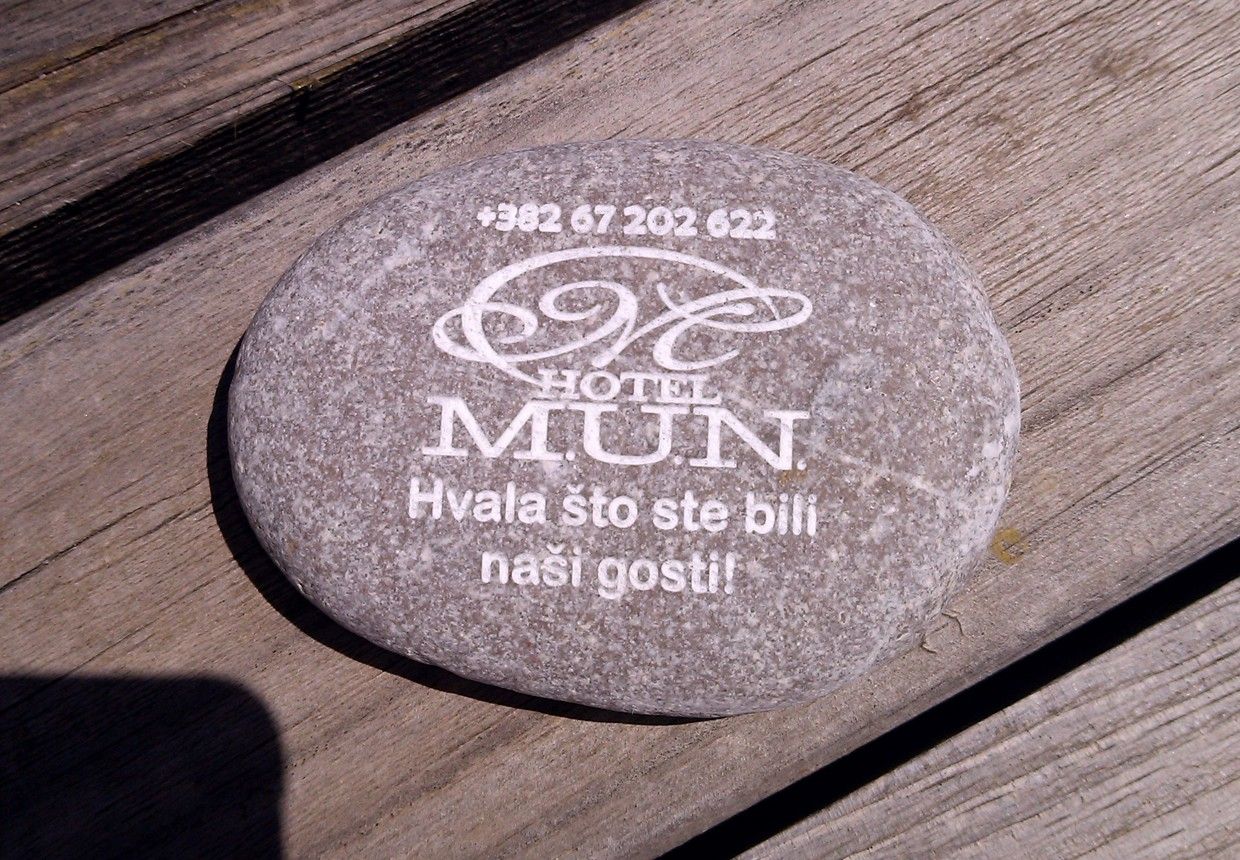

Гравировка на камне
 |
 |

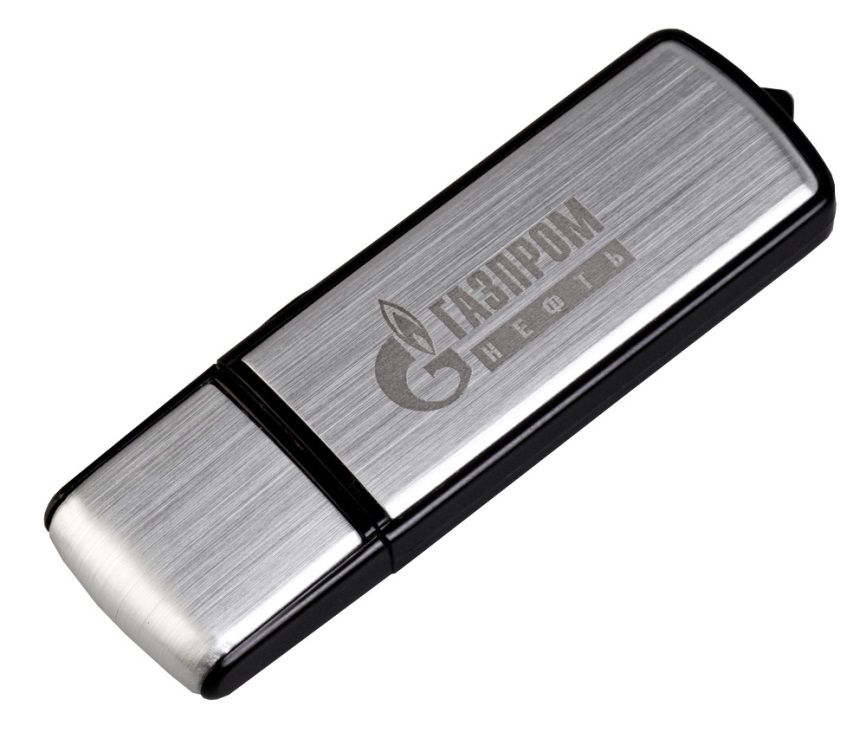

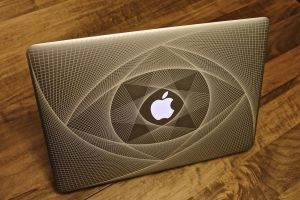

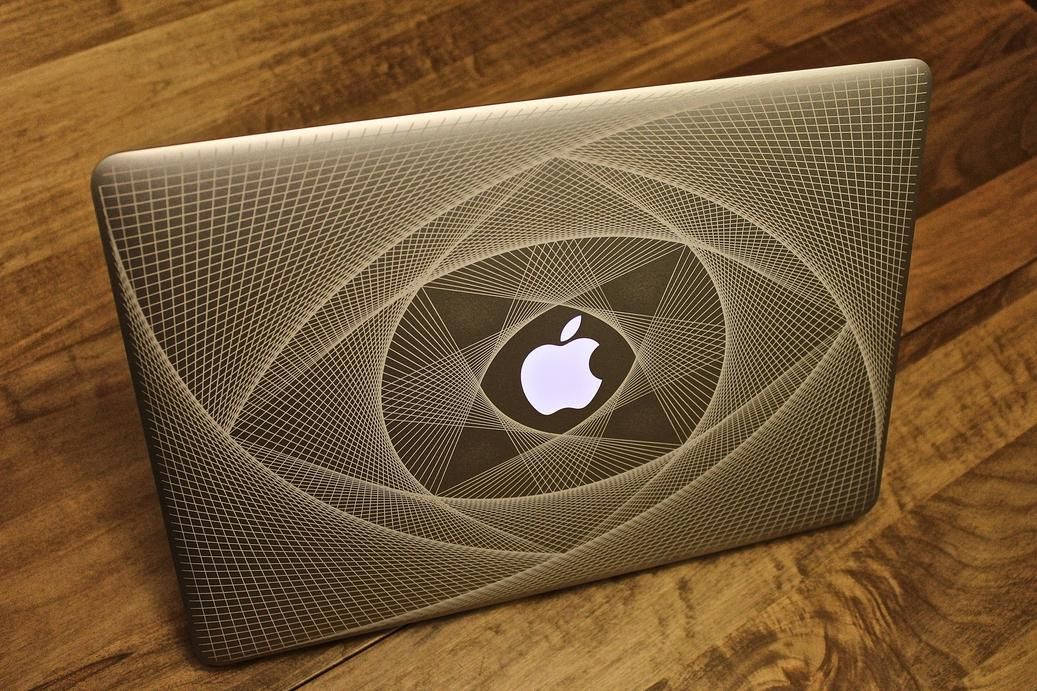

Гравировка на металле
 |
 |
Конструкция станка
 |
Линейные направляющие высокой точностиСтанок оснащен направляющими компании PMI (Тайвань) – одного из мировых лидеров в своей отрасли. Их жесткая конструкция обеспечивает повышенную устойчивость и точность передвижения портала и высокооборотного шпинделя по оси Y. Таким образом, изделия получаются высокого качества, а станок служит долгие годы. |
|
|

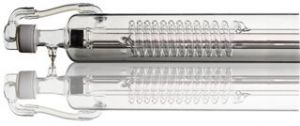

Лазерный источникСтанок оснащается лазерной трубкой мощностью 60 Вт, произведенной Jilin Yongli Laser Technology Co., Ltd., а также трубками с более высокой мощностью от компании RECI. Оба производителя из Китая являются высокотехнологичными предприятиями, входят в число мировых лидеров в сфере разработки и производства углекислотных лазерных источников.
|
 |

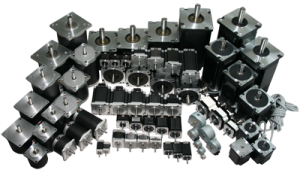

Промышленные двигателиШаговые моторы используются для передвижения по всем осям станка. Они отличаются высокой точностью, надежностью и бесперебойной работой. |
 |

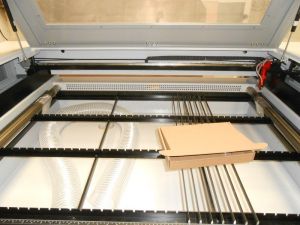

Возможность обработки длинных изделийБлагодаря отверстию в задней крышке, на станок можно подавать длинные изделия, протянув их по реечному столу. |
 |

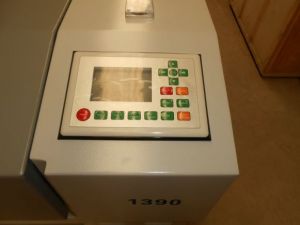

Многофункциональный и удобный контроллерСтанок оснащен пультом Ruida RDL 6445G с дисплеем. Он имеет широкий спектр настроек и обеспечивает максимально точную работу машины. |
 |
ВытяжкаУдаляет из помещения дым и газы, которые образуются во время работы. Тем самым, предотвращается их попадание в дыхательные пути работника. |
 |
КомпрессорОбдувает воздухом линзу, защищая ее от попадания копоти и дыма, а также удаляет продукты горения из рабочей зоны. |
 |
Программа RUIDA RDWorksПредназначена для настройки параметров гравировки и резки на лазерных станках. Программа способна читать файлы, созданные в Adobe Illustrator и CorelDRAW. |
Опции
 |

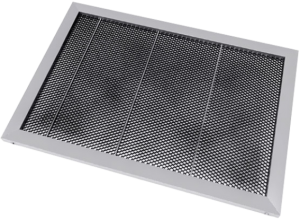

Сотовый столПредназначен для размещения на нем маленьких предметов или изделий из ткани, кожи, пленки и других мягких материалов. Благодаря сотовой структуре стола, заготовки не проваливаются на дно корпуса. |
 |

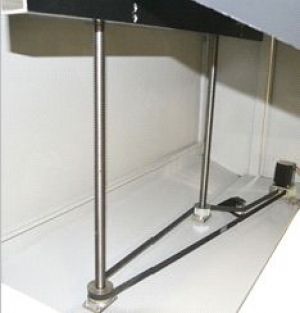

Подъемный механизм столаНа данном лазерно-гравировальном станке можно настроить высоту стола. Это расширяет спектр возможностей машины – на ней можно обрабатывать изделия большой толщины (например, бутылки или шкатулки), устанавливать поворотный механизм или оснастку для гравировки. |
 |

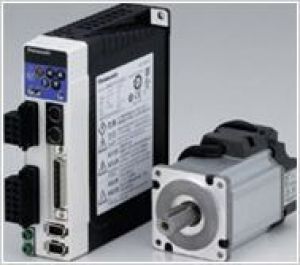

Серводвигатели с энкодерамиЭнкодеры в режиме реального времени передают данные о положении лазерной каретки. Функция обратной связи обеспечивает быструю и высокоточную резку и гравировку. |
Комплектация
| Станок WoodTec LaserStream WL 1625 – механическая часть (шаговые двигатели, платы управления, пульт управления с дисплеем) | 1 шт. |
| Вытяжной вентилятор для пылеулавливания | 1 шт. |
| Трубка лазерная СО2 40 / 60 / 80 / 100 Ватт + Блок высокого напряжения | 1 шт. |
| Воздушный насос | 1 шт. |
| Воздуховод | 1 шт. |
| Коммуникационный кабель | 1 шт. |
| Провод питания | 1 шт. |
| Программное обеспечение | 1 шт. |
| ЗИП | 1 комп. |
Дополнительные комплектующие
Лазерные трубки
Мощность лазерной трубки влияет на скорость и толщину обрабатываемых материалов, глубину гравировки за один проход.
- Yong Li 60 Вт (46 234 ₽) – фото
- RECI W2 90-100 Вт (89 900 ₽) – фото
- RECI W1 75-90 Вт (71 064 ₽) – фото
- RECI W4 100-130 Вт (113 874 ₽) – фото
- RECI W6 130-150 Вт (156 683 ₽) – фото
- RECI W8 150-180 Вт (273 125 ₽) – фото
Чиллеры
- Без чиллера
- Чиллер CW-3000 (28 254 ₽) – фото

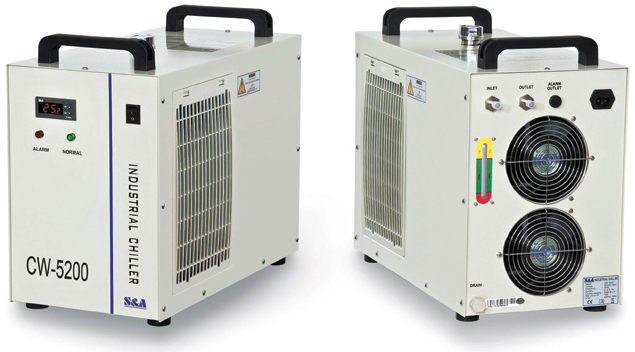

Предназначен для автономного охлаждения лазерных трубок мощностью до 90W. - Чиллер CW-5200 (81 338 ₽) – фото
Предназначен для автономного охлаждения лазерных трубок мощностью до 180W. Возможно подключение нескольких лазерных установок с мощностью 50-60 Вт, с установкой в тракт обратных клапанов.
Прочее
- Подъем стола (119 867 ₽) – фото
Расширяет спектр возможностей машины – на ней можно обрабатывать изделия большой толщины (например, бутылки или шкатулки), устанавливать поворотный механизм или оснастку для гравировки. - Сотовый стол (85 619 ₽) – фото
Предназначен для размещения на нем маленьких предметов или изделий из ткани, кожи, пленки и других мягких материалов. Благодаря сотовой структуре стола, заготовки не проваливаются на дно корпуса. - Сервоприводы (159 252 ₽) – фото
Имеют энкодеры, которые в режиме реального времени передают данные о положении лазерной каретки. Функция обратной связи обеспечивает быструю и высокоточную резку и гравировку.
Запчасти
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237978 |  |

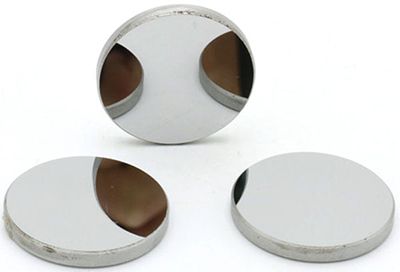

Зеркало для лазерного станка D = 25 мм | Является расходным элементов оптической системы лазерного станка. Качество и чистота зеркала оказывает сильное влияние на конечную скорость резки. | 24 USD |
| ВТ237984 |  |

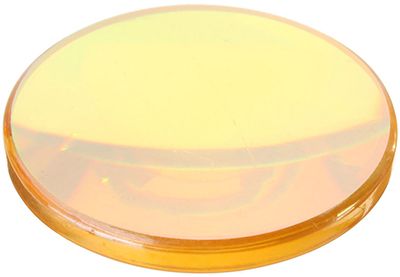

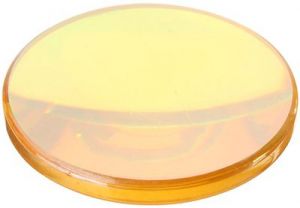

Линза для лазерного станка D = 20 мм F = 63,5 | Линзы предназначены для фокусировки лазерного луча на определенном расстоянии, которое называется фокусным. | 75 USD |
| З 264452 |  |
Сопло 0,8 мм двойное | 1 шт. | 16 USD |
| З 264451 |  |
Сопло 0,8 мм одинарное | 1 шт. | 12 USD |
| З 227447 | |

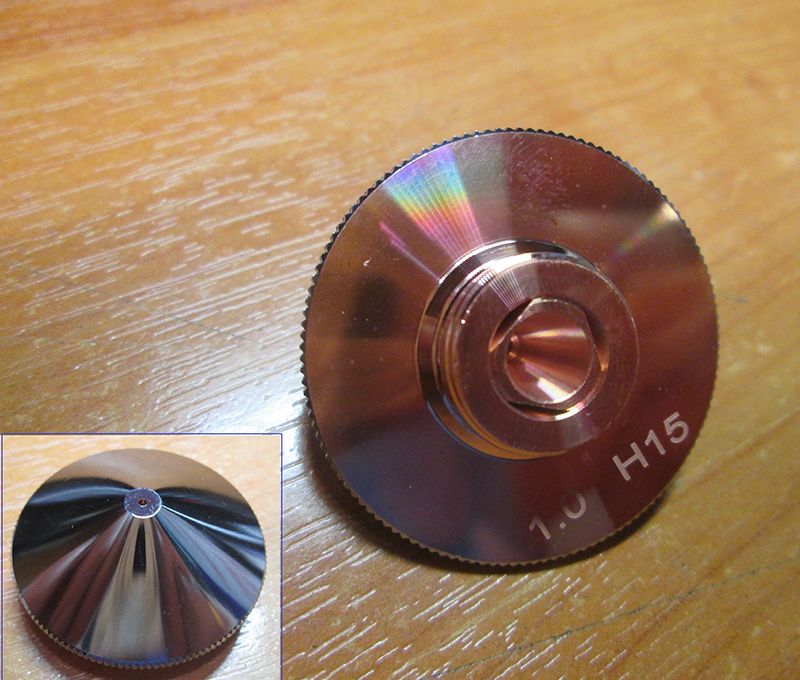

Сопло 1 мм (двойное) для источника 750 ВТ-1кВт | 1 шт. | 16 USD |
| З 227446 | |
Сопло 1 мм для источника 750 ВТ-1кВт | 1 шт. | 12 USD |
| З 264453 | |
Сопло 1,2 мм двойное | 1 шт. | 16 USD |
| З 264454 | |
Сопло 1,2 мм одинарное | 1 шт. | 12 USD |
| З 212213 | |
Cопло хромированное 1,5 мм 1AS383T | 1 шт. | 16 USD |
| З 212212 | |
Сопло 1,5 мм 1AS383 | 1 шт. | 12 USD |
| З 264107 | |
Сопло 2 мм двойное | 1 шт. | 16 USD |
| З 264106 | |
Сопло 2 мм | 1 шт. | 12 USD |
| З 264455 | |
Сопло 2,5 мм двойное | 1 шт. | 16 USD |
| З 241425 | |
Сопло 2,5 мм | 1 шт. | 12 USD |
| З 264456 | |
Сопло 3,0 мм двойное | 1 шт. | 16 USD |
| З 241426 | |
Сопло 3,0 мм | 1 шт. | 12 USD |
| З 264459 | |
Сопло 3,5 мм двойное | 1 шт. | 16 USD |
| З 264462 | |
Сопло 3,5 мм одинарное | 1 шт. | 12 USD |
| З 264464 | |

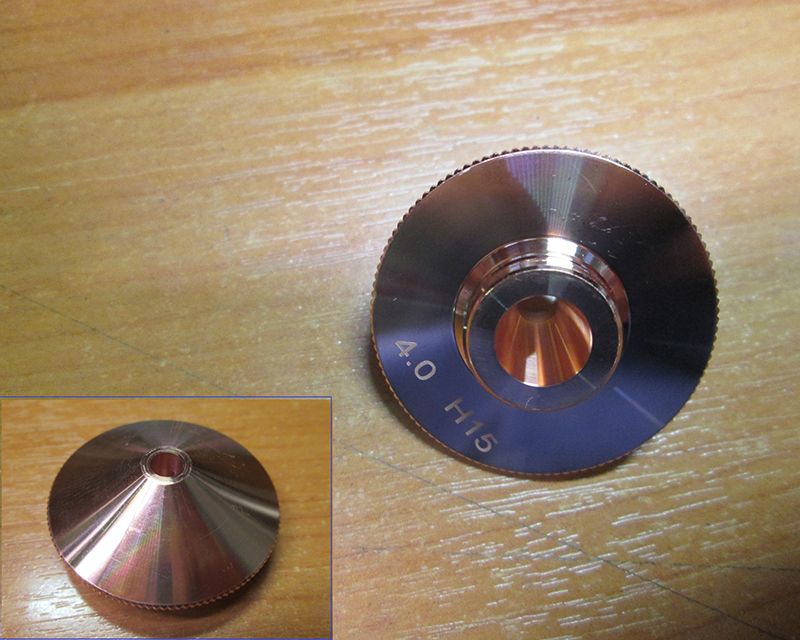

Сопло 4 мм двойное | 1 шт. | 16 USD |
| З 264463 | |
Сопло 4 мм одинарное | 1 шт. | 12 USD |
| З 258600 |  |

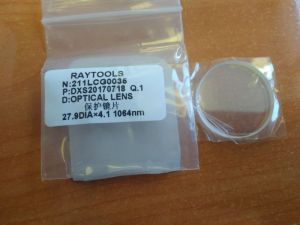

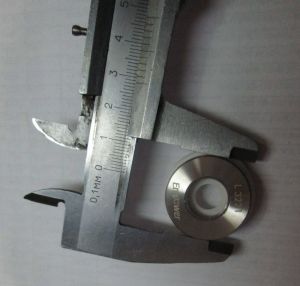

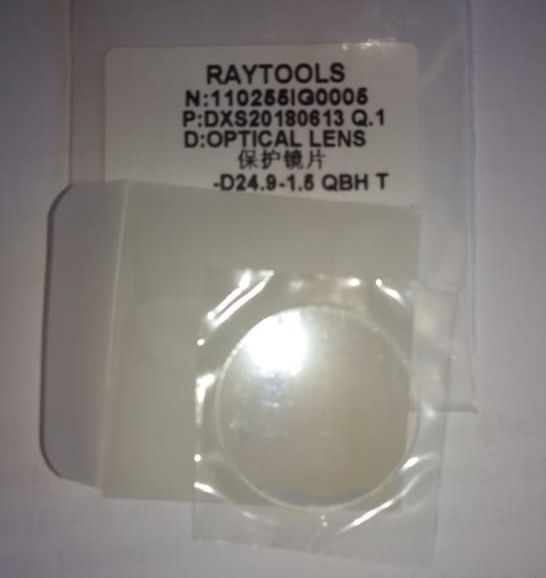

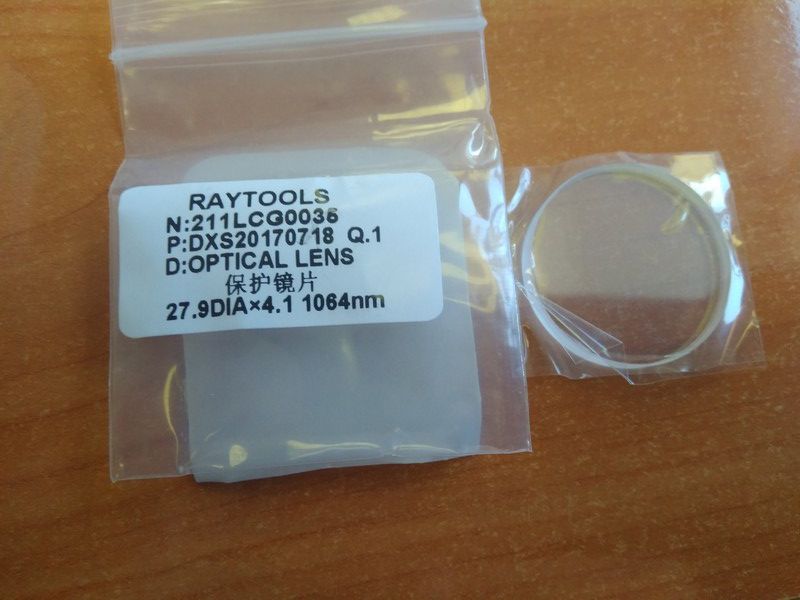

Стекло защитное верхнее 24,9 х 1,5 мм | 1 шт. | 20 USD |
| З 212214 |  |
Стекло защитное | 1 шт. | 20 USD |
| З 212091 |  |

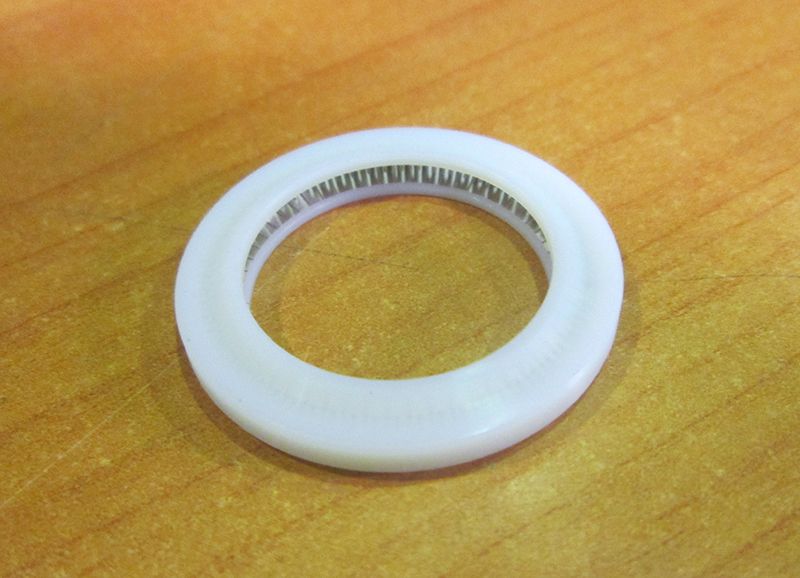

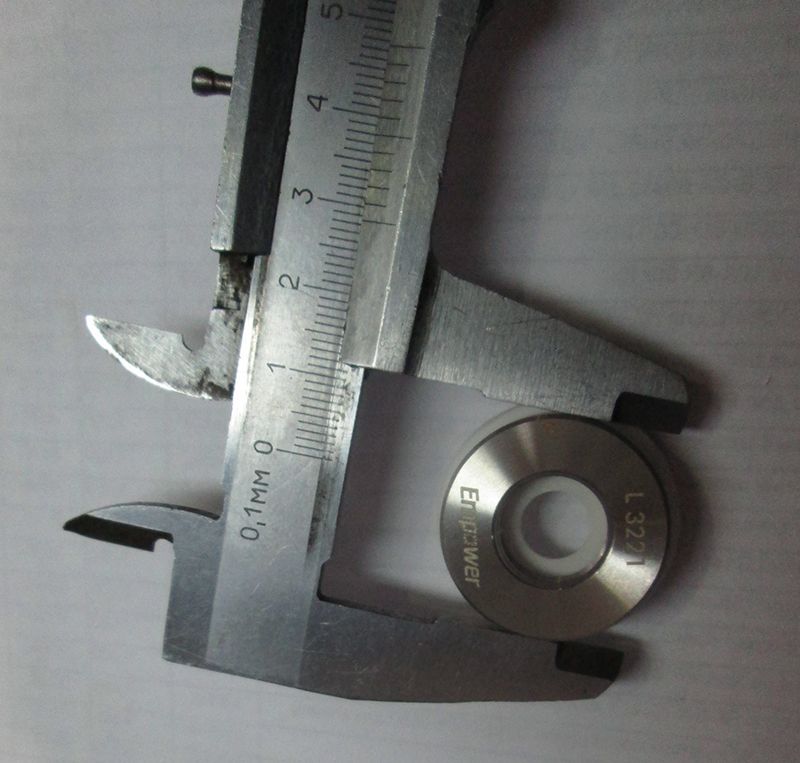

Кольцо керамическое КТВ2 | 1 шт. | 94 USD |
| З 264110 |  |

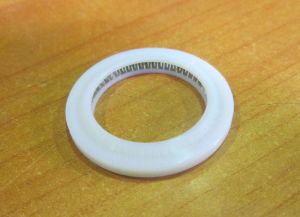

Манжета защитная верхняя для лазера | 1 шт. | 60 USD |
| З 264111 | |
Манжета защитная нижняя для лазера | 1 шт. | 60 USD |
| З 264436 |  |

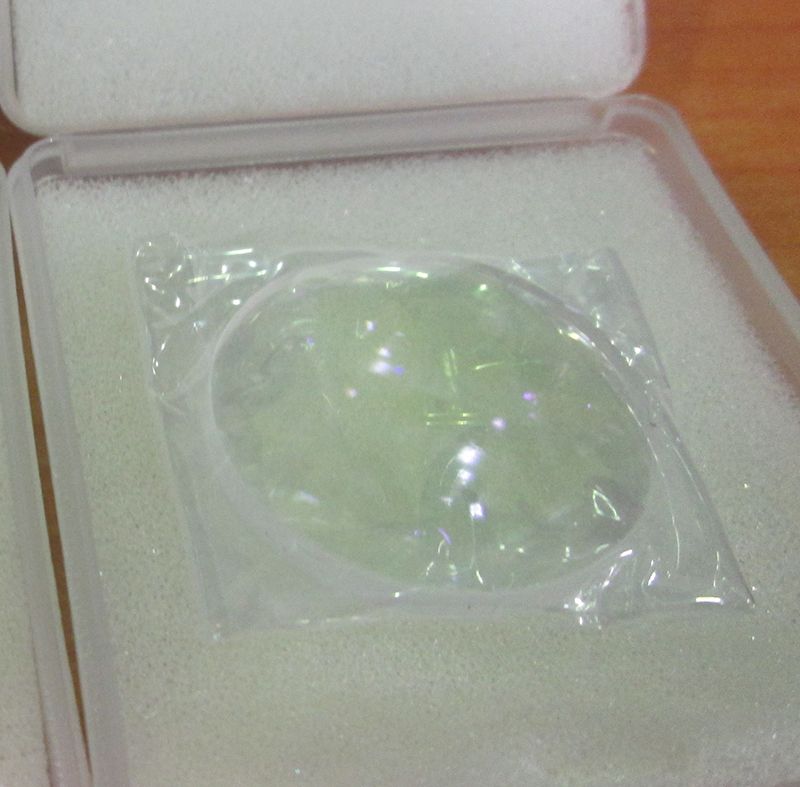

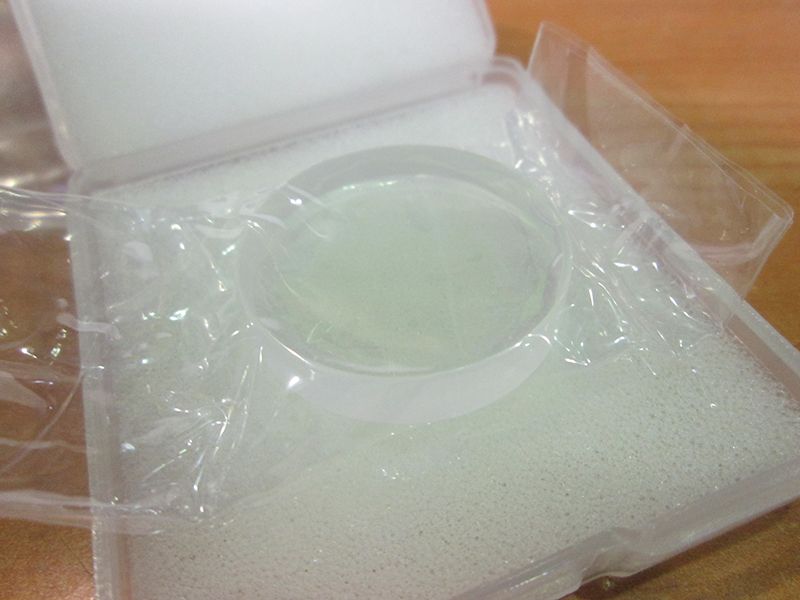

Коллиматорная линза вогнутая Ø30 - 100 мм | 1 шт. | 150 USD |
| З 264435 |  |
Коллиматорная линза выпуклая Ø30 - 100 мм | 1 шт. | 150 USD |
| З 264438 | |
Фокусирующая линза вогнутая Ø30 - 125 мм | 1 шт. | 150 USD |
| З 264437 | |
Фокусирующая линза выпуклая Ø30 - 125 мм | 1 шт. | 150 USD |
Технические характеристики
| Размеры рабочего стола, мм | 1600 х 2500 |
| Тип передачи по осям | Ременная |
| Тип рабочего стола | Реечный |
| Тип электродвигателей перемещения | Шаговые |
| Максимальная толщина резки, мм | До 15 мм (Оргстекло) |
| Скорость резки, мм/сек | 0 - 960 |
| Скорость гравировки, мм/сек | 0 - 1000 |
| Тип лазерной трубки | CO2 герметичная лазерная трубка с водяным охлаждением |
| Мощность лазерной трубки, Вт | 60 / 80 / 100 / 130 / 180 |
| Тип охлаждения трубки | Жидкостное |
| Точность позиционирования, мм | ≤ ± 0,01 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1 |
Габаритные размеры (в упаковке)
| Длина, мм | 3200 |
| Ширина, мм | 2300 |
| Высота, мм | 1300 |
| Вес, кг | 1200 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,83 м |
| Ширина | 2,3 м |
| Высота | 1,2 м |
| Вес (место 1) | 1200 кг |
| Объём | 10,57 м³ |
| Общий вес | 1200 кг |
| Общий объём | 10,57 м³ |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм1600 х 2500
-
Тип охлаждения трубкиЖидкостное
-
Максимальная толщина резки, мм15
-
Тип электродвигателей перемещенияШаговые
-
Мощность лазерной рубки60 / 80 / 100 / 130 / 180
-
Тип лазерной трубкиCO2 герметичная лазерная трубка с водяным охлаждением
-
Скорость гравировки, мм/с0 - 1000
-
Скорость резки, мм/с0 - 960
-
Тип передачи по осямРеменная
-
Частота тока, Гц50
-
Тип рабочего столаРеечный
-
Вес, кг1200
-
Точность позиционирования, мм≤ ± 0,01
-
Напряжение, В220
-
Размеры станка (Д x Ш x В), мм3200 x 2300 x 1300
-
Общая установленная мощность, кВт1
