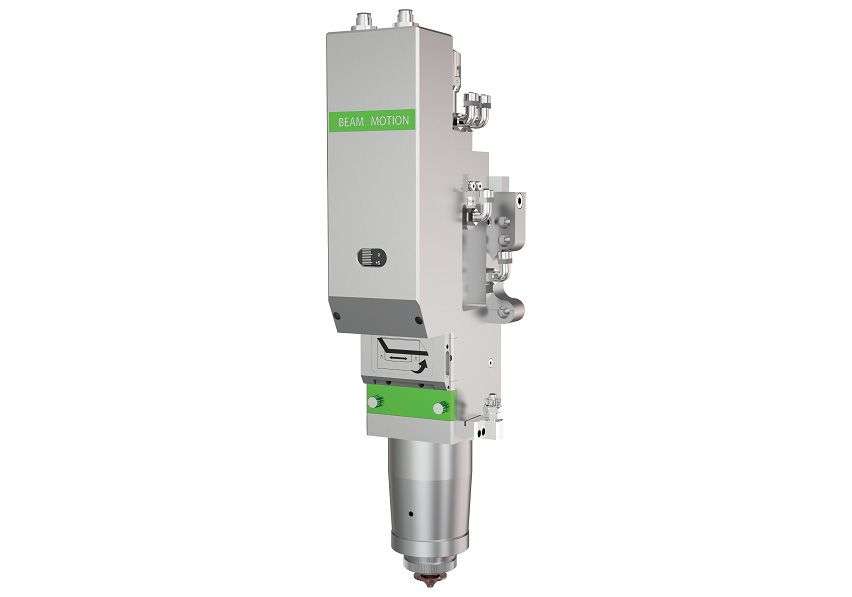

Лазерная режущая головка с автоматической фокусировкой RayTools BM115 3.0

Артикул: BM115 3.0

В корзину Узнать цену

Обновленная лазерная головка с автоматической фокусировкой BM115 версии 3.0 от швейцарской компании RayTools предназначена для стандартной резки на полной мощности.

Описание

  • Номинальная мощность головки – 6 кВт, 8 кВт и 12 кВт.
  • По сравнению с предыдущей версией, головка BM115 версии 3.0 сохраняет свою режущую способность даже при работе на полной мощности в течение долгого времени.
  • Усовершенствованная конструкция оптической системы и трубопровода для плавной подачи газа.
  • Максимальная герметизация лазерной головки за счет интегрированного дизайна.
  • Оптимизированная конструкция системы водяного охлаждения коллиматора и фокусирующих линз обеспечивает стабильную работу лазерной головки в течение долгого времени.
  • Благодаря системе воздушного охлаждения, увеличен срок службы сопла и керамической части.
  • Нагрузка на ось Z значительно снижена за счет компактной конструкции головки.
  • Точность резки и срок службы увеличены за счет светового диаметра 35 мм, который уменьшает рассеивание луча.
  • Система автоматического фокусирования снижает трудозатраты пользователя, повышает точность и скорость работы.

Технические характеристики

Волоконно-оптический соединитель QBH, QD, Q+
Световой диаметр 35 мм (6/8 кВт);
36,1 мм (12 кВт)

Автоматическая фокусировка

Диапазон

+10~ -10 мм (по шкале)

+22,5 ~ -22,5 мм (FL150)

+40 ~ -40 мм (FL200)
Ускорение ≤10 м/с²
Скорость ≤15 м/мин
Точность ≤50 мкм

Защитные стекла

Для коллиматорной линзы (верхнее) Ø37*1,6 мм
Для фокусирующей линзы (нижнее) Ø37*7 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 150 мм, 200 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла
Одинарное 1,4 мм, 1,5/2,0 мм,
2,5/3,0 мм, 3,5/4,0 мм, 5,0/6,0 мм, 10,0 мм
Двойное 1,2/1,4 мм, 1,5/1,6 мм, 2,0/2,5 мм, 3,0/3,5 мм, 4,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 7 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD, Q+
  • Вес, кг
    7
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    1,2-10,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Размер защитного стекла коллиматорной линзы, мм
    Ø37*1,6
  • Точность автоматической фокусировки, мкм
    ≤50
  • Скорость автоматической фокусировки, м/мин
    ≤15
  • Ускорение автоматической фокусировки, м/с²
    ≤10
  • Диапазон автоматической фокусировки, мм
    +10~ -10
  • Световой диаметр, мм
    35/36,1
  • Фокусное расстояние, мм
    150, 200
  • Мощность, кВт
    6-12
