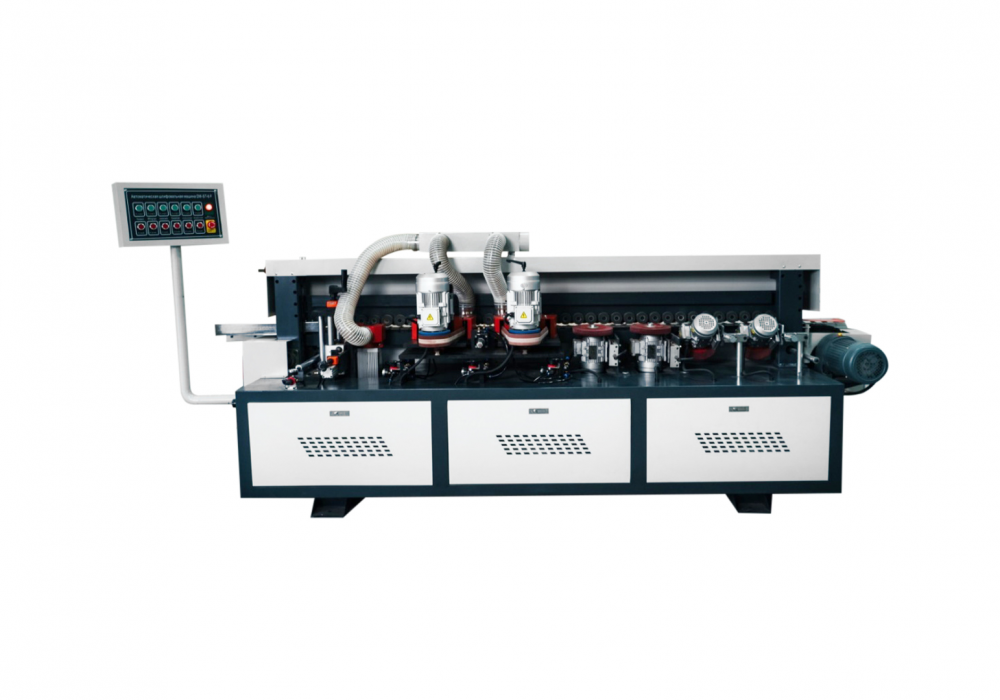

Кромкошлифовальный станок проходного типа с фрезерным узлом DELTAMACHINERY DM-ST-6F
Артикул: DM-ST-6F
Автоматический станок DELTAMACHINERY DM-ST-6F используется для шлифовки торцов и плоскостей деталей мебели из древесного массива и плитных материалов (ДВП и ДСП).
Описание
Автоматический станок DELTAMACHINERY DM-ST-6F используется для шлифовки торцов и плоскостей деталей мебели из древесного массива и плитных материалов (ДВП и ДСП).
Особенности
- Шлифовальные узлы. Обработка торцов изделия осуществляется двумя шлифовальными устройствами с горизонтальной лентой. Станок также оснащен двумя вертикальными и двумя горизонтальными шлифовальными узлами, имеющими тарельчатый инструмент с лепестковым абразивным материалов.
- Система отвода стружки. Состоит из аспирационного короба и приемных гофров. Установлена рядом с устройством предварительной шлифовки.
- Для каждого узла – отдельный мотор и механизм позиционирования. Такая конструкция позволяет настроить оптимальное положение относительно обрабатываемого изделия.
- Раздельное включение узлов. Каждый узел имеет свои выключатели на панели управления.

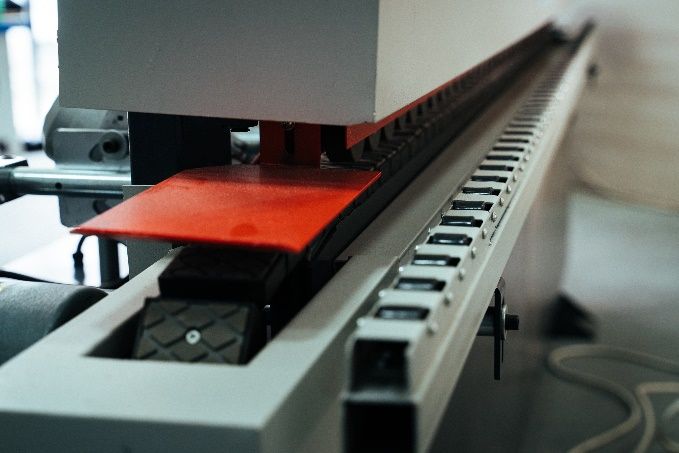

- Цепной транспортер. Приводится в движение отдельным электромотором. Прорезиненные подушки не позволяют изделию соскользнуть с транспортера и обеспечивают деликатное перемещение по станку.

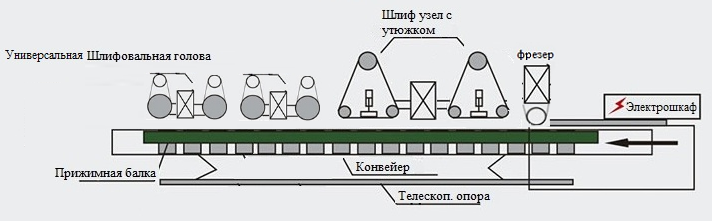

Схема обработки
Конструкция станка
|

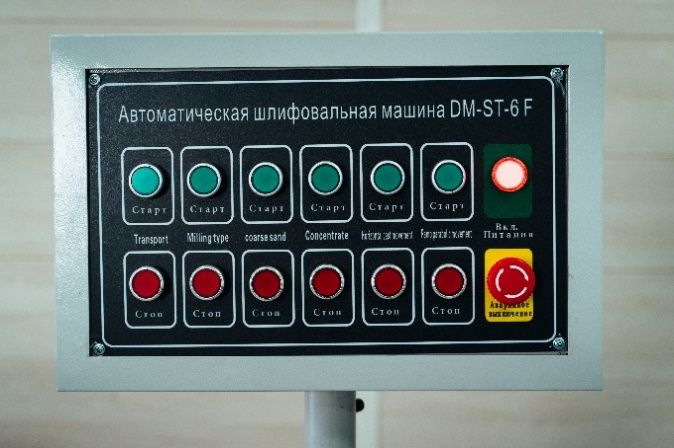

Система управленияИмеет отдельные выключатели для каждого узла, индикацию питания и кнопку экстренной остановки. |
|

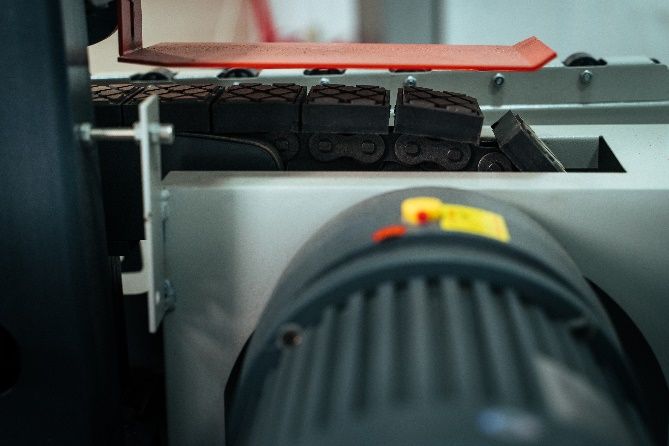

Надежный привод конвейераКонвейерная лента оснащена цепным приводом и электродвигателем мощностью 1500 Вт. |
|

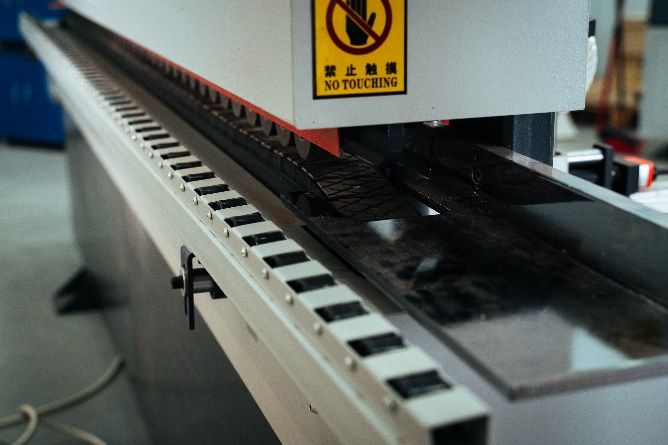

Верхняя прижимная балкаНастройка на толщину изделия осуществляется вручную с помощью цифрового индикатора в зоне подачи. |
|
Выдвижная опораПозволяет обрабатывать крупные детали. |
|

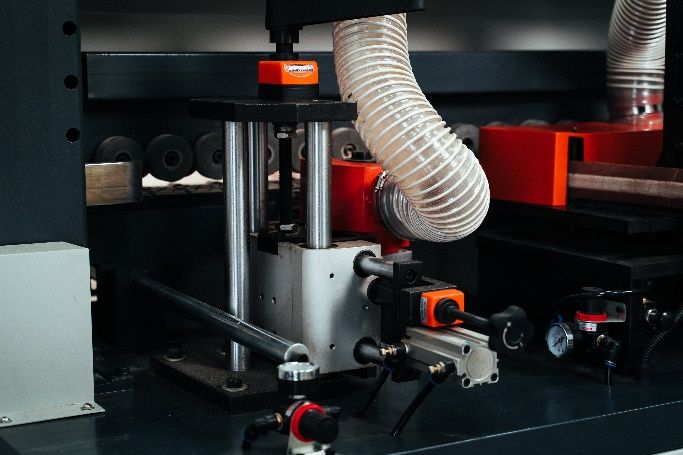

Фрезерное устройство для предварительной обработкиПредусмотрена настройка позиционирования по горизонтали и по вертикали. Фрезы вращаются со скоростью 12000 оборотов в минуту с помощью электромотора мощность 3700 Вт. Пневматическое устройство переводит фрезер в рабочую позицию. |
|

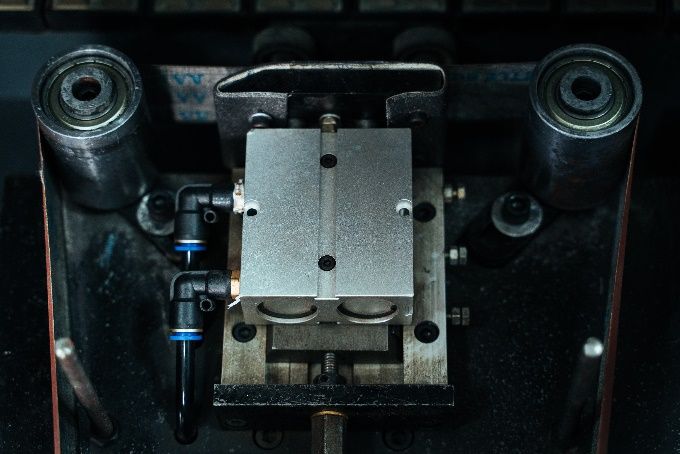

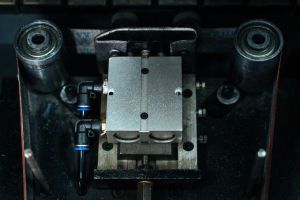

Пневматические утюжки на ленточных узлахПовышают эффективность шлифовки. Работают от двигателей мощностью по 1100 Вт, которые обеспечивают скорость 1400 оборотов в минуту. |
|

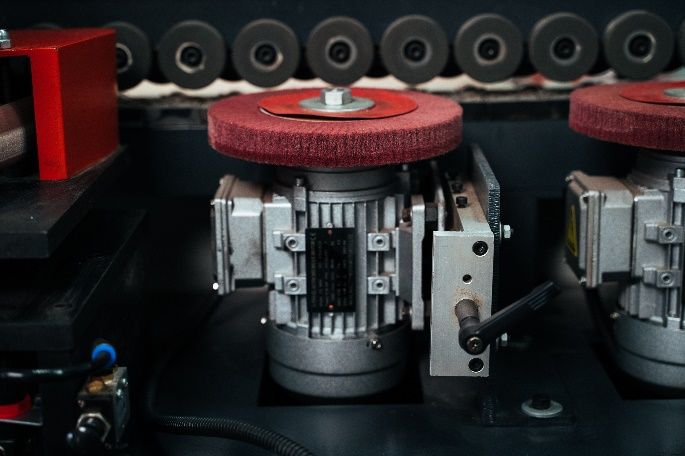

Два универсальных узла торцевой шлифовкиПредусмотрена настройка позиционирования по горизонтали и по вертикали, а также использование различных типов инструмента. Узлы вращаются со скоростью 1400 оборотов в минуту с помощью электромотора мощность 180 Вт. |
|

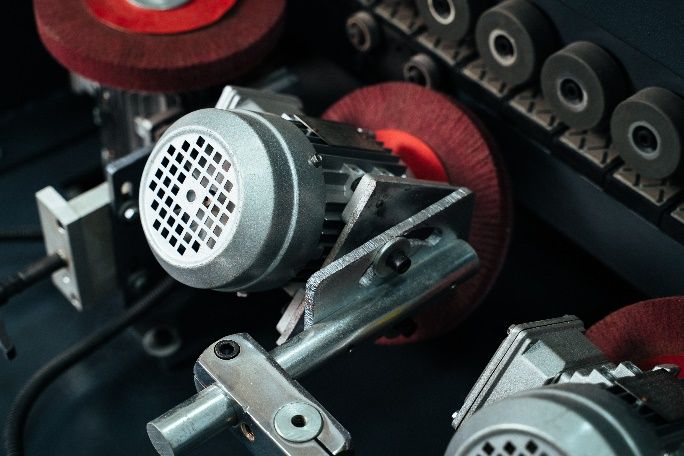

Универсальные узлы профильной шлифовки |
|

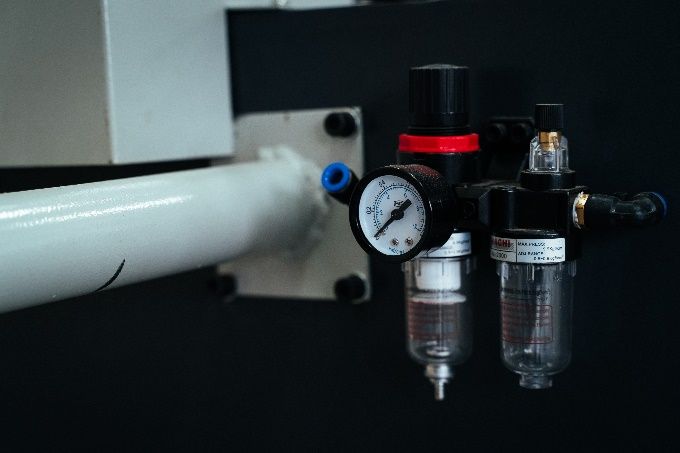

Система подготовки воздухаПеред поступлением воздуха в узлы удаляет из него лишнюю влагу. Это обеспечивает высокое качество обработки изделий и повышает срок службы устройств станка. |
|
|
Технические характеристики
| Сфера применения | Шлифование торца изделия |
| Ширина детали | ≥ 60 мм |
| Мощность | 8 кВт |
| Управление скоростью | Инвертор |
| Напряжение | 380 В/50 Гц |
| Толщина детали | 0-58 мм |
Габаритные размеры
| Длина | 3500 мм |
| Ширина | 700 мм |
| Высота | |
| без пульта | 1350 мм |
| с пультом | 1570 мм |
| Вес | 1200 кг |
Транспортные данные
| Упаковка | Фанерный короб |
| Д*Ш*В | 3,46*0,91*1,45 |
Характеристики
Основные характеристики
-
Масса, кг1200
-
Ширина детали (минимальная), мм60
-
Толщина детали, мм0-58
-
Управление скоростьюИнвертор
-
Частота тока, Гц50
-
Напряжение, В380
-
Общая мощность, кВт8
-
Размеры станка (Д x Ш x В), мм3500 x 700 x 1570 (1350)
-
ПрименениеШлифование торца изделия
