Описание

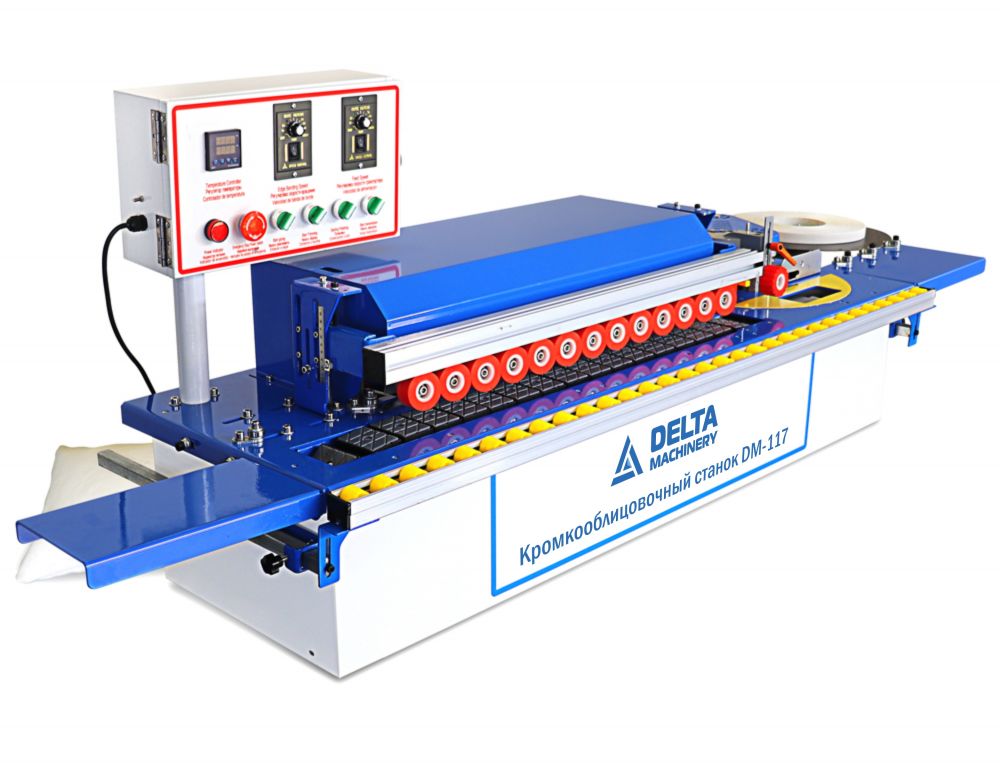

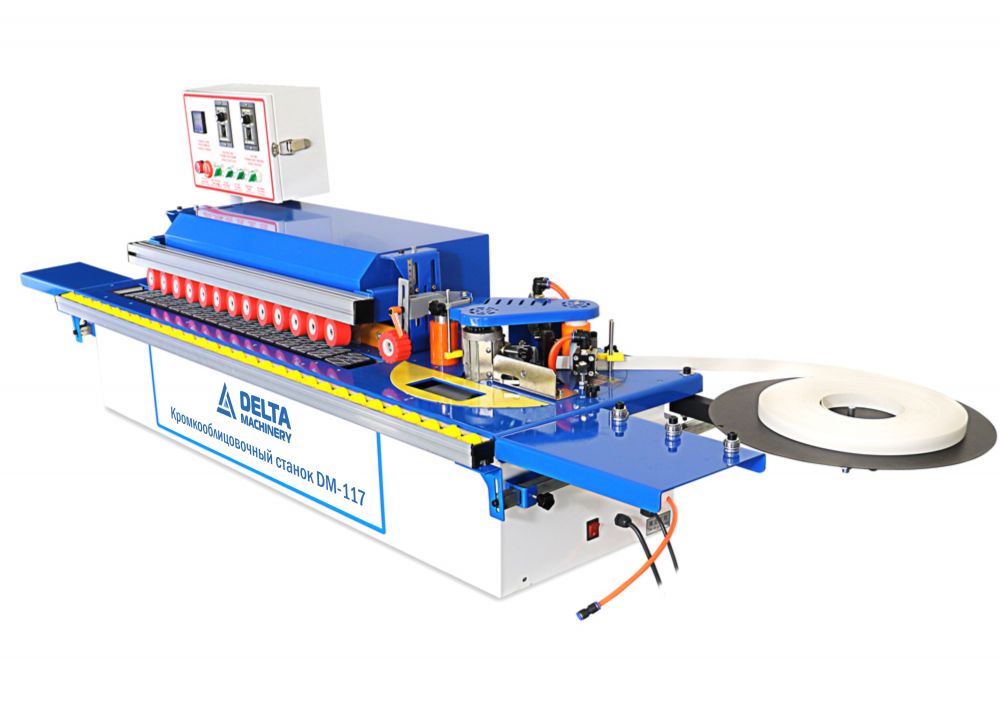

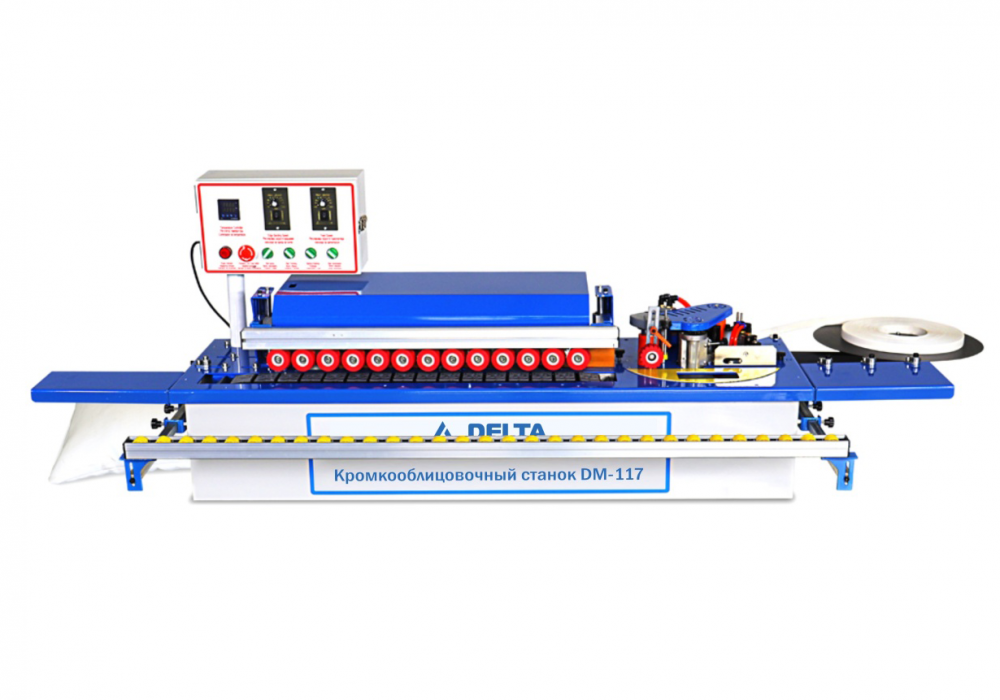

DELTAMACHINERY DM-117 – высокопроизводительный и надежный станок для приклеивания кромочного материала на прямо- и криволинейные заготовки деталей мебели, для снятия свесов с заранее приклеенной кромки, а также для чистовой торцовки.
С помощью данного оборудования можно изготавливать стандартную корпусную, офисную и кухонную мебель, а также выполнять индивидуальные заказы по созданию эксклюзивных образцов.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином и другими. Кромка из магазина и заготовка подаются автоматически.
Особенности станка
- Подача детали с помощью транспортера
- Снятие свесов и торцовка за один проход
- Поворотный клеевой узел для работы с прямолинейными и криволинейными заготовками
Назначение
![Обработка прямолинейных деталей](/uploads/content/202307/img-4157thumb.jpg) |
![Обработка криволинейных деталей](/uploads/content/202307/img-4176thumb.jpg) |

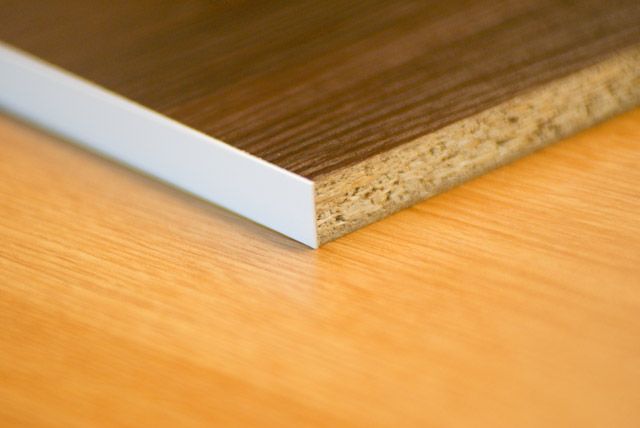

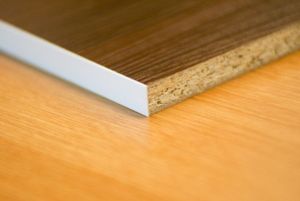

Обработка прямолинейных деталей |

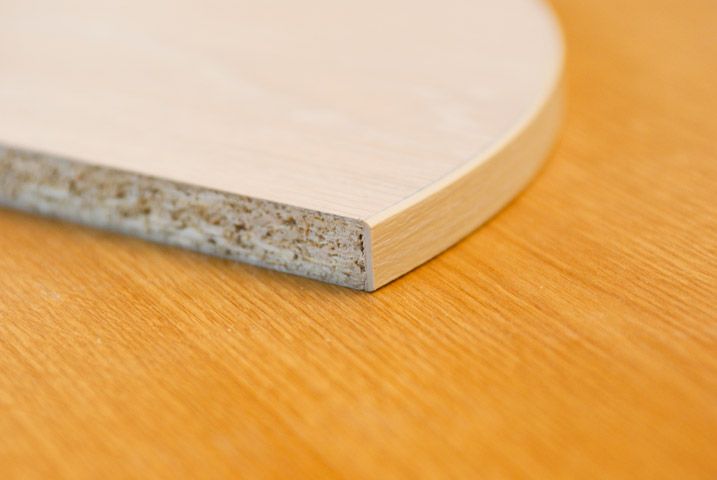

Обработка криволинейных деталей |
Конструкция станка
![Система автоподачи заготовки](/uploads/content/202307/img-6920thumb.jpg) |
![Поворотное клеевое устройство](/uploads/content/202307/img-7022thumb.jpg) |

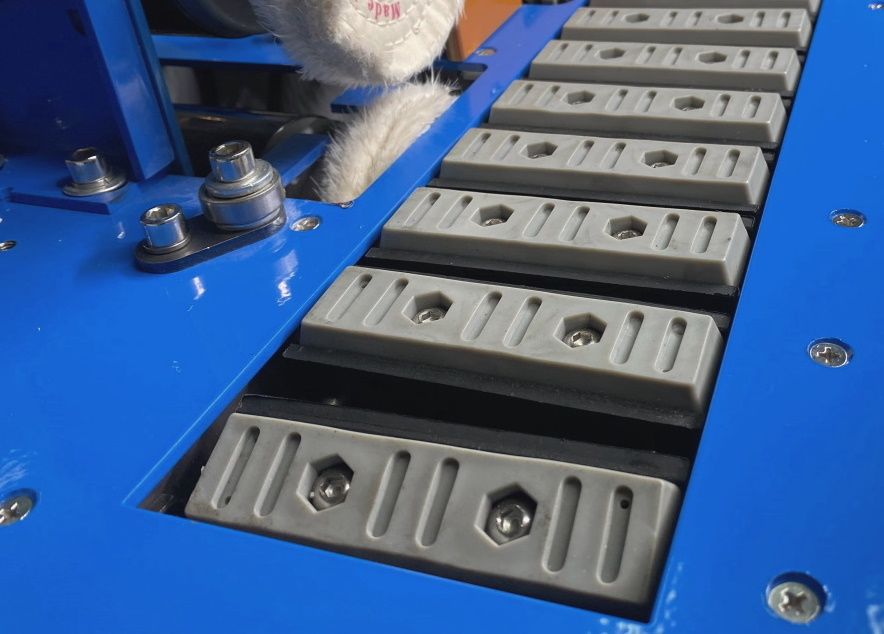

Система автоподачи заготовки
Упрощает и ускоряет процесс обработки. На панели управления имеются выключатель конвейера и регулятор скорости его движения.
|

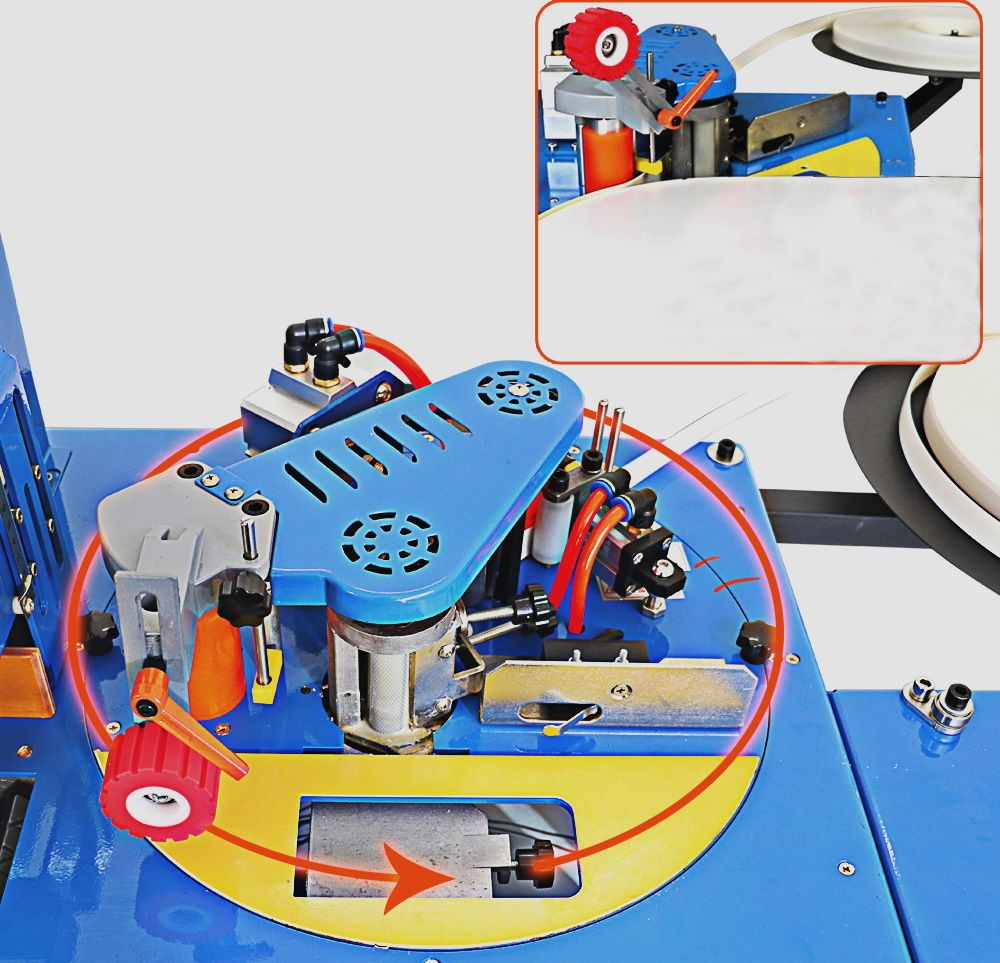

Поворотное клеевое устройство
Расширяет возможности станка. Позволяет обрабатывать прямо- и криволинейные изделия как по внешнему, так и по внутреннему радиусу.
|
![Устройство чистовой торцовки](/uploads/content/202307/img-7057thumb.jpg) |
![Клеевые валы и гильотина](/uploads/content/202307/img-7086thumb.jpg) |
Устройство чистовой торцовки
Вынесено в отдельный блок и активируется нажатием на педаль. Позволяет сэкономить на покупке отдельного устройства данного назначения.
|
Клеевые валы и гильотина
Станок имеет два вала, которые наносят клей и на заготовку, и на кромку. Таким образом повышается качество склейки.
Гильотина для резки кромочной ленты активируется автоматически концевым выключателем.
|
![Фрезерное устройство](/uploads/content/202307/img-7140thumb.jpg) |
![Система полировки](/uploads/content/202307/img-7165thumb.jpg) |

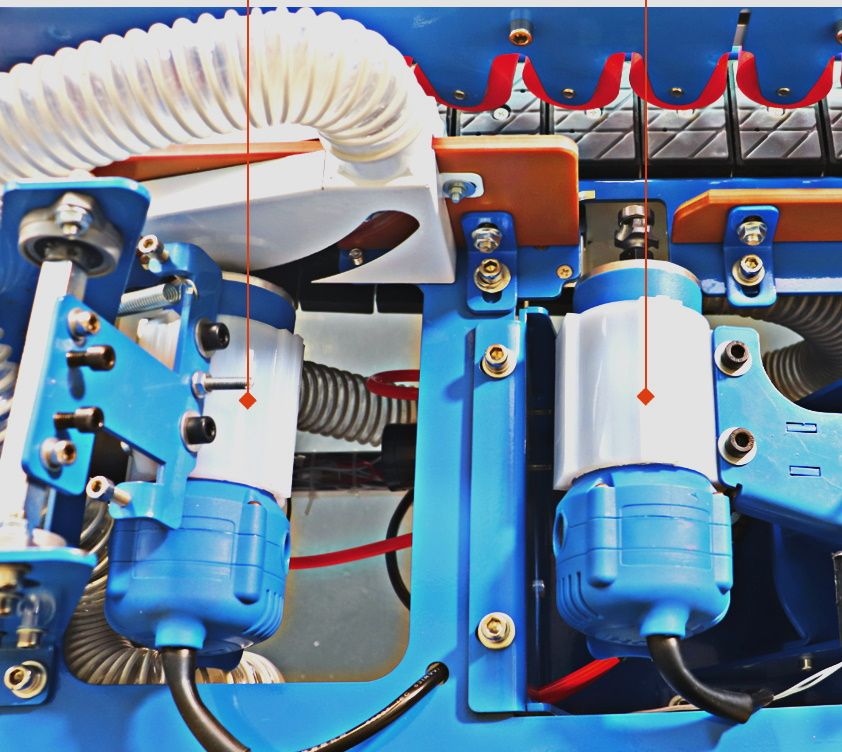

Фрезерное устройство
Встроенный в станок фрезер, приводимый в действие концевым выключателем, автоматически удаляет свесы с заготовки.
|

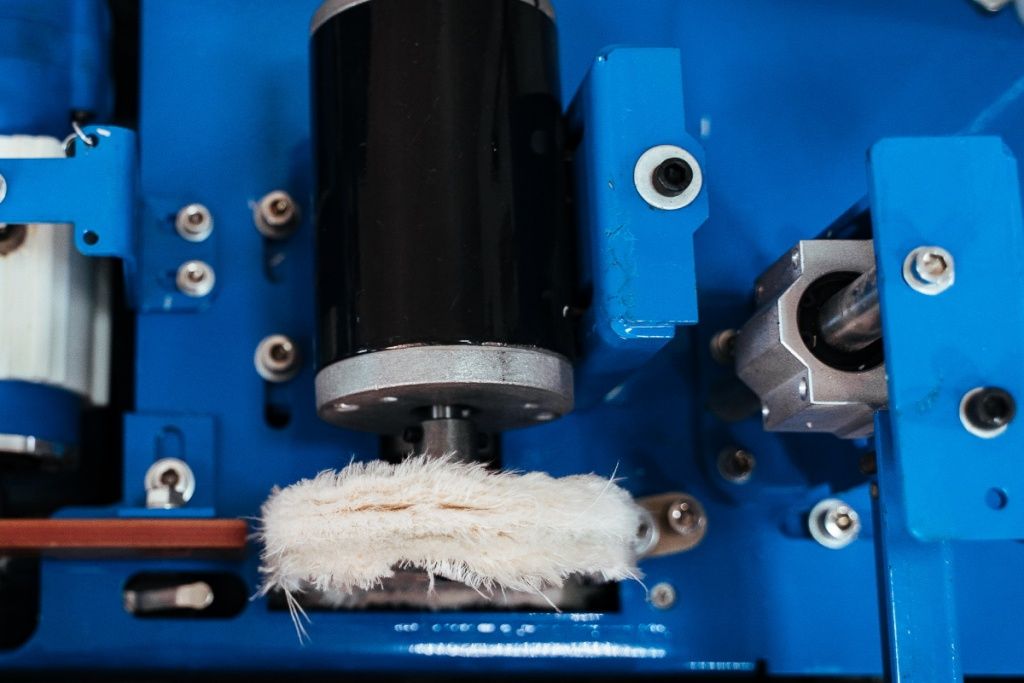

Система полировки
В результате обработки фетровыми кругами изделие приобретает блестящую поверхность, очищается от грязи и восстанавливает свой цвет. Активируется концевым выключателем или кнопкой на пульте оператора.
|
![Электронная панель управления](/uploads/content/202307/img-7193thumb.jpg) |
![Упаковка из фанеры](/uploads/content/202307/img-7229thumb.jpeg) |

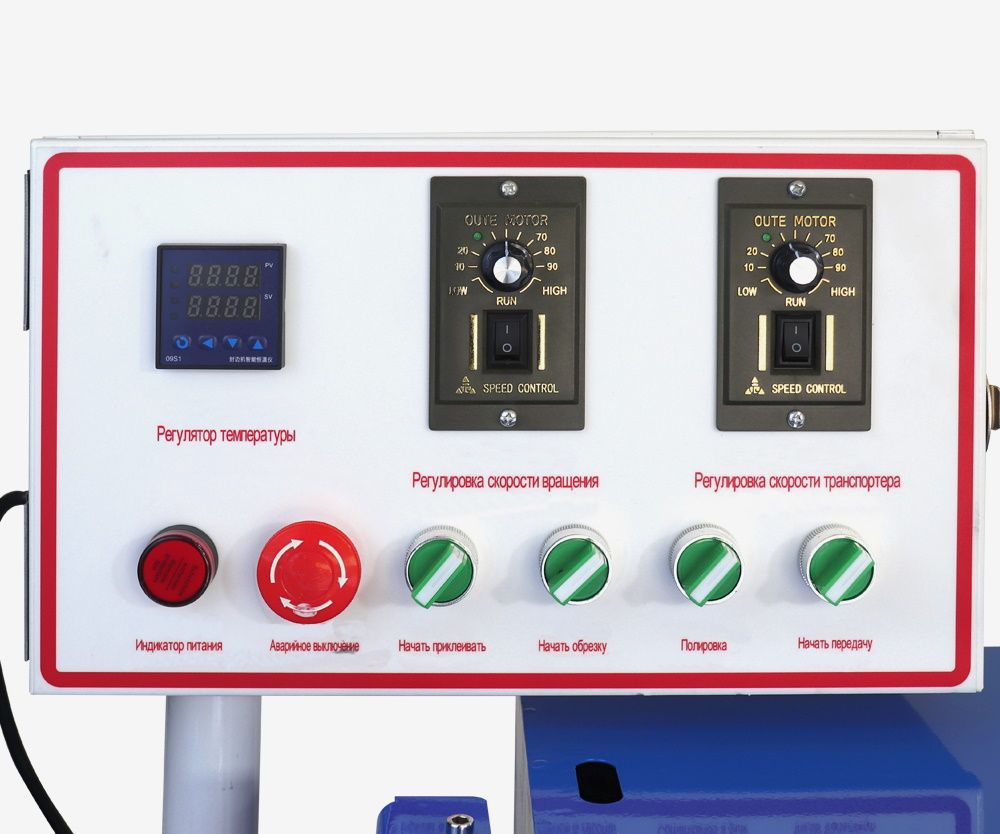

Электронная панель управления
Пульт управления станком, вынесенный в отдельный блок, позволяет легко настроить все необходимые для работы параметры – скорость вращения роликов, скорость транспортера, температуру клеевой ванны и другие.
|
Упаковка из фанеры
Станок поставляется в ящиках, изготовленных из фанеры. Благодаря этому, агрегат будет доставлен пользователю без каких-либо повреждений.
|
Технические характеристики
Допустимая ширина кромочного материала, мм |
10 – 55 |
Допустимая толщина кромочного материала, мм |
0,4 – 3 |
Рабочая температура, °C |
110 – 200 |
Объем ёмкости для клея, мл |
1000 |
Скорость подачи кромки, м/мин |
0 – 6 |
Время нагрева, мин |
5 – 10 |
Напряжение питающей сети, В |
220 |
Общеустановленная мощность, кВт |
4,5 |
Габаритные размеры, мм |
1350 х 500 х 720 |
Масса, кг |
120 |
