Описание

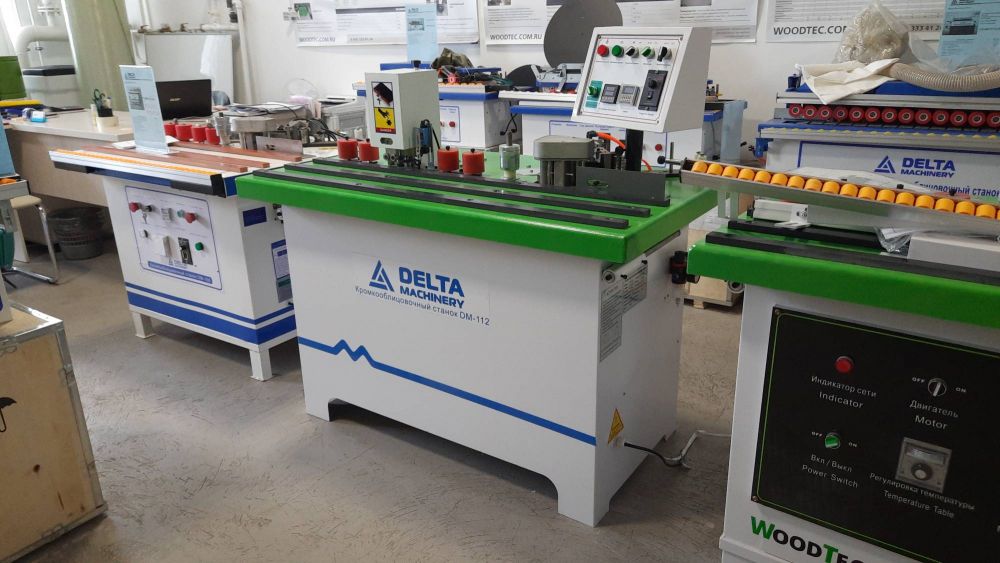

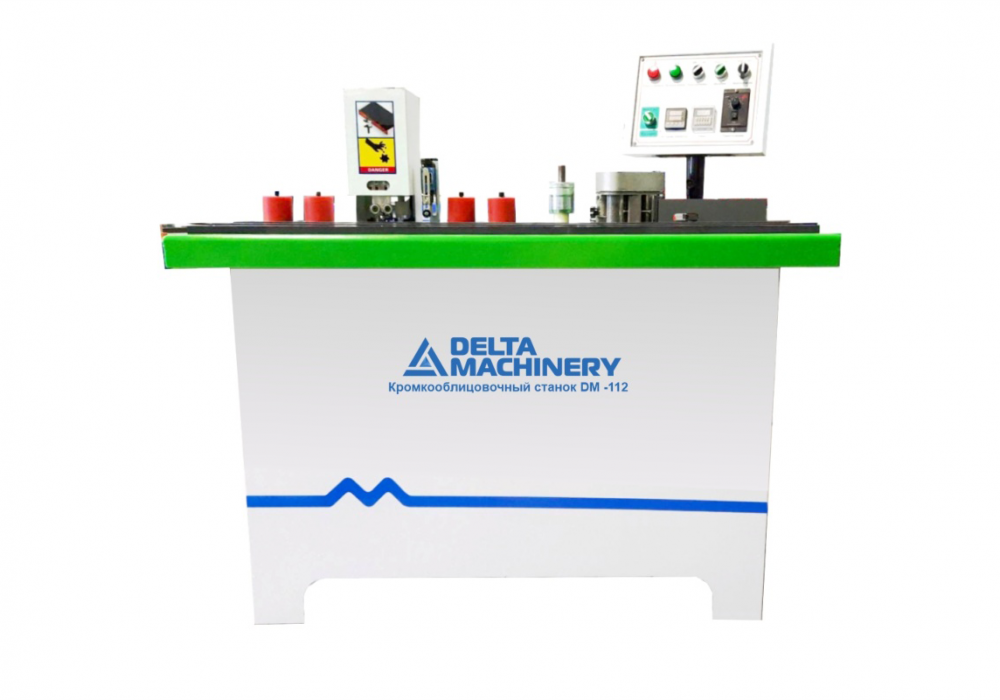

DELTAMACHINERY DM-112 – эффективный и надежный станок для нанесения кромочного материала на прямые и криволинейные детали мебели.
С помощью данного оборудования можно изготавливать как стандартную мебель, так и создавать эксклюзивные образцы.
Агрегат работает со всеми видами облицовочных материалов. Кромка подается автоматически из магазина, а заготовка – вручную.
Особенности станка
- Скорость подачи с плавной регулировкой 0-8 м/мин
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея под клеенаносящими валами
- Регулировка количества наносимого клея
- Гильотина для предварительной резки кромочного материала

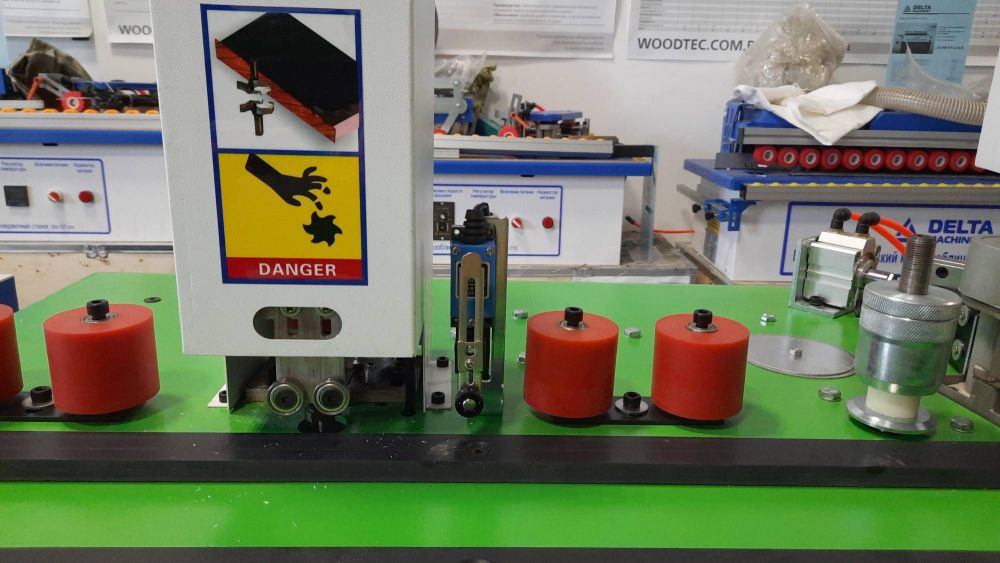

- Быстросъемные прижимные ролики в количестве 4 шт.
- Приводной ролик с плавным изменением скорости подачи
- Магазин подачи рулонного кромочного материала

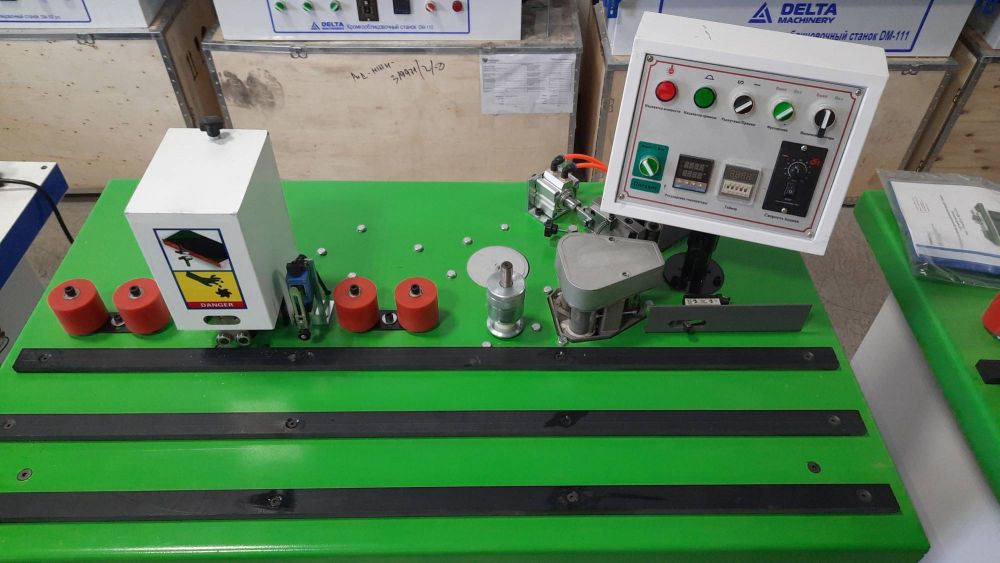

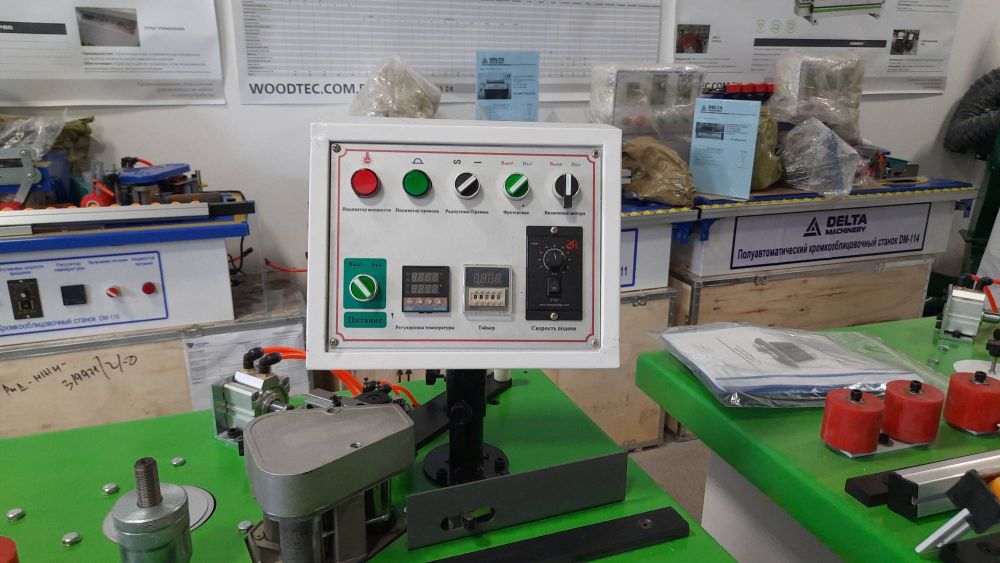

- Пульт управления настройками станка на отдельной консоли сверху
- Фрезерный узел для снятия свесов
- Блок подготовки воздуха
Назначение
![Обработка прямолинейных деталей](/uploads/content/202307/img-4157thumb.jpg) |
![Обработка криволинейных деталей](/uploads/content/202307/img-4176thumb.jpg) |
Обработка прямолинейных деталей |
Обработка криволинейных деталей |
Конструкция станка
![Модуль нанесения клея](/uploads/content/202307/img-8978thumb.jpeg) |
![Направляющий канал](/uploads/content/202307/img-8997thumb.jpeg) |

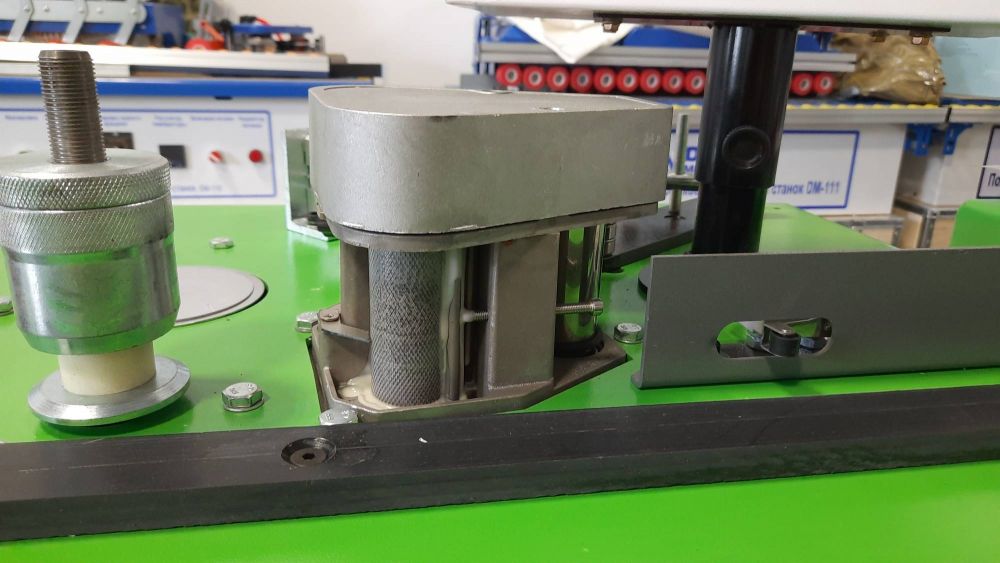

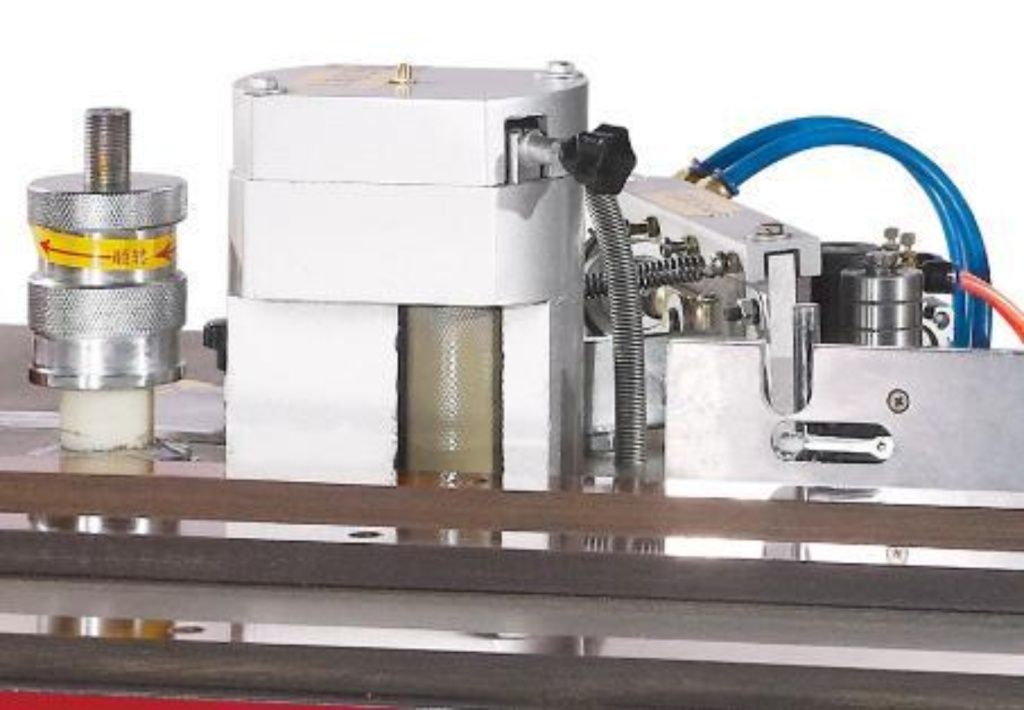

Модуль нанесения клея
Состоит из двух валов. Необходимый объем клея регулируется с помощью винта. Это позволяет достичь высокого качества обработки.
|

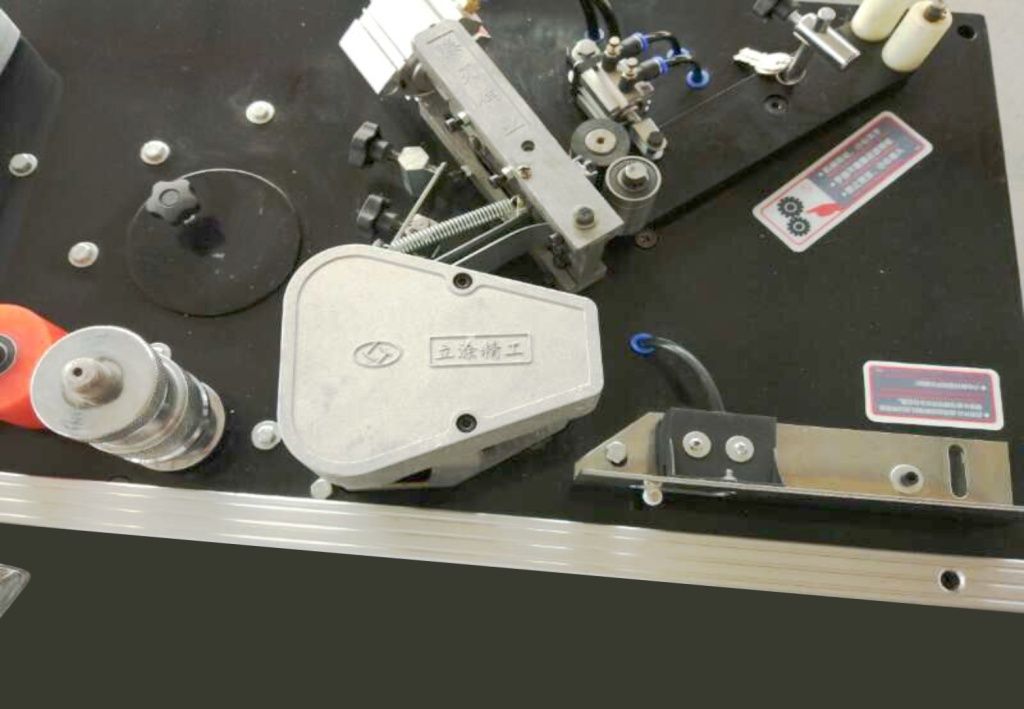

Направляющий канал
Кромочный канал, состоящий из четырех роликов, не требует регулировки на толщину кромки. Ограничитель настраивается только на ширину облицовочного материала.
|
![Пресс-группа](/uploads/content/202307/img-9026thumb.jpeg) |
![Предварительная обрезка кромочной ленты](/uploads/content/202307/img-9064thumb.jpeg) |

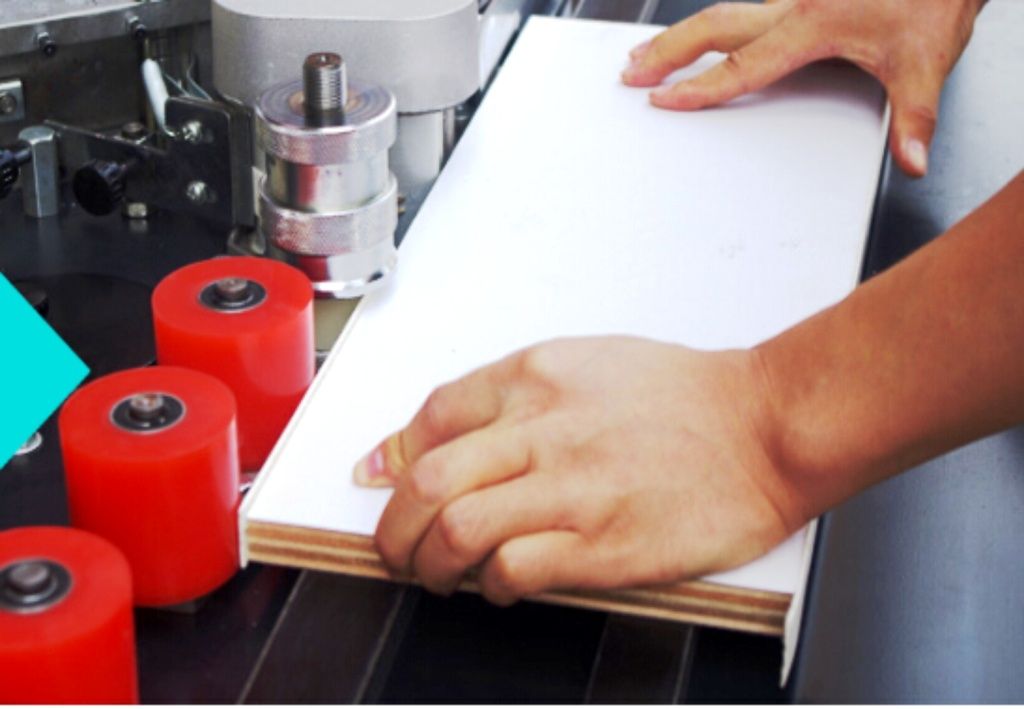

Пресс-группа
Состоит из пяти роликов – одного приводного с плавной регулировкой скорости в диапазоне от 0 до 10 м/мин, а также четырех допрессовочных.
|

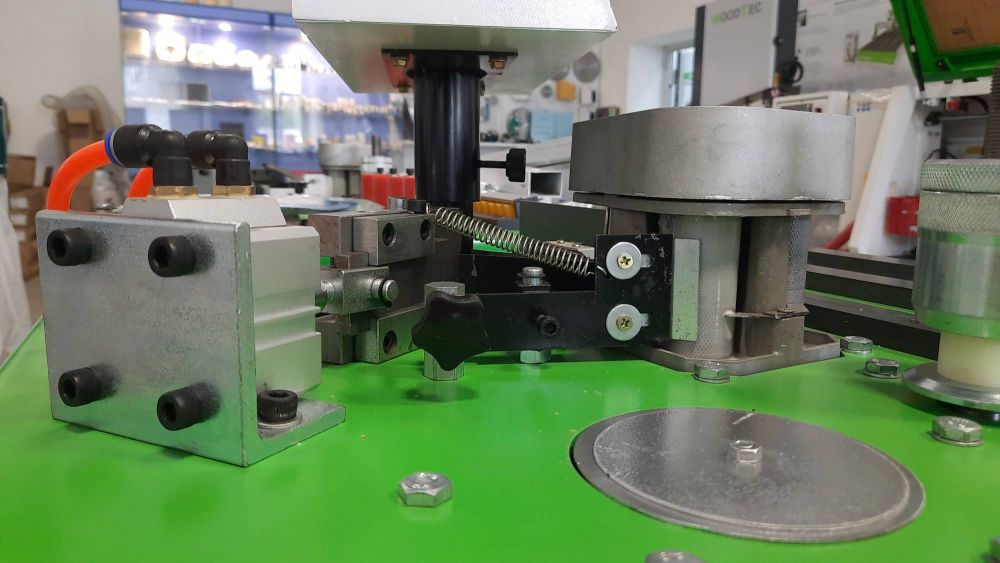

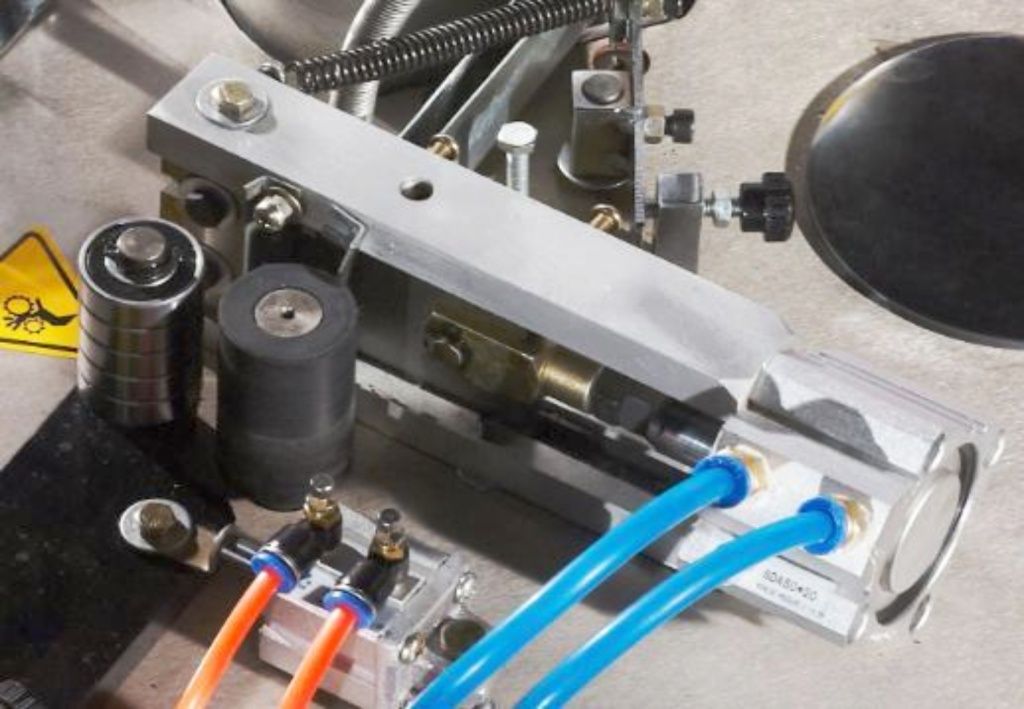

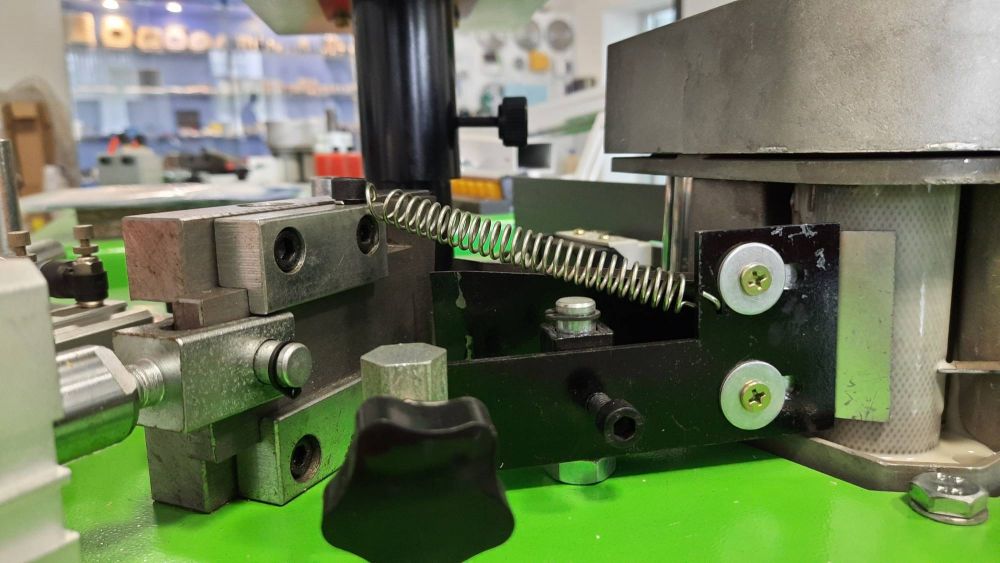

Предварительная обрезка кромочной ленты
Осуществляется с помощью гильотины. При обработке прямых деталей она активируется концевым выключателем, а при работе с криволинейными изделиями – устройством, подсчитывающим длину облицовочного материала.
|
![Фрезерный узел](/uploads/content/202307/img-9096thumb.jpeg) |
![Система сжатия воздуха](/uploads/content/202307/img-9120thumb.jpeg) |

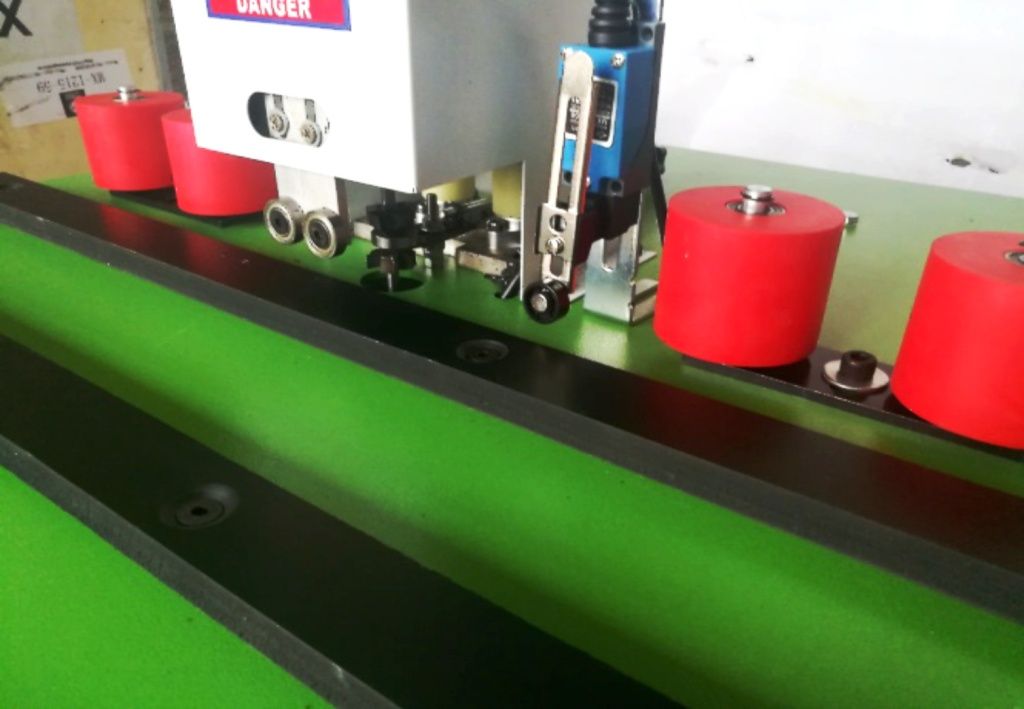

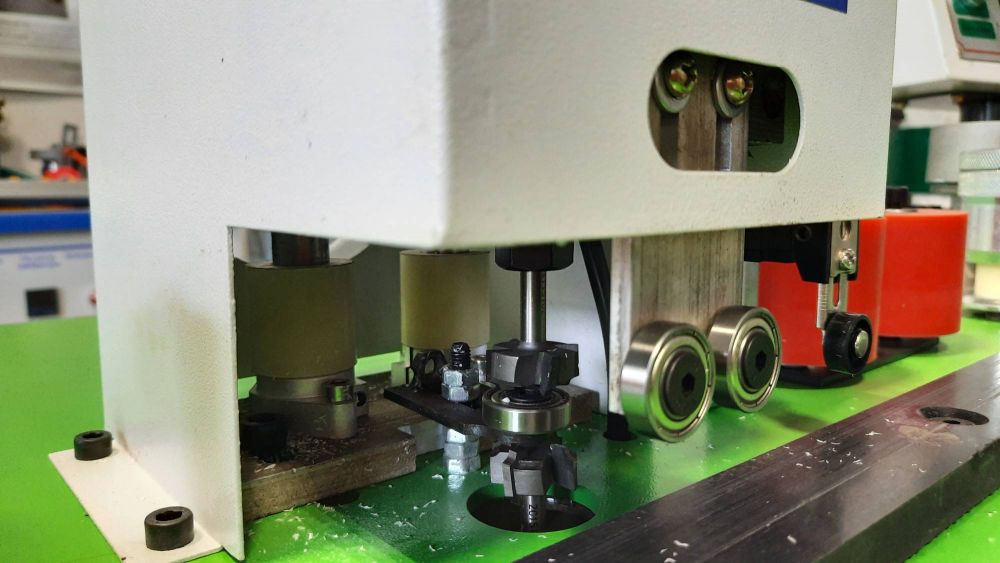

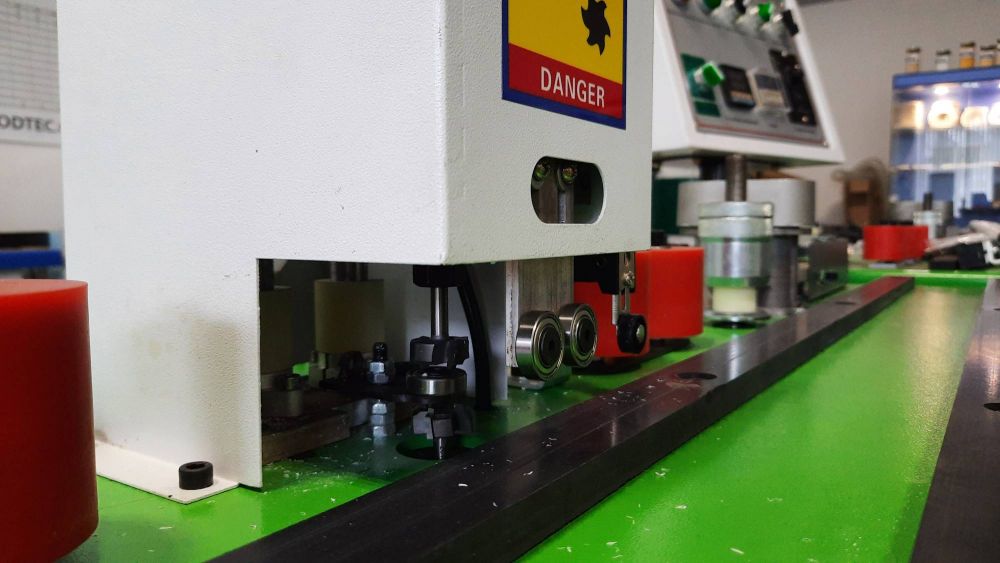

Фрезерный узел
В станок встроены два расположенных вертикально фрезера для снятия свесов. Они имеют подшипники, предназначенные для копирования заготовки по пласти и по торцу.
|

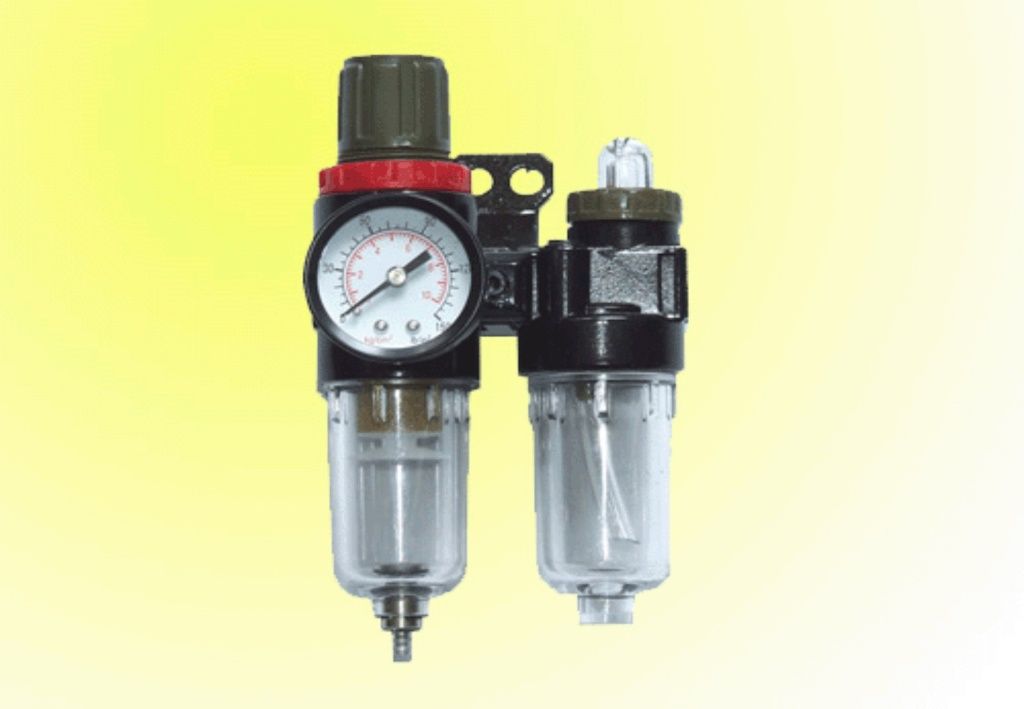

Система сжатия воздуха
Обеспечивает бесперебойную работу узлов станка в течение длительного времени.
|
Технические характеристики
Высота кромки (детали), мм |
10 – 55 |
Толщина кромки, мм |
0,4 – 3 |
Рабочая температура, °C |
110 – 200 |
Скорость подачи кромочного материала, м/мин |
0 – 8 |
Емкость клеевой ванны, мл |
2000 |
Давление сжатого воздуха, Bar |
6 – 8 |
Напряжение питающей сети, В |
220 |
Мощность, кВт |
1,5 |
Габаритные размеры, мм |
1260 х 960 х 1300 |
Масса, кг |
170 |
Комплектация
Руководство пользователя |
1 шт |
Станок |
1 шт |
Упаковка |
Фанерный короб |
Транспортные данные
Количество мест |
1 |
Габаритные размеры |
1260 х 960 х 1300 мм |
Вес нетто |
170 кг |
