Описание

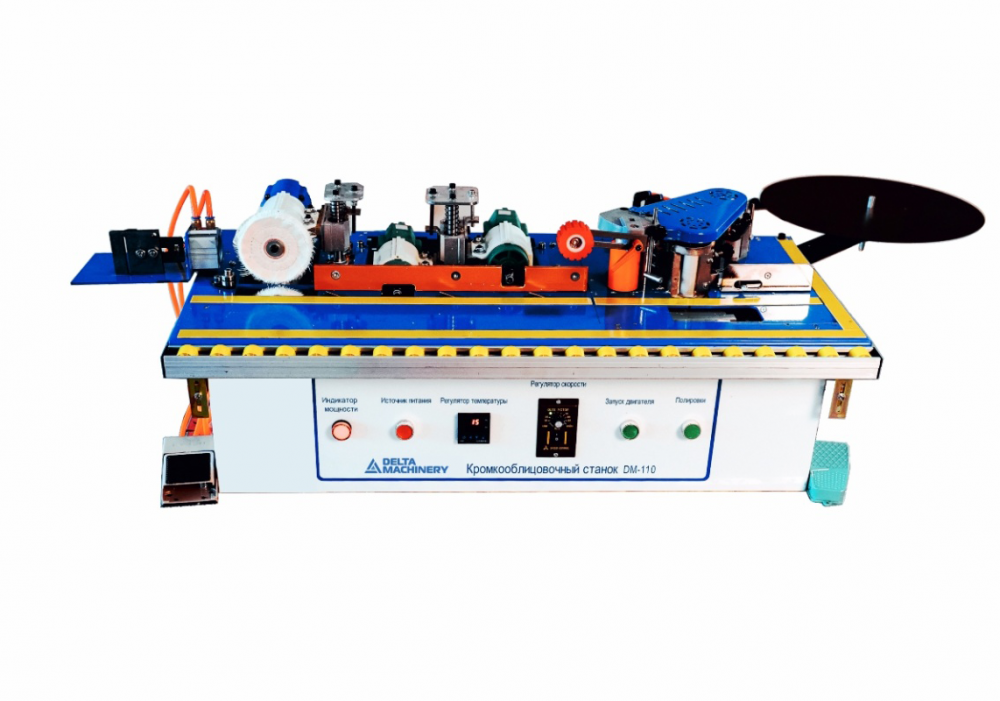

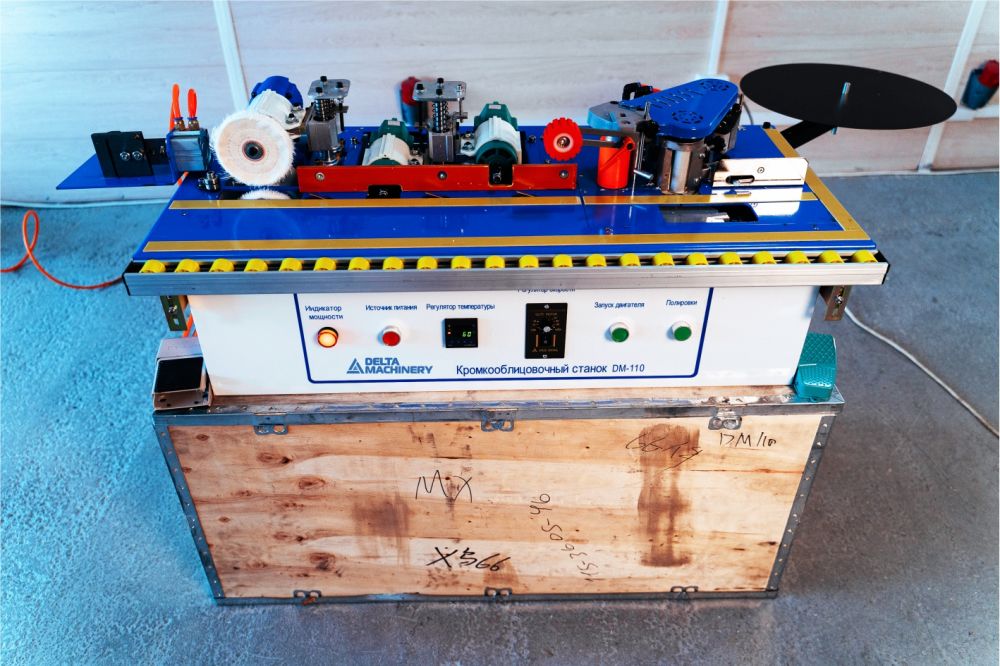

DELTAMACHINERY DM-110 – компактный и функциональный станок для приклеивания кромочного материала на прямые и криволинейные заготовки деталей мебели.
Данная модель используется для выполнения облицовки на заготовках прямой и различных криволинейных форм. Станок применяется как в качестве основного оборудования в частных мастерских, так и вспомогательного на крупных производствах. С его помощью можно изготавливать стандартную корпусную, офисную и кухонную мебель, а также выполнять индивидуальные заказы по созданию эксклюзивных образцов.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином.
Особенности станка
- Поворотный клеевой узел
- Скорость подачи с плавной регулировкой 2-6 м/мин
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея с нижним расположением
- Регулировка количества наносимого клея
- Гильотина для предварительной резки кромочного материала
- Приводной ролик с плавным изменением скорости подачи
- Магазин подачи рулонного кромочного материала
- Полировочный узел с фетровыми кругами
- Чистовая торцовка, работающая от педали
- Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- Опция: комплект стружкоудаления
Назначение
![Обработка прямолинейных деталей](/uploads/content/202307/img-4157thumb.jpg) |
![Обработка криволинейных деталей](/uploads/content/202307/img-4176thumb.jpg) |
Обработка прямолинейных деталей |
Обработка криволинейных деталей |
Конструкция станка

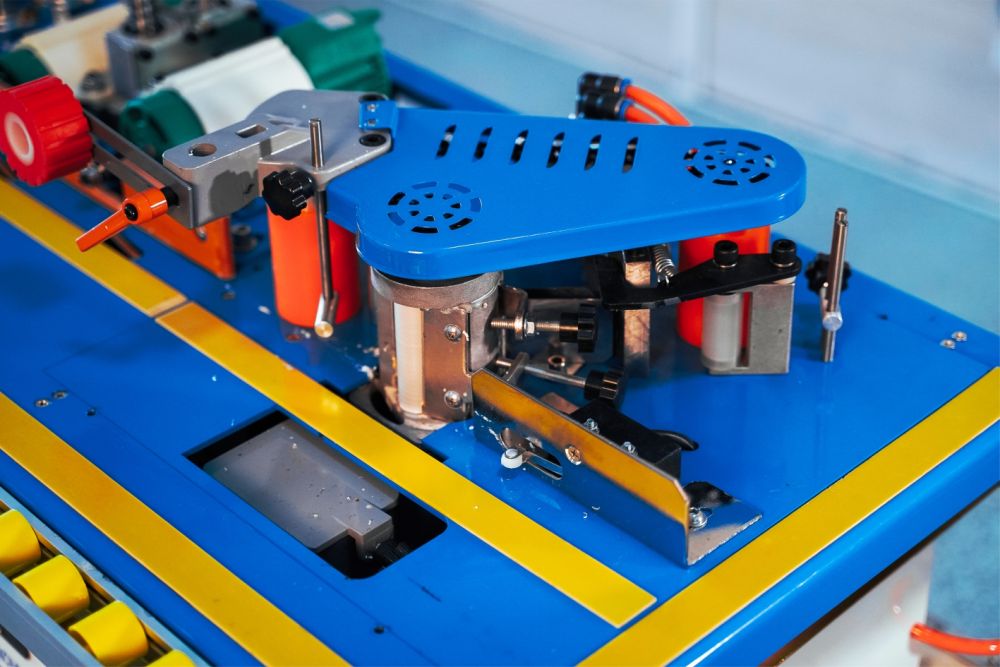

![Поворотное клеевое устройство](/uploads/content/202307/img-7374thumb.jpg) |
![Устройство чистовой торцовки](/uploads/content/202307/img-7408thumb.jpg) |

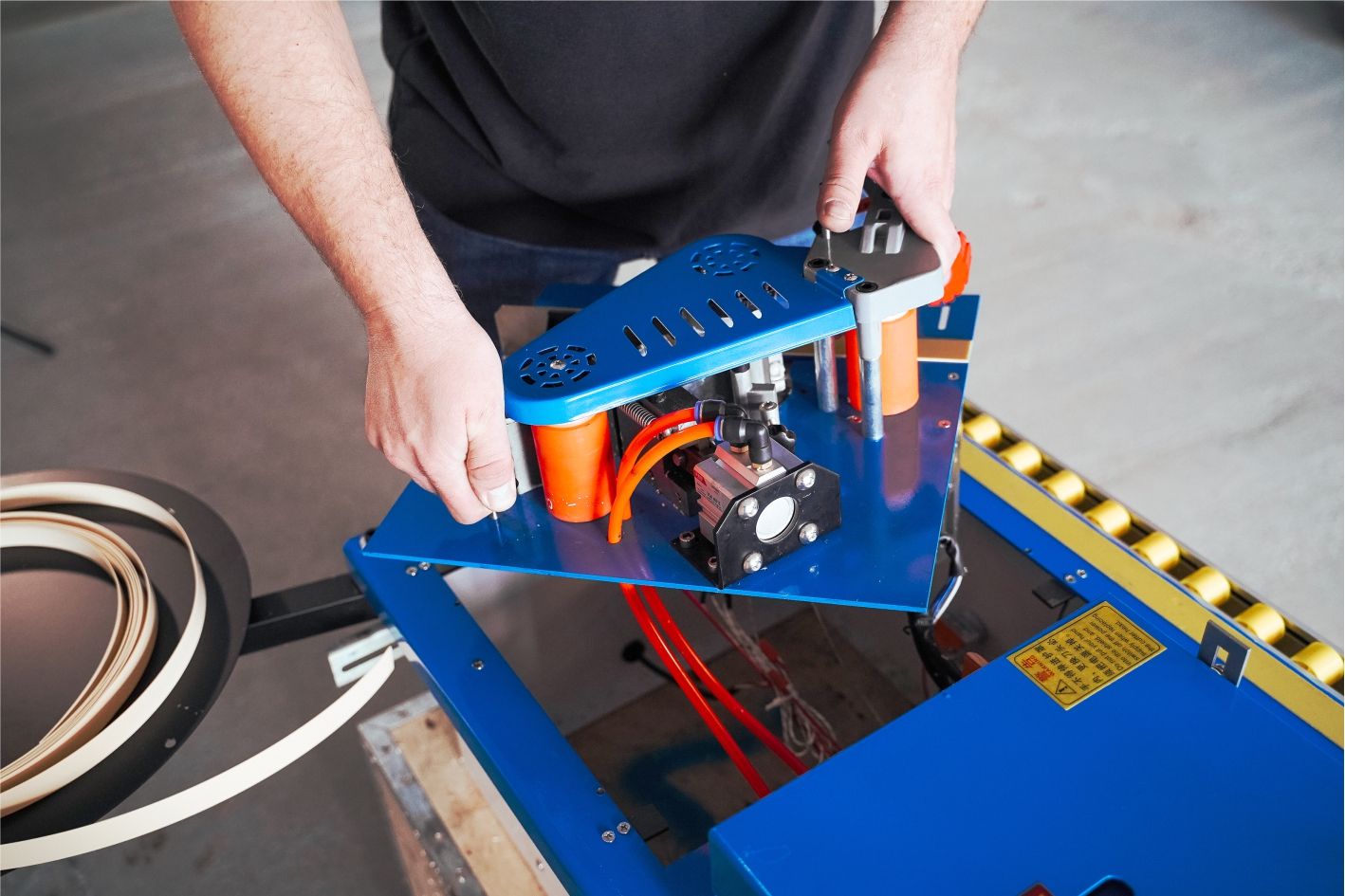

Поворотное клеевое устройство
Расширяет возможности станка. Позволяет обрабатывать прямо- и криволинейные изделия как по внешнему, так и по внутреннему радиусу.
|

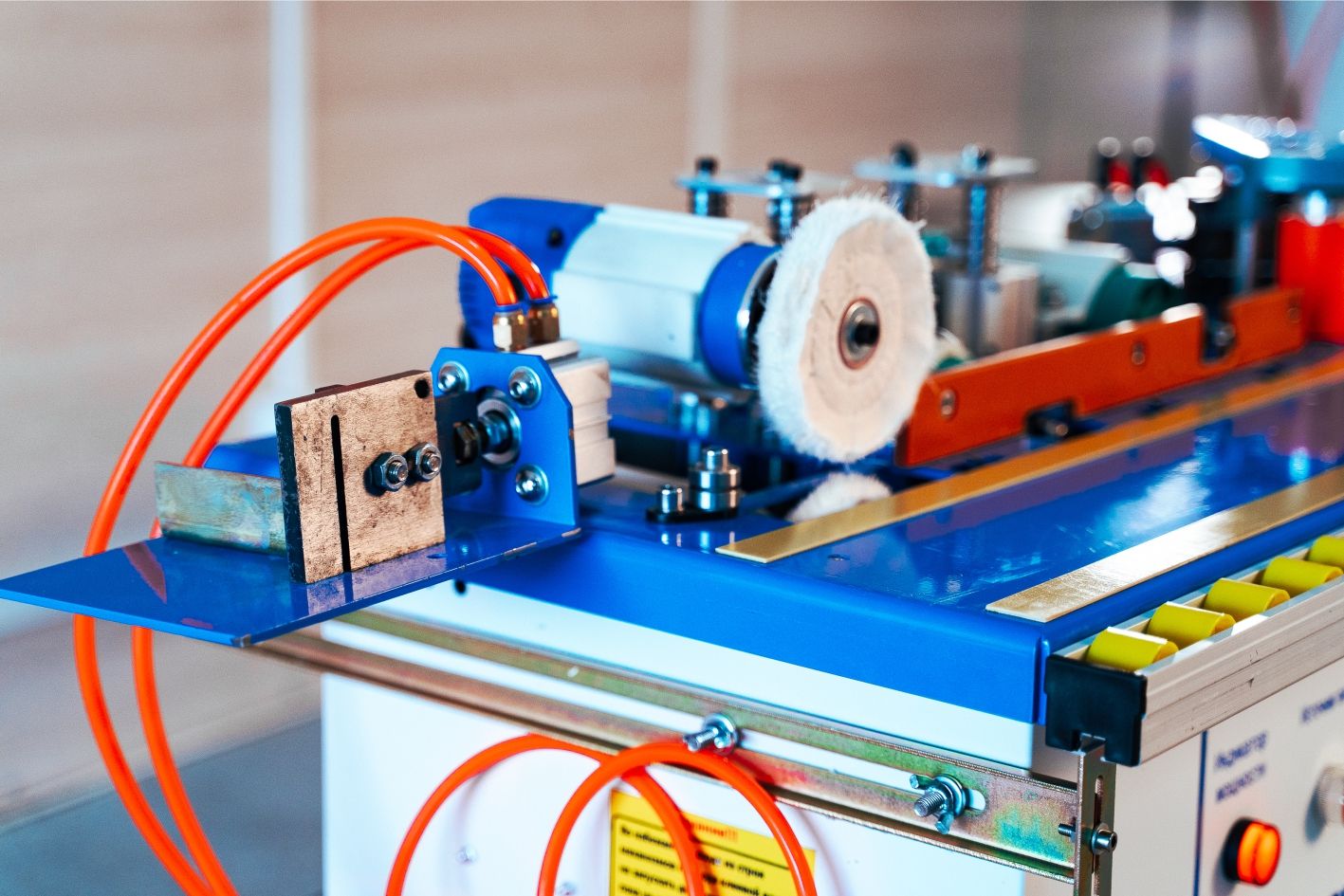

Устройство чистовой торцовки
Вынесено в отдельный блок и активируется нажатием на педаль. Позволяет сэкономить на покупке отдельного устройства данного назначения.
|
![Устройство чистовой торцовки](/uploads/content/202307/img-7442thumb.jpg) |
![Система полировки](/uploads/content/202307/img-7475thumb.jpg) |

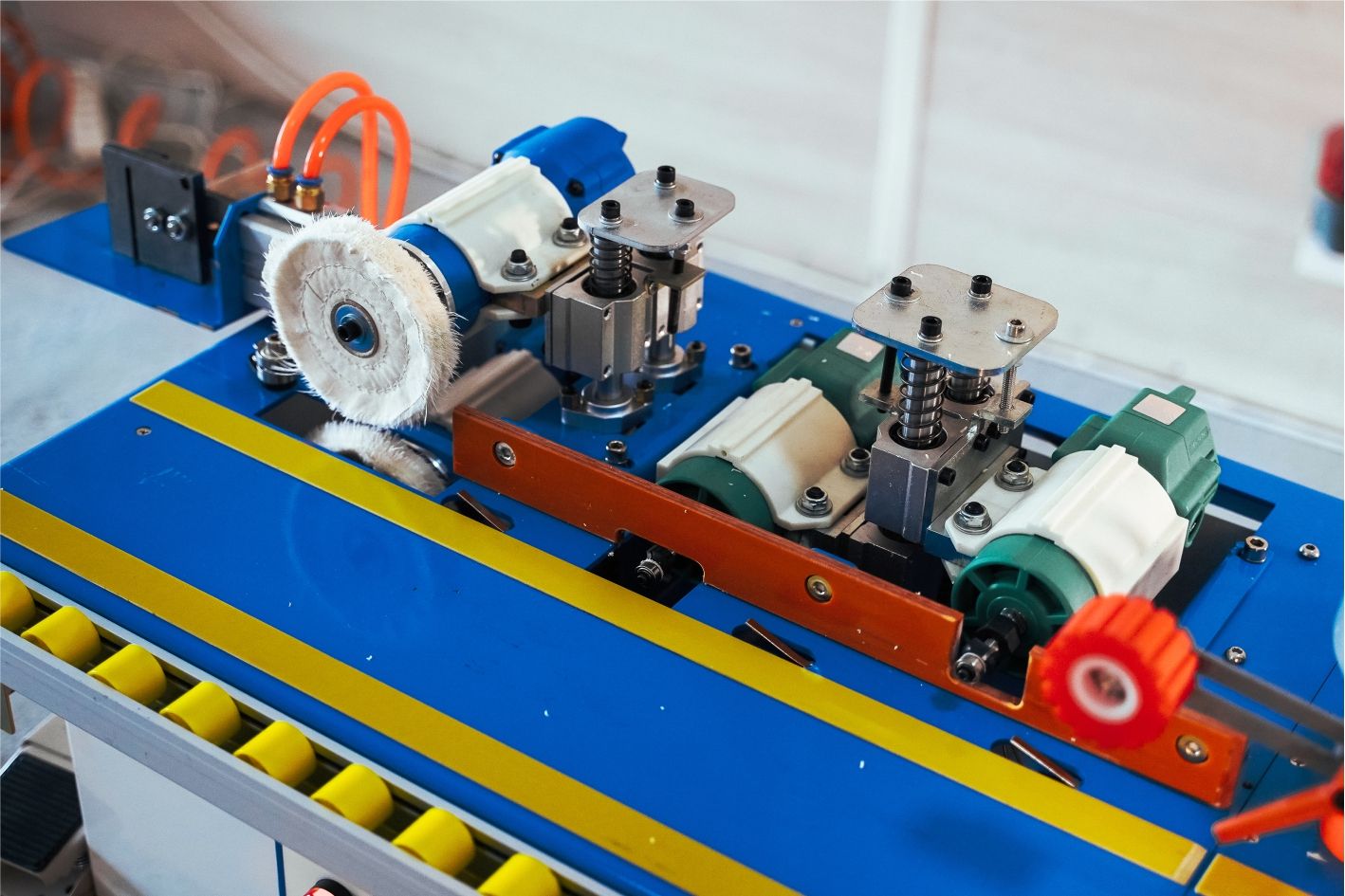

Фрезерное устройство
Встроенный в станок фрезер, приводимый в действие концевым выключателем, автоматически удаляет свесы с заготовки.
|

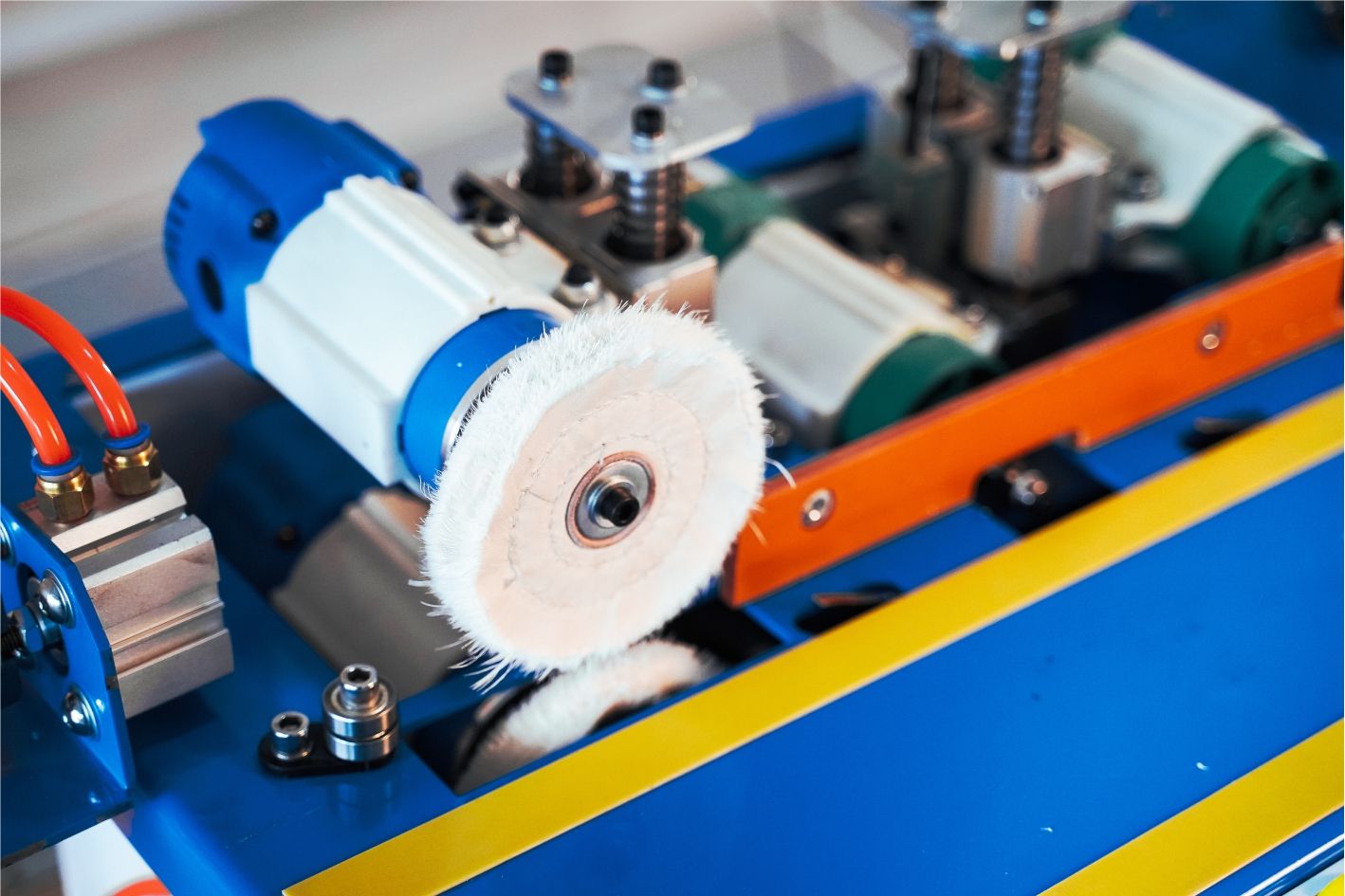

Система полировки
В результате обработки фетровыми кругами изделие приобретает блестящую поверхность, очищается от грязи и восстанавливает свой цвет.
|
![Электронная панель управления](/uploads/content/202307/img-7529thumb.jpg) |

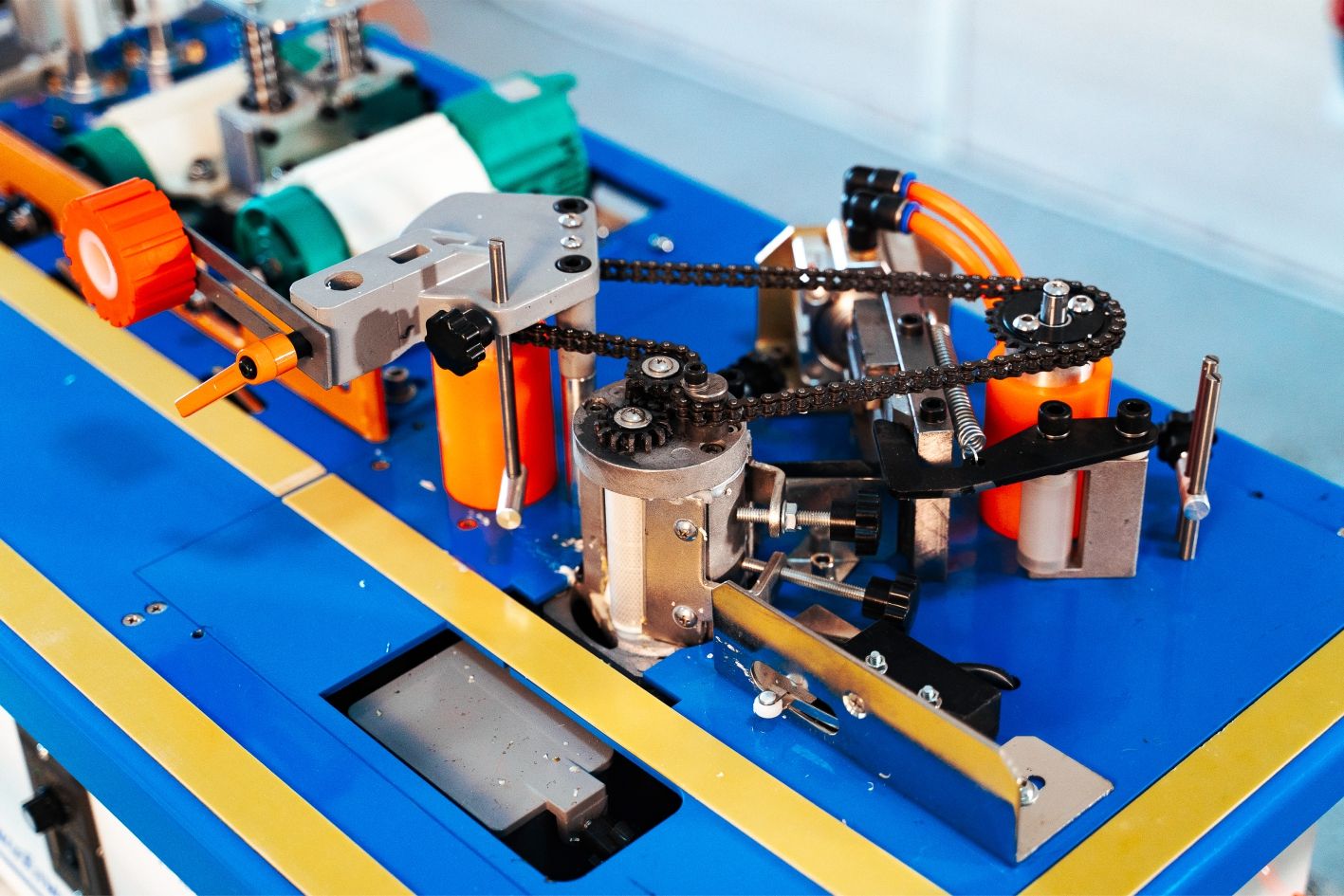

![Обрезка кромочной ленты](/uploads/content/202307/img-7627thumb.jpg) |

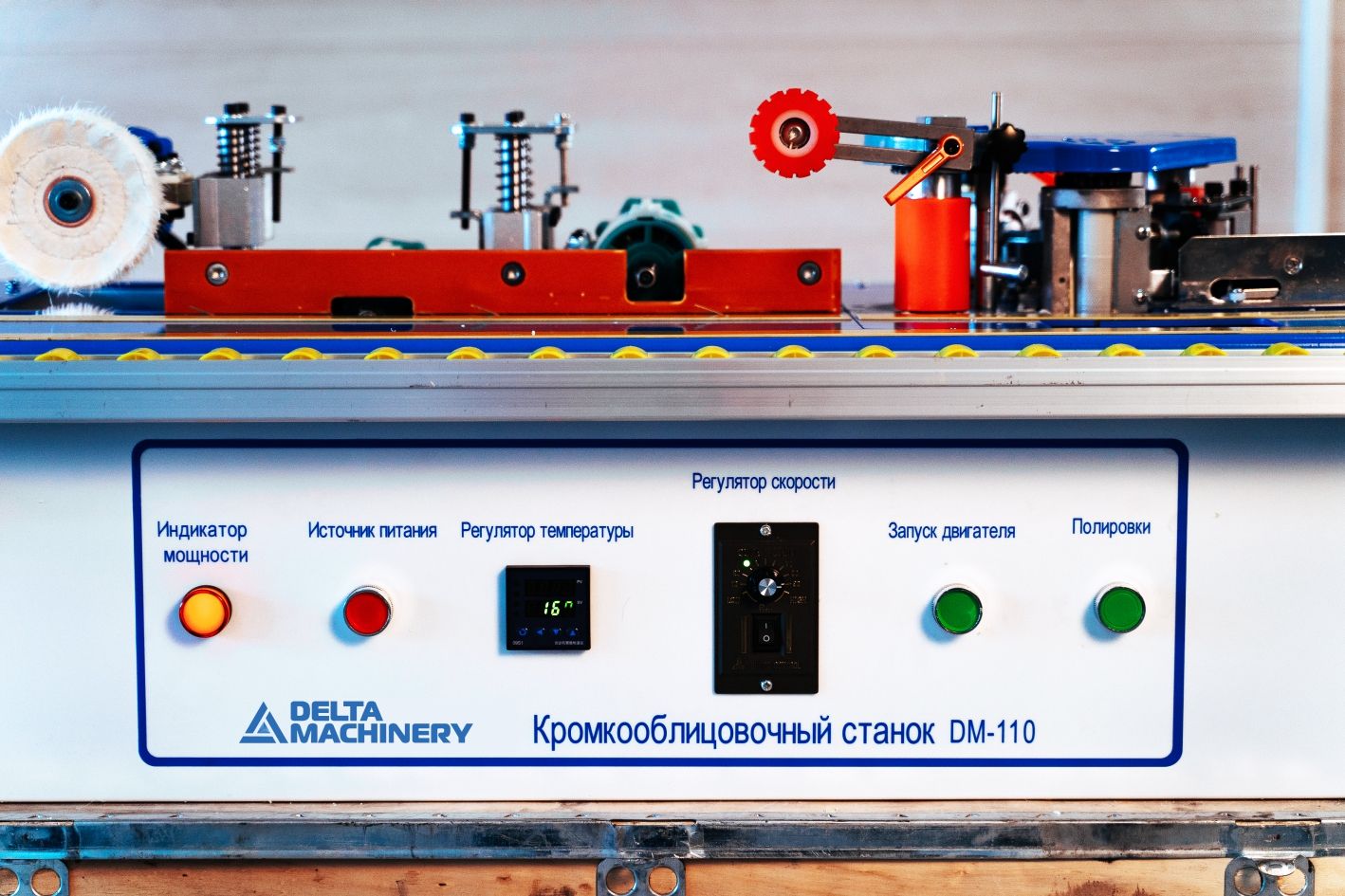

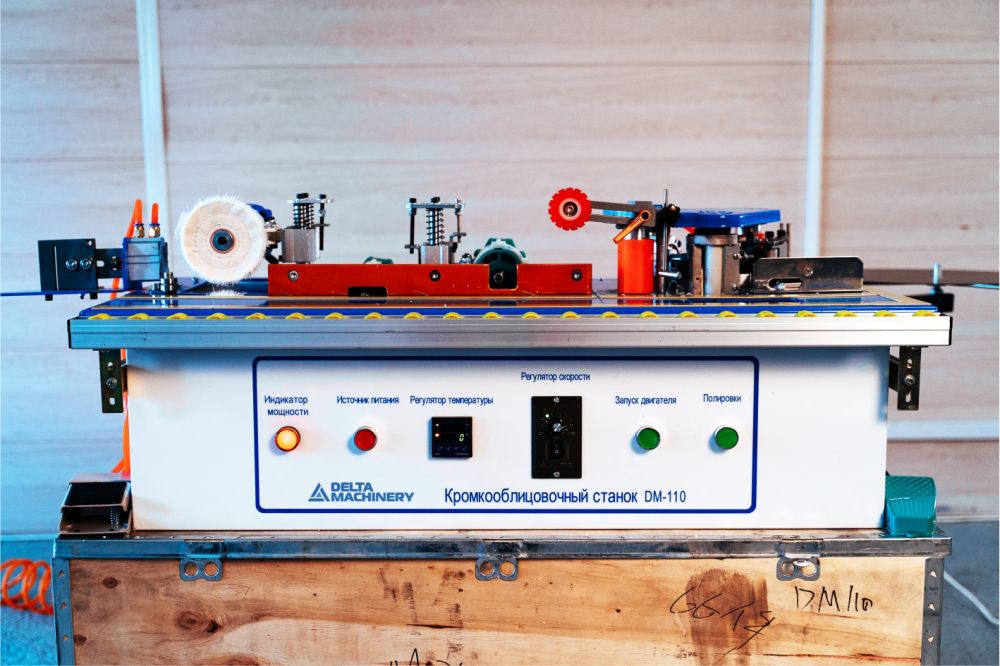

Электронная панель управления
Предназначена для настройки температуры нагрева клеевой ванны и скорости движения клеевых роликов, а также для включения полировочного устройства.
|
Обрезка кромочной ленты
Осуществляется пневматической гильотиной. При обработке прямых деталей она активируется концевым выключателем, а при работе с криволинейными изделиями – с помощью педали.
|

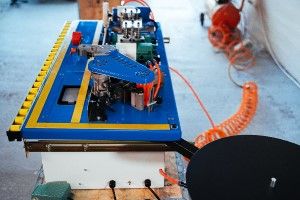

![Тарелка для кромочного материала](/uploads/content/202307/img-7783thumb.jpg) |
![Аспирационная система и стружкоудалитель (опции)](/uploads/content/202307/img-7819thumb.jpeg) |
Тарелка для кромочного материала
На ней располагается рулон с кромочной лентой, которая подается на обрабатываемое изделие с помощью автоматического устройства. Тарелка установлена на углу станка.
|

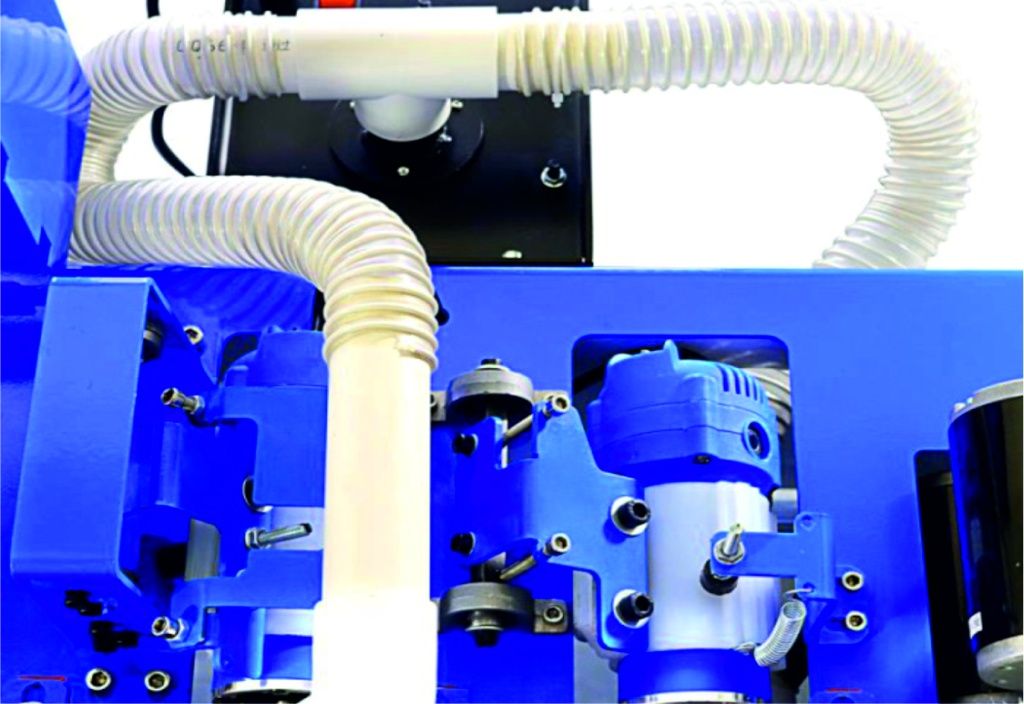

Аспирационная система и стружкоудалитель (опции)
Предназначены для удаления стружки, пыли и других отходов из рабочей зоны. Приобретаются дополнительно.
|
Технические характеристики
Высота кромки (детали), мм |
10 – 55 |
Толщина кромки, мм |
0,4 – 3 |
Рабочая температура, °C |
110 – 200 |
Скорость подачи кромочного материала, м/мин |
2 – 6 |
Емкость клеевой ванны, мл |
800 |
Давление сжатого воздуха, Bar |
6 - 8 |
Напряжение питающей сети, В |
220 |
Общая мощность, кВт |
2,5 |
Габаритные размеры, мм |
1150 х 450 х 440 |
Масса, кг |
45 |
Комплектация
Руководство пользователя |
1 шт |
Станок |
1 шт |
Упаковка |
Фанерный короб |
Транспортные данные
Количество мест |
1 |
Габаритные размеры |
1150 х 450 х 440 мм |
Вес нетто |
45 кг |
