Описание

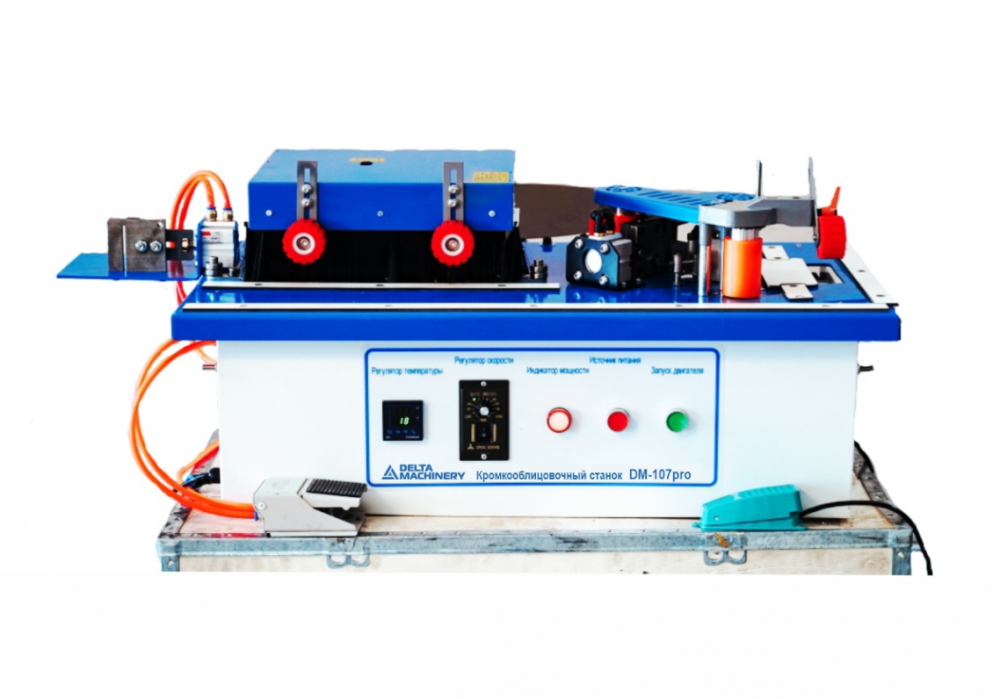

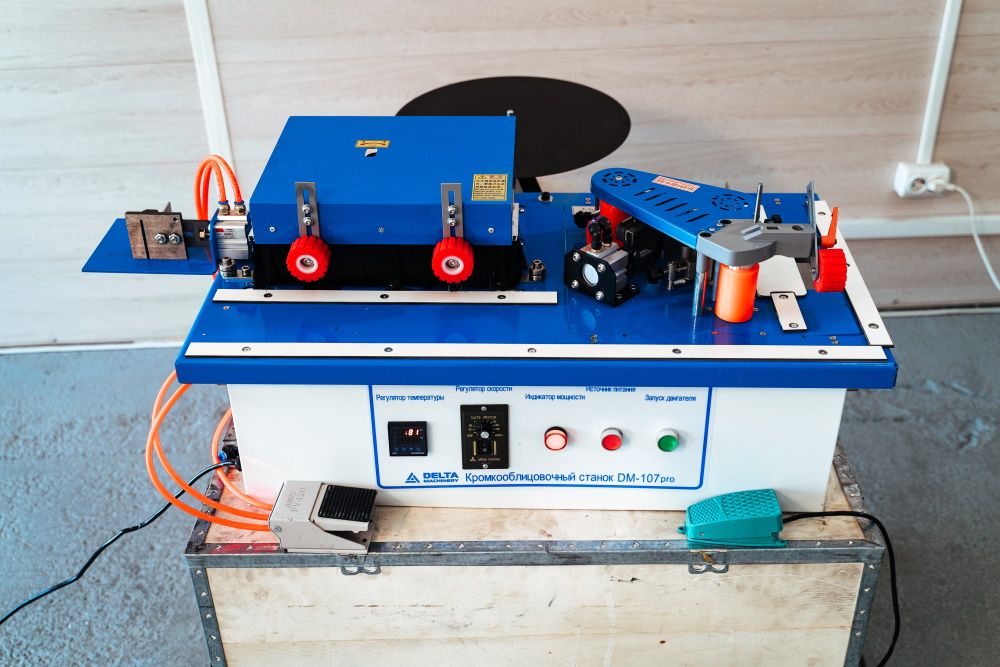

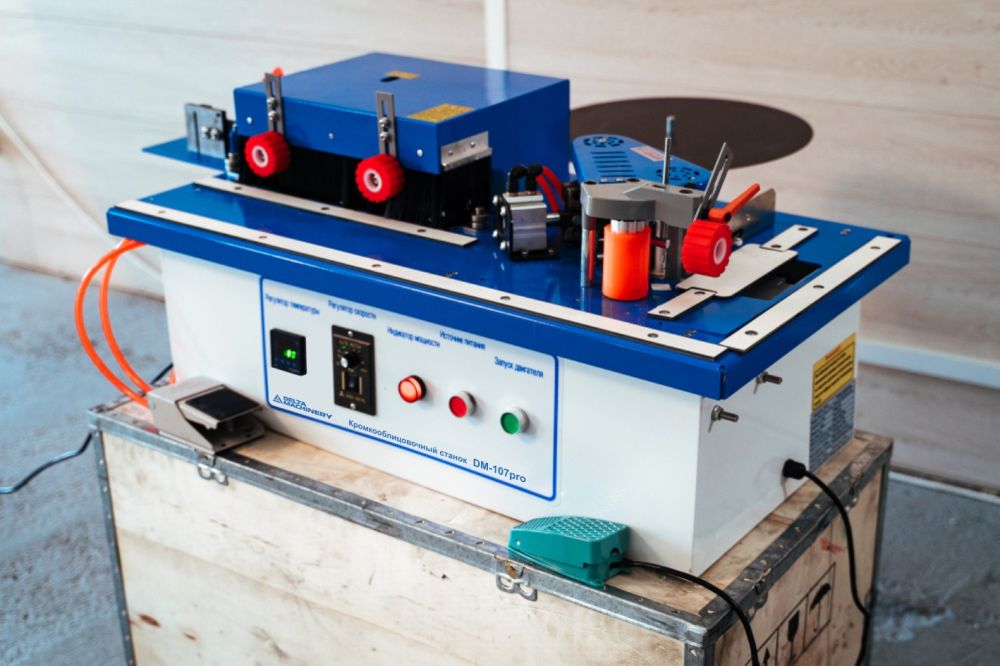

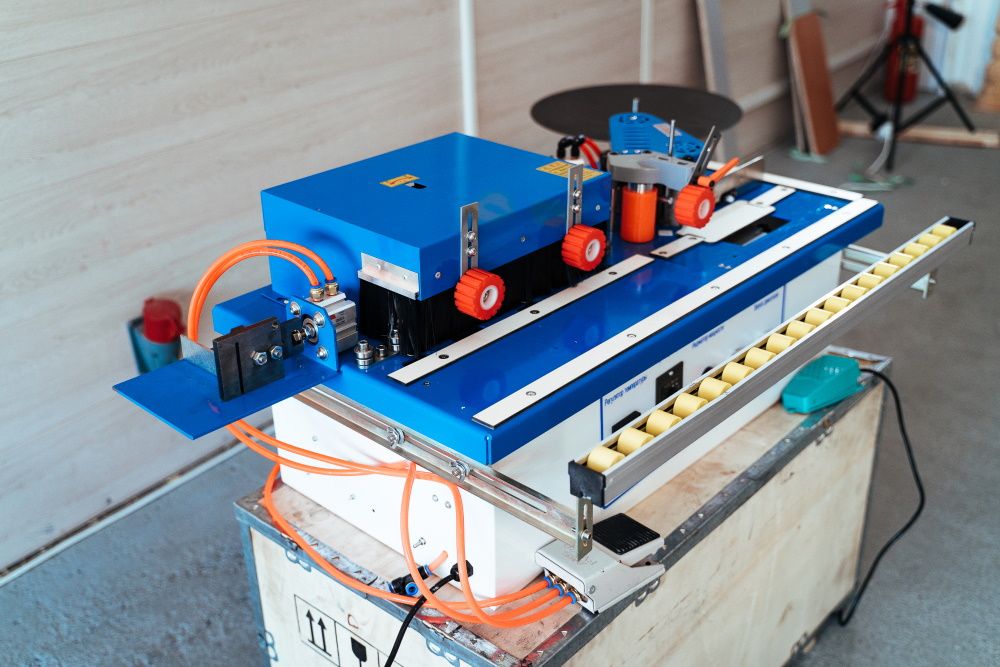

DELTAMACHINERY DM-107 PRO – компактный и функциональный полуавтоматический станок для приклеивания кромочного материала на прямые и криволинейные заготовки деталей мебели.
Данная модель используется для выполнения облицовки на заготовках прямой и различных криволинейных форм, доработки сложных радиусов, исправления маленьких недочетов. Станок применяется как в качестве основного оборудования в частных мастерских, так и вспомогательного на крупных производствах. С его помощью можно изготавливать стандартную корпусную мебель и выполнять индивидуальные заказы.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином.
Преимущества
- Поворотный клеевой узел и узел чистовой торцовки, запускающийся педалью
- Простая настройка толщины слоя клея
- Наличие двух валиков для повышения качества отделки
- Два режима обрезки: автоматическая гильотинная и ручная (для криволинейных заготовок)
- Удобные управляющие элементы, вынесенные на отдельную панель
- Высокая ремонтопригодность, легкий доступ к электронике
Особенности станка
- Поворотный клеевой узел
- Скорость подачи с плавной регулировкой 2-6 м/мин
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея с нижним расположением
- Регулировка количества наносимого клея
- Гильотина для предварительной резки кромочного материала
- Приводной ролик с плавным изменением скорости подачи
- Магазин подачи рулонного кромочного материала
- Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- Комплект стружкоудаления (приобретается отдельно)
Назначение
![Обработка прямолинейных деталей](/uploads/content/202307/img-4157thumb.jpg) |
![Обработка криволинейных деталей](/uploads/content/202307/img-4176thumb.jpg) |
Обработка прямолинейных деталей |
Обработка криволинейных деталей |
Конструкция станка
![Поворотное клеевое устройство](/uploads/content/202307/img-7806thumb.jpeg) |
![Устройство чистовой торцовки](/uploads/content/202307/img-7838thumb.jpeg) |

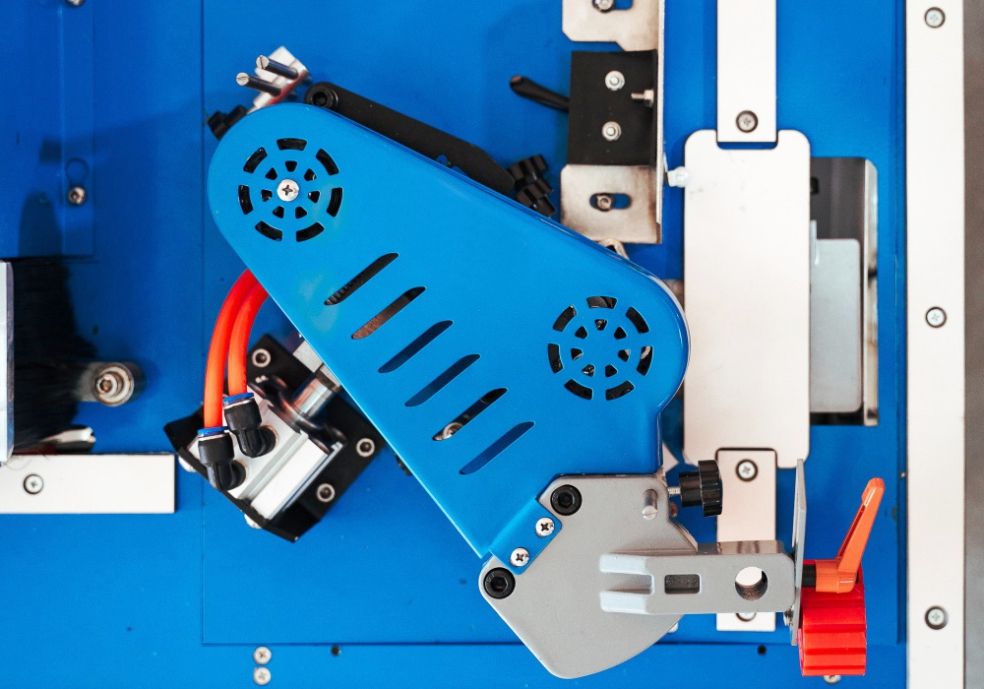

Поворотное клеевое устройство
Расширяет возможности станка. Позволяет обрабатывать прямо- и криволинейные изделия как по внешнему, так и по внутреннему радиусу.
|

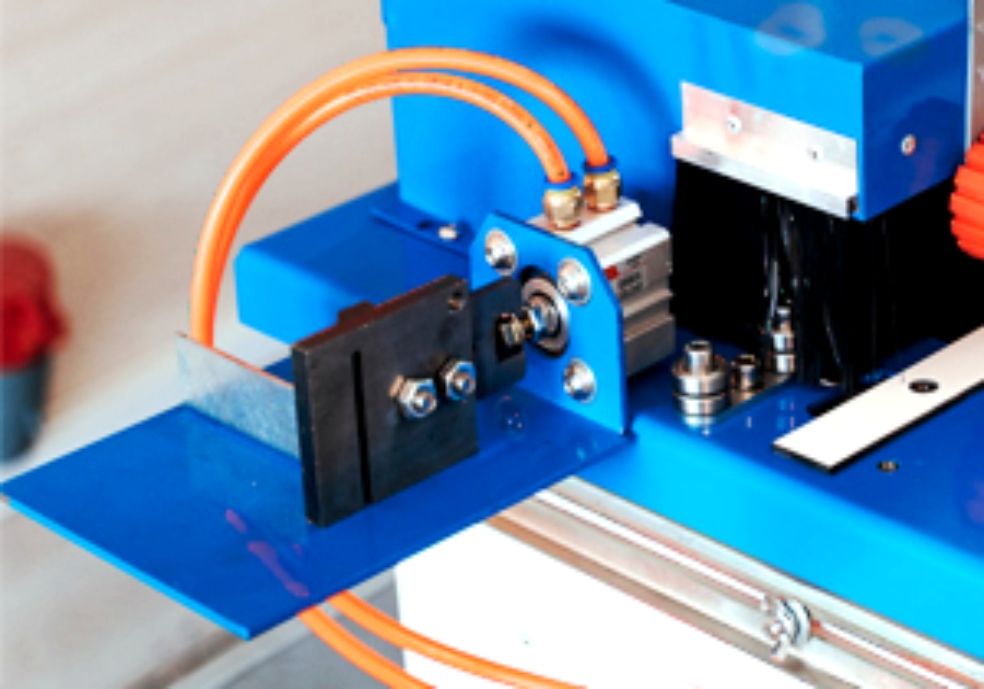

Устройство чистовой торцовки
Вынесено в отдельный блок и активируется нажатием на педаль. Позволяет сэкономить на покупке отдельного устройства данного назначения.
|
![Фрезерное устройство](/uploads/content/202307/img-7885thumb.jpeg) |
![Электронная панель управления](/uploads/content/202307/img-7916thumb.jpeg) |

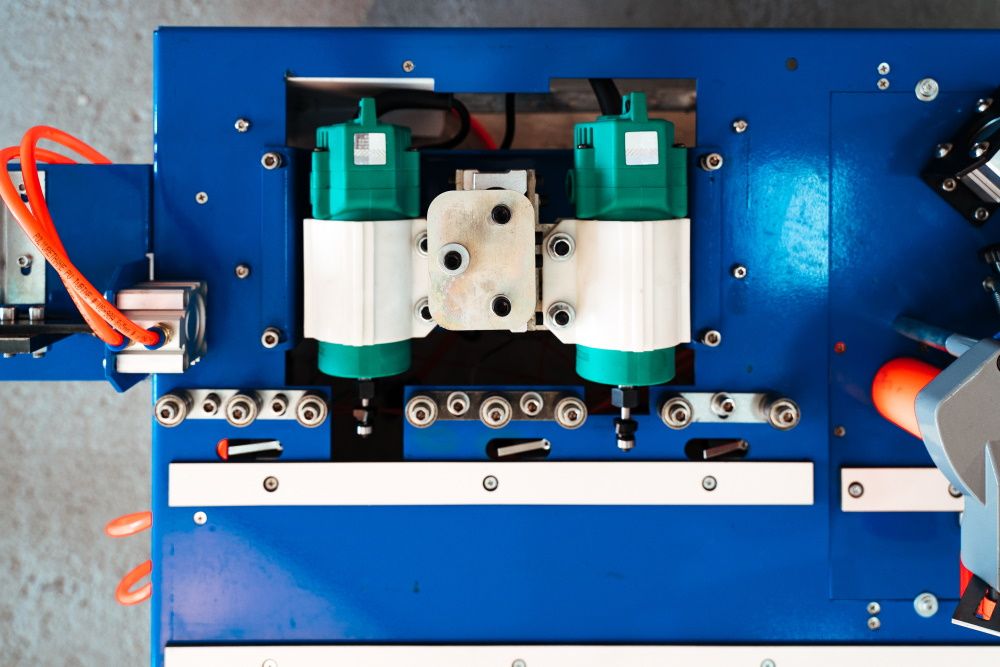

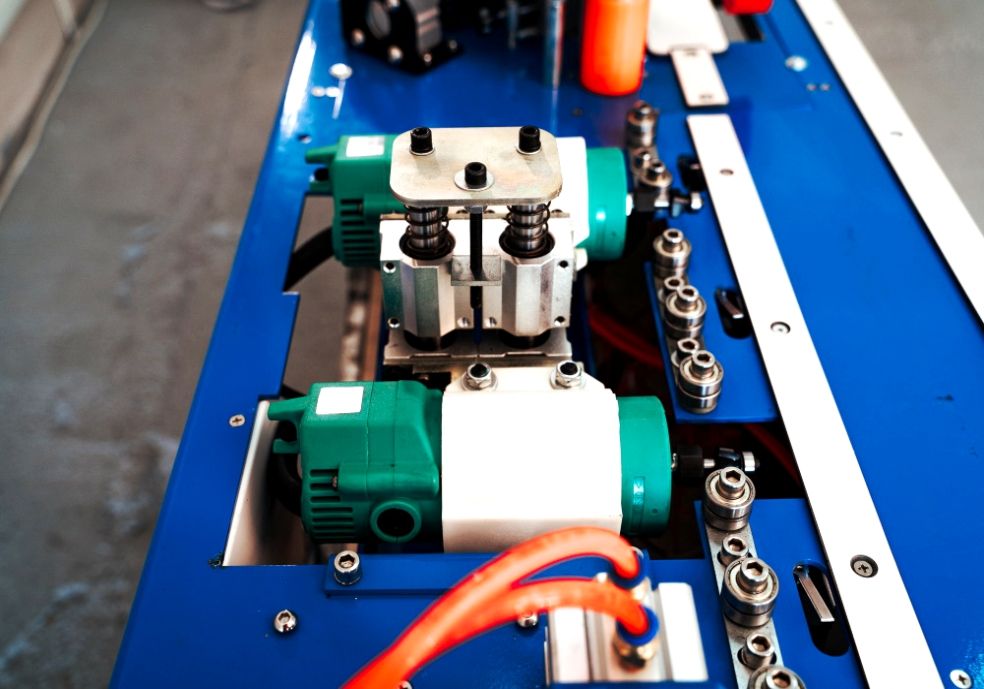

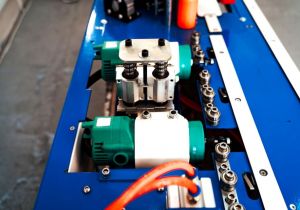

Фрезерное устройство
Встроенный в станок фрезер, приводимый в действие концевым выключателем, автоматически удаляет свесы с заготовки.
|

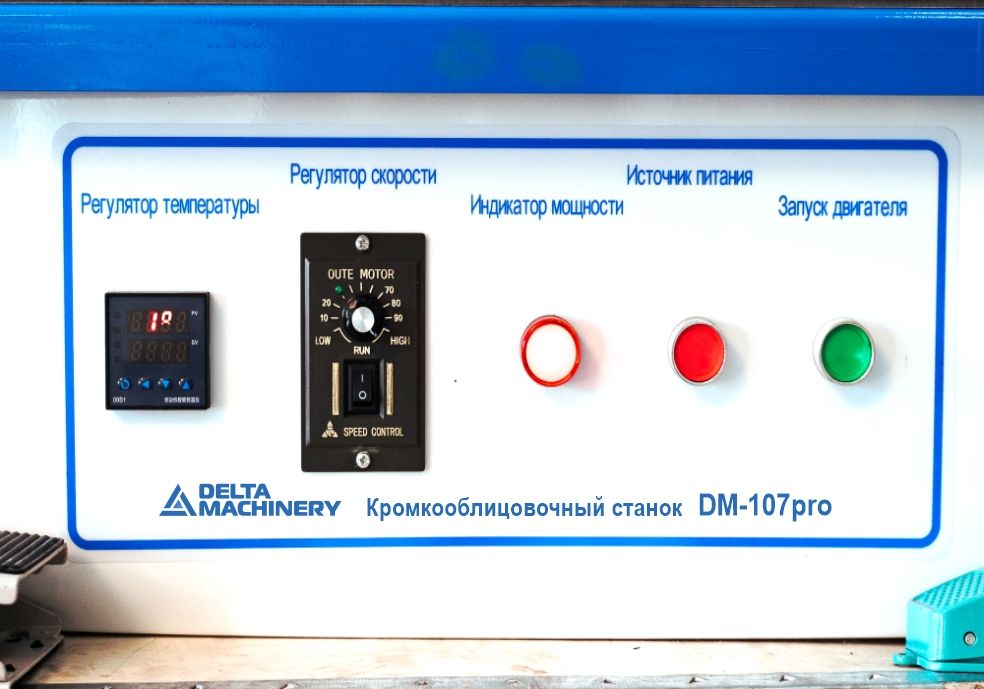

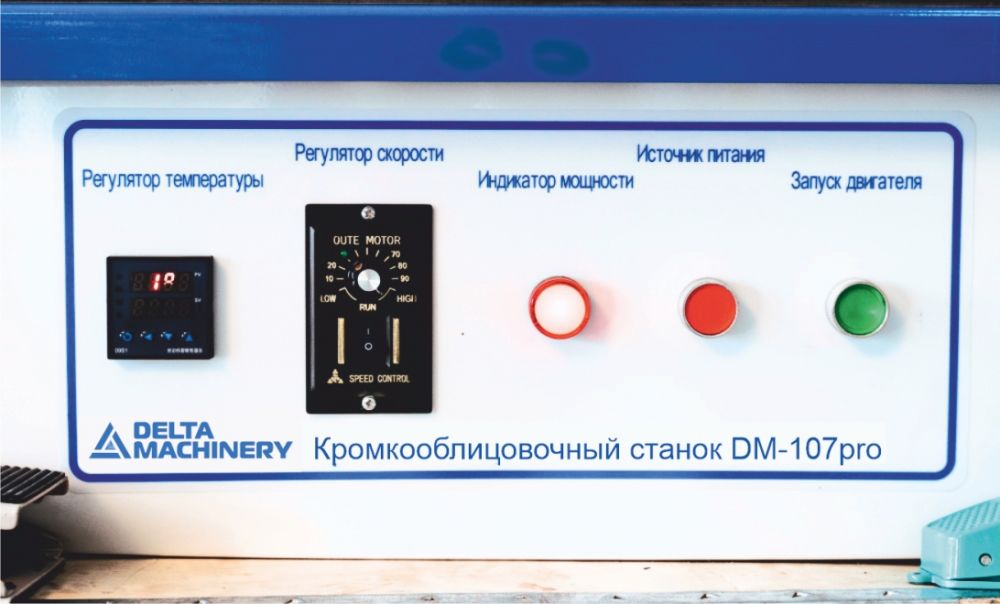

Электронная панель управления
Предназначена для настройки температуры нагрева клеевой ванны и скорости движения клеевых роликов.
|
![Обрезка кромочной ленты](/uploads/content/202307/img-7950thumb.jpeg) |
![Удобное расположение электронных компонентов](/uploads/content/202307/img-8009thumb.jpeg) |

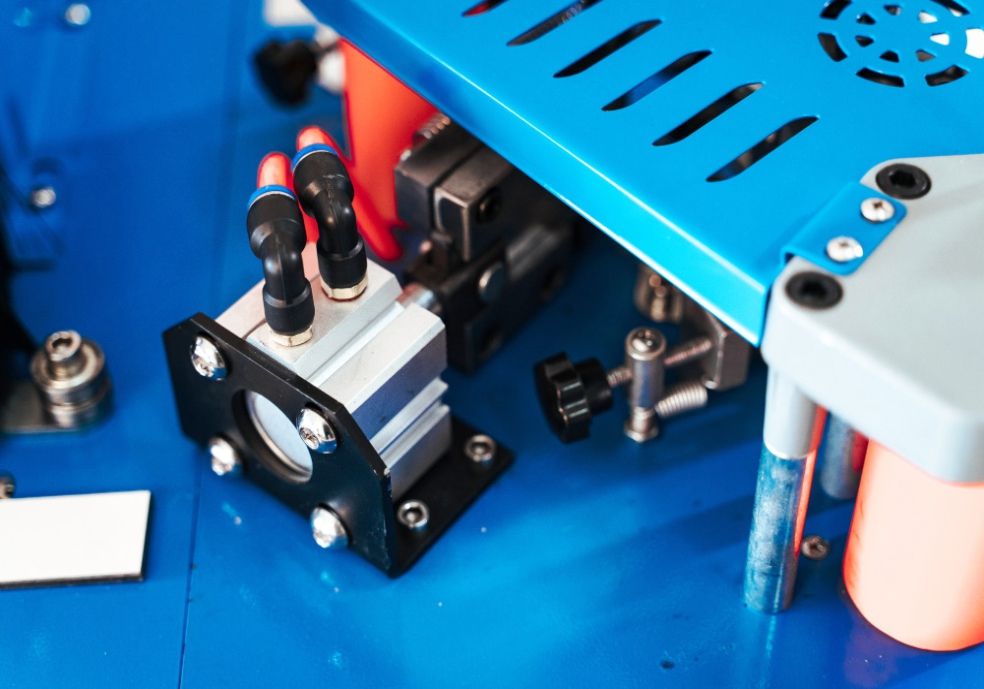

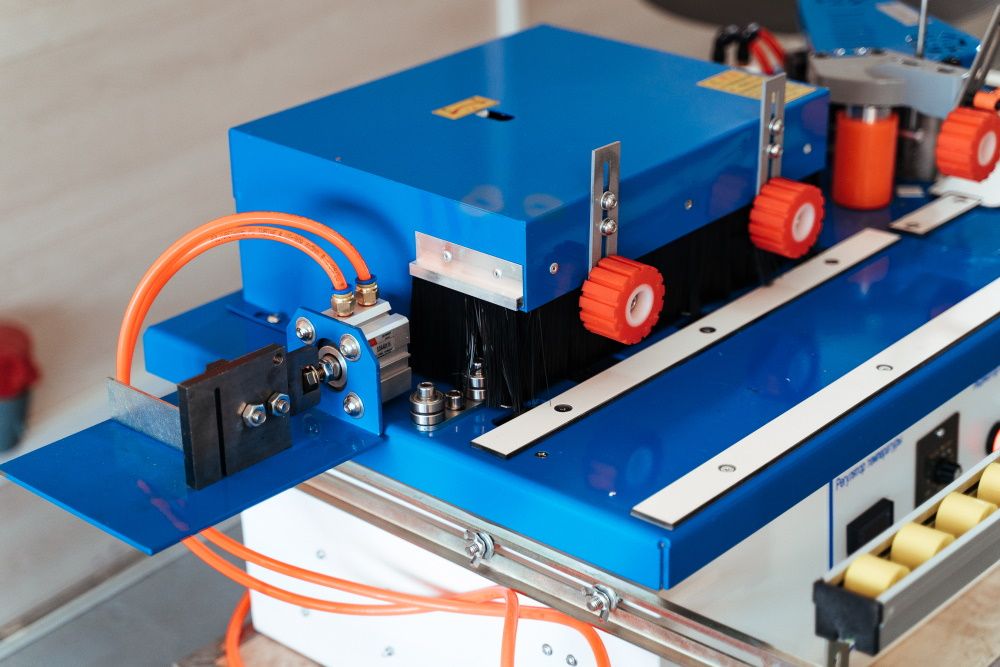

Обрезка кромочной ленты
Осуществляется пневматической гильотиной. При обработке прямых деталей она активируется концевым выключателем, а при работе с криволинейными изделиями – с помощью педали.
|

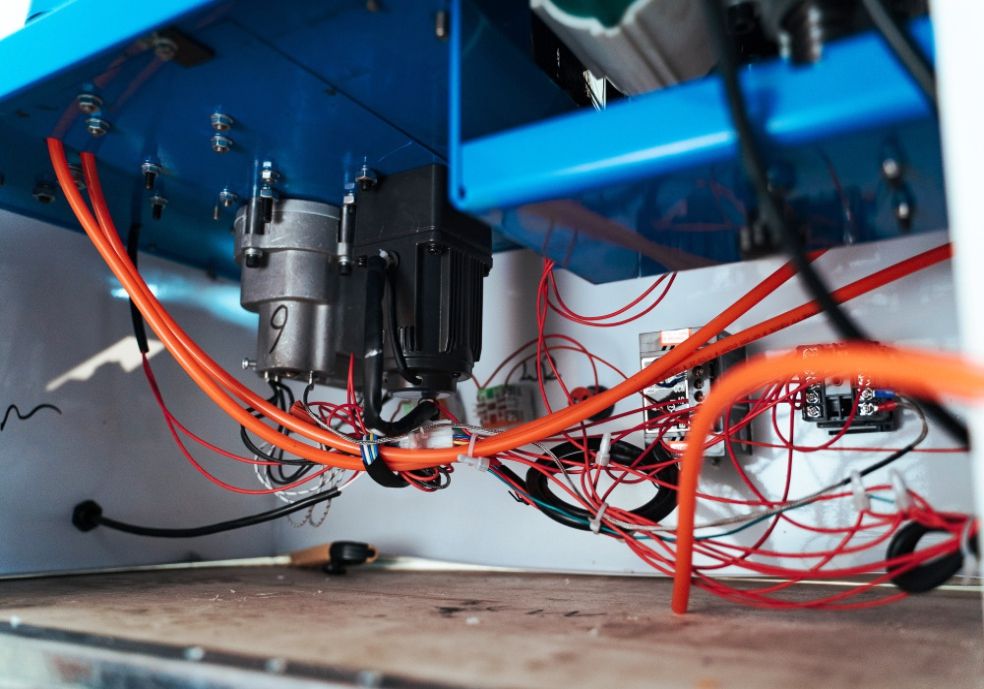

Удобное расположение электронных компонентов
Облегчает и ускоряет диагностику и техобслуживание.
|

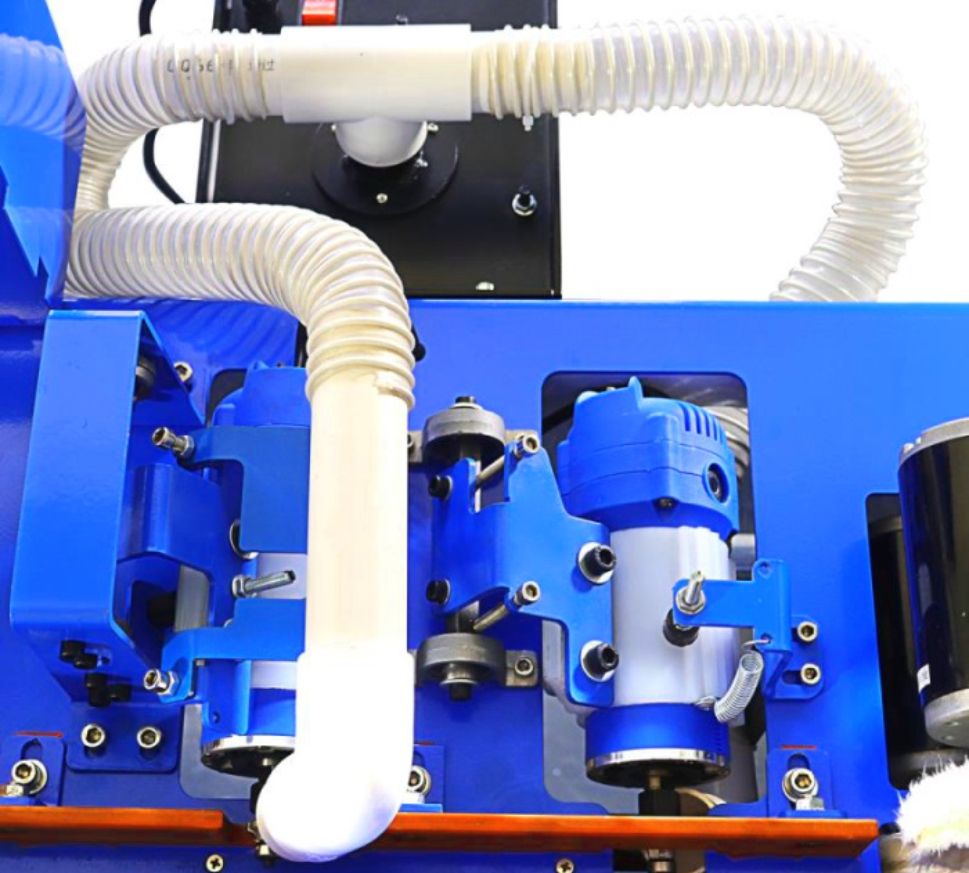

![Аспирационная система (опция)](/uploads/content/202307/img-8035thumb.jpeg)
|
|
Аспирационная система (опция)
Предназначена для удаления стружки, пыли и других отходов из рабочей зоны. Приобретается дополнительно.
|
|
Технические характеристики
Высота кромки (детали), мм |
10 – 55 |
Толщина кромки, мм |
0,4 – 3 |
Рабочая температура, °C |
110 – 200 |
Скорость подачи кромочного материала, м/мин |
2 – 6 |
Объем ёмкости для клея, мл |
800 |
Давление сжатого воздуха, Bar |
6 - 8 |
Напряжение питающей сети, В |
220 |
Общая мощность, кВт |
1,9 |
Габаритные размеры, мм |
850 х 460 х 440 |
Масса, кг |
39 |
Комплектация
Руководство пользователя |
1 шт |
Станок |
1 шт |
Упаковка |
Фанерный короб |
