Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068
Артикул: WoodTec MX 5068
Станок WoodTec MX 5068 используется в мебельном и столярном производстве для фрезеровки гнезд, пазов и контуров с прямыми и кривыми линиями, для проделывания отверстий и их зенкования.
Описание
Станок WoodTec MX 5068 используется в мебельном и столярном производстве для фрезеровки гнезд, пазов и контуров с прямыми и кривыми линиями, для проделывания отверстий и их зенкования.
Агрегат незаменим при производстве дверных полотен и мебельных фасадов , а именно для прямолинейного фрезерования рельефа на пласти, а также для фрезерования на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.
Схема обработки
Отличительные особенности
- Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор.
- Высокоскоростной шпиндель 18 000 об/мин.
- В комплекте со станком цанга 12,7 мм.
- Направляющую линейку со стола можно снять, а обкатной палец опустить под стол.
Конструкция станка
 |

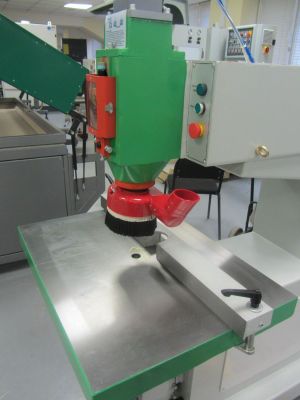

Съемная направляющая линейкаУстанавливается на рабочем столе для обработки изделий по прямой линии.
|
 |

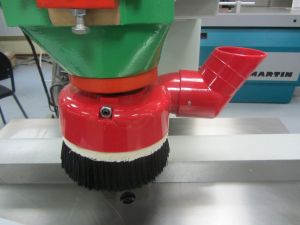

АспираторСпециальный кожух очищает рабочее пространство от пыли и мусора.
|
 |

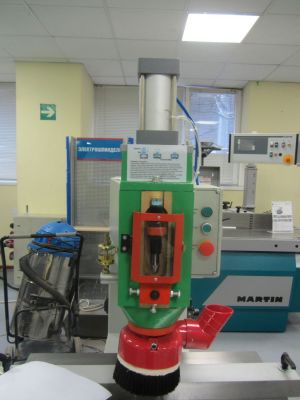

Пневматический приводШпиндель перемещается по вертикали с помощью пневматического цилиндра. Он обеспечивает плавный ход шпинделя и инструмента, что значительно повышает качество готовых изделий. Чтобы начать движение, оператору нужно нажать на педаль. |
 |

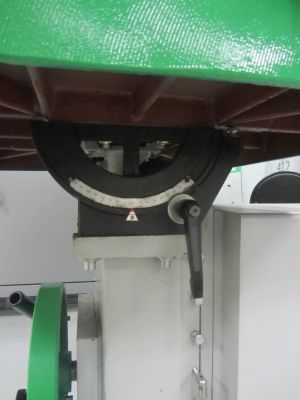

Шкала наклона столаУгловая шкала показывает, насколько наклонен стол. Винт прочно удерживает стол в заданном положении, что необходимо для идеальной точности обработки.
|
 |

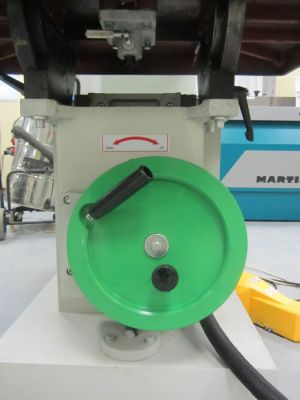

Массивный подъемник столаОператор может поднять или опустить стол вручную, вращая маховик. Массивный подъемник гасит вибрацию и повышает качество готовых изделий.
|
|
|

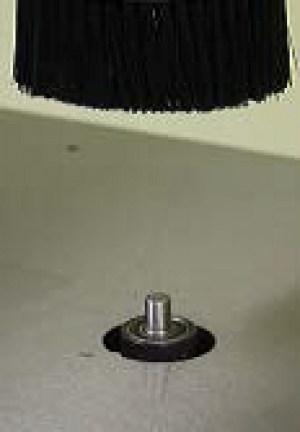

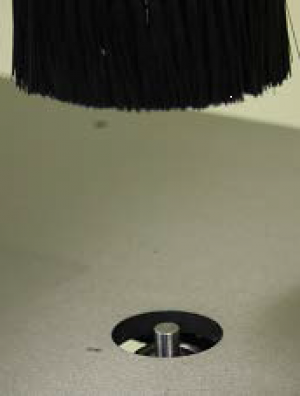

Обкатный палецИмеет механизм, позволяющий быстро убрать палец с рабочей поверхности.
|
 |

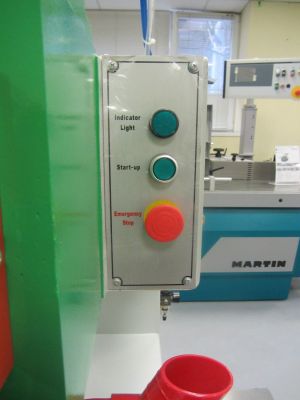

Удобный контроллерПульт управления спроектирован таким образом, чтобы его мог быстро и просто освоить работник, не имеющий специальных навыков и опыта.
|
 |

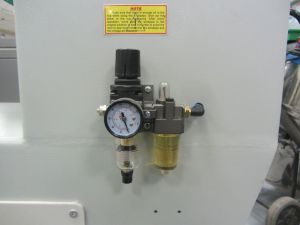

Система подготовки воздухаУдаляет лишнюю влагу из воздуха, предотвращая таким образом поломку пневматической системы.
|
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 985 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 491 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 287 ₽)
Технические характеристики
| Макс. толщина заготовки, мм | 150 |
| Размеры стола, мм | 805 х 600 |
| Вертикальный ход стола, мм | 180 |
| Угол наклона стола,° | ± 45 |
| Макс. ход шпинделя, мм | 65 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Мощность электродвигателя шпинделя, кВт | 3 |
| Расстояние между шпинделем и колонной, мм | 730 |
Габаритные размеры
| Длина, мм | 1430 |
| Ширина, мм | 880 |
| Высота, мм | 1700 |
| Вес, кг | 450 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,5 м |
| Ширина | 0,85 м |
| Высота | 1,8 м |
| Вес (место 1) | 450 кг |
| Объём | 2,29 м³ |
| Общий вес | 450 кг |
| Общий объём | 2,29 м³ |
Характеристики
Основные характеристики
-
Мощность двигателя, кВт3
-
Максимальный ход шпинделя, мм65
-
Угол наклона рабочего стола, °± 45
-
Вертикальный ход рабочего стола, мм180
-
Вес, кг450
-
Размеры станка (Д x Ш x В), мм1430 x 880 x 1700
-
Макс. толщина заготовки, мм150
-
Частота вращения шпинделя, об/мн18000
-
Размеры рабочего стола, мм805 х 600
-
Расстояние между шпинделем и колонной, мм730
