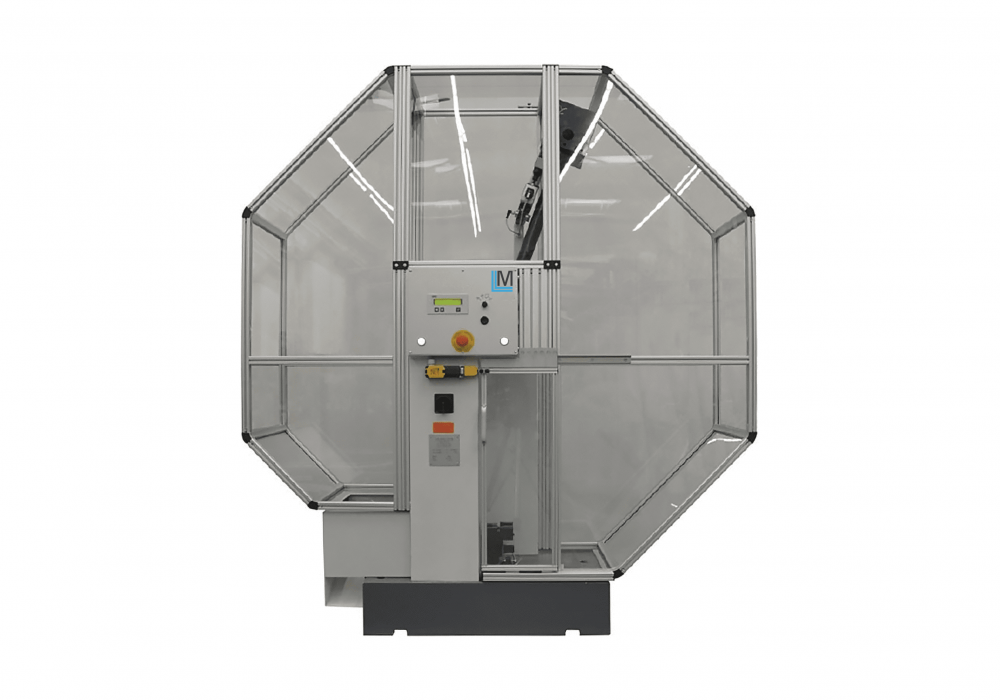

Копёр маятниковый напольный Melytec КЭМ-150
Артикул: КЭМ-150 (напол.)
Melytec КЭМ-150 – напольный маятниковый копёр для проведения тестов на ударный изгиб и ударную вязкость с высокой точностью и воспроизводимостью.
Описание
Melytec КЭМ-150 – напольный маятниковый копёр для проведения тестов на ударный изгиб и ударную вязкость с высокой точностью и воспроизводимостью.
Машина предназначена для использования в научно-исследовательских институтах, на предприятиях машиностроительной и металлургической отраслей и т.д.
Испытания проводятся в соответствии с российскими и международными стандартами:
- ГОСТ 9454-78 – «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»;
- EN10045-2 – «Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний)» (Metallic materials; Charpy impact test; part 2: verification of the testing machine (pendulum impact));
- ASTM E23 – «Испытание на удар зубчатого стержня металлических материалов» (Standard Test Methods for Notched Bar Impact Testing of Metallic Materials).
Агрегат спроектирован с учетом последних технологических достижений и многолетнего опыта ООО «Мелитэк» в области разработки и производства испытательных машин (в том числе – нестандартной конструкции). Все узлы изготовлены из высококачественных, точных и надежных комплектующих. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Виды исследований
- Испытания на ударный изгиб по методу Шарпи
- Испытания на ударную вязкость по методу Изода
- Испытания на ударный изгиб по методу Менаже
- Испытания на ударный изгиб по методу Брюггера
- Испытания на ударное растяжение с бесступенчато-регулируемой энергией удара
Особенности
- Угол подъема и скорость падения маятника плавно настраиваются с помощью специального механизма.
- Для изменения силы удара достаточно установить соответствующие молоты или боковые грузы. При этом целиком менять маятник не нужно.
- Моторизированная система подъема маятника.
- Электромагнитная система запуска маятника.
- Надежное тормозное устройство торможения.
- Устройство блокировки маятника.
- Для безопасной и точной установки или центрирования образца на опорах копра используется специальный механизм или автоматическое устройство.
- Оптоэлектронная лазерная система LOEMS с современным ПО для проведения инструментированных тестов. Среди функций – сбор и анализ информации, построение графиков деформации образца, определение показателей K1С.
Характеристики
Основные характеристики
-
Конструктивное исполнениеНапольное
-
Скорость падения маятника, м/с5,5
-
Минимальная энергия удара, Дж30
-
Тип копраНеинструментированный
-
Испытываемый материалМеталл, Титановые и алюминиевые сплавы, Древесина, Композиционные материалы, Оргстекло
-
Энергия удара и угол паденияРегулируемые
-
Максимальная энергия удара, Дж150
-
Вид испытанияУдарный изгиб, ударное растяжение
-
Точность измерений, %0,5
-
Тип испытанияУдарная вязкость
-
Угол подъема маятника, °160
Модификации
| Модель | Максимальная энергия удара, Дж | Скорость падения маятника, м/с | Угол подъема маятника, ° |
|---|---|---|---|
| Копёр маятниковый напольный Melytec КЭМ-5 | 5 | 3,8 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-15 | 15 | — | 160 |
| Копёр маятниковый напольный Melytec КЭМ-25 | 25 | 3,8 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-50 | 50 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-75 | 75 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-150 | 150 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-300 | 300 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-450 | 450 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-750 | 750 | 5,5 | 160 |
| Копёр маятниковый напольный Melytec КЭМ-900 | 900 | 5,5 | 160 |
