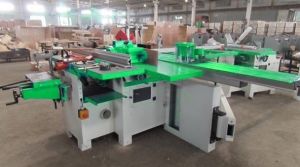

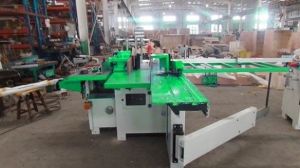

Комбинированный деревообрабатывающий станок WoodTec CM 530 NEW
Артикул: WoodTec CM 530 NEW
Станок WoodTec CM 530 NEW – универсальная машина, на которой можно выполнять все виды столярных работ: пиление, торцевание, фрезерование, сверление, фугование и рейсмусование деревянных заготовок.
Описание
Станок WoodTec CM 530 NEW – универсальная машина, на которой можно выполнять все виды столярных работ: пиление, торцевание, фрезерование, сверление, фугование и рейсмусование деревянных заготовок.
Сферы применения
Личные подсобные хозяйства
Малые предприятия
Крупные предприятия (в качестве дополнительного оборудования)
Основные операции и схемы обработки
|
|

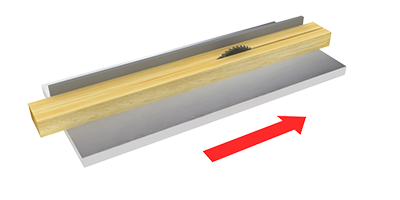

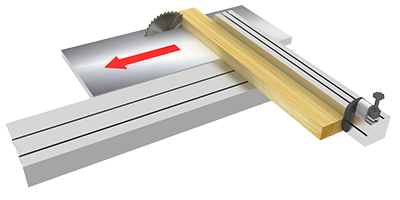

Продольное пиление и торцевание |
  |

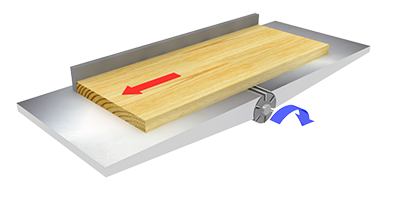

Фугование |
  |
Рейсмусование |
  |

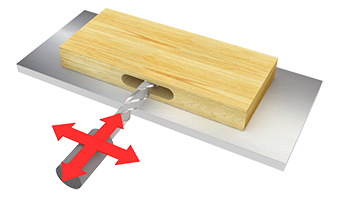

Фрезерование пазов и сверление отверстий |
  |

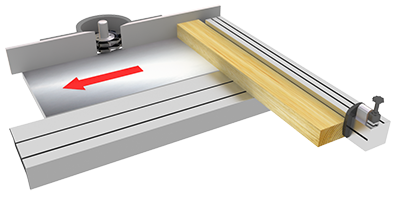

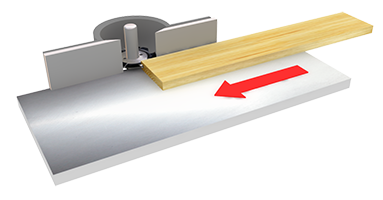

Продольное профильное фрезерование |
  |
Фрезерование шипов и проушин |
Отличительные особенности
- 3 отдельных электродвигателя.
- Рабочие столы имеют литую, чугунную конструкцию.
- Наклон пильного узла с градуировкой в 1° позволяет производить точный раскрой под углом до 45°.
- Наличие шариковой форматно-раскроенной каретки обеспечивает высокую точность пиления.
- Кожух фрезерного узла имеет механизм точной подстройки фрезерных щек и прижим для фрезерования тонких и узких заготовок.

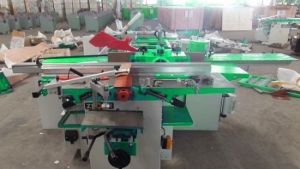

Конструкция станка
 |
Раскроечная каретка высокой точностиСтанок имеет каретку, которая обеспечивает высокое качество раскройки, включая случаи, когда дисковая пила находится под наклоном. Каретка поддерживается надежной телескопической опорой, которая предотвращает люфт во время обработки крупных изделий. |
 |
Трехножевое строгальное устройствоСтанок имеет строгальный вал с тремя ножами, а также чугунную рабочую поверхность с дополнительными ребрами, которая имеет высокую жесткость и гасит вибрации. Благодаря им достигается высокое качество работы. |
 |
Сверлильно-пазовальное устройствоИмеет эксцентриковый прижим, а также упоры, ограничивающие размеры паза (глубину и ширину). |
 |
Удлинитель столаРабочую поверхность можно увеличить, чтобы обрабатывать длинные изделия. |
Технические характеристики
Пильный узел
| Максимальное расстояние между параллельным упором, мм | 880 |
| Наклон пилы, ° | 0 - 45 |
| Высота пропила при 90°, мм | 75 |
| Высота пропила при 45°, мм | 45 |
| Мощность двигателя, кВт | 2,2 |
| Диаметр основной пилы, мм | 305 |
| Размеры каретки, мм | 1250 x 300 |
| Ход каретки, мм | 1250 |
Фуговальный узел
| Максимальная ширина строгания, мм | 300 |
| Мощность двигателя, кВт | 2,2 |
| Ширина столов, мм | 310 |
| Общая длина столов, мм | 1300 |
Рейсмусовый узел
| Максимальная ширина строгания, мм | 300 |
| Максимальная толщина, мм | 6 - 240 |
| Скорость подачи, м/мин | 7 |
| Размер стола, мм | 300 x 450 |
Фрезерный узел
| Рабочая высота шпинделя, мм | 85 |
| Мощность двигателя, кВт | 2,2 |
| Диаметр шпинделя, мм | 32 |
| Скорость вращения, об/мин | 1750 / 3500 / 6700 |
Сверлильно-пазовальный узел
| Максимальный диаметр сверла/фрезы, мм | 16 |
Габаритные размеры
| Длина, мм | 1150 |
| Ширина, мм | 1140 |
| Высота, мм | 1050 |
| Вес, кг | 475 |
Транспортные данные
| Количество мест | 2 |
|---|---|
| Место: 1 | |
| Длина | 1,6 м |
| Ширина | 1,15 м |
| Высота | 1,15 м |
| Вес (место 1) | 550 кг |
| Объём | 2,76 м³ |
| Место: 2 | |
| Длина | 2,0 м |
| Ширина | 0,1 м |
| Высота | 0,1 м |
| Вес (место 2) | 50 кг |
| Объём | 0,02 м³ |
| Общий вес | 600 кг |
| Общий объём | 2,78 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм1550 x 1140 x 1050
-
Общая длина столов (фуговальный узел), мм1300
-
Максимальная ширина строгания (рейсмусовый узел), мм300
-
Максимальная толщина (рейсмусовый узел), мм6 - 240
-
Скорость подачи (рейсмусовый узел), м/мин7
-
Размер стола (рейсмусовый узел), мм300 x 450
-
Рабочая высота шпинделя (фрезерный узел), мм85
-
Мощность двигателя фрезерного узла, мм2,2
-
Диаметр шпинделя фрезерного узла, мм32
-
Скорость вращения (фрезерный узел), об/мн1750-6700
-
Ширина столов (фуговальный узел), мм310
-
Мощность двигателя фуговального узла, кВт2,2
-
Максимальная ширина строгания (фуговальный узел), мм300
-
Вес, кг475
-
Угол наклона пилы, °0 - 45
-
Высота пропила, мм75 (при 90°) / 45 (при 45°)
-
Размер каретки, мм1250 x 300
-
Общая мощность, кВт6,6
-
Ход каретки, мм1250
-
Максимальное расстояние между параллельным упором, мм880
-
Мощность двигателя пильного узла, кВт2,2
-
Диаметр основной пилы, мм305
-
Максимальный диаметр сверла/фрезы, мм16
