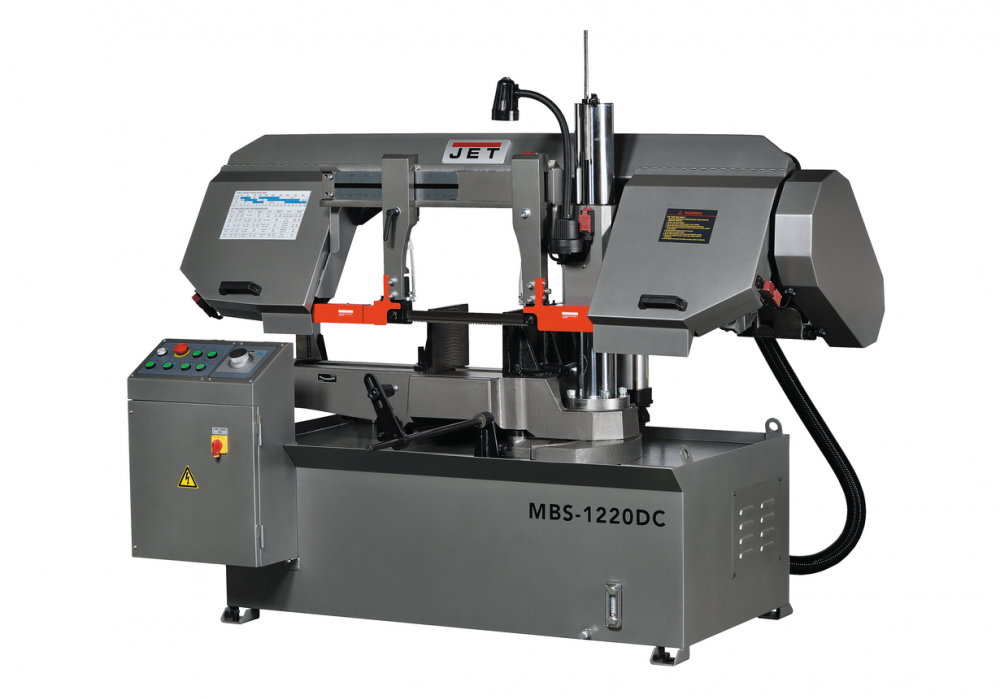

Колонный ленточнопильный станок JET MBS-1220DC
Артикул: 50000344T
Станок JET MBS-1220DC – высокопроизводительный полуавтоматический агрегат для распиливания металлических заготовок большого диаметра и сечения при серийном производстве.
Описание
JET MBS-1220DC – промышленный ленточнопильный станок колонного типа, оснащенный пильной рамой с поворотным механизмом. Данная модель предназначена для выполнения серийных работ по распиливанию металлических труб, профилей и заготовок сплошного сечения. Процесс происходит в полуавтоматическом режиме.
Агрегат способен распиливать под прямым углом круглые детали из металла диаметром до 300 мм, заготовки квадратного сечения 300x300 мм, а также прямоугольные заготовки 300x432. Под углом 45° (поворот влево) на станке можно распиливать круглые детали диаметром до 300 мм, заготовки квадратного сечения 255x255 мм, а также прямоугольные заготовки 203x300 мм.

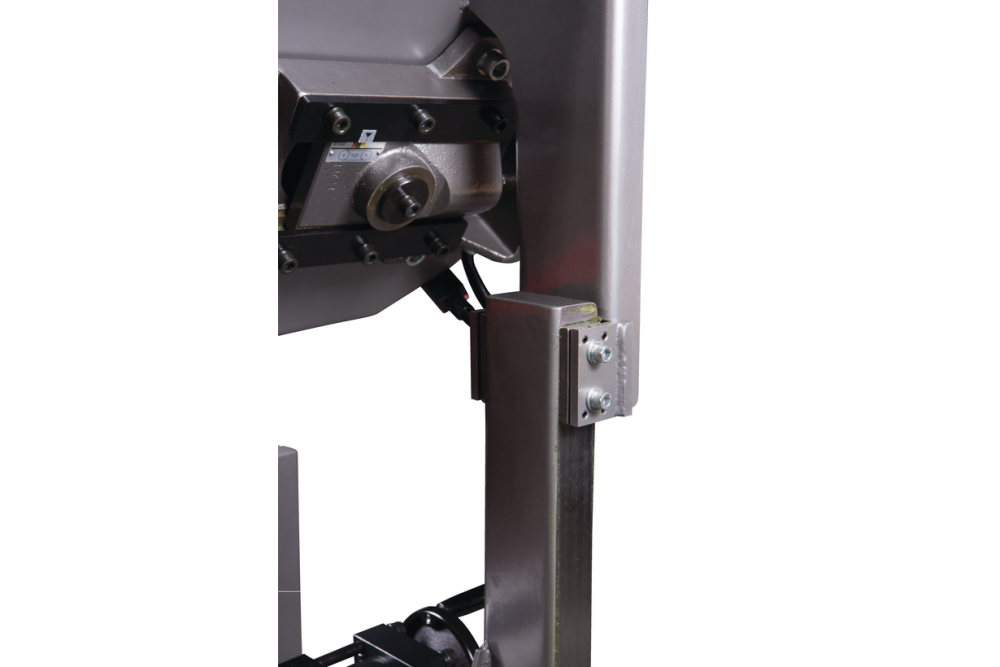

Пильная рама перемещается по двум вертикальным колоннам. Такая конструкция обеспечивает качественный распил при непрерывном режиме работы.
Гидравлическая система надежно закрепляет заготовку в тисках, а также плавно двигает пильную раму. Направляющие с подшипниками устанавливают необходимую величину прохода пилы, предотвращают ее увод, а также удерживают полотно под необходимым углом относительно обрабатываемого изделия. Это повышает точность пиления и качество работы, а также продлевает срок годности пильной ленты.

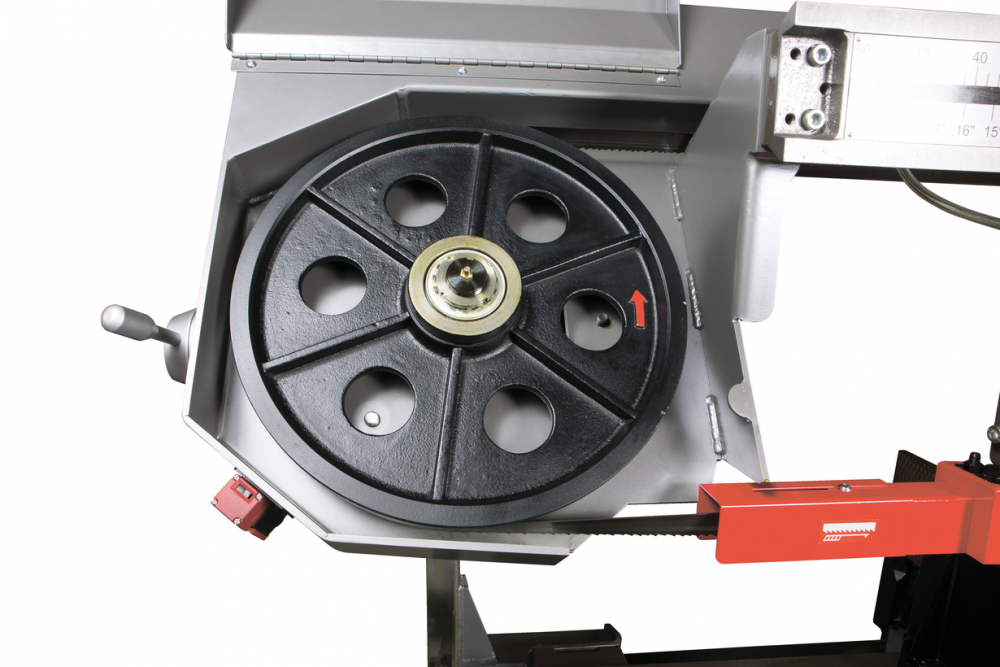

Станок имеет электрический мотор мощностью 2,2 кВт. Через редуктор и ременную передачу он плавно приводит в движение шкивы из чугуна, на которых установлена пильная лента. Имеются четыре режима скорости движения ленточного полотна – 22, 40, 58 и 84 м/мин.

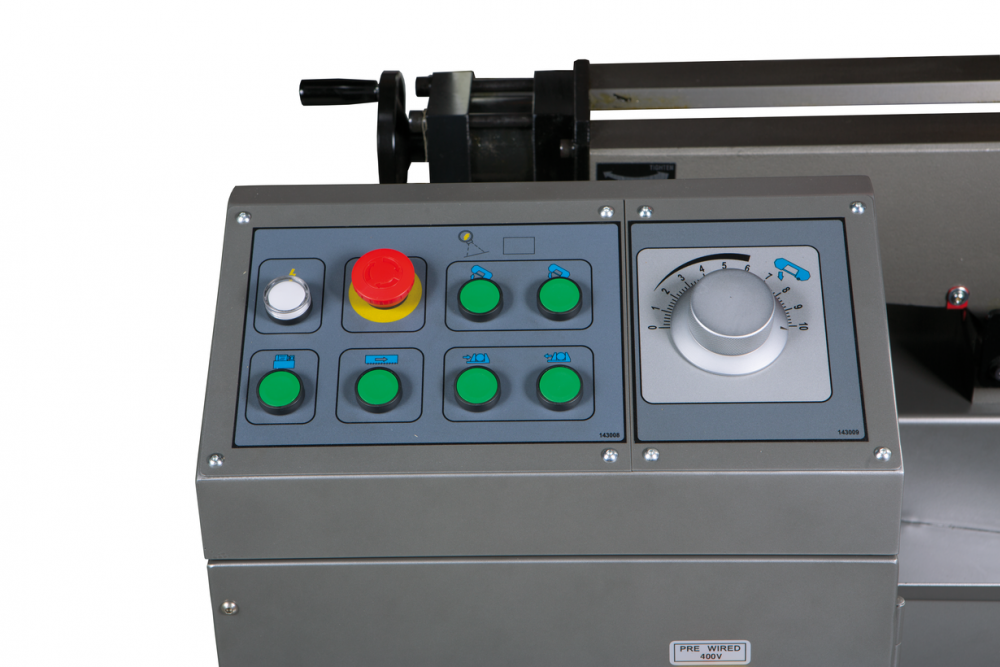

Станок оснащен пультом управления, системой безопасности и устройством подачи СОЖ в рабочую зону. Агрегат базируется на жестком и устойчивом основании.
Особенности
- Станок колонного типа
- Двухстоечная схема обеспечивает более производительное резание и равномерное усилие подачи
- Полуавтоматический, высокопроизводительный станок для резки труб, профилей и заготовок сплошного сечения из черных и цветных металлов
- Работа с полотном шириной 34 мм

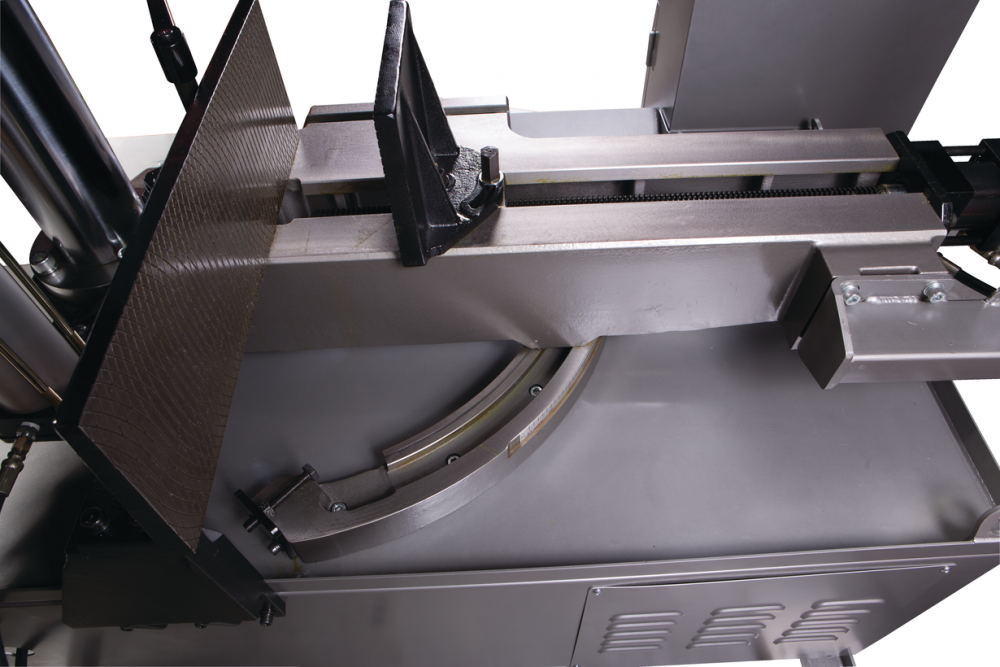

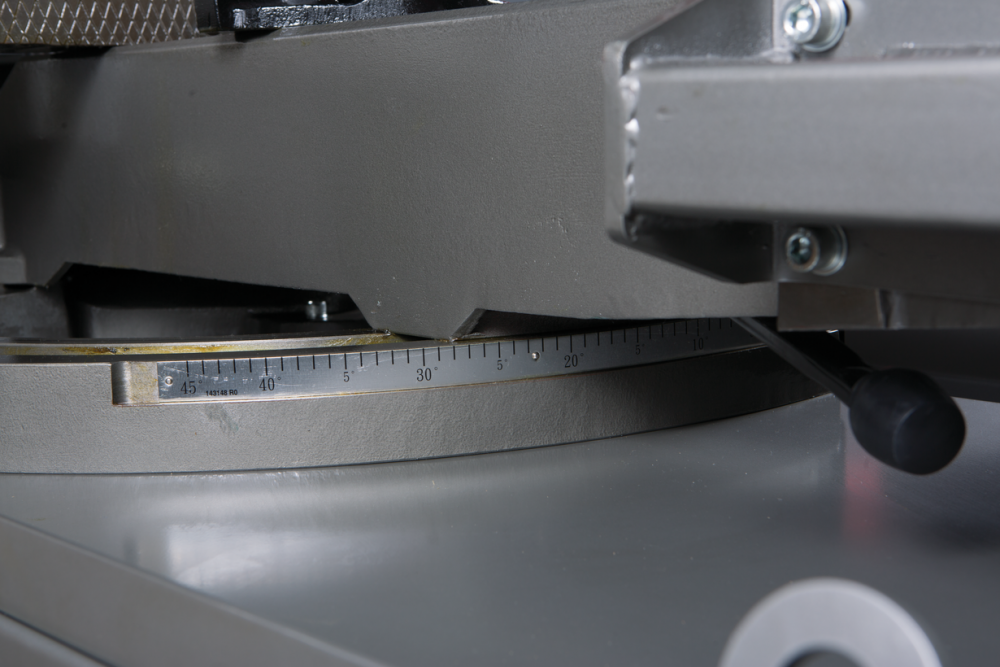

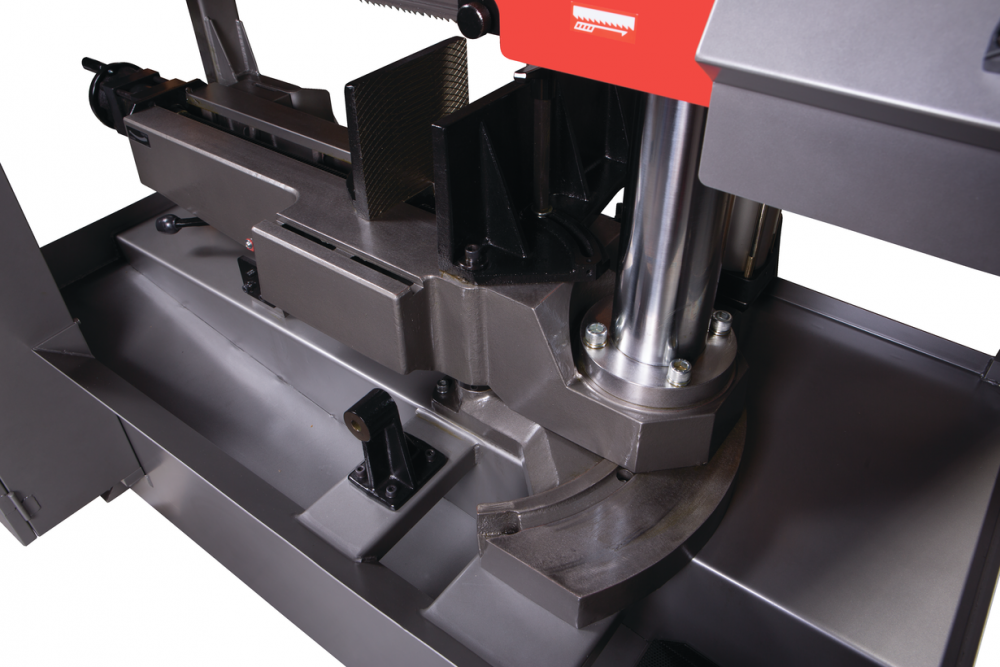

- Поворотная пильная рама станка позволяет отрезать заготовки под углом до 45°
- Мощный двигатель предназначен для работы в режиме длительной нагрузки
- Мощный редуктор для длительного срока службы
- 4-х скоростной режим движения ленточного полотна

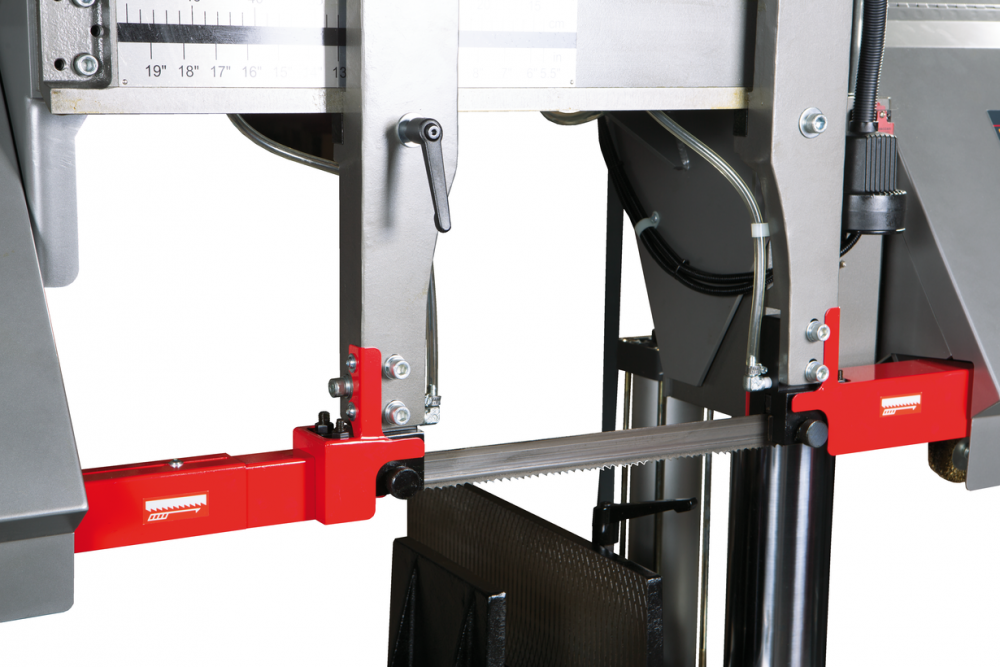

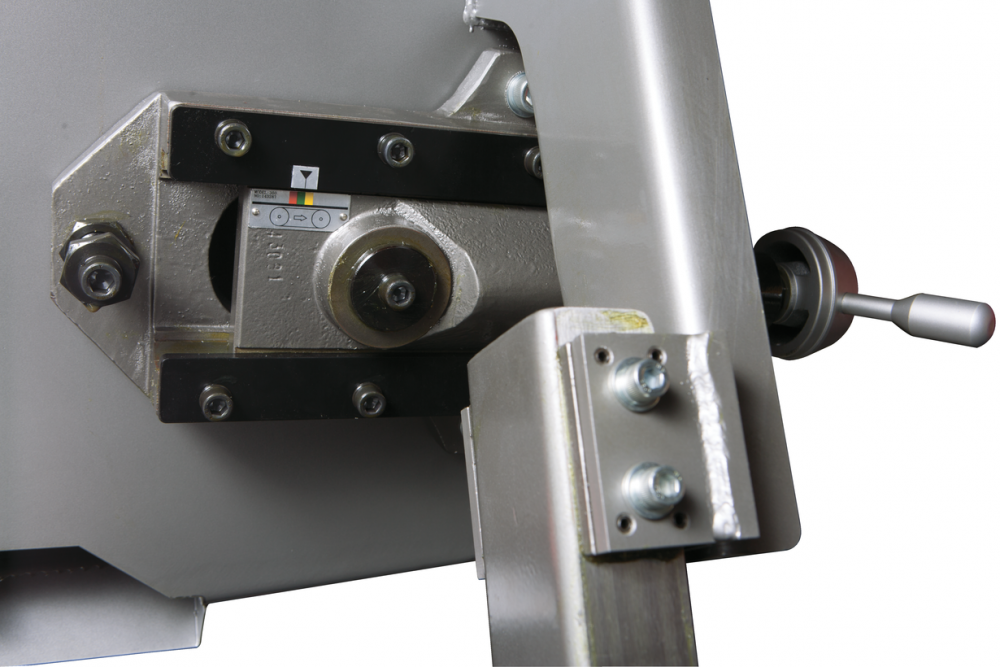

- Комбинированные подшипниковые узлы направляющих полотна
- Легкая регулировка высоты подъема рамы

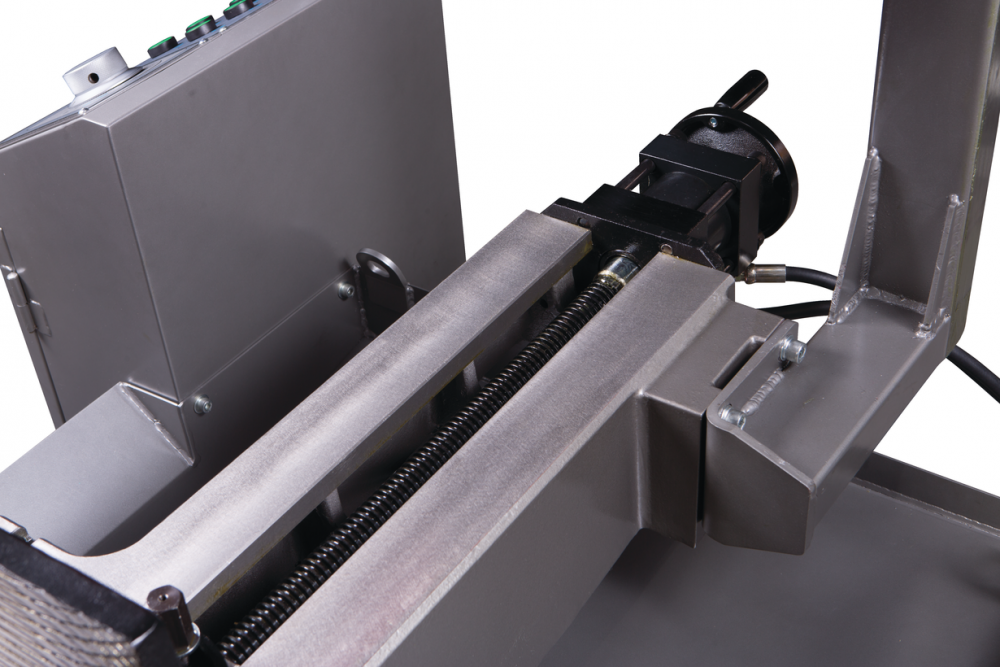

- Мощное усилие гидравлической губки тисков обеспечивает надежную фиксацию заготовки
- Легкое управление, циклические операции
- Встроенная система подачи СОЖ
- Система гидравлики
Комплектация
- Биметаллическое ленточное полотно М42 34х1,1х3950 мм, 4/6 TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема-опускания пильной рамы
- Встроенная система подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | -45°/0° |
| Макс. Ø обработки при 90º | Ø300 мм |
| Мощность двигателя, кВт | 2,2 |
| Зона обработки при 90° | Ø300 мм, □300х300 мм, □300х432 мм |
| Зона обработки при + 45° вправо | Ø300 мм, □255х255 мм, □203х300 мм |
| Размеры ленточного полотна | 34 х 1,1 х 3950 мм |
| Скорость движения полотна, м/мин | 22, 40, 58, 84 |
| Высота рабочего стола, мм | 680 |
| Объем бака СОЖ, л | 25 |
| Ширина ленточного полотна, мм | 34 |
| Длина, мм | 2100 |
| Ширина, мм | 1100 |
| Высота, мм | 1400 |
| Масса, кг | 740 |
| Длина в упаковке, см | 226 |
| Ширина в упаковке, см | 126 |
| Высота в упаковке, см | 165 |
| Масса в упаковке, кг | 800 |
Характеристики
Основные характеристики
-
Масса, кг740
-
Мощность двигателя, кВт2,2
-
Объем бака СОЖ, л25
-
Размеры станка (Д x Ш x В), мм2100 x 1100 x 1400
-
Напряжение, В400
-
Высота рабочего стола, мм680
-
Макс. Ø обработки при 90º, мм300
-
Зона обработки при 90°, ммØ300, □300х300, □300х432
-
Зона обработки при + 45°, ммØ300, □255х255, □203х300
-
Размеры ленточного полотна, мм34 х 1,1 х 3950
-
Скорость движения полотна, м/мин22, 40, 58, 84
-
Резка под углом (Диапазон поворота пильной рамы)-45°/0°
-
Ширина ленточного полотна, мм34
