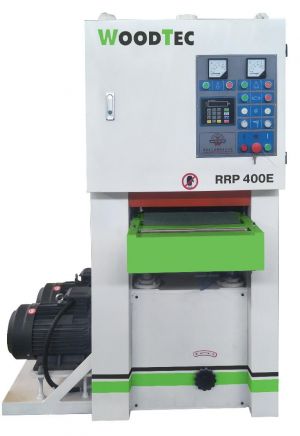

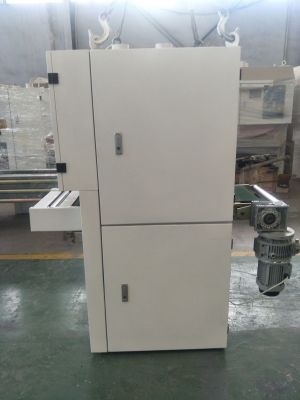

Калибровально-шлифовальный станок WoodTec RRP 400 E
Артикул: WoodTec RRP 400 E
Высокопроизводительный и надежный станок WoodTec RRP 400 E используется в деревообрабатывающем производстве для калибровки и чистовой шлифовки мебельных щитов, МДФ, ДСП, шпона.
Описание
Высокопроизводительный и надежный станок WoodTec RRP 400 E используется в деревообрабатывающем производстве для калибровки и чистовой шлифовки мебельных щитов, МДФ, ДСП, шпона.
Обработка происходит двумя устройствами:
- роликом для калибрования (R);
- комбинированным узлом (RP), состоящим из ролика и утюжка. Здесь выполняется чистовая шлифовка.
Сфера применения
Крупные и средние предприятия и цеха по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета, а также другие деревообрабатывающие производства.
Схема обработки
Конструкция станка
 |
Ролики на рабочей поверхностиСтол имеет гравитационные ролики, благодаря которым на станок можно подавать материалы большой длины. |
 |
Удобная система управленияПульт спроектирован таким образом, чтобы его мог быстро и просто освоить работник, не имеющий специальных навыков и опыта. Система имеет высокоточный (до 0,01 мм) программатор для позиционирования стола, а также функцию независимой обработки каждым шлифовальным устройством. |
 |

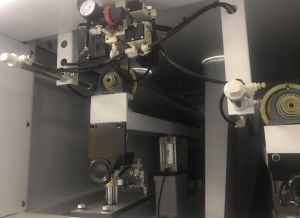

Механизм осцилляции шлифовальной лентыВыравнивает ленту на шлифовальных устройствах, что необходимо для высококачественной обработки поверхности. Концевые датчики поддерживают правильное положение ленты в течение всего процесса. |
 |

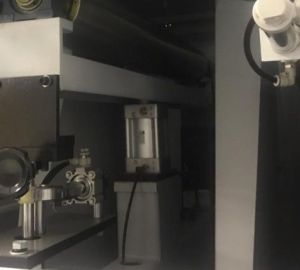

Устройство натяжения лентыНатяжение шлифовальной ленты на каждом агрегате регулируется пневматическим цилиндром. Оператор управляет данным узлом с помощью рукоятки. |
 |
Стационарная система обдуваАвтоматическое устройство выполняет две функции – очищает ленту от пыли и охлаждает зерно на обоих шлифовальных узлах. Это увеличивает ресурс станка и повышает качество обработки. |
 |

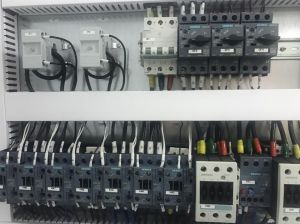

Электрические деталиСтанок оснащен высококачественными электротехническими компонентами тайваньского производства, благодаря которым станок работает бесперебойно. |
В базовой комплектации
- Обработка заготовки производится в два этапа, двумя шлифовальными узлами.
- Обдув первого и второго шлифовальных узлов.
- Позиционирование рабочего стола с помощью программатора.
- Концевые датчики для контроля осцилляции абразивной ленты.
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec FRK-6500 (4675 €) – фото
Производительность: 6500 м³/час
Мощность: 7,5 кВт
Ø входного патрубка: 300 мм
Количество пылесборных мешков: 2 шт.
Размер мешка: 600 х 800 мм
Технические характеристики
| Ширина заготовки, мм | 30 - 400 |
| Толщина заготовки, мм | 3 - 90 |
| Скорость подачи заготовки, м/мин | 6 - 30 |
| Диаметр/Твёрдость первого вала, мм/шор | 140 / сталь |
| Диаметр/Твёрдость второго вала, мм/шор | 110 / 70 |
| Скорость шлифовальной ленты 1 узла, м/сек | 20 |
| Скорость шлифовальной ленты 2 узла, м/сек | 18 |
| Мощность электродвигателя 1-го шлифовального узла, кВт | 7,5 |
| Мощность электродвигателя 2-го шлифовального узла, кВт | 5,5 |
| Размеры абразивной ленты, мм | 410 x 1600 |
| Рабочее давление воздуха в пневмосистеме, мПа | 0,6 |
| Расход воздуха в системе аспирации, м³/час | 6000 |
Габаритные размеры
| Длина, мм | 1180 |
| Ширина, мм | 1660 |
| Высота, мм | 1960 |
| Вес, кг | 1200 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,8 м |
| Ширина | 1,4 м |
| Высота | 1,8 м |
| Вес (место 1) | 1200 кг |
| Объём | 4,53 м³ |
| Общий вес | 1200 кг |
| Общий объём | 4,53 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм1180 x 1660 x 1960
-
Расход воздуха в системе аспирации, м³/ч6000
-
Рабочее давление воздуха в пневмосистеме, МПа0,6
-
Размеры абразивной ленты, мм410 x 1600
-
Мощность электродвигателя 2-го шлифовального узла, кВт5,5
-
Мощность электродвигателя 1-го шлифовального узла, кВт7,5
-
Скорость шлифовальной ленты 1 узла, м/сек20
-
Диаметр/Твёрдость второго вала (мм/шор)110 / 70
-
Диаметр/Твёрдость первого вала (мм/шор)140 / сталь
-
Толщина заготовки, мм3 - 90
-
Скорость подачи заготовки, м/мин6 - 30
-
Ширина заготовки, мм30 - 400
-
Вес, кг1200
-
Скорость шлифовальной ленты 2 узла, м/сек18
