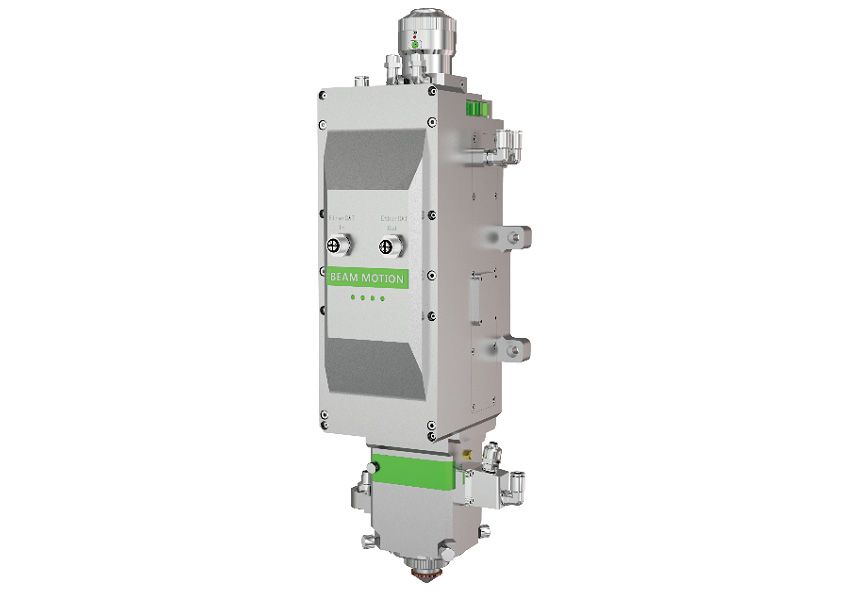

Интеллектуальная лазерная режущая головка с масштабированием RayTools BM116E EtherCAT фото 1
Интеллектуальная лазерная режущая головка с масштабированием RayTools BM116E EtherCAT фото 1

Интеллектуальная лазерная режущая головка с масштабированием RayTools BM116E EtherCAT

Артикул: BM116E EtherCAT

В корзину Узнать цену

В интеллектуальную лазерную режущую головку BM116E EtherCAT инженеры швейцарской компании RayTools внедрили сенсорную технологию мониторинга состояния в режиме реального времени. Сведения передаются по протоколу EtherCAT, который отличается высокой пропускной способностью и скоростью реакции.

Описание

  • Номинальная мощность головки – 6 кВт и 8 кВт.
  • Коллимированный луч может увеличиваться с коэффициентом от 1,2X до 4,0X.
  • Обмен данными и управление осуществляются по EtherCAT – высокопроизводительному стандарту промышленной сети, который применяется для распределенного управления в режиме реального времени.
  • Текущее состояние устройства отображается на четырехцветном светодиодном индикаторе.
  • Параметры пятна луча настраиваются автоматически.
  • Усовершенствованная конструкция оптической системы и трубопровода для плавной подачи газа.
  • Возможность постоянного визуального контроля процесса через защитное стекло.
  • Коллиматорная линза защищена верхней стеклянной крышкой.

Технические характеристики

Волоконно-оптический соединитель QBH, QD, Q+
Световой диаметр 50,8 мм

Автоматическая фокусировка

Коэффициент увеличения коллимированного луча

1,2 X ~ 4,0X
Диапазон

+15 ~ -20 мм
Точность ≤50 мкм

Защитные стекла

Верхнее Ø37*1,6 мм
Нижнее Ø37*7 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла

1,0 мм, 1,2 мм, 1,4 мм,
1,5 мм, 1,6 мм, 1,8 мм,
2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм, 6,0 мм, 7,0 мм, 7,5 мм, 8,0 мм, 8,5 мм, 9,5 мм, 10,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 7,8 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD, Q+
  • Вес, кг
    7,8
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    1,0-10,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Световой диаметр, мм
    50,8
  • Диапазон автоматической фокусировки, мм
    +15 ~ -20
  • Точность автоматической фокусировки, мкм
    ≤50
  • Размер защитного стекла коллиматорной линзы, мм
    Ø37*1,6
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Коэффициент увеличения коллимированного луча
    1,2 X ~ 4,0X
  • Мощность, кВт
    6-8
