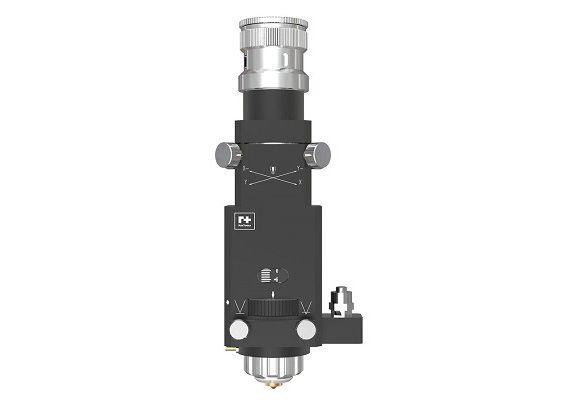

Головка для высокоточной лазерной микрорезки RayTools FM220 (замена BT220) фото 1
Головка для высокоточной лазерной микрорезки RayTools FM220 (замена BT220) фото 1

Головка для высокоточной лазерной микрорезки RayTools FM220 (замена BT220)

Артикул: FM220

В корзину Узнать цену

Лазерная головка FM220 швейцарской компании RayTools предназначена для высокоточной микролазерной резки. Используется на предприятиях, специализирующихся на производстве медицинской техники, полупроводниковой электроники, электротехнических и электронных изделий с применением керамики и в других сферах.

Описание

  • Номинальная мощность головки – 0,5 кВт.
  • Компактный дизайн и легкий вес головки позволяют значительно сэкономить рабочее пространство и увеличить производительность резки.
  • Усовершенствованная конструкция оптического модуля и системы плавной подачи воздуха повышает рабочие характеристики головки и улучшает качество готовых изделий.
  • Возможна установка распространенных типов волоконно-оптических коннекторов – QBH и QCS.
  • Специально разработанный оптический модуль устраняет сферическую аберрацию.
  • Специально разработанное сопло для микрорезки значительно повышает производительность головки.
  • Возможность наполовину уменьшить пятно луча позволяет использовать лазерную головку в производстве медицинской техники, полупроводниковой электроники, электротехнических и электронных изделий с применением керамики и в других отраслях.

Технические характеристики

Волоконно-оптический соединитель QBH, QCS
Световой диаметр 25 мм
Расстояние слежения 20 мм

Ручная фокусировка

Диапазон

10 мм
Точность ≤50 мкм

Защитное стекло (нижнее)

FL 50 мм Ø22,4*4,1 мм
FL 80/100 мм Ø27,9*4,1 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 50 мм, 80 мм, 100 мм
Сопла Одинарное
Диаметр наконечника сопла



0,3 мм, 0,5 мм, 0,8 мм, 1,0 мм, 1,5 мм, 2,0 мм


Давление вспомогательного газа ≤20 бар
Вес ~ 1,5 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QCS
  • Давление вспомогательного газа, бар
    ≤20
  • Вес, кг
    1,5
  • Диапазон ручной фокусировки, мм
    10
  • Диаметр наконечника сопла, мм
    0,3-2,0
  • Тип сопла
    Одинарное
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Фокусное расстояние, мм
    50, 80, 100
  • Световой диаметр, мм
    25
  • Размер защитного стекла фокусирующей линзы, мм
    Ø22,4*4,1 / Ø27,9*4,1
  • Точность ручной фокусировки, мкм
    ≤50
  • Расстояние слежения, мм
    20
  • Мощность, кВт
    0,5
