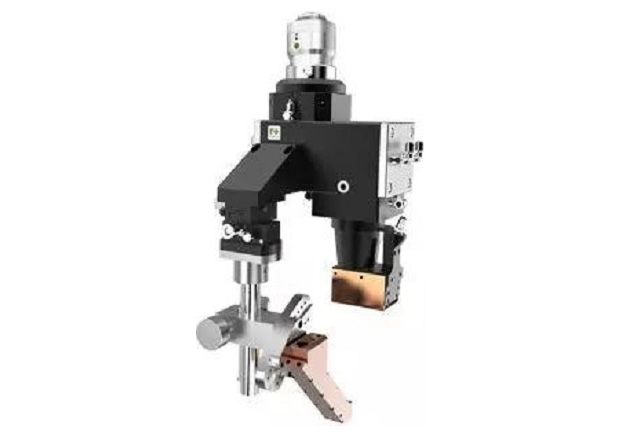

Головка для широкополосной лазерной наплавки RayTools AK390PC
Артикул: AK390PC
Мощная лазерная головка AK390PC от швейцарской компании RayTools оснащена параболической оптической системой и предназначена для широкополосной порошковой наплавки.
Описание
- Номинальная мощность – 20 кВт.
- Отражатель параболической формы выполнен из меди и имеет систему прямого водяного охлаждения. Это обеспечивает высокую мощность наплавки и надежную работу в течение долгого времени.
- Лазерная головка имеет два канала водяного охлаждения, которые продлевают срок ее службы.
- Головка совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы соединений – QBH, QD (LLK-D) и LLK-B.
- Головка способна выполнять широкополосную наплавку, благодаря механизму подачи порошка.
- В головку встроен специальный отражатель, который формирует пятно прямоугольной формы. Он работает одновременно с механизмом подачи порошка и обеспечивает высокую эффективность облицовки.
- В головку встроены отражатели разных величин, которые формируют пятна луча различных размеров.
Технические характеристики
| Волоконно-оптический соединитель | QBH, QD (LLK-D), LLK-B |
| Световой диаметр | 49,5 мм |
| Фокусное расстояние коллиматорной линзы | 75 мм, 100 мм, 150 мм, 200 мм |
| Фокусное расстояние фокусирующей линзы | 300 мм |
| Защитное стекло | Ø50*2 мм |
| Давление вспомогательного газа | ≤5 бар |
| Вес | ~7 кг |
| Размер KIS-отражателя | 10*2, 15*2, 20*2, 20*4 мм или другие размеры |
Диапазон осей
| Ось X | ±15 мм |
| Ось Y | ±15 мм |
| Ось Z | ±30 мм |
| Диапазон углов | 3˚x10 |
Характеристики
Основные характеристики
-
Тип соединителяQBH, QD (LLK-D), LLK-B
-
Диапазон углов3˚x10
-
Ось Z, мм±30
-
Ось Y, мм±15
-
Ось X, мм±15
-
Размер KIS-отражателя, мм10*2, 15*2, 20*2, 20*4 мм и др.
-
Размер защитного стекла, ммØ50*2
-
Фокусное расстояние фокусирующей линзы, мм300
-
Вес, кг7
-
Давление вспомогательного газа, бар≤5
-
Фокусное расстояние коллиматорной линзы, мм75/100/150/200
-
Световой диаметр, мм49,5
-
Мощность, кВт20
