Гидравлическая маятниковая гильотина с ЧПУ Tekton HS-8X2500 фото 1
Гидравлическая маятниковая гильотина с ЧПУ Tekton HS-8X2500 фото 1

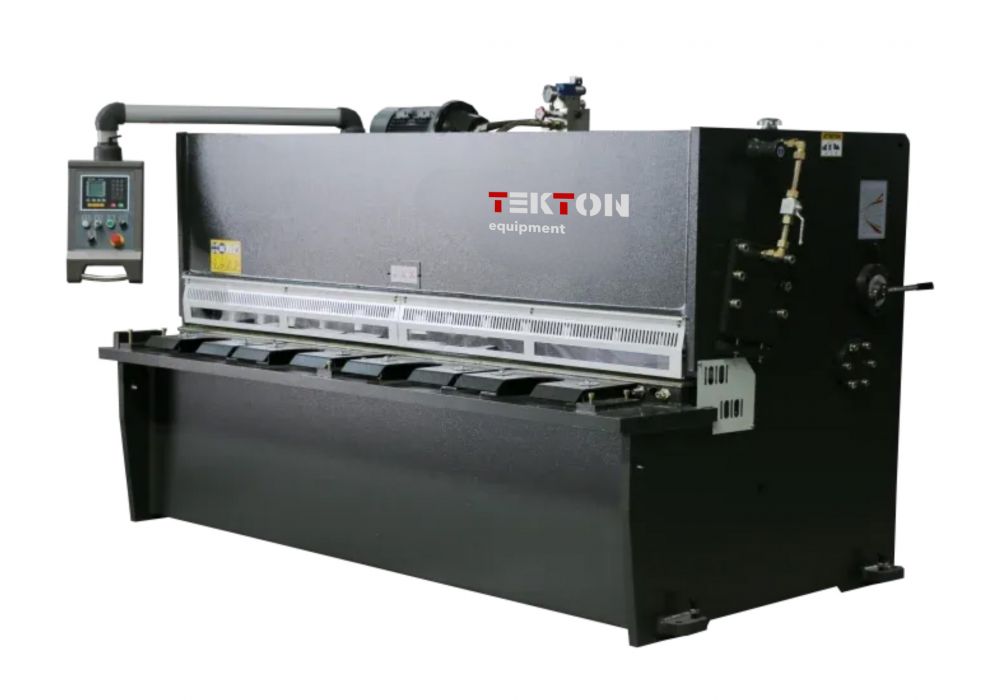

Гидравлическая маятниковая гильотина с ЧПУ Tekton HS-8X2500

Артикул: Tekton HS-8X2500

В корзину Узнать цену

Гидравлическая маятниковая гильотина Tekton HS-8X2500 эффективно и точно выполняет резку металлических листов. Станок отличается высокой скоростью работы, практичностью и долговечностью.

Описание



Маятниковая конструкция

В станке используется профессиональная маятниковая конструкция ножевой рамы и имеется устройство точной регулировки зазора между лезвиями.

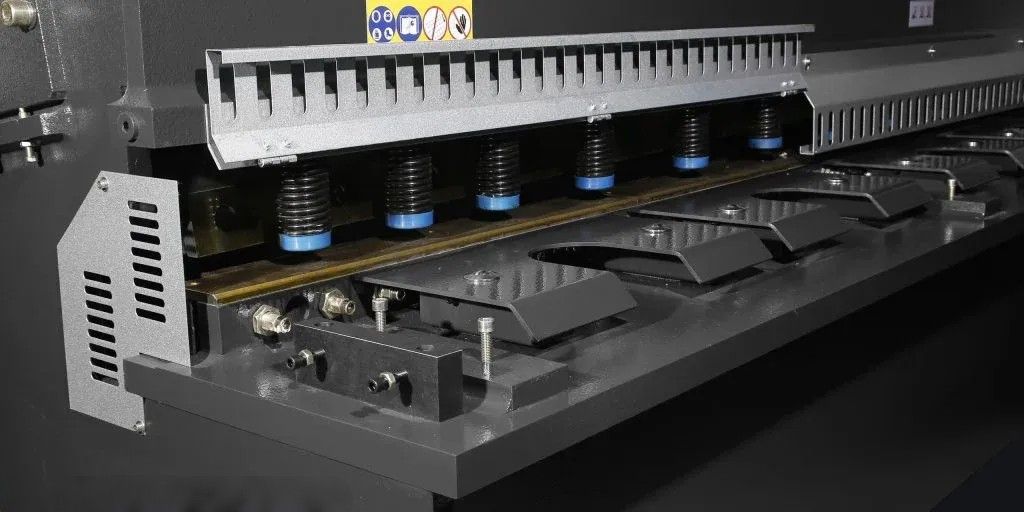

Двустороннее решетчатое ограждение

Разрезы можно увидеть через полупрозрачные двусторонние решетчатые ограждения.

Профессиональная система ЧПУ

Станок оснащается системами ЧПУ P40T.

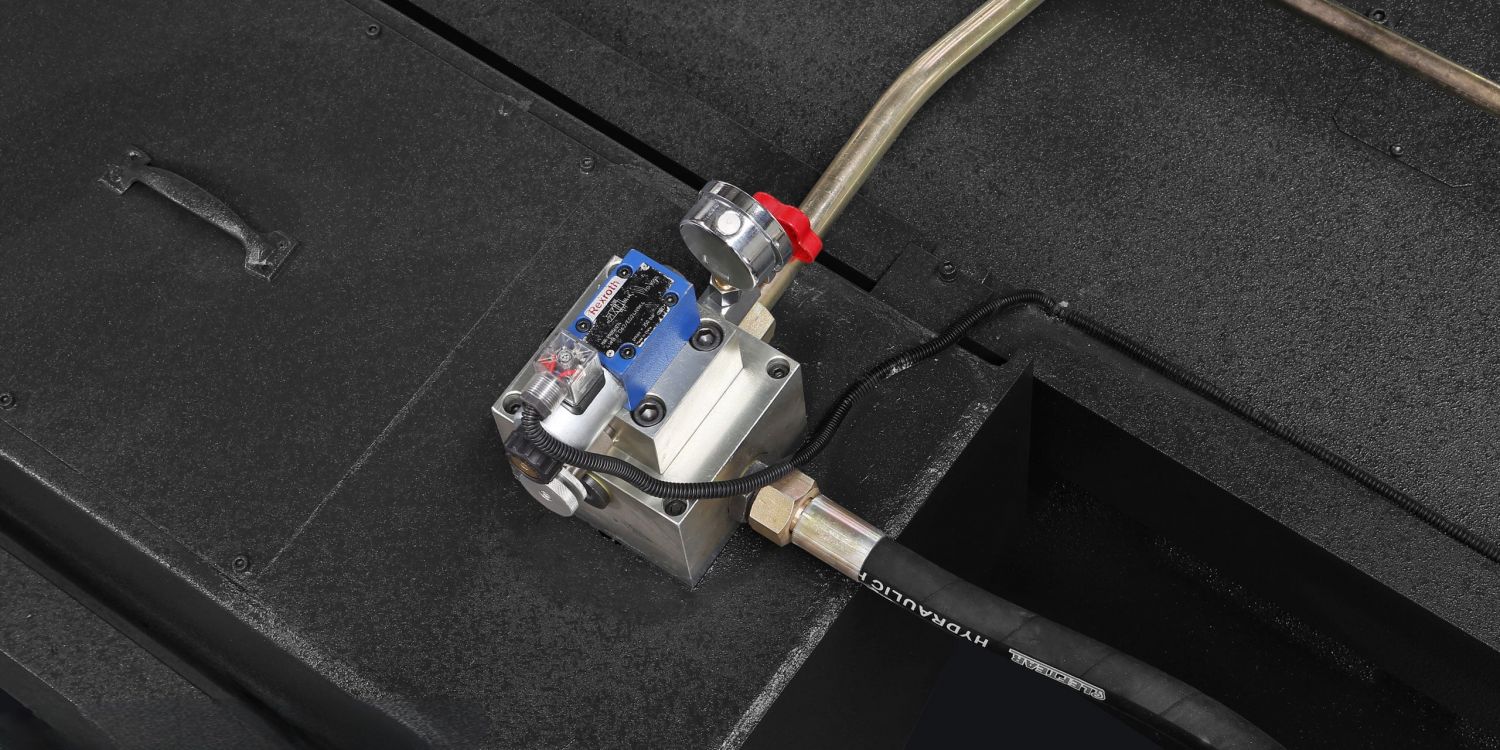

Высококачественная гидравлическая система

В ней используются двигатель Siemens, масляный насос Sunny и система гидравлических клапанов Rexroth.

Специальные опоры

Разработаны таким образом, чтобы пользователю было удобно вынимать материал. При этом шаровая опорная пластина не царапает изделие.

Высокоточная конструкция заднего хода

Благодаря использованию шарико-винтовой пары и линейной направляющей, приводимой в движение серводвигателем, позиционирование заднего хода происходит быстро и точно.

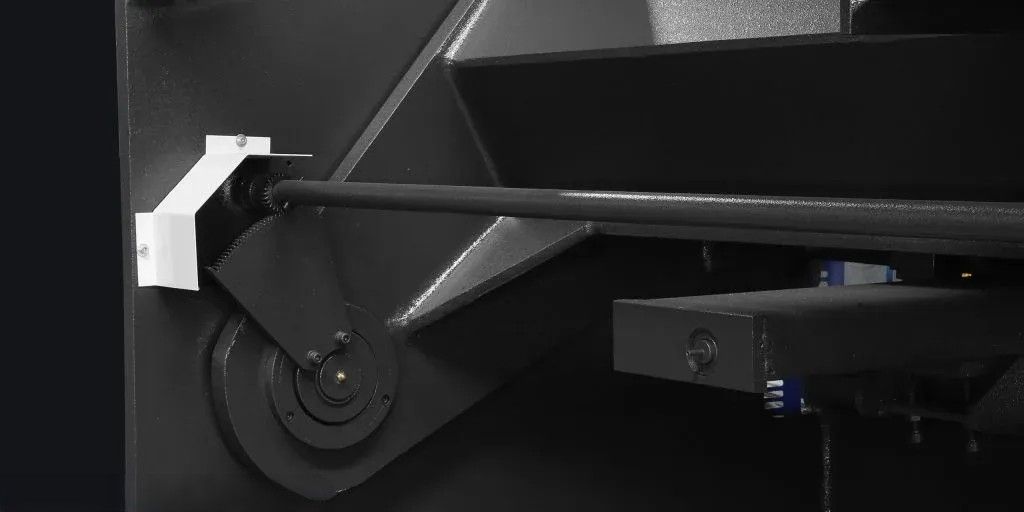

Ручная регулировка зазора между лезвиями

Зазор между лезвиями регулируется вручную с высокой точностью.

Надежное электрооборудование

Станок оснащен оригинальным электрическим оборудованием фирмы Schneider. Оно отличатся высоким качеством, стабильностью и надежностью.

Конструкция станка

Станок с высокими эксплуатационными характеристиками

Ручная регулировка зазора между лезвиями, высококачественная гидравлическая система и высокоточная конструкция заднего хода.

Профессиональная конструкция маятникового держателя инструмента: высокая прочность и отсутствие внутреннего напряжения

Держатель инструмента изготовлен путем сварки и закалки, что позволило устранить внутреннее напряжение. Он обладает высокой прочностью. Зазор между лезвиями можно регулировать вручную.

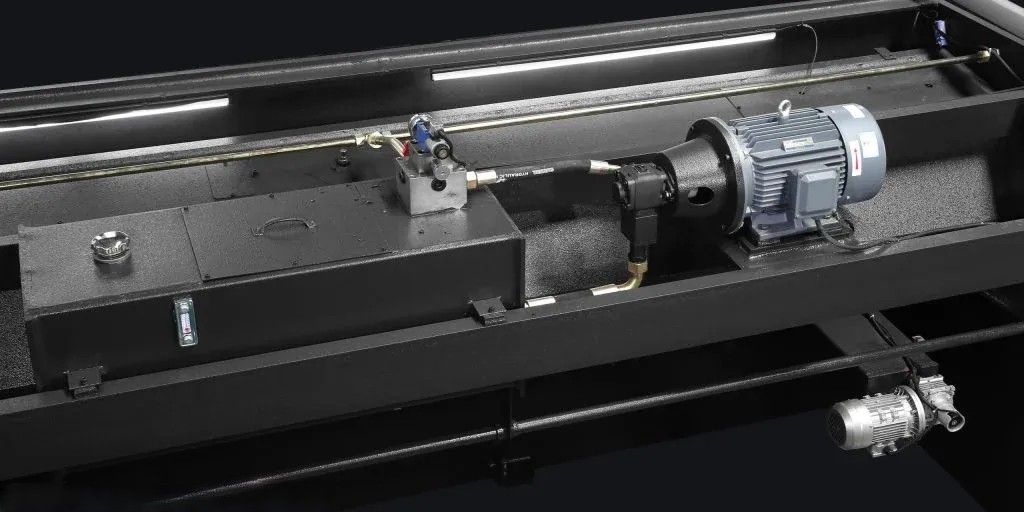

Высококачественная и долговечная гидравлическая система

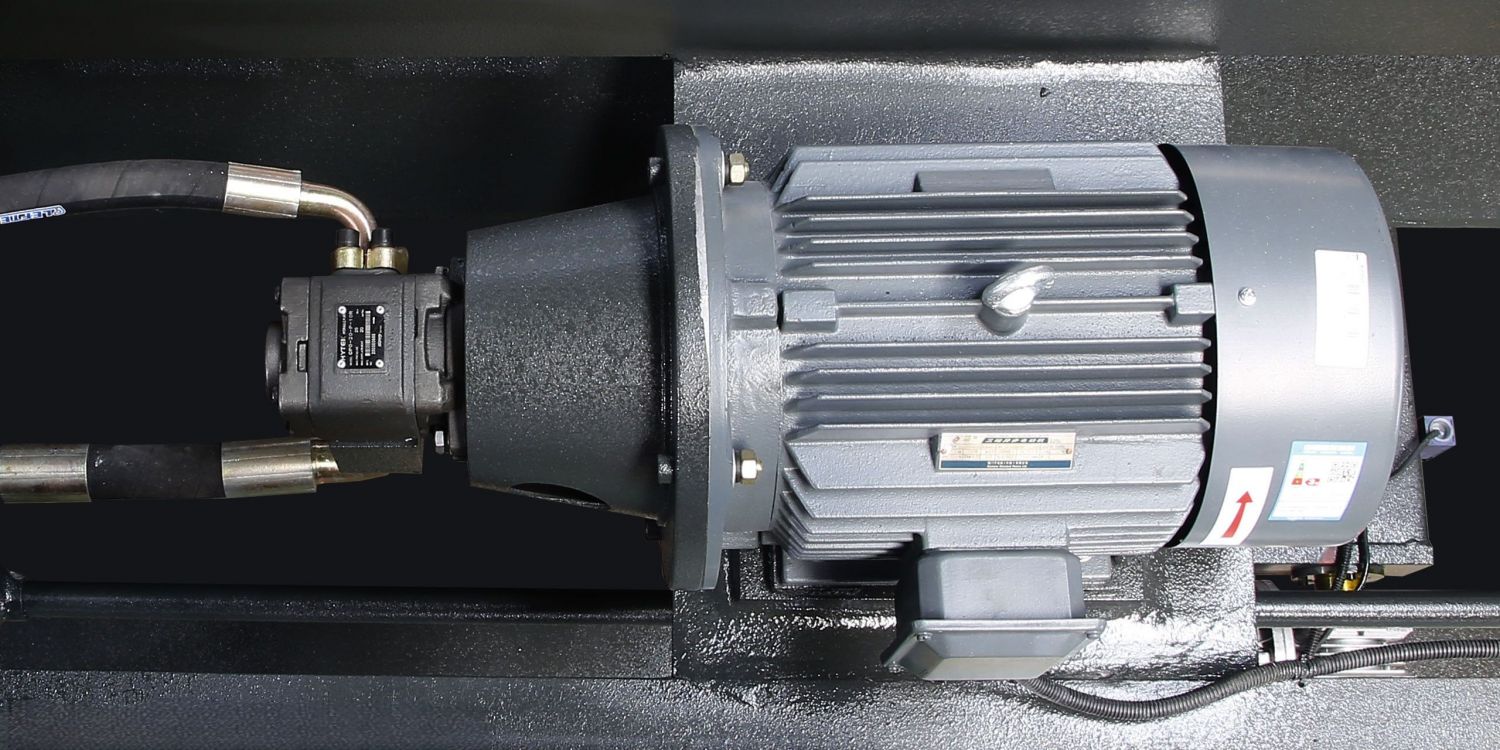

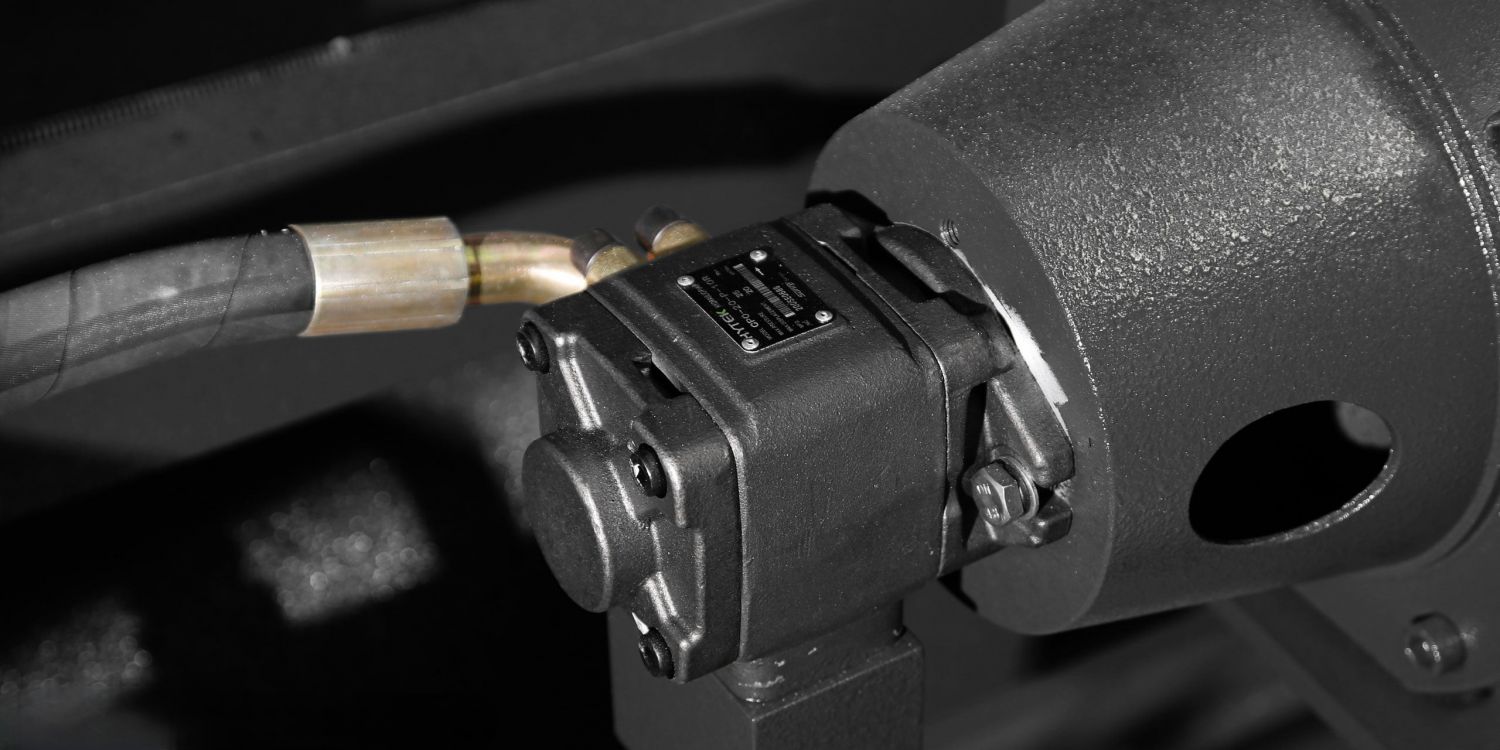

В качестве основного источника энергии используются двигатель Siemens, масляный насос Sunny и высококачественный гидравлический клапан. Все компоненты обеспечивают высокую гидравлическую мощность в течение длительного времени.

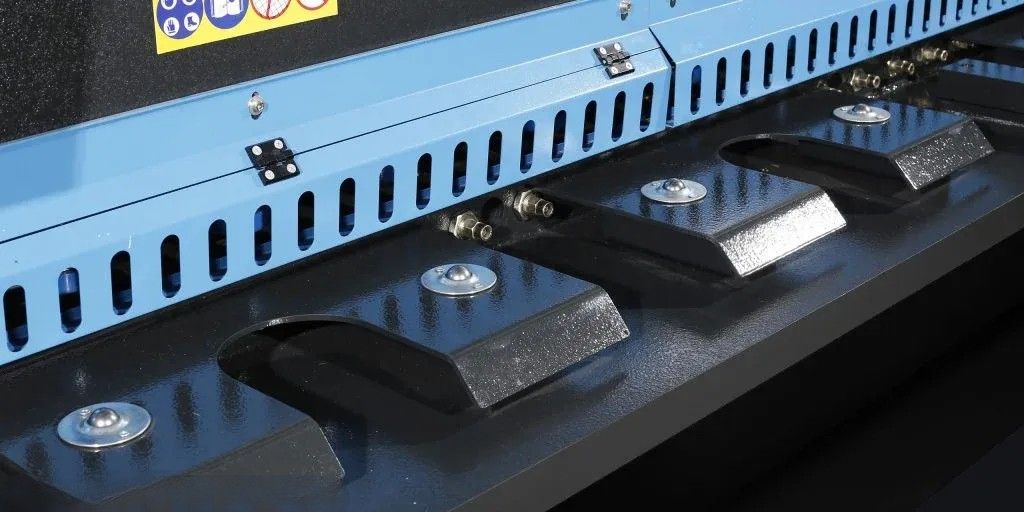

Специальная опора

Опорная стойка позволяют легко и без отклонений подавать и забирать материал. Шаровая опорная плита не царапает заготовку.

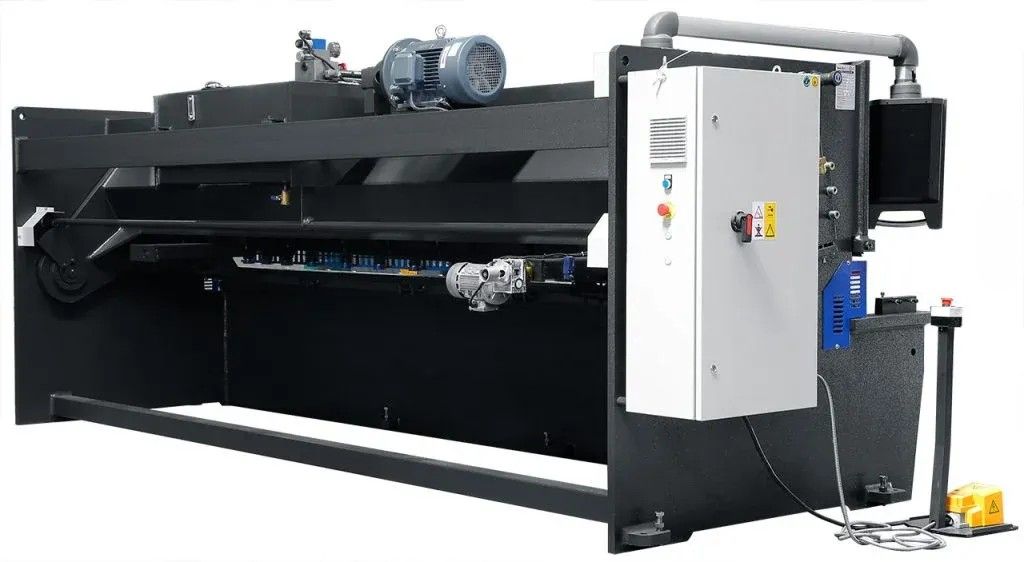

Задняя часть станка

Технические характеристики

Модель Максимальная толщина среза Предел текучести материала Длина резки Угол среза Ход заднего упора Скорость сдвига Мощность главного двигателя Д*Ш*В (мм) Вес
QC12Y-4*2500 4 мм ≤450 кН/см 2500 мм 1°30' 20~600 мм 16 раз/мин 5.5 кВт 3040*1610*1620 3800 кг
QC12Y-4*3200 4 мм ≤450 кН/см 3200 мм 1°30' 20~600 мм 14 раз/мин 5.5 кВт 3840*1610*1620 5000 кг
QC12Y-4*4000 4 мм ≤450 кН/см 4000 мм 1°30' 20~600 мм 10 раз/мин 5.5 кВт 4600*1700*1700 6500 кг
QC12Y-4*6000 4 мм ≤450 кН/см 6000 мм 1°30' 20~600 мм 8 раз/мин 7.5 кВт 6460*2100*3200 11000 кг
QC12Y-6*2500 6 мм ≤450 кН/см 2500 мм 1°30' 20~600 мм 14 раз/мин 7.5 кВт 3040*1610*1620 5000 кг
QC12Y-6*3200 6 мм ≤450 кН/см 3200 мм 1°30' 20~600 мм 12 раз/мин 7.5 кВт 3840*1610*1620 6000 кг
QC12Y-6*4000 6 мм ≤450 кН/см 4000 мм 1°30' 20~600 мм 8 раз/мин 7.5 кВт 4620*1750*1700 8200 кг
QC12Y-6*5000 6 мм ≤450 кН/см 5000 мм 1°30' 20~600 мм 6 раз/мин 11 кВт 5400*1800*1900 10500 кг
QC12Y-6*6000 6 мм ≤450 кН/см 6000 мм 1°30' 20~600 мм 5 раз/мин 11 кВт 6480*2100*2300 16500 кг
QC12Y-8*2500 8 мм ≤450 кН/см 2500 мм 1°30' 20~600 мм 10 раз/мин 11 кВт 3040*1700*1700 6000 кг
QC12Y-8*3200 8 мм ≤450 кН/см 3200 мм 1°30' 20~600 мм 8 раз/мин 11 кВт 3860*1700*1700 7200 кг
QC12Y-8*4000 8 мм ≤450 кН/см 4000 мм 1°30' 20~600 мм 8 раз/мин 11 кВт 4640*1700*1700 8800 кг
QC12Y-8*5000 8 мм ≤450 кН/см 5000 мм 1°30' 20~600 мм 8 раз/мин 11 кВт 5400*2100*2000 11500 кг
QC12Y-8*6000 8 мм ≤450 кН/см 6000 мм 1°30' 20~600 мм 8 раз/мин 11 кВт 6480*2100*2350 18000 кг
QC12Y-10*2500 10 мм ≤450 кН/см 2500 мм 2° 20~600 мм 9 раз/мин 11 кВт 3040*1700*1700 7300 кг
QC12Y-10*3200 10 мм ≤450 кН/см 3200 мм 2° 20~600 мм 9 раз/мин 11 кВт 3860*1700*1700 8000 кг
QC12Y-10*4000 10 мм ≤450 кН/см 4000 мм 2° 20~600 мм 8 раз/мин 11 кВт 4650*2100*2000 12050 кг
QC12Y-10*6000 10 мм ≤450 кН/см 6000 мм 2° 20~1000 мм 5 раз/мин 15 кВт 6500*2100*2300 24000 кг
QC12Y-12*2500 12 мм ≤450 кН/см 2500 мм 1°40' 20~600 мм 9 раз/мин 18.5 кВт 3140*2150*2000 9000 кг
QC12Y-12*3200 12 мм ≤450 кН/см 3200 мм 1°40' 20~600 мм 9 раз/мин 18.5 кВт 3880*2150*2000 10800 кг
QC12Y-12*4000 12 мм ≤450 кН/см 4000 мм 1°40' 20~1000 мм 8 раз/мин 18.5 кВт 4680*2150*2000 13000 кг
QC12Y-12*5000 12 мм ≤450 кН/см 5000 мм 2° 20~1000 мм 6 раз/мин 18.5 кВт 5900*2150*2000 16000 кг
QC12Y-12*6000 12 мм ≤450 кН/см 6000 мм 2° 20~1000 мм 5 раз/мин 18.5 кВт 6900*2600*2700 29500 кг
QC12Y-12*8000 12 мм ≤450 кН/см 8000 мм 2° 20~1000 мм 5 раз/мин 18.5 кВт 9000*3500*3500 46500 кг
QC12Y-16*2500 16 мм ≤450 кН/см 2500 мм 2°30' 20~600 мм 9 раз/мин 22 кВт 3140*2150*2000 11000 кг
QC12Y-16*3200 16 мм ≤450 кН/см 3200 мм 2°30' 20~600 мм 8 раз/мин 22 кВт 3880*2150*2000 13000 кг
QC12Y-16*4000 16 мм ≤450 кН/см 4000 мм 2°30' 20~1000 мм 8 раз/мин 22 кВт 4650*2150*2200 16300 кг
QC12Y-16*5000 16 мм ≤450 кН/см 5000 мм 2°30' 20~1000 мм 6 раз/мин 22 кВт 5900*2600*2700 20000 кг
QC12Y-16*6000 16 мм ≤450 кН/см 6000 мм 2°30' 20~1000 мм 5 раз/мин 22 кВт 6900*2700*2700 36000 кг
QC12Y-16*8000 16 мм ≤450 кН/см 8000 мм 2°30' 20~1000 мм 5 раз/мин 22 кВт 9000*3500*3500 75000 кг
QC12Y-20*2500 20 мм ≤450 кН/см 2500 мм 3° 20~1000 мм 8 раз/мин 22 кВт 3440*2300*2500 15800 кг
QC12Y-20*3200 20 мм ≤450 кН/см 3200 мм 3° 20~1000 мм 8 раз/мин 22 кВт 4150*2350*2700 18500 кг
QC12Y-20*4000 20 мм ≤450 кН/см 4000 мм 3° 20~1000 мм 5 раз/мин 22 кВт 4850*2600*2700 21500 кг
QC12Y-20*6000 20 мм ≤450 кН/см 6000 мм 3° 20~1000 мм 4 раз/мин 30 кВт 6700*3000*3000 47000 кг
QC12Y-25*2500 25 мм ≤450 кН/см 2500 мм 3° 20~1000 мм 8 раз/мин 37 кВт 3200*2700*2900 19000 кг
QC12Y-25*3200 25 мм ≤450 кН/см 3200 мм 3° 20~1000 мм 5 раз/мин 37 кВт 4200*2700*2900 23000 кг
QC12Y-30*2500 30 мм ≤450 кН/см 2500 мм 3° 20~1000 мм 4 раз/мин 37 кВт 3300*2900*3000 23500 кг
QC12Y-30*3200 30 мм ≤450 кН/см 3200 мм 3°30' 20~1000 мм 4 раз/мин 40 кВт 4200*2900*3200 26000 кг
QC12Y-40*2500 40 мм ≤450 кН/см 2500 мм 4° 20~1000 мм 3 раз/мин 55 кВт 3200*3300*3000 38000 кг
QC12Y-40*3200 40 мм ≤450 кН/см 2500 мм 4° 1000 мм 3 раз/мин 55 кВт 4300*3300*3200 49000 кг

Комплектующие

  Модели Производители Примечания
Система ЧПУ ● E21s
● E200P
● DAC310		 Delem
ESTUN
Гидравлическая система ● Главный клапан Rexroth
Задний упор ● Мотор-редуктор переменного тока
● Серводвигатель		 LZK
Масляный насос ● Одноступенчатый масляный насос Sunny
Активная энергосистема ● Двигатель переменного тока Siemens
NW
Передняя опора ● Специальная опора LZK
Система безопасности ● Заднее ограждение + защита заднего светового занавеса LZK
Задняя опора ● Пневматическая опора LZK
Зазор между лезвиями ● Ручная регулировка
● Регулировка системой ЧПУ		 LZK
Электрооборудование ● Реле Schneider Schneider Защита от сбоя питания при открывании двери
Педаль управления ● Вертикальный переключатель Kaikun (Южная Корея) Kaikun
Глубокий зев ● Опционально LZK
Теплоотвод ● Радиатор гидравлического масла LZK

Характеристики

Основные характеристики

  • Мощность двигателя, кВт
    5,5-55
  • Вес, кг
    3800-49000
  • Максимальная толщина среза, мм
    4-40
  • Предел текучести материала, кН/см
    ≤450
  • Длина резки, мм
    2500-8000
  • Угол среза
    1°30'-4°
  • Ход заднего упора, мм
    20-1000
