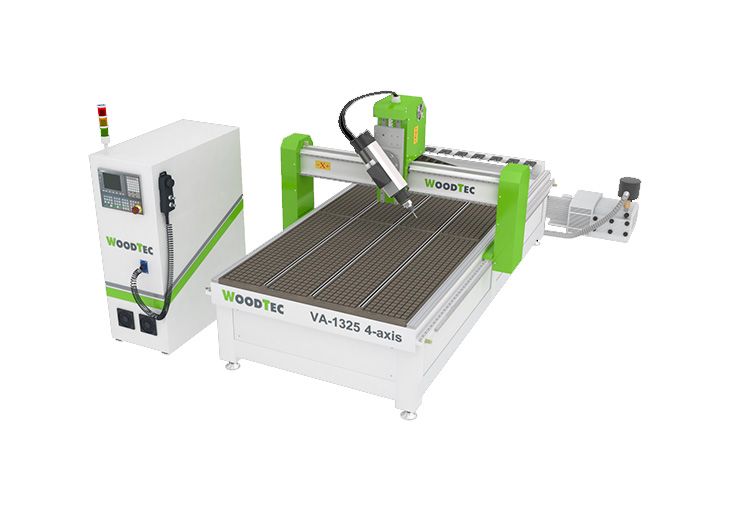

Фрезерно-гравировальный станок с ЧПУ WoodTec VA 1325 4-axis

Артикул: VA 1325 4-axis

В корзину Узнать цену

Станок WoodTec VA 1325 4-axis быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Описание

Станок WoodTec VA 1325 4-axis быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Обрабатываемые материалы

  • Дерево
  • ДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло и оргстекло
  • Модельный пластик
  • Цветной металл

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия
    - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины

Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы



Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации.

Жесткие линейные направляющие

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Это обеспечивает высокое качество производства сложных предметов.

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

Редуктор планетарного типа

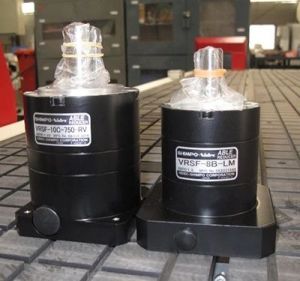

На оси A установлен планетарный редуктор японской фирмы Nidec-Shimpo.

В отличие от классической ременной передачи, редуктор обеспечивает большую удельную мощность и более высокий КПД. Устройство имеет компактную и легкую конструкцию, при этом практически не требует техобслуживания.

Рабочий стол с Т-образными пазами

Алюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт и производительностью 160 м³/час, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами.

Мощный электрошпиндель

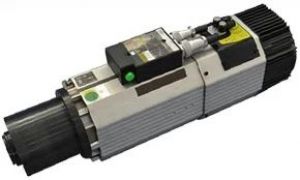

Станок оснащен электрошпинделем с воздушным охлаждением компании HQD (Китай). Высокая мощность (9000 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

8-позиционная автоматическая система смены инструмента

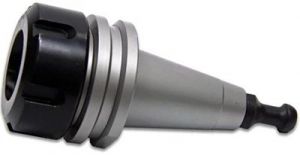

Станок имеет надежный линейный магазин на 8 режущих инструментов, которые устанавливаются на патроны ISO 30.

Японские сервоприводы

На осях X, Y и Z установлены серводвигатели от компании Yaskawa. Они энергоэффективны, работают бесперебойно и потребляют оптимальную мощность. Датчик позиции, функция быстрой подстройки и 32-разрядный RISC-процессор предотвращают появление ошибок, обеспечивают высокую скорость и точность работы.

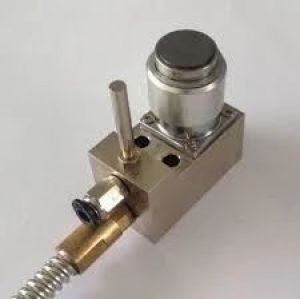

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

Многофункциональная система управления

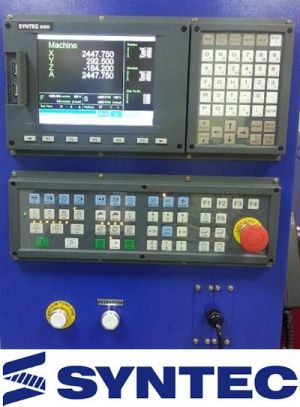

Станок оснащен системой управления Syntec (Тайвань) – доступной, качественной и надежной среди существующих на рынке. Понятный интерфейс, простота в настройке, возможности трехмерной обработки, а также создания и правки программ прямо у станка, функция LookAhead – все это обеспечивает высокую эффективность станка и качество изделий. К системе можно подключить внешние носители и локальную сеть через порты USB и Ethernet.

Аспиратор и пылеуловитель

Стандартная комплектация станка включает защитный аспирационный кожух. К нему подключается пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (воздушное охлаждение) 1 9 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1
3 Шкаф с электрокомпонентами станка 1
4 Стойка управления станком SYNTEC 1 6 MB
5 Датчик измерения и калибровки инструмента 1 Стационарный, автоматический
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1 Роторно-пластинчатый вакуумный насос 5,5 кВт (160 м³/час)
7 Электродвигатели осевого перемещения 5 Серводвигатели Yaskawa
8 Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) 3


9 Передача при помощи косозубых реек по осям Y, X (комплект) 2
10 Необслуживаемый планетарный редуктор «SHIMPO-NIDEC» (Япония) по оси A 1
11 Шарико-винтовая передача по оси Z 1
12 Набор патронов для автоматической смены инструментов (комплект) 1 ISO30
13 Набор фрез для обработки дерева / МДФ / ДСП 1
14 Набор цанг, фиксация гайкой (комплект) 1 ER32
15 Набор гаечных ключей для обслуживания станка 1
16 Струбцина для механического крепления деталей (комплект) 1
17 Ящик с ЗИП 1
18 Аспирационный кожух на шпиндель 1
19 Программное обеспечение 1 на русском языке
20 Руководство пользователя 1 на русском языке

Запчасти

Артикул Фото Наименование Описание Цена
ВТ222898 Датчик калибровки длины инструмента на станках серии VA Выполняет коррекцию длины инструмента, которая заключается в переносе базовой точки на кромку фрезы. $250
ВТ237971 Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. $375
ВТ237972 Фильтр для роторно-пластинчатого вакуумного насоса Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. $50
ВТ237973 Линейный подшипник ABBA 20 мм BRC20R0 Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. $90
ВТ237974 Вилочный держатель для патрона ISO30 Используется на станках с линейной автоматической системой смены инструмента. $40
ВТ237976 Провод пульта B57 Предназначен для коммутации станка с пультом управления, который облегчает работу оператора. С помощью пульта можно скорректировать положение оси, включить или выключить шпиндель или иное устройство, изменить скорость подачи и т.д. $98
ВТ237977 Индуктивный концевой датчик PA12-F4 Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. $21
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Удаляет пыль и грязь с рабочего стола. $75

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 1300 х 2500
Перемещение шпинделя по оси Z, мм 400
Система смены инструмента Автоматическая
Тип магазина Линейный
Количество мест в магазине 8
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с T-пазами крепления 4 зоны, вакуумный насос 5,5 кВт (160 м³/час)
Тип электродвигателей перемещения Серводвигатели
Скорость рабочего хода, м/мин 0 – 20
Скорость холостого хода, м/мин 0 – 50
Частота вращения шпинделя, об/мин 0 – 18 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя Воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 30

Габаритные размеры (в упаковке)

Длина, мм 3580
Ширина, мм 1650
Высота, мм 1650
Вес, кг 2500

Транспортные данные

Количество мест 1
Место: 1
Длина 3,58 м
Ширина 1,65 м
Высота 1,65 м
Вес (место 1) 2500 кг
Объём 9,75 м³
Общий вес 2500 кг
Общий объём 9,75 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 18 000
  • Скорость рабочего хода, м/мин
    0 – 20
  • Скорость холостого хода, м/мин
    0 – 50
  • Мощность шпинделя, кВт
    9
  • Тип охлаждения шпинделя
    Воздушное
  • Тип цанги
    ER32
  • Посадочный диаметр инструмента (наибольший), мм
    20
  • Частота тока, Гц
    50
  • Тип магазина
    Линейный
  • Тип рабочего стола
    Вакуумный и механический с T-пазами крепления 4 зоны, вакуумный насос 5,5 кВт (160 м³/час)
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Размеры станка (Д x Ш x В), мм
    3580 x 1650 x 1650
  • Напряжение, В
    380
  • Мощность, кВт
    30
  • Тип двигателя
    Серводвигатели
  • Вес, кг
    2500
  • Размер обработки, мм
    1300 х 2500 x 400
  • Система смены инструмента
    Автоматическая
  • Тип передачи по оси Z
    ШВП
  • Количество мест в магазине, шт.
    8
