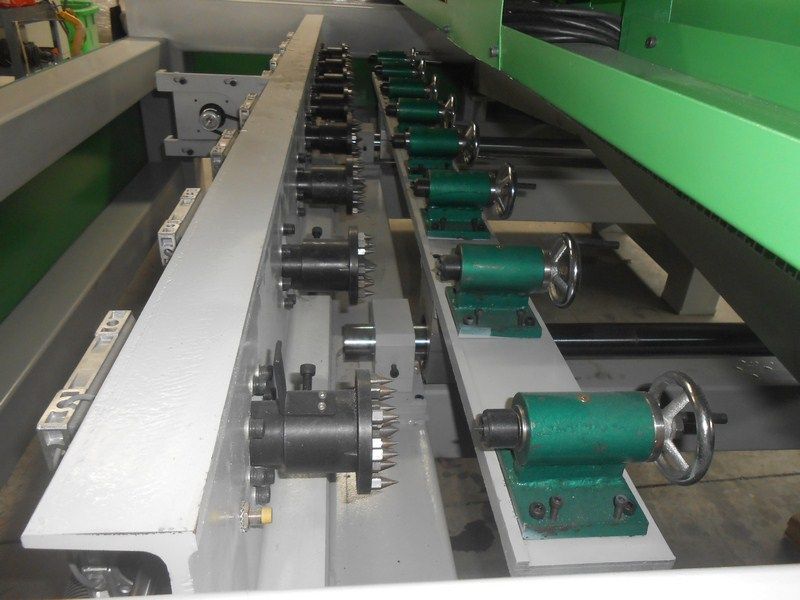

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 фото 1
Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 фото 9Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 фото 1Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 фото 2Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 фото 3

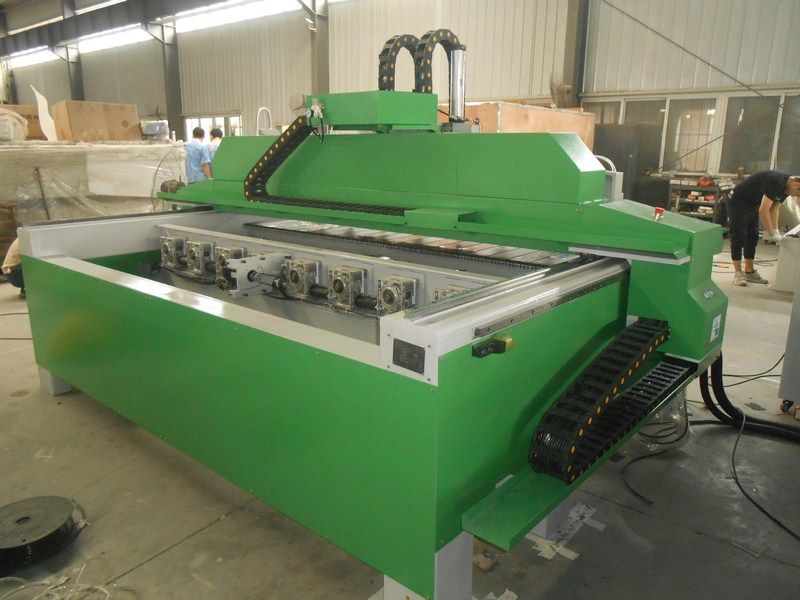

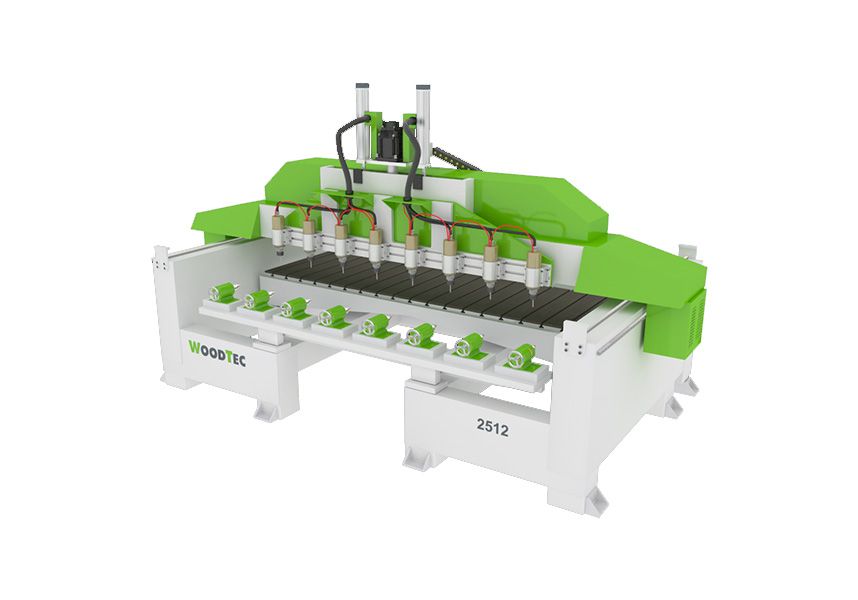

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8

Артикул: T-2512x8

В корзину Узнать цену

WoodTec T-2512x8 – эффективная и высококачественная машина для серийного элементов круглого сечения для мебели, лестниц и декоративных изделий.

Описание

WoodTec T-2512x8 – эффективная и высококачественная машина для серийного элементов круглого сечения для мебели, лестниц и декоративных изделий.

Обрабатываемые материалы

Различные породы древесины, в том числе твердые – дуб, бук, ясень и другие.

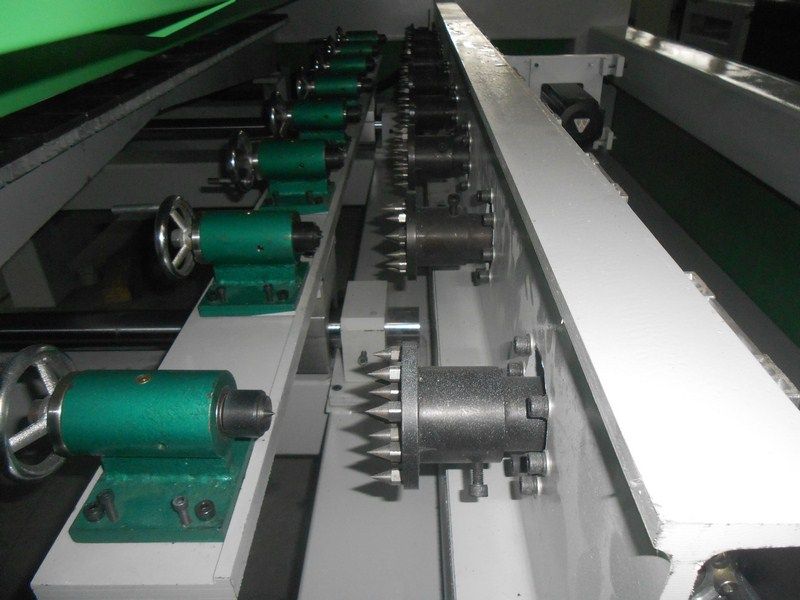

Схема обработки

Примеры получаемых изделий

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации.

Жесткие линейные направляющие

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

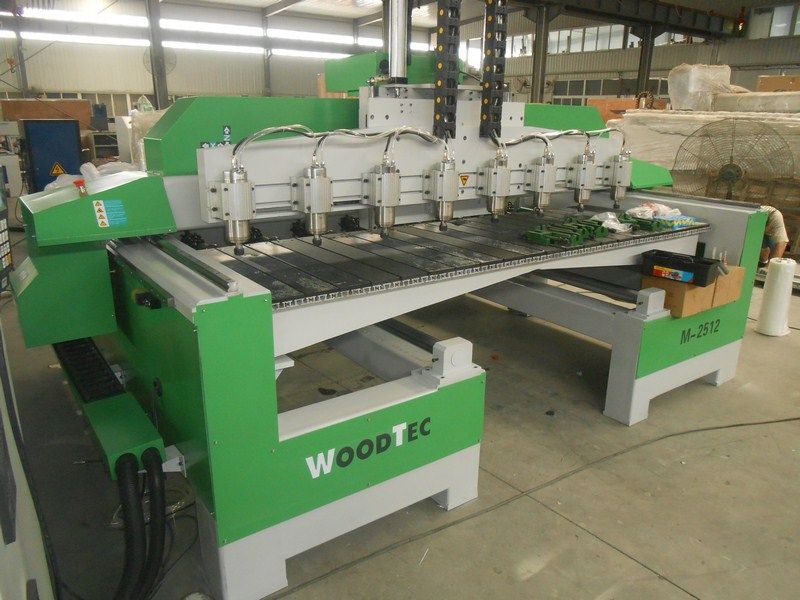

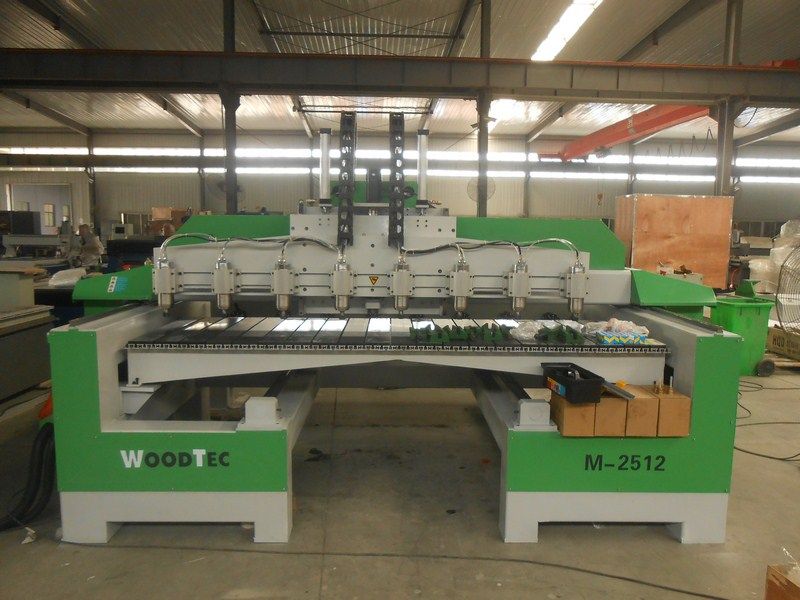

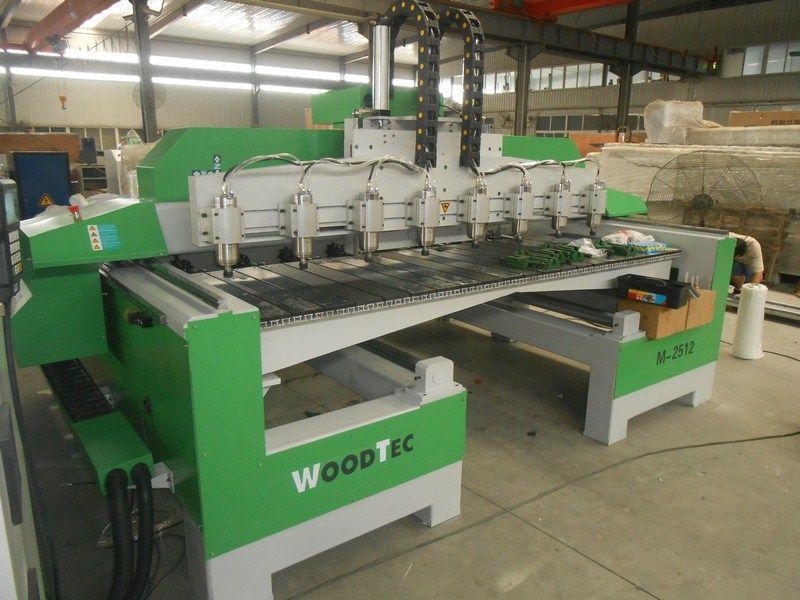

Мощный электрошпиндель

Станок оснащен 8 электрошпинделями компании HQD (Китай), в которых внедрены последние технологические достижения. Высокая мощность (2200 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

Сервогибридные двигатели с энкодерами

Сервогибридные двигатели от компании Leadshine (Китай) имеют высокий крутящий момент, что ускоряет обработку изделий в режиме пиковых нагрузок. Энкодеры предотвращают возникновение ошибок и останавливают станок в случае аварии или превышения допустимой нагрузки.

Современный и эргономичный ЧПУ-контроллер

Пульт Rich AUTO A18 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку.

Собственное ПО от производителя

Многофункциональная и эффективная компьютерная программа для четырехосевой обработки разработана специалистами компании WoodTec. Обработка на столе осуществляется любым CAD/CAM-редактором.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (водяное охлаждение) 8 2,2 кВт 24 000 об/мин

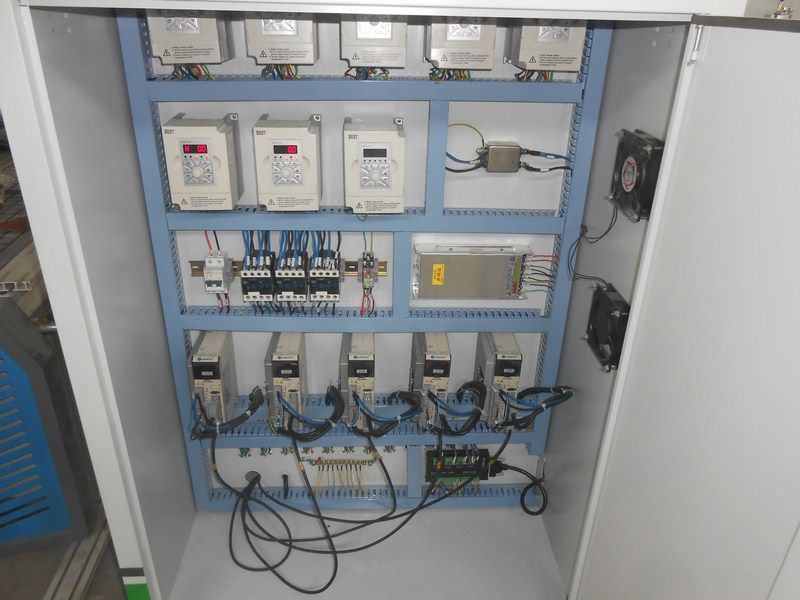

2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 4
3 Ручной пульт управления станком Rich Auto 1 A18 version
4 Накладной стол с Т-пазами, для фиксации заготовок струбцинами 1
5 Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine 8
6 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3
7 Шарико-винтовая передача по осям Z 1
8 Передача при помощи косозубых реек по осям Y, X (комплект) 1
9 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
10 Набор цанг, фиксация гайкой (комплект) 1 ER20
11 Набор гаечных ключей для смены инструмента 1
12 Ящик с ЗИП 1
13 Программное обеспечение 1 на русском языке
14 Руководство пользователя 1 на русском языке

Технические характеристики

Диаметр обработки, мм до 250
Длина обработки,мм до 1200
Длина обработки на рабочем столе (работа по плоскости), мм до 800
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по осям Z ШВП
Тип передачи по оси Y, X Косозубая рейка
Тип электродвигателей перемещения Шаговые с энкодерами
Скорость рабочего хода, м/мин 0 - 10
Скорость холостого хода, м/мин 0 - 20
Частота вращения шпинделя, об/мин 0 - 24 000
Мощность шпинделя, кВт 2,2
Тип охлаждения шпинделя водяное
Тип цанги ER20
Посадочный диаметр инструмента, наибольший, мм 12
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 24

Габаритные размеры

Длина, мм 3650
Ширина, мм 2300
Высота, мм 2000
Вес, кг 2500

Транспортные данные

Количество мест 1
Место: 1
Длина 3,65 м
Ширина 2,3 м
Высота 2 м
Вес (место 1) 2500 кг
Объём 16,8 м³
Общий вес 2500 кг
Общий объём 16,8 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Тип цанги
    ER20
  • Посадочный диаметр инструмента (наибольший), мм
    12
  • Частота тока, Гц
    50
  • Максимальный диаметр обработки, мм
    250
  • Максимальная длина обработки, мм
    1200
  • Длина обработки на рабочем столе (работа по плоскости), мм
    800
  • Тип охлаждения шпинделя
    водяное
  • Мощность шпинделя, кВт
    2,2
  • Размеры станка (Д x Ш x В), мм
    3650 x 2300 x 2000
  • Напряжение, В
    380
  • Мощность, кВт
    24
  • Тип двигателя
    Шаговые с энкодерами
  • Вес, кг
    2500
  • Система смены инструмента
    Ручная (цанговый, фиксация гайкой)
  • Тип передачи по оси Z
    ШВП
  • Тип передачи по оси X и Y
    Косозубая рейка
  • Скорость рабочего хода, м/мин
    0 – 10
  • Скорость холостого хода, м/мин
    0 – 20
