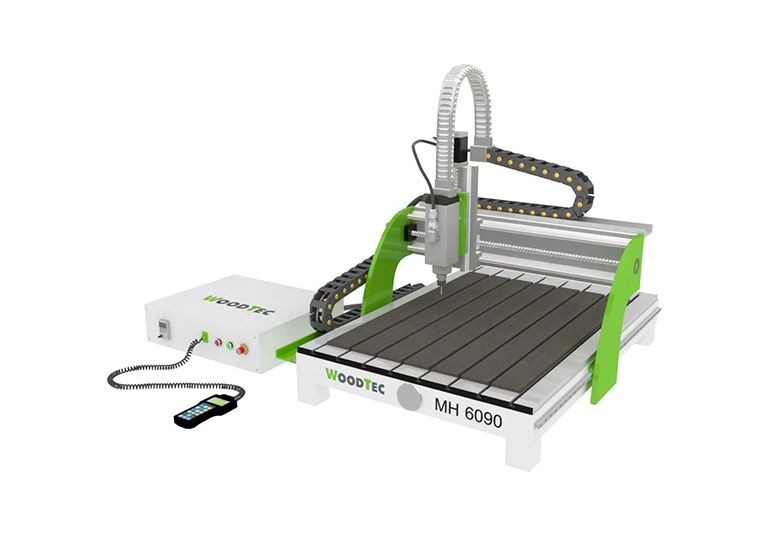

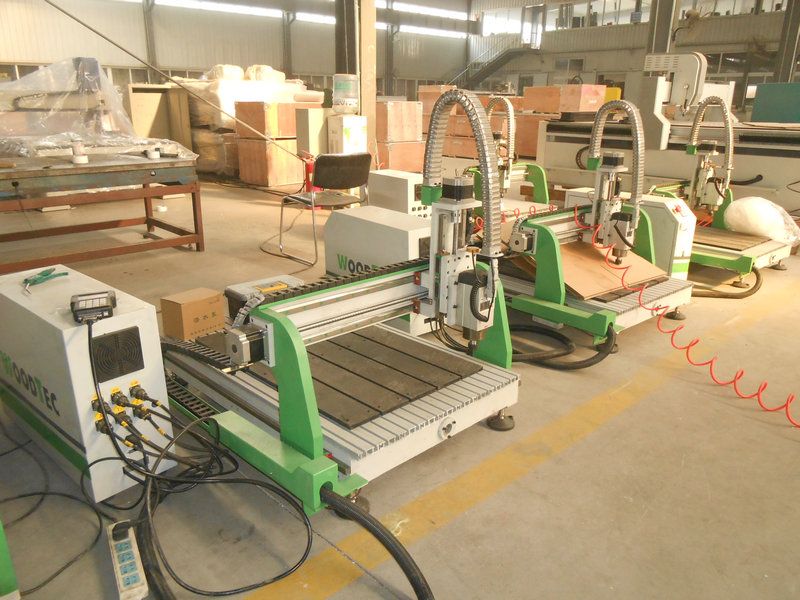

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090
Артикул: MH 6090
Станок WoodTec MH 6090 надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Описание
Станок WoodTec MH 6090 надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Обрабатываемые материалы
- Дерево
- ДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
- Цветной металл
Схема обработки
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
 |
Фасады
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |

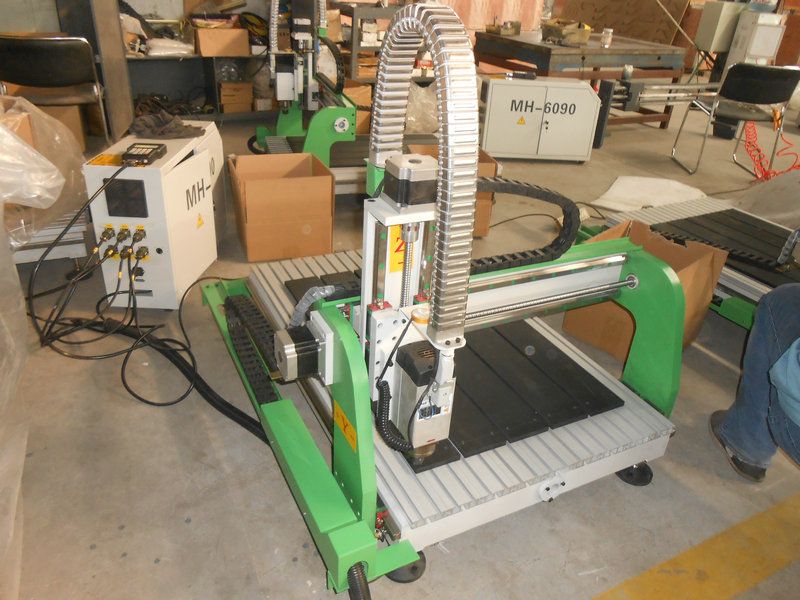

Конструкция станка
 |

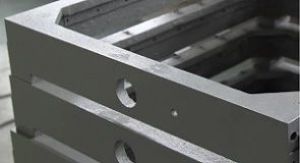

Литой каркасИзготовлен из чугуна высокого качества. Проходит обработку, которая снимает внутренние напряжения. Таким образом, станок гарантированно работает с высокой точностью. |
 |

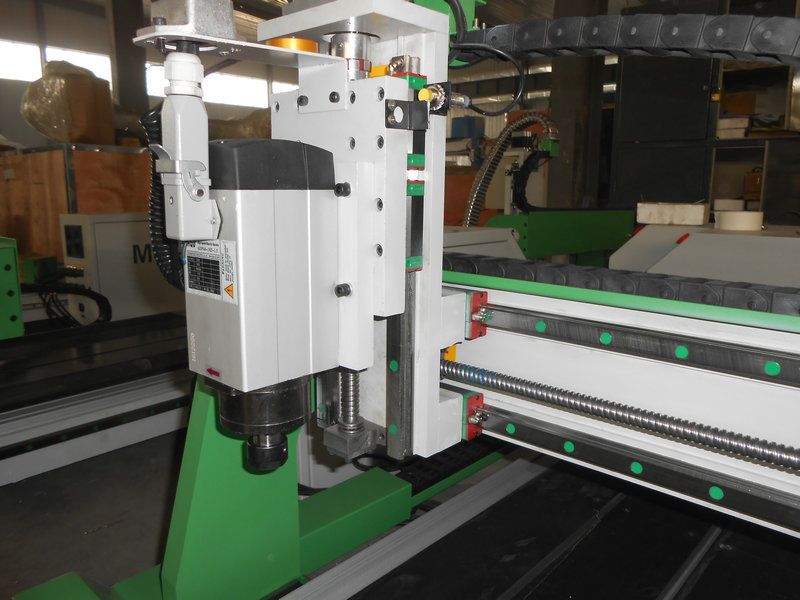

Жесткие линейные направляющиеПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Таким образом, сложные изделия получаются отличного качества. |
 |

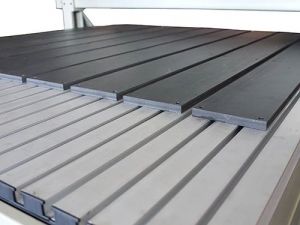

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки в случае различных ошибок (например, прохождения инструмента ниже нулевой точки заготовки). Обрабатываемый материал устанавливается на столе с помощью Т-образных пазов на стол просто, быстро и крепко. |
 |

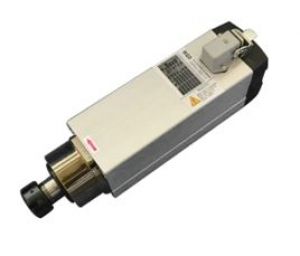

Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. На валу установлен вентилятор, который охлаждает мотор. Высокая мощность (1500 Вт) и скорость вращения шпинделя (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

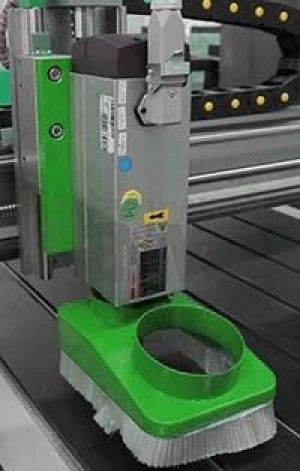

АспираторСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |
Промышленные двигателиШаговые моторы используются для передвижения по всем осям. Отличаются высокой точностью, надежностью и бесперебойной работой. |
|
|

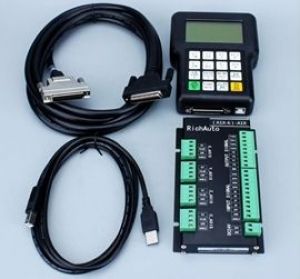

Современный и эргономичный ЧПУ-контроллерПульт Rich AUTO A11 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку. |
 |

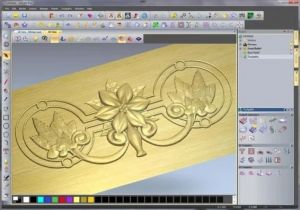

Программа Autodesk ArtCAMПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 1,5 кВт 18 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Рабочий стол с «T-пазами» для возможности механической фиксации | 1 | |
| 7 | Шаговые электродвигатели осевого перемещения | 3 | |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
| 9 | Шарико-винтовая передача по осям X, Y, Z | 3 | |
| 10 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 11 | Набор цанг (комплект) | 1 | ER20 |
| 12 | Набор гаечных ключей для обслуживания станка (комплект) | 1 | |
| 13 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 14 | Ящик с ЗИП | 1 | |
| 15 | Программное обеспечение | 1 | на русском языке |
| 16 | Руководство пользователя | 1 | на русском языке |
Запчасти
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237975 |  |
Провод пульта A11/A18 | Предназначен для коммутации станка с цифровым контроллером, который генерирует сигналы для управления двигателями осей из файлов, открытых во внутренней памяти или внешнем источнике. | $98 |
| ВТ237977 |  |
Индуктивный концевой датчик PA12-F4 | Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. | $21 |
| ВТ237978 |  |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Удаляет пыль и грязь с рабочего стола. | $75 |
| ВТ237985 |  |
Плата NC Studio v5 | Управляет фрезерным станком с ЧПУ. Подключается к PCI-шине компьютера с ОС Windows. | $65 |
Технические характеристики
| Размеры рабочего стола, мм | 890 х 1200 |
| Размеры зоны обработки X и Y, наибольшие, мм | 600 х 900 |
| Перемещение шпинделя по оси Z, мм | 150 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип рабочего стола | Механический с «Т»- пазами крепления |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 4 |
| Скорость холостого хода, м/мин | 0 – 6 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 16 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1,95 |
Габаритные размеры
| Длина, мм | 1470 |
| Ширина, мм | 1130 |
| Высота, мм | 930 |
| Вес, кг | 255 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,47 м |
| Ширина | 1,13 м |
| Высота | 0,93 м |
| Вес (место 1) | 255 кг |
| Объём | 1,54 м³ |
| Общий вес | 255 кг |
| Общий объём | 1,54 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 18 000
-
Посадочный диаметр инструмента (наибольший), мм16
-
Тип цангиER20
-
Тип охлаждения шпинделявоздушное
-
Мощность шпинделя, кВт1,5
-
Скорость холостого хода, м/мин0 – 6
-
Скорость рабочего хода, м/мин0 – 4
-
Тип рабочего столаМеханический с «Т»- пазами крепления
-
Система смены инструментаРучная (цанговый, фиксация гайкой)
-
Размер обработки, мм600 х 900 x 150
-
Тип двигателяшаговые
-
Вес, кг255
-
Напряжение, В220
-
Размеры станка (Д x Ш x В), мм1470 x 1130 x 930
-
Размеры рабочего стола, мм890 х 1200
-
Частота тока, Гц50
-
Мощность, кВт1,95
-
Тип передачи по осям X, Y, ZШВП
