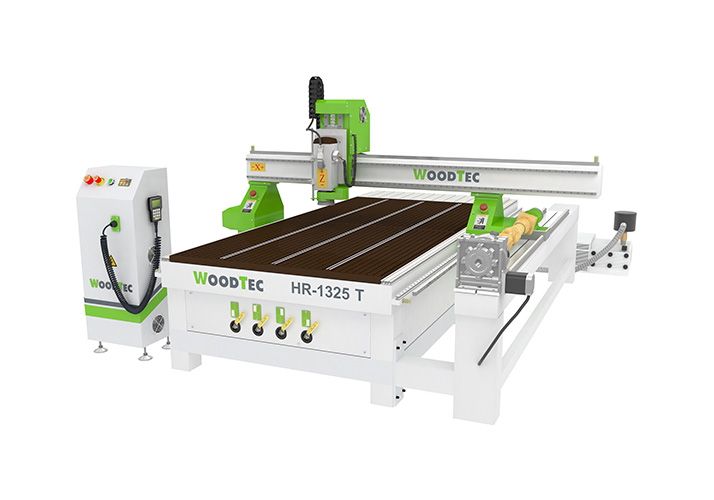

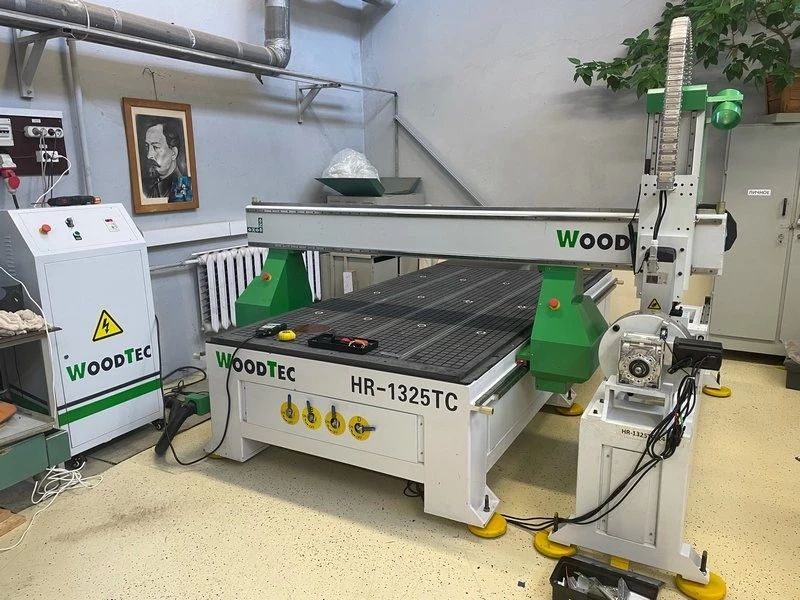

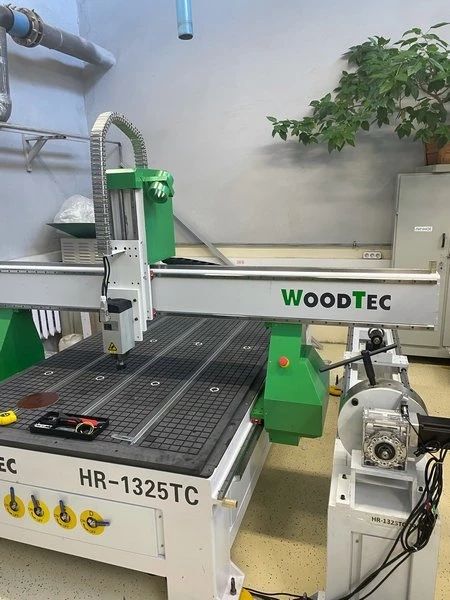

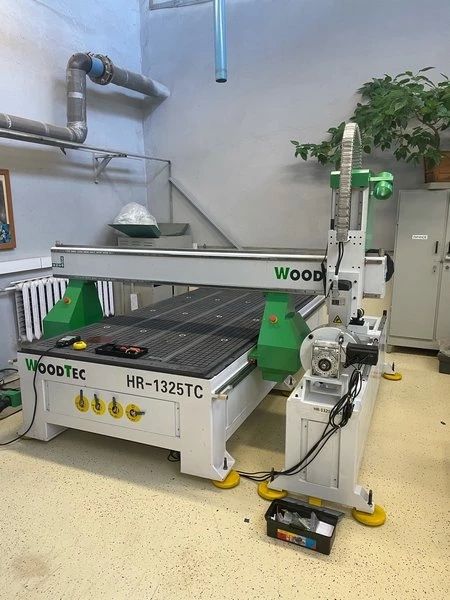

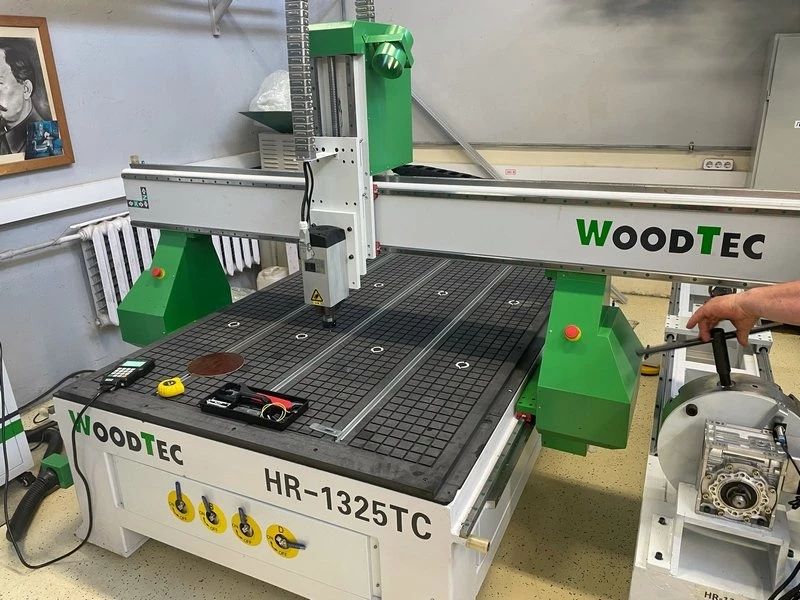

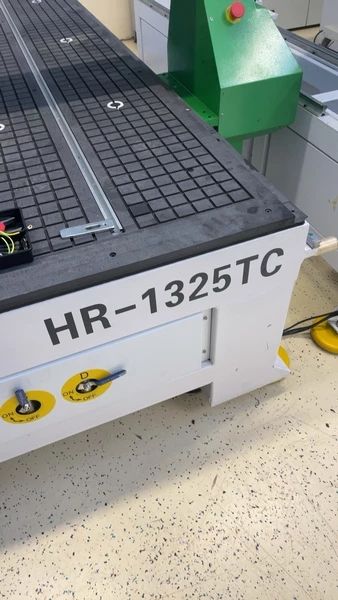

Фрезерно-гравировальный станок с ЧПУ WoodTec HR 1325TC
Артикул: HR 1325TC
Станок WoodTec HR 1325TC надежно зарекомендовал себя как высокоточная машина для двух- и трехмерной фрезеровки и гравировки, а также для обработки предметов круглого сечения по 4 осям. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Описание
Станок WoodTec HR 1325TC надежно зарекомендовал себя как высокоточная машина для двух- и трехмерной фрезеровки и гравировки, а также для обработки предметов круглого сечения по 4 осям. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Обрабатываемые материалы
- Дерево
- ДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
- Цветной металл

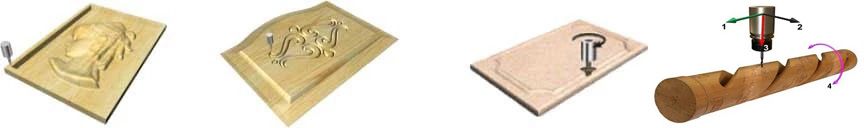

Схема обработки
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

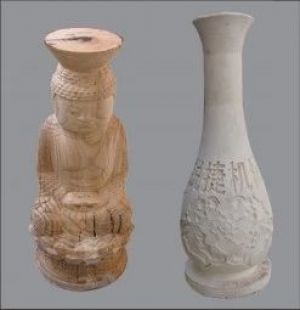

Примеры получаемых изделий

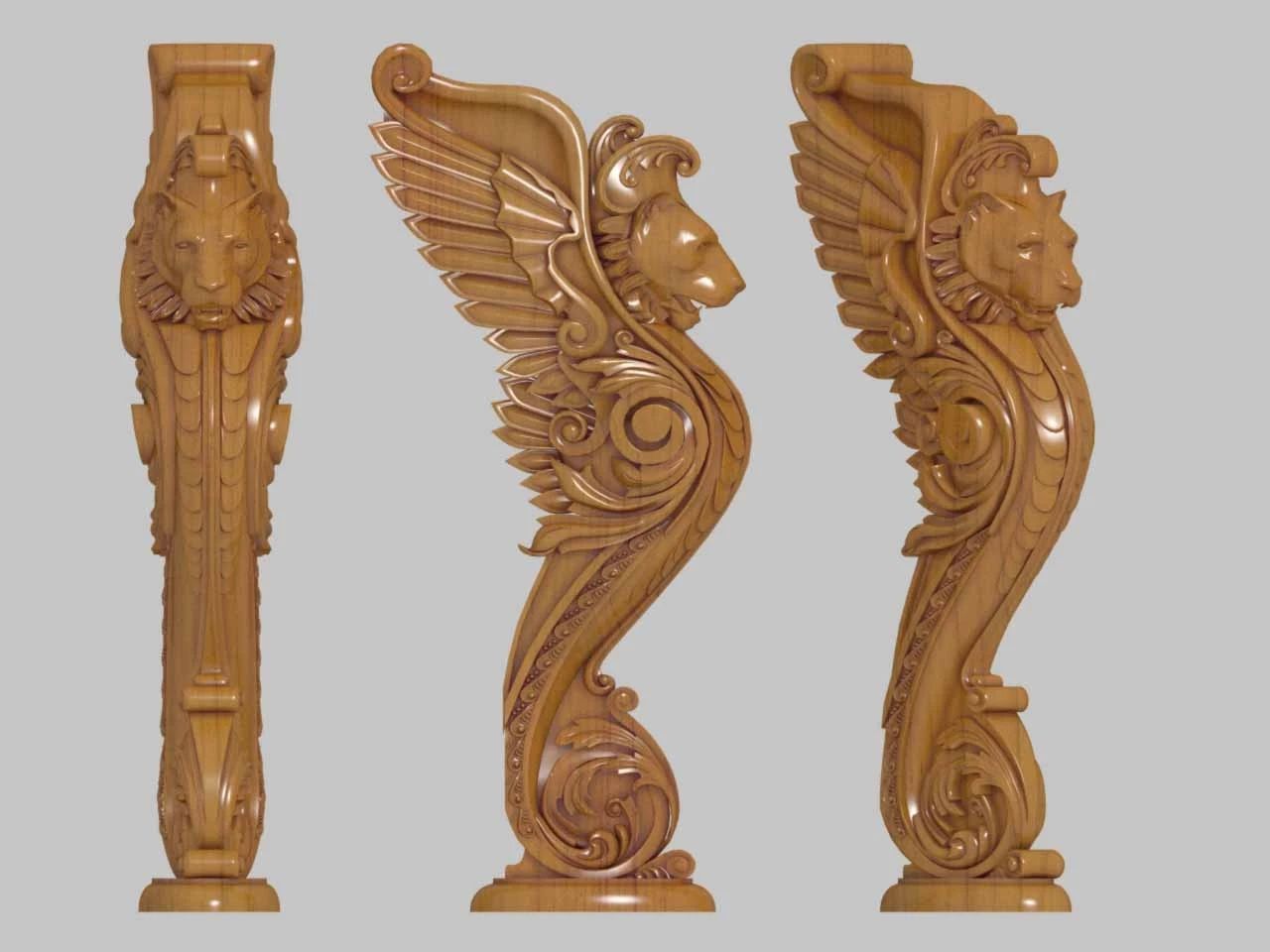

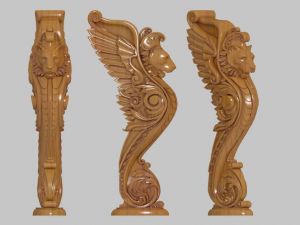

Массив древесины
 |
 |
 |
 |
 |
 |
Фасады
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. |
 |
Жесткие линейные направляющиеПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |

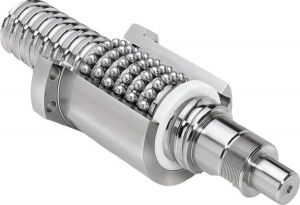

Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Это обеспечивает высокое качество производства сложных предметов. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
 |

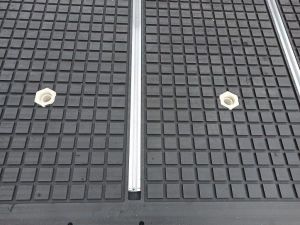

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами. |
|
|

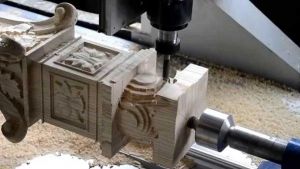

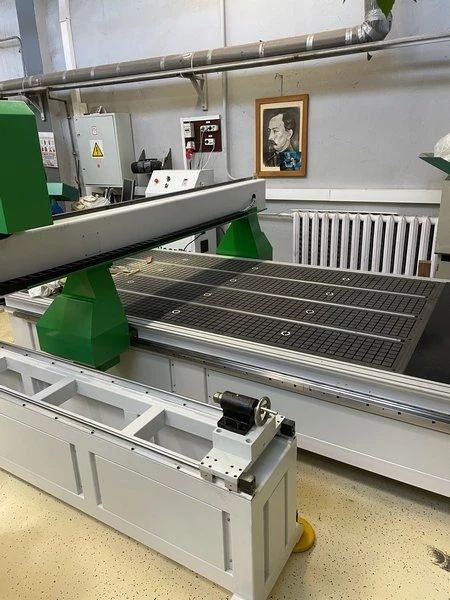

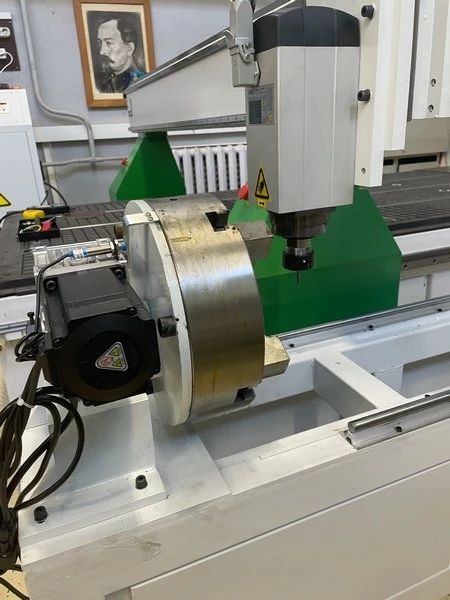

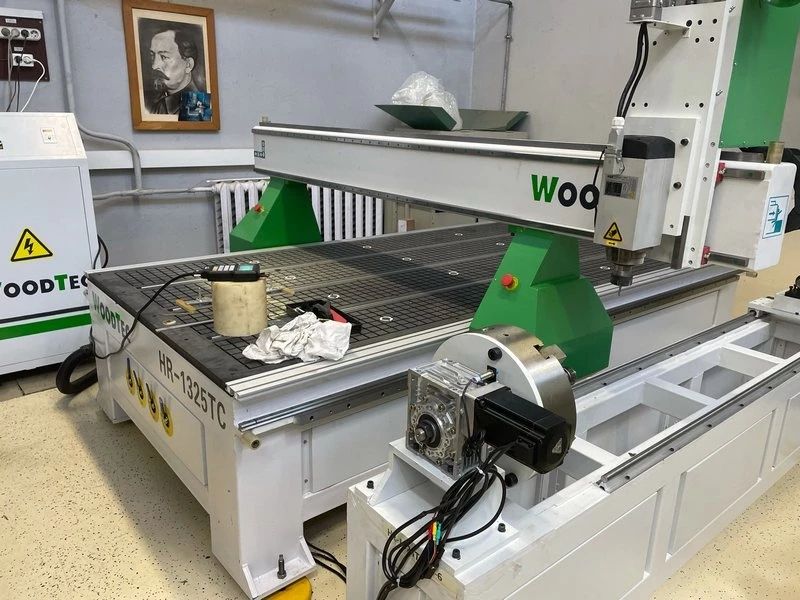

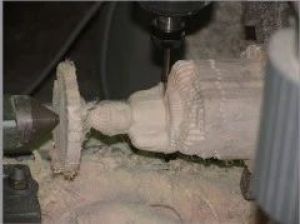

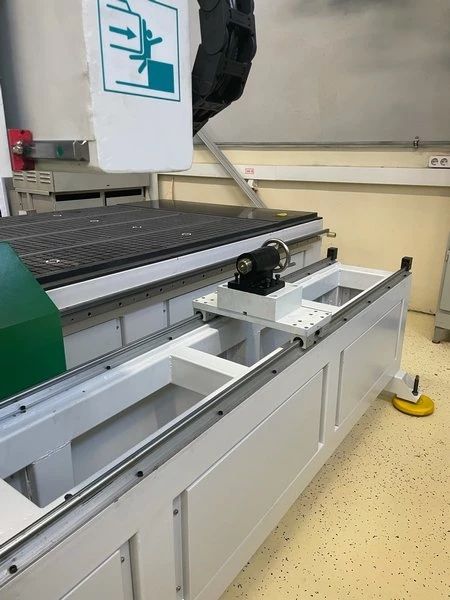

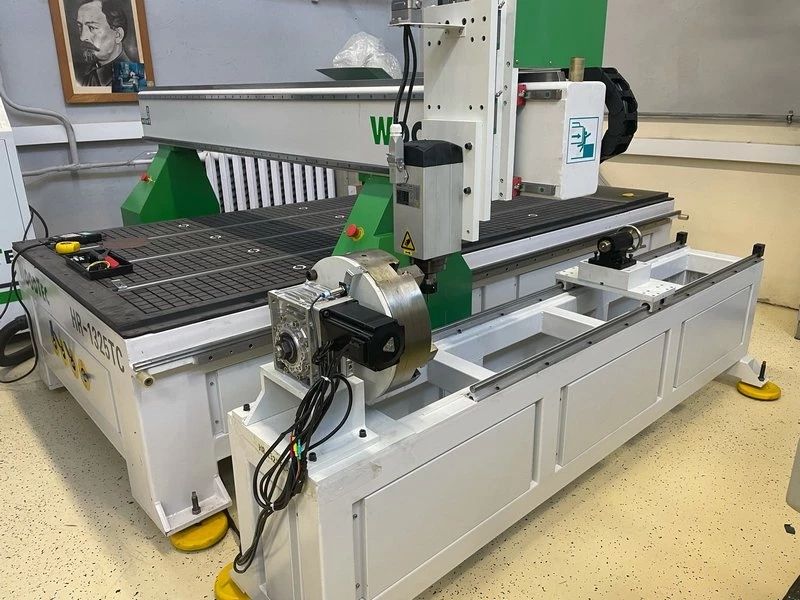

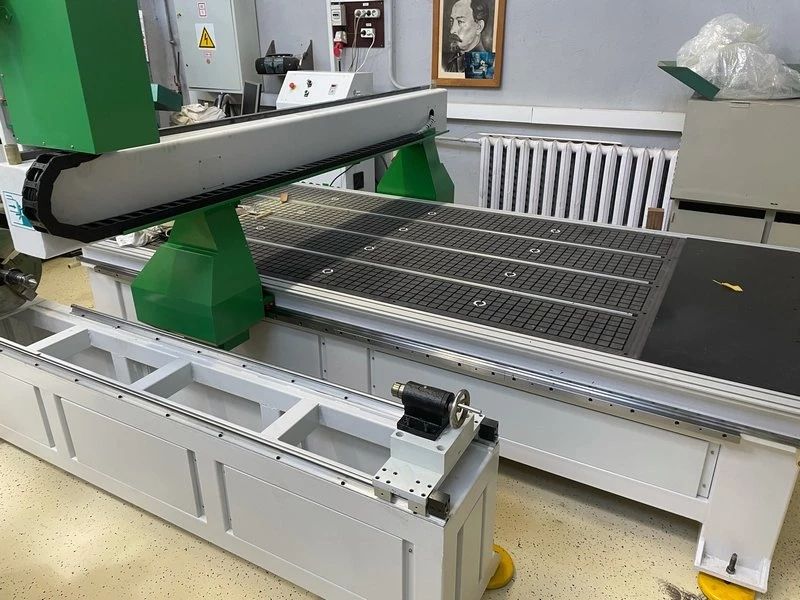

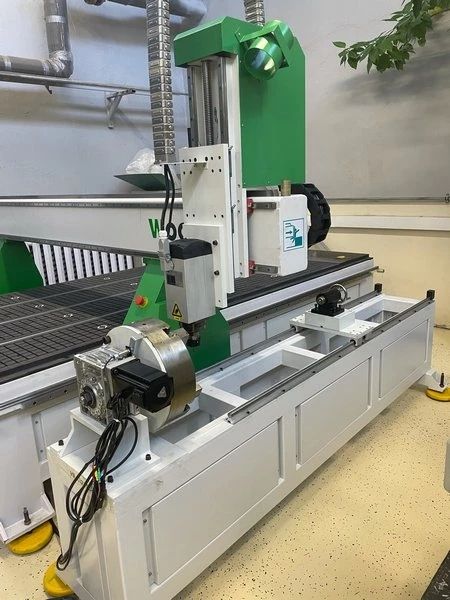

Приставной токарный станокПредназначен для обработки изделий (например, балясин) диаметром до 300 мм и длиной до 1500 мм, а также для обработки по 4 осям. Станок имеет трехкулачковый зажимной патрон и заднюю бабку с направляющими. |
 |

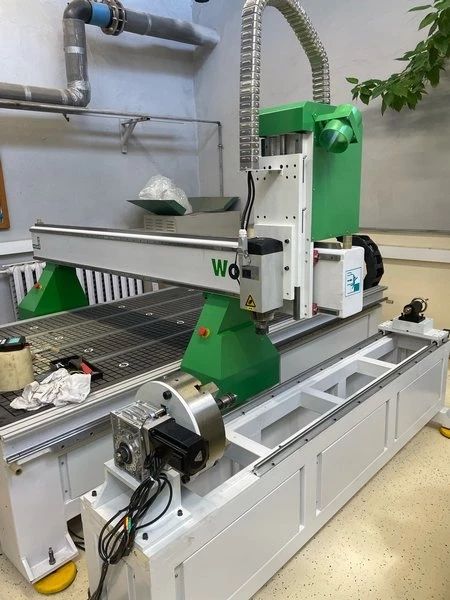

Аспиратор и пылеуловительСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
 |

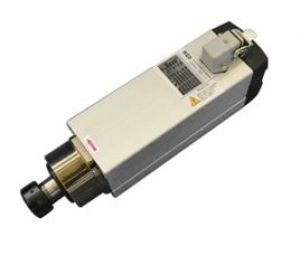

Мощные электрошпинделиСтанок оснащен электрошпинделями компании HQD (Китай) с воздушным охлаждением. Высокая мощность (5500 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

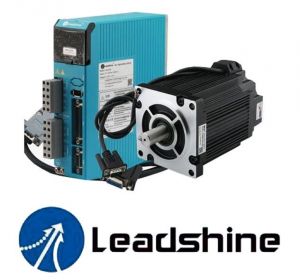

Сервогибридные двигатели с энкодерамиСервогибридные двигатели от компании Leadshine (Китай) имеют высокий крутящий момент, что ускоряет обработку изделий в режиме пиковых нагрузок. Энкодеры предотвращают возникновение ошибок и останавливают станок в случае аварии или превышения допустимой нагрузки. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |

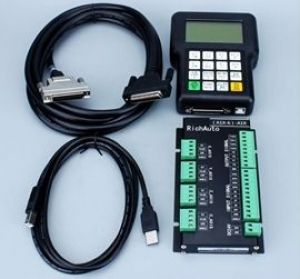

Современный и эргономичный ЧПУ-контроллерПульт Rich AUTO A18 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку. |
 |

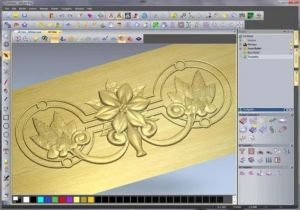

Программа Autodesk ArtCAMПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 5,5 кВт 18 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A18 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервогибридные электродвигатели осевого перемещения | 4 | LeadShine |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
| 9 | Передача при помощи косозубых реек по осям Y, X (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 12 | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 | |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 15 | Ящик с ЗИП | 1 | |
| 16 | Аспирационный кожух на шпиндель. | 1 | |
| 17 | Программное обеспечение | 1 | на русском языке |
| 18 | Руководство пользователя | 1 | на русском языке |
Дополнительные комплектующие
- Без насоса (механическое крепление)
- Вихревой вакуумный насос 5,5 кВт ($1075) – фото
Мощность: 5,5 кВт
Производительность: 400 м3/час
Разряженность: 0,28 МПа - Вихревой вакуумный насос 7,5 кВт ($1350) – фото
Мощность: 7,5 кВт
Производительность: 530 м3/час
Разряженность: 0,40 МПа - Роторно-пластинчатый вакуумный насос (Китай) ($2200) – фото
Мощность: 5,5 кВт
Производительность: 160 м3/час
Разряженность: 0,86 МПа
.jpg){kind=link}
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 1300 х 2500 |
| Перемещение шпинделя по оси Z, мм | 320 |
| Размеры зоны обработки токарной приставки, наибольшие, мм | 1500 |
| Диаметр заготовки в токарной приставке, мм | 300 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный и механический с «Т»-пазами крепления 4 зоны |
| Тип электродвигателей перемещения | Сервогибридные |
| Скорость рабочего хода, м/мин | 0 – 15 |
| Скорость холостого хода, м/мин | 0 – 25 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 5,5 |
| Тип охлаждения шпинделя | Воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 11 |
Габаритные размеры (в упаковке)
| Длина, мм | 3000 |
| Ширина, мм | 1500 |
| Высота, мм | 1450 |
| Вес, кг | 1500 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3 м |
| Ширина | 1,5 м |
| Высота | 1,45 м |
| Вес (место 1) | 1300 кг |
| Объём | 6,5 м³ |
| Место: 2 | |
| Длина | 3 м |
| Ширина | 0,55 м |
| Высота | 0,8 м |
| Вес (место 2) | 200 кг |
| Объём | 1,3 м³ |
| Общий вес | 1500 кг |
| Общий объём | 7,8 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 18 000
-
Посадочный диаметр инструмента (наибольший), мм20
-
Тип цангиER32
-
Тип охлаждения шпинделяВоздушное
-
Мощность шпинделя, кВт5,5
-
Скорость холостого хода, м/мин0 – 25
-
Скорость рабочего хода, м/мин0 – 15
-
Тип рабочего столаВакуумный и механический с «Т»- пазами крепления 4 зоны
-
Тип передачи по оси X и YКосозубые рейки
-
Тип передачи по оси ZШВП
-
Система смены инструментаРучная (цанговый, фиксация гайкой)
-
Размер обработки, мм1300 х 2500 x 320
-
Вес, кг1500
-
Тип двигателяСервогибриды
-
Мощность, кВт11
-
Напряжение, В380
-
Размеры станка (Д x Ш x В), мм3000 x 1500 x 1450
-
Частота тока, Гц50
-
Размер зоны обработки токарной приставки (наибольший), мм1500
-
Диаметр заготовки в токарной приставке, мм300
