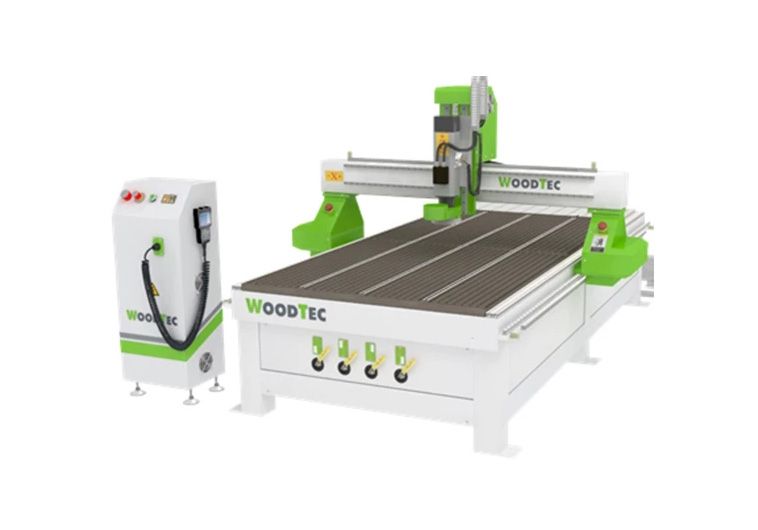

Фрезерно-гравировальный станок с ЧПУ WoodTec HP 2030 C фото 1
Фрезерно-гравировальный станок с ЧПУ WoodTec HP 2030 C фото 1

Фрезерно-гравировальный станок с ЧПУ WoodTec HP 2030 C

Артикул: HP 2030 C

В корзину Узнать цену

Станок WoodTec HP 2030 C быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Описание

Станок WoodTec HP 2030 C быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Обрабатываемые материалы

  • Дерево
  • ДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло и оргстекло
  • Модельный пластик
  • Цветной металл

Схема обработки

Области применения

  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины



Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации.

Жесткие линейные направляющие и подшипники

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

Рабочий стол с Т-образными пазами

Алюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт и производительностью 160 м³/час, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами.

Примечание: вакуумый насос роторно-пластинчатого типа является опцией.

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. На валу установлен вентилятор, который охлаждает мотор. Высокая мощность (9000 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

Сервогибридные двигатели с энкодерами

Сервогибридные двигатели от компании Leadshine (Китай) имеют высокий крутящий момент, что ускоряет обработку изделий в режиме пиковых нагрузок. Энкодеры предотвращают возникновение ошибок и останавливают станок в случае аварии или превышения допустимой нагрузки.

Современный и эргономичный ЧПУ-контроллер

Пульт WEIHONG NK105G3 специально разработан для станков автоматической и полуавтоматической сменой инструмента. Он делает настройку и управление станка простым и удобным. Имеются функции паузы, остановки и точки возобновления.

Аспиратор и пылеуловитель

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM Express

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (воздушное охлаждение) 1 9 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1
3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком WEIHONG 1 NK105 G3
5 Датчик измерения и калибровки инструмента 1
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1 2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция)
7 Сервогибридные двигатели 4 LeadShine
8 Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) 3
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Набор патронов для автоматической смены инструментов (комплект) 1 ISO30
12 Набор цанг, фиксация гайкой (комплект) 1 Цанга ER32
13 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
14 Набор гаечных ключей для обслуживания станка 1
15 Струбцина для механического крепления деталей (комплект) 1
16 Ящик с ЗИП 1
17 Аспирационный кожух на шпиндель 1
18 Программное обеспечение 1 на русском языке
19 Руководство пользователя 1 на русском языке
20 Комплект воздуховодов 1
21 Пылеулавливающий агрегат 1 3 кВт

Дополнительные комплектующие

  • Без насоса (механическое крепление)
  • Вихревой вакуумный насос 7,5 кВт ($1350) – фото
    Мощность: 7,5 кВт
    Производительность: 530 м3/час
    Разряженность: 0,40 МПа
  • Вихревой вакуумный насос 5,5 кВт - 2 шт. ($2500) – фото
    Мощность: 5,5 + 5,5 кВт
    Производительность: 400 + 400 м3/час
    Разряженность: 0,28 + 0,28 МПа
  • 2 вакуумных насоса роторно-пластинчатого типа ($4400) – фото
    Мощность: 5,5 кВт
    Производительность: 160 м3/час
    Разряженность: 0,86 МПа

Запчасти

Артикул Фото Наименование Описание Цена
ВТ222898 Датчик калибровки длины инструмента на станках серии HA Выполняет коррекцию длины инструмента, которая заключается в переносе базовой точки на кромку фрезы. $250
ВТ237971 Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. $375
ВТ237972 Фильтр для роторно-пластинчатого вакуумного насоса Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. $50
ВТ237973 Линейный подшипник ABBA 20 мм BRC20R0 Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. $90
ВТ237974 Вилочный держатель для патрона ISO30 Используется на станках с линейной автоматической системой смены инструмента. $40
ВТ237976 Провод пульта B57 Предназначен для коммутации станка с пультом управления, который облегчает работу оператора. С помощью пульта можно скорректировать положение оси, включить или выключить шпиндель или иное устройство, изменить скорость подачи и т.д. $98
ВТ237977 Индуктивный концевой датчик PA12-F4 Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. $21
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Удаляет пыль и грязь с рабочего стола. $75

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 2070 х 3050
Перемещение шпинделя по оси Z, мм 300
Система смены инструмента Полуавтоматическая
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения Сервогибридные
Скорость рабочего хода, м/мин 0 – 15
Скорость холостого хода, м/мин 0 – 25
Частота вращения шпинделя, об/мин 0 – 18 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 20

Габаритные размеры (в упаковке)

Длина, мм 3500
Ширина, мм 2300
Высота, мм 1250
Вес, кг 1700

Транспортные данные

Количество мест 1
Место: 1
Длина 3,5 м
Ширина 2,3 м
Высота 1,25 м
Вес (место 1) 1700 кг
Объём 10,6 м³
Общий вес 1700 кг
Общий объём 10,06 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 18 000
  • Посадочный диаметр инструмента (наибольший), мм
    20
  • Тип цанги
    ER32
  • Тип охлаждения шпинделя
    Воздушное
  • Мощность шпинделя, кВт
    9
  • Скорость холостого хода, м/мин
    0 – 25
  • Скорость рабочего хода, м/мин
    0 – 15
  • Тип рабочего стола
    Вакуумный и механический с «Т»- пазами крепления 4 зоны
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Тип передачи по оси Z
    ШВП
  • Система смены инструмента
    Полуавтоматическая
  • Размер обработки, мм
    2070 х 3050 x 300
  • Тип двигателя
    Сервогибриды
  • Вес, кг
    1700
  • Мощность, кВт
    20
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    3500 x 2300 x 1250
  • Частота тока, Гц
    50
