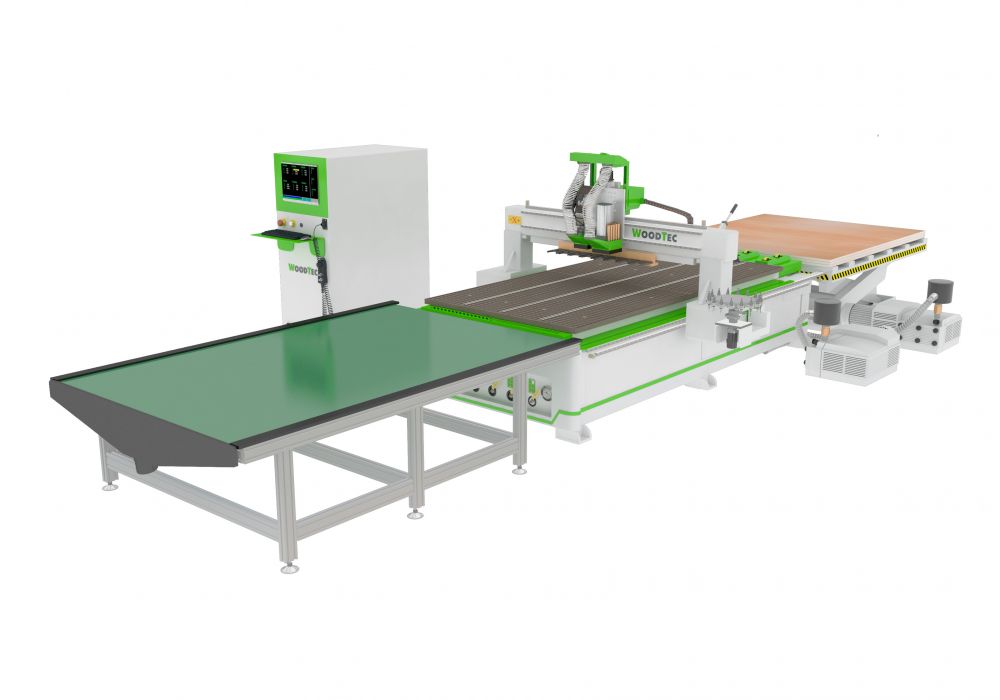

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 QP

Артикул: HA 2030 QP

В корзину Узнать цену

Станок WoodTec HA 2030 QP быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Описание

Станок WoodTec HA 2030 QP быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Агрегат оснащен автоматической системой смены инструмента, установленной на портале. Она сочетает в себе преимущества линейного и карусельного типов магазина – высокую скорость работы, простоту конструкции и надежность. Система переключается на необходимый инструмент в 2-3 раза быстрее, чем существующие аналоги, и повышает производительность станка.

Обрабатываемые материалы

  • Древесина любых пород
  • Композитные материалы
  • Пластики
  • Плитные материалы (ДСП, МДФ, ДВП, фанера)
  • Полистирол
  • Оргстекло
  • Акрил
  • Цветные металлы

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия
    - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины



Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы

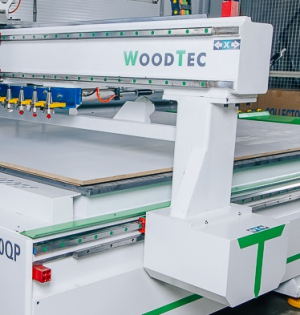

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно.

Прочный портал из стальных труб

Трубы, из которых изготовлен портал, имеют прямоугольное сечение и толщину металла более 8 мм. Конструкция усилена дополнительными ребрами. Таким образом, портал имеет высокую прочность и отсутствие перекосов, а качество и точность обработки изделий становятся значительно выше.

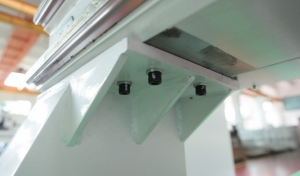

Массивные опоры портала

Стальные опоры придают порталу дополнительную жесткость, устойчивость к деформациям и надежность.

Жесткие линейные направляющие и подшипники

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Типоразмеры направляющих и подшипников: Y = 30, X и Z = 25.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

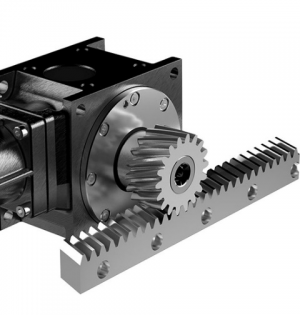

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

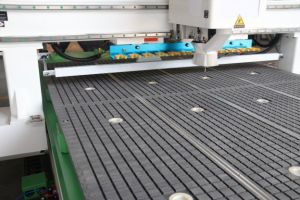

Рабочий стол с Т-образными пазами

Алюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами.

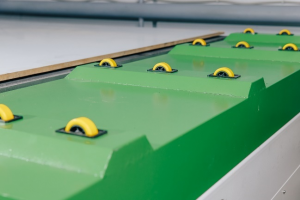

Удобная система загрузки и выгрузки материала

Стол оснащен специальными вспомогательными роликами, облегчающими загрузку материала для обработки. Разгрузочная система предотвращает попадание стружек под заготовку и повышает качество обработки. Готовые изделия и очистка стола происходят одновременно, что способствует повышению производительности.

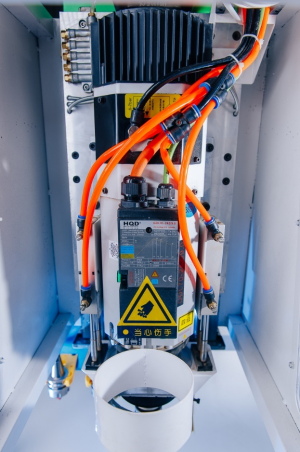

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HQD (Китай) с воздушным охлаждением. Высокая мощность (9000 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

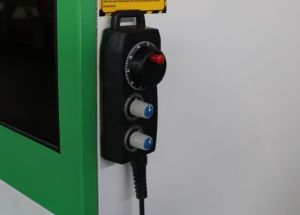

Выносной контроллер

Управление станком осуществляется системой ЧПУ компании Syntec (Тайланд), которая отличается простотой в использовании и высокой точностью позиционирования.

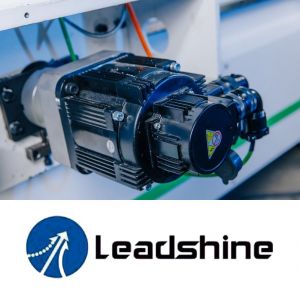

Точные и надежные серводвигатели

На всех осях станка установлены серводвигатели от компании Leadshine (Китай), конструкция и характеристики которых обеспечивают высокую скорость и качество изделий, а также эффективную и стабильную работу в течение длительного времени. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий.

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

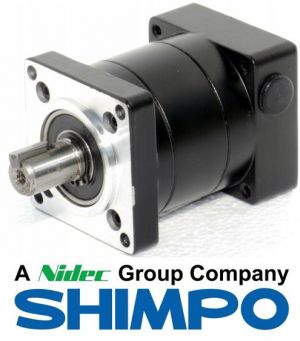

Планетарные редукторы

Увеличивают крутящий момент серводвигателя и позволяют работать в режиме высокого ускорения.

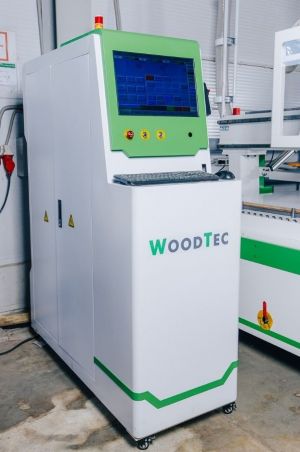

Многофункциональная стойка управления

Станок оснащен системой управления Syntec 60A (Тайвань) – доступной, качественной и надежной среди существующих на рынке. Понятный интерфейс, простота в настройке, возможности трехмерной обработки, а также создания и правки программ прямо у станка, функция LookAhead – все это обеспечивает высокую эффективность станка и качество изделий. К системе можно подключить внешние носители и локальную сеть через порты USB и Ethernet.

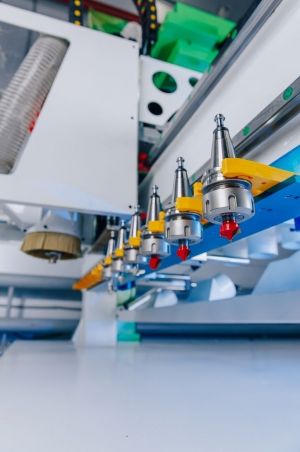

12-позиционная автоматическая система смены инструмента

Сочетает в себе преимущества линейного и карусельного типов магазина – высокую скорость работы, простоту конструкции и надежность. Система переключается на необходимый инструмент в 2-3 раза быстрее, чем существующие аналоги, и повышает производительность станка. Устройство рассчитано на 12 инструментов, которые устанавливаются на патроны ISO 30.

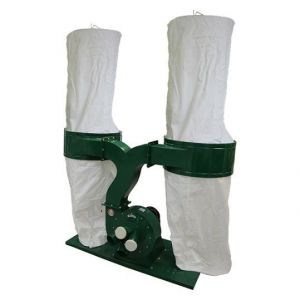

Аспиратор и пылеуловитель

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель мощностью 3000 Вт, который очищает рабочее пространство от грязи и стружки.

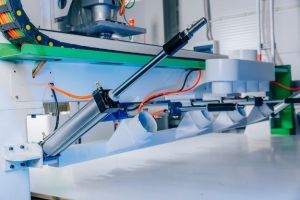

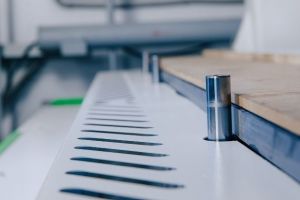

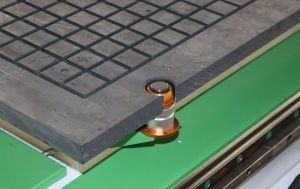

Пневматические упоры

Обеспечивают удобное и быстрое автоматическое позиционирование листа и увеличивают производительность станка.

Программа Autodesk ArtCAM

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Устройство очистки стола и сбора изделий

Собирает готовые изделия с рабочего стола. Одновременно с этим аспиратор очищает рабочую поверхность от загрязнений. За счет автоматизации производительность станка значительно увеличивается.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель с воздушным охлаждением 1 HQD 9 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1   11 кВт
3 Шкаф с электрокомпонентами станка 1
4 Система управления 1 SYNTEC 60CA
5 Датчик измерения и калибровки инструмента 1 Стационарный
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1
7 Сервомоторы 4 LeadShine 1500 Вт
8 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3 HIWIN Y=30 / X=25 / Z=25
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Планетарные редукторы 4 SHIMPO-NIDEC (Япония)
12 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
13 Набор цанг, фиксация гайкой (комплект) 1 ER32
14 Набор гаечных ключей для обслуживания станка 1
15 Струбцина для механического крепления деталей (комплект) 1
16 Ящик с ЗИП 1
17 Аспирационный кожух на шпиндель 1
18 Пылеулавливающий агрегат 1 3 кВт
19 Пневмоупоры для базирования заготовки 5
20 Программное обеспечение 1 на русском языке
21 Руководство пользователя 1 на русском языке

Дополнительные комплектующие

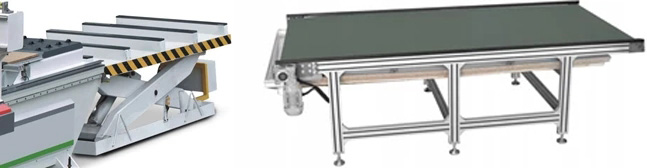

  • Стол загрузки/выгрузки ($12900) – фото
    Автоматизирует загрузку материала в рабочую зону, тем самым повышает повышает производительность. Работник может настроить необходимую высоту стола.
    Стол для выгрузки имеет свой привод и работает совместно с устройством сбора материала. Это позволяет быстро убрать готовые изделия и стружку с рабочей зоны.
  • Револьверная смена ($5500) – фото
    Ускоряет смену инструмента в 2-3 раза по сравнению с магазином линейного типа, который располагается на раме станка. Магазин имеет 12 патронов ISO 30. Высокое качество изготовления системы гарантирует его долговечность и бесперебойную работу.
  • Сверлильная группа ($4400) – фото
    Имеет 9 шпинделей для сверления по плоскости.
  • Вакуумные насосы ($4400) – фото
    Станок можно оснастить двумя современными вакуумными насосами роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м3/час.

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 2100 х 3050
Перемещение шпинделя по оси Z, мм 300
Система смены инструмента Автоматическая (линейный магазин на портале на 12 инструментов)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения сeрвомоторы
Скорость рабочего хода, м/мин 0 – 25
Скорость холостого хода, м/мин 0 – 50
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя воздушное
Тип цанги ER 32 (ISO 30)
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 18

Габаритные размеры (в упаковке)

Длина, мм 4000
Ширина, мм 2350
Высота, мм 1900
Вес, кг 2500

Транспортные данные

Количество мест 1
Место: 1
Длина 4,0 м
Ширина 2,35 м
Высота 1,9 м
Вес (место 1) 2500 кг
Объём 17,9 м³
Общий вес 2500 кг
Общий объём 17,9 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Посадочный диаметр инструмента (наибольший), мм
    20
  • Тип цанги
    ER 32 (ISO 30)
  • Тип охлаждения шпинделя
    Воздушное
  • Мощность шпинделя, кВт
    9
  • Скорость холостого хода, м/мин
    0 – 50
  • Скорость рабочего хода, м/мин
    0 – 25
  • Тип рабочего стола
    Вакуумный и механический с «Т»- пазами крепления 4 зоны
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Тип передачи по оси Z
    ШВП
  • Система смены инструмента
    Автоматическая (линейный магазин на портале на 12 инструментов)
  • Размер обработки, мм
    2100 х 3050 x 300
  • Тип двигателя
    Сeрвомоторы
  • Вес, кг
    2500
  • Мощность, кВт
    18
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    4000 x 2350 x 1900
  • Частота тока, Гц
    50
