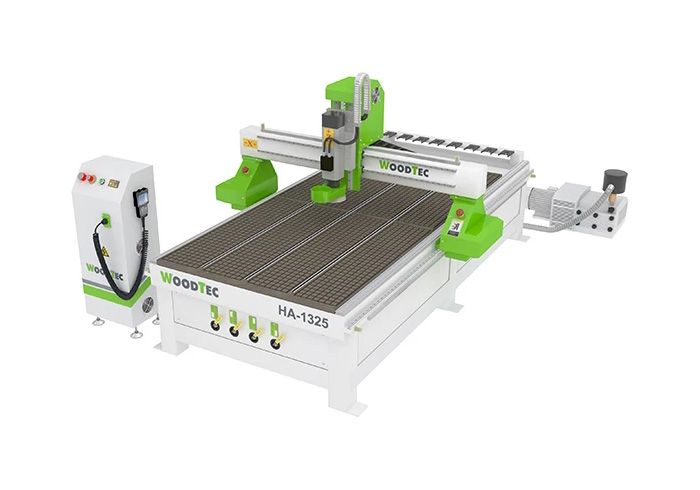

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325
Артикул: HA 1325
Станок WoodTec HA 1325 быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Описание
Станок WoodTec HA 1325 быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Обрабатываемые материалы
- Дерево
- ДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
- Цветной металл
Схема обработки
 |
 |
Области применения
- Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
Фасады
 |
 |
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |
 |
Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. |
 |
Жесткие линейные направляющие и подшипникиПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
|
|

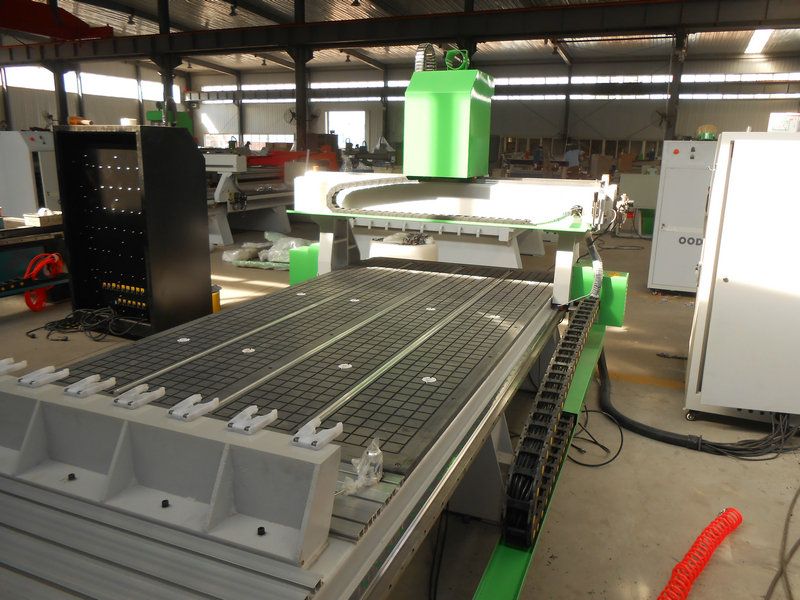

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт и производительностью 160 м³/час, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами. Примечание: вакуумый насос роторно-пластинчатого типа является опцией. Производитель – Gebr. Becker GmbH (Германия). |
 |
Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. На валу установлен вентилятор, который охлаждает мотор. Высокая мощность (9000 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

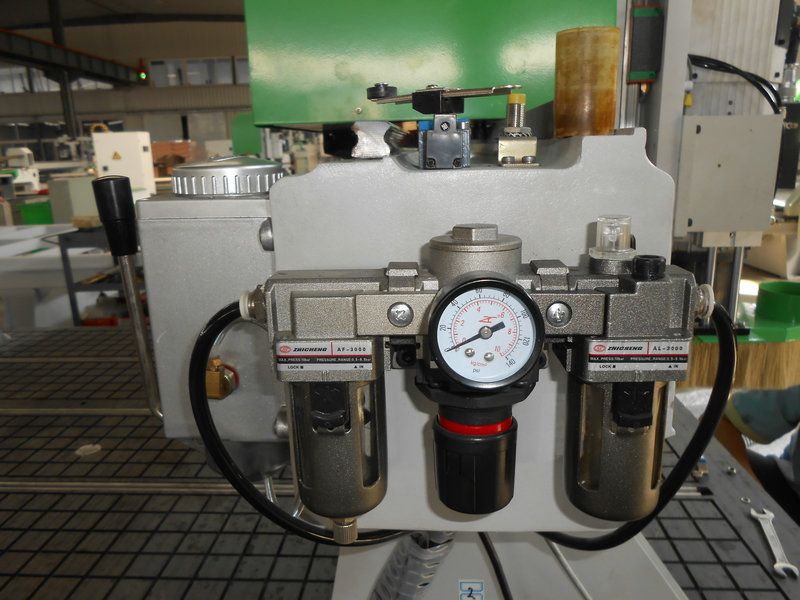

8-позиционная автоматическая система смены инструментаСтанок имеет надежный линейный магазин на 8 режущих инструментов, которые устанавливаются на патроны ISO 30. |
 |
Сервогибридные двигатели с энкодерамиСервогибридные двигатели мощностью 0,75 кВт от компании Leadshine (Китай) имеют высокий крутящий момент, что ускоряет обработку изделий в режиме пиковых нагрузок. Энкодеры предотвращают возникновение ошибок и останавливают станок в случае аварии или превышения допустимой нагрузки. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |
Современный и эргономичный ЧПУ-контроллерПульт WEIHONG NK105G3 специально разработан для станков автоматической и полуавтоматической сменой инструмента. Он делает настройку и управление станка простым и удобным. Имеются функции паузы, остановки и точки возобновления. |
 |
Аспиратор и пылеуловительСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
|
|
Программа Autodesk ArtCAM ExpressПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 9 кВт 18 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |

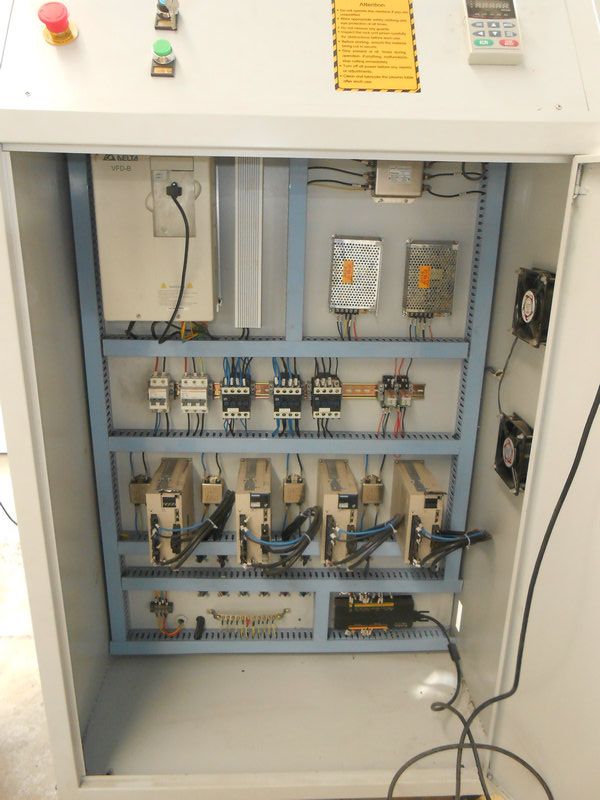

| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком WEIHONG | 1 | NK105 G3 |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный, автоматический |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | 2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция) |
| 7 | Сервогибридные двигатели | 4 | LeadShine 750 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) | 3 | |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Набор патронов для автоматической смены инструментов (комплект) | 1 | ISO30 |
| 12 | Набор цанг, фиксация гайкой (комплект) | 1 | Цанга ER32 |
| 13 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Программное обеспечение | 1 | на русском языке |
| 19 | Руководство пользователя | 1 | на русском языке |
| 20 | Комплект воздуховодов | 1 | |
| 21 | Пылеулавливающий агрегат | 1 | 3 кВт |
Дополнительные комплектующие
- Без насоса (механическое крепление)
- Вихревой вакуумный насос 5,5 кВт ($1075) – фото
Мощность: 5,5 кВт
Производительность: 400 м3/час
Разряженность: 0,28 МПа - Вихревой вакуумный насос 7,5 кВт ($1350) – фото
Мощность: 7,5 кВт
Производительность: 530 м3/час
Разряженность: 0,40 МПа - Роторно-пластинчатый вакуумный насос (Китай) ($2200) – фото
Мощность: 5,5 кВт
Производительность: 160 м3/час
Разряженность: 0,86 МПа
.jpg){kind=link}
Запчасти
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ222898 |  |
Датчик калибровки длины инструмента на станках серии HA | Выполняет коррекцию длины инструмента, которая заключается в переносе базовой точки на кромку фрезы. | $250 |
| ВТ237971 |  |
Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) | В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. | $375 |
| ВТ237972 |  |
Фильтр для роторно-пластинчатого вакуумного насоса | Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. | $50 |
| ВТ237973 |  |
Линейный подшипник ABBA 20 мм BRC20R0 | Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. | $90 |
| ВТ237974 |  |
Вилочный держатель для патрона ISO30 | Используется на станках с линейной автоматической системой смены инструмента. | $40 |
| ВТ237976 |  |
Провод пульта B57 | Предназначен для коммутации станка с пультом управления, который облегчает работу оператора. С помощью пульта можно скорректировать положение оси, включить или выключить шпиндель или иное устройство, изменить скорость подачи и т.д. | $98 |
| ВТ237977 |  |
Индуктивный концевой датчик PA12-F4 | Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. | $21 |
| ВТ237978 |  |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Удаляет пыль и грязь с рабочего стола. | $75 |
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 1300 х 2500 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | Автоматическая |
| Тип магазина | Линейный |
| Количество мест в магазине | 8 |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 4 зоны |
| Тип электродвигателей перемещения | Сервопривод |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 20 |
Габаритные размеры (в упаковке)
| Длина, мм | 3500 |
| Ширина, мм | 1500 |
| Высота, мм | 1450 |
| Вес, кг | 1700 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,5 м |
| Ширина | 1,5 м |
| Высота | 1,45 м |
| Вес (место 1) | 1700 кг |
| Объём | 7,61 м³ |
| Общий вес | 1700 кг |
| Общий объём | 7,61 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 18 000
-
Скорость рабочего хода, м/мин0 – 25
-
Скорость холостого хода, м/мин0 – 50
-
Мощность шпинделя, кВт9
-
Тип охлаждения шпинделяВоздушное
-
Тип цангиER32
-
Посадочный диаметр инструмента (наибольший), мм20
-
Частота тока, Гц50
-
Тип магазинаЛинейный
-
Тип рабочего столаВакуумный и механический с «Т»- пазами крепления 4 зоны
-
Тип передачи по оси X и YКосозубые рейки
-
Размеры станка (Д x Ш x В), мм3500 x 1500 x 1450
-
Напряжение, В380
-
Мощность, кВт20
-
Вес, кг1700
-
Тип двигателяСeрвопривод
-
Размер обработки, мм1300 х 2500 x 300
-
Система смены инструментаАвтоматическая
-
Тип передачи по оси ZШВП
-
Количество мест в магазине, шт.8
