Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L фото 1
Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L фото 1

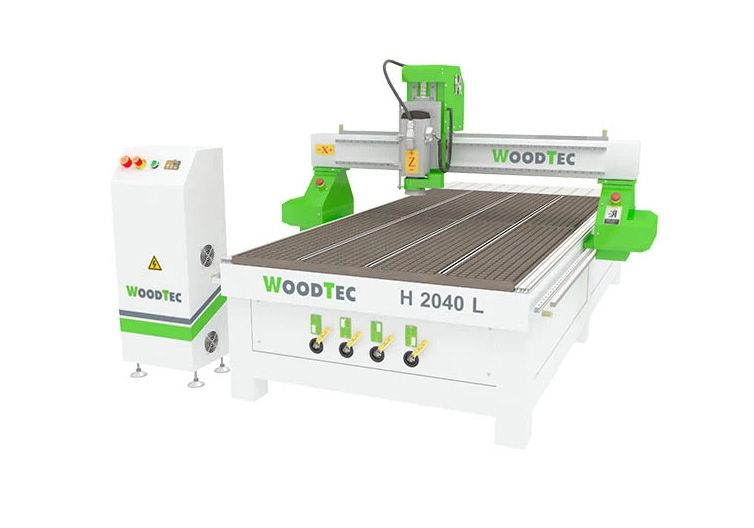

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L

Артикул: H 2040L

В корзину Узнать цену

Станок WoodTec H 2040L надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.

Описание

Станок WoodTec H 2040L надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.

Обрабатываемые материалы

  • Дерево
  • ДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло и оргстекло
  • Модельный пластик
  • Цветной металл

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия
    - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины

Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы



Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации.

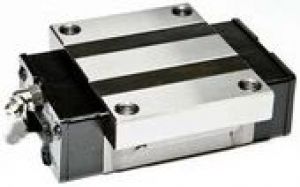

Жесткие линейные направляющие

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Таким образом, сложные изделия получаются отличного качества.

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

Рабочий стол с Т-образными пазами

Алюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами.

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. Высокая мощность (3200 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

Промышленные двигатели

Шаговые моторы используются для передвижения по всем осям. Отличаются высокой точностью, надежностью и бесперебойной работой.

Современная система управления

Система NC Studio соединяет станок с компьютером и управляет его перемещениями. Имеет функции коррекции G-code прямо в процессе работы, старта программ. Режим просмотра симуляций позволяет обнаружить возможные ошибки.

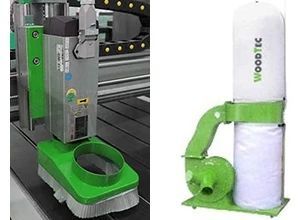

Аспиратор и пылеуловитель

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (водяное охлаждение) 1 3,2 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1
3 Шкаф с электрокомпонентами станка 1
4 Плата управления NCStudio 1
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1
7 Шаговые электродвигатели осевого перемещения 4
8 Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) 3
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси  Z (комплект) 1
11 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
12 Набор цанг (фиксация гайкой) 1 ER20
13 Набор гаечных ключей для обслуживания станка 1
14 Струбцина для механического крепления деталей (комплект) 1
15 Ящик с ЗИП 1
16 Аспирационный кожух на шпиндель 1
17 Программное обеспечение 1 на русском языке
18 Руководство пользователя 1 на русском языке

Дополнительные комплектующие

  • Без насоса (механическое крепление)
  • Вихревой вакуумный насос 7,5 кВт ($1350) – фото
    Мощность: 7,5 кВт
    Производительность: 530 м3/час
    Разряженность: 0,40 МПа
  • Вихревой вакуумный насос 5,5 кВт - 2 шт. ($2500) – фото
    Мощность: 5,5 + 5,5 кВт
    Производительность: 400 + 400 м3/час
    Разряженность: 0,28 + 0,28 МПа
  • 2 Вакуумных насоса роторно-пластинчатого типа ($4400) – фото
    Мощность: 5,5 кВт
    Производительность: 160 м3/час
    Разряженность: 0,86 МПа

Запчасти

Артикул Фото Наименование Описание Цена

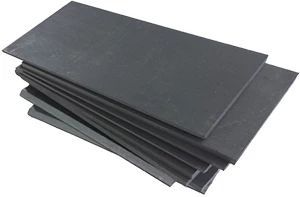

ВТ237971 Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. $375

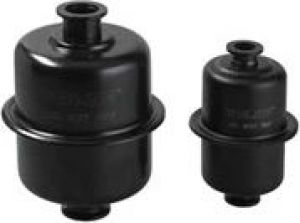

ВТ237972 Фильтр для роторно-пластинчатого вакуумного насоса Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. $50
ВТ237973 Линейный подшипник ABBA 20 мм BRC20R0 Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. $90
ВТ237977 Индуктивный концевой датчик PA12-F4 Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. $21
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Удаляет пыль и грязь с рабочего стола. $75
ВТ237985 Плата NC Studio v5 Управляет фрезерным станком с ЧПУ. Подключается к PCI-шине компьютера с ОС Windows. $65

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 2080 х 4000
Перемещение шпинделя по оси Z, мм 170
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0 – 10
Скорость холостого хода, м/мин 0 – 17
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 3,2
Тип охлаждения шпинделя водяное
Тип цанги ER20
Посадочный диаметр инструмента, наибольший, мм 13
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 8

Габаритные размеры

Длина, мм 4500
Ширина, мм 2300
Высота, мм 1200
Вес, кг 1700

Транспортные данные

Количество мест 1
Место: 1
Длина 4,5 м
Ширина 2,3 м
Высота 1,2 м
Вес (место 1) 1700 кг
Объём 12,42 м³
Общий вес 1700 кг
Общий объём 12,42 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Частота тока, Гц
    50
  • Посадочный диаметр инструмента (наибольший), мм
    13
  • Тип цанги
    ER20
  • Тип охлаждения шпинделя
    водяное
  • Мощность шпинделя, кВт
    3,2
  • Скорость холостого хода, м/мин
    0 – 17
  • Скорость рабочего хода, м/мин
    0 – 10
  • Тип рабочего стола
    Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Тип передачи по оси Z
    ШВП
  • Система смены инструмента
    Ручная (цанговый, фиксация гайкой)
  • Размер обработки, мм
    2080 х 4000 x 170
  • Тип двигателя
    шаговые
  • Вес, кг
    1700
  • Мощность, кВт
    8
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    4500 x 2300 x 1200
